人教版>九年级全册 第十八章 电功率 单元测试训练卷（有答案）

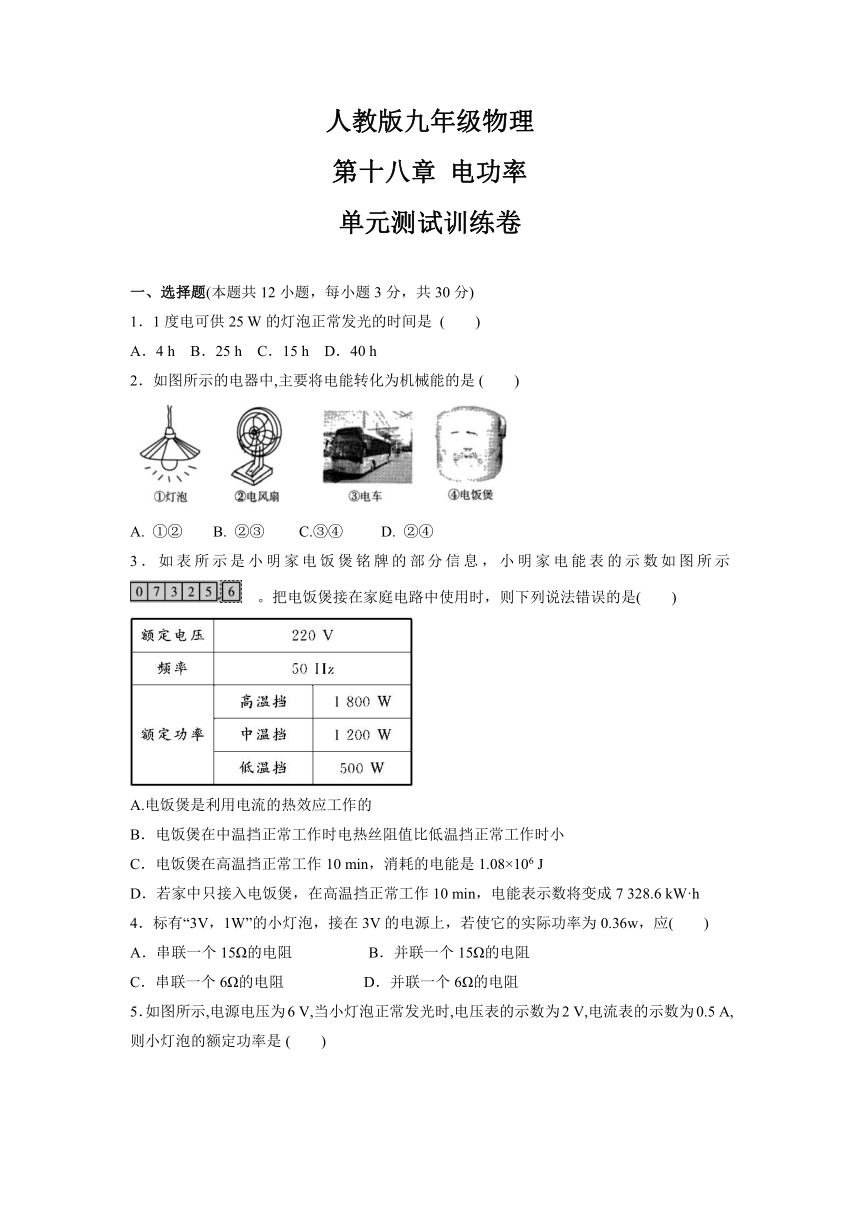

人教版九年级物理
第十八章 电功率
单元测试训练卷
一、选择题(本题共12小题，每小题3分，共30分)
1．1度电可供25 W的灯泡正常发光的时间是 (　 )
A．4 h B．25 h C．15 h D．40 h
2．如图所示的电器中,主要将电能转化为机械能的是 (　　)

A. ①② B. ②③ C.③④ D. ②④
3．如表所示是小明家电饭煲铭牌的部分信息，小明家电能表的示数如图所示 。把电饭煲接在家庭电路中使用时，则下列说法错误的是( )
A.电饭煲是利用电流的热效应工作的
B．电饭煲在中温挡正常工作时电热丝阻值比低温挡正常工作时小
C．电饭煲在高温挡正常工作10 min，消耗的电能是1.08×106 J
D．若家中只接入电饭煲，在高温挡正常工作10 min，电能表示数将变成7 328.6 kW·h
4．标有“3V，1W”的小灯泡，接在3V的电源上，若使它的实际功率为0.36w，应( )
A．串联一个15Ω的电阻 B．并联一个15Ω的电阻
C．串联一个6Ω的电阻 D．并联一个6Ω的电阻

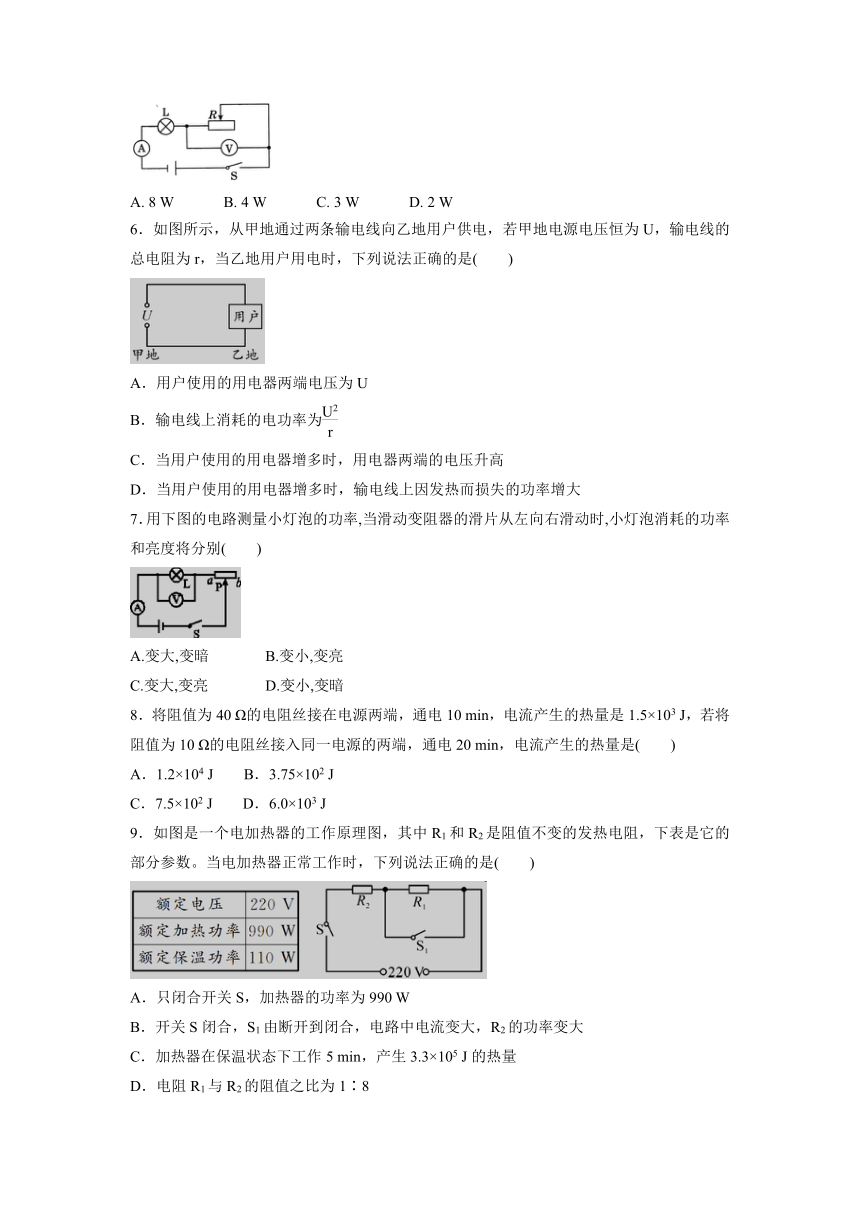

5．如图所示,电源电压为6 V,当小灯泡正常发光时,电压表的示数为2 V,电流表的示数为0.5 A,则小灯泡的额定功率是 (　　)

A. 8 W B. 4 W C. 3 W D. 2 W
6．如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是( )
A．用户使用的用电器两端电压为U
B．输电线上消耗的电功率为
C．当用户使用的用电器增多时，用电器两端的电压升高
D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大
7．用下图的电路测量小灯泡的功率,当滑动变阻器的滑片从左向右滑动时,小灯泡消耗的功率和亮度将分别(　　)
A.变大,变暗 B.变小,变亮
C.变大,变亮 D.变小,变暗
8．将阻值为40 Ω的电阻丝接在电源两端，通电10 min，电流产生的热量是1.5×103 J，若将阻值为10 Ω的电阻丝接入同一电源的两端，通电20 min，电流产生的热量是( )
A．1.2×104 J B．3.75×102 J
C．7.5×102 J D．6.0×103 J
9．如图是一个电加热器的工作原理图，其中R1和R2是阻值不变的发热电阻，下表是它的部分参数。当电加热器正常工作时，下列说法正确的是( )
A．只闭合开关S，加热器的功率为990 W
B．开关S闭合，S1由断开到闭合，电路中电流变大，R2的功率变大
C．加热器在保温状态下工作5 min，产生3.3×105 J的热量
D．电阻R1与R2的阻值之比为1∶8

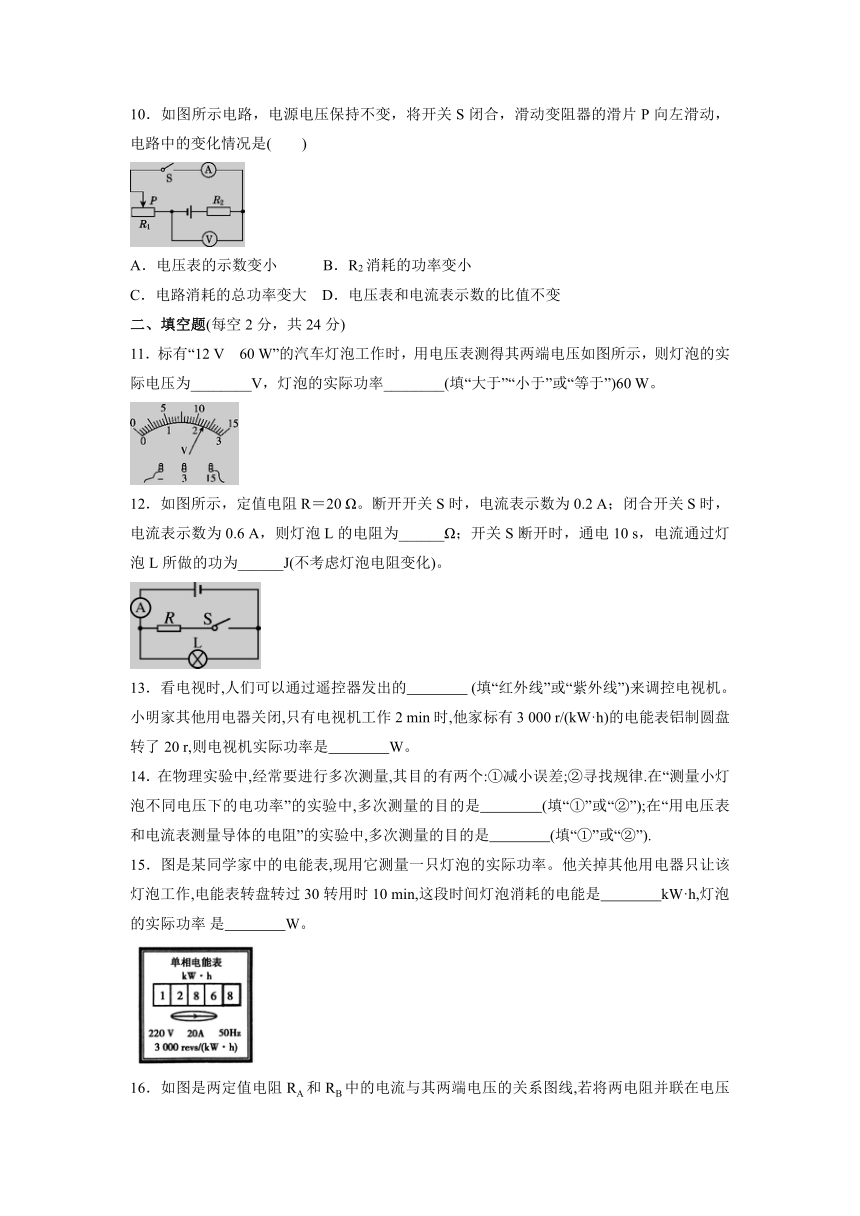

10．如图所示电路，电源电压保持不变，将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是(　　)
A．电压表的示数变小 B．R2消耗的功率变小
C．电路消耗的总功率变大 D．电压表和电流表示数的比值不变
二、填空题(每空2分，共24分)
11．标有“12 V　60 W”的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡的实际电压为________V，灯泡的实际功率________(填“大于”“小于”或“等于”)60 W。
12．如图所示，定值电阻R＝20 Ω。断开开关S时，电流表示数为0.2 A；闭合开关S时，电流表示数为0.6 A，则灯泡L的电阻为______Ω；开关S断开时，通电10 s，电流通过灯泡L所做的功为______J(不考虑灯泡电阻变化)。
13．看电视时,人们可以通过遥控器发出的　　　　 (填“红外线”或“紫外线”)来调控电视机。小明家其他用电器关闭,只有电视机工作2 min时,他家标有3 000 r/(kW·h)的电能表铝制圆盘转了20 r,则电视机实际功率是　　　　W。
14．在物理实验中,经常要进行多次测量,其目的有两个:①减小误差;②寻找规律.在“测量小灯泡不同电压下的电功率”的实验中,多次测量的目的是　　　　(填“①”或“②”);在“用电压表和电流表测量导体的电阻”的实验中,多次测量的目的是　　　　(填“①”或“②”).
15．图是某同学家中的电能表,现用它测量一只灯泡的实际功率。他关掉其他用电器只让该灯泡工作,电能表转盘转过30转用时10 min,这段时间灯泡消耗的电能是　　　　kW·h,灯泡的实际功率 是　　　　W。

16．如图是两定值电阻RA和RB中的电流与其两端电压的关系图线,若将两电阻并联在电压为2 V的电路中,干路上电流为　　　　A,通电相同时间,RA、RB产生的热量之比QA∶QB=　　　　。

三、实验探究题(每空2分，作图每个2分，共26分)
17．如图所示，在“测量小灯泡的电功率”的实验中(小灯泡的额定电压为2.5 V)：
(1)连接电路时，开关应 (选填“断开”或“闭合”)。
(2)图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整。
(3)连接好电路后，闭合开关，无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数，则故障原因可能是小灯泡 (选填“短路”或“断路”)。
(4)故障排除后，移动变阻器的滑片，当电压表的示数为2.5 V时，电流表的示数如图乙所示，则小灯泡的额定功率是 W。
(5)根据测出的数据，画出了小灯泡的电流与电压的关系图象，如图丙所示，发现图线是弯曲的，其主要原因是 。
(6)若把这样的两只灯泡串联接在4 V的电源上，则此时每个灯泡的实际功率是 W。
18．在“测量小灯泡的电功率”实验中，小丹设计了如图甲所示的电路图，已知小灯泡的额定电压为2.5 V，滑动变阻器规格为“20 Ω　1 A”，电源是由两节新干电池串联组成。
(1)用笔画线代替导线，帮助小丹按电路图甲将图乙实物电路连接完整。(要求导线不交叉)
(2)闭合开关前，应将滑动变阻器滑片置于____(填字母)端。
(3)连接好电路后，闭合开关，发现小灯泡不发光，电流表有示数，电压表无示数，则电路故障可能是________________。
(4)排除故障后，缓慢移动滑动变阻器的滑片，使电压表的示数为2.5 V，电流表示数如图丙所示，则小灯泡的额定功率为________W, 此时灯丝的电阻为__________Ω。
(5)小丹经过思考，发现用两只电流表和一个阻值为R0的定值电阻也可以测出小灯泡的额定功率。她设计的电路如图丁所示，具体操作是：闭合开关S，调节滑动变阻器使电流表A1的示数为_________时，小灯泡正常发光，此时电流表A2的示数为I2。则小灯泡额定功率的表达式为P额＝___________________。(用I2、R0表示)
四、综合应用题(本题共2小题，第19小题10分，第20小题10分，共20分)
19. 如图所示的电路中,电源电压为3V,R为阻值未知的定值电阻,小灯泡L的规格为“6 V　3 W”,若小灯泡的阻值不随温度变化,闭合开关S后,电流表的示数为0.55 A。求:
(1)小灯泡的电阻;
(2)小灯泡的实际功率;
(3)定值电阻R的阻值。
20. 有一个电热水壶，其铭牌数据如表所示。在1个标准大气压下，它在额定电压下加热7 min刚好把质量为1 kg、初温为20 ℃的水烧开。[c水＝4.2×103 J/(kg· ℃)，电热丝的阻值保持不变]求：
额定电压 220 V
额定功率 1 000 W
频率 50 Hz
(1)水吸收的热量是多少？
(2)电热水壶在7 min内所消耗的电能是多少？
(3)由于现在是用电高峰，电网中的实际电压为198 V，要把同样一壶水烧开，若电热水壶的热效率不变，则需要加热多少秒？(计算结果保留到整数)
参考答案
一、选择题
1-5DBDCD 6-10DDABB
二、填空题
11．11.5 小于
12．40 16
13．红外线　200
14．② ①
15．0.01　60
16．0.6　2∶1
三、实验探究题
17．(1) 断开
(2)如图所示
(3) 断路
(4) 1.4
(5) 温度升高，灯丝电阻(或电阻率)增大
(6) 1
18．(1)解：如图所示
(2)A
(3)灯泡短路
(4)0.5 12.5
(5) 2.5×(I2－)
四、综合应用题
19. 解：(1)小灯泡的电阻：RL===12 Ω；
(2)通过灯泡的电流：IL实===0.25 A，灯泡的实际功率：P实=U×IL实=3 V×0.25 A=0.75 W；
(3)通过R的电流：IR=I-IL实=0.55 A-0.25 A=0.3 A，R的阻值：R===10 Ω。
20. 解： (1)在1个标准大气压下水的沸点是100 ℃，则水吸收的热量：
Q吸＝cm(t－t0)＝4.2×103 J/(kg· ℃)×1 kg×(100 ℃－20 ℃)＝3.36×105 J；
(2)由P＝可得，电热水壶在7 min内所消耗的电能：W＝Pt＝1 000 W×7×60 s＝4.2×105 J；
(3)要把同样一壶水烧开，水吸收的热量不变，若电热水壶的热效率不变，则消耗的电能相同，
由P＝可得，电热水壶的电阻：
R＝＝＝48.4 Ω，
由W＝t可得，实际电压为198 V时需要的加热时间：t＝＝≈519 s。
