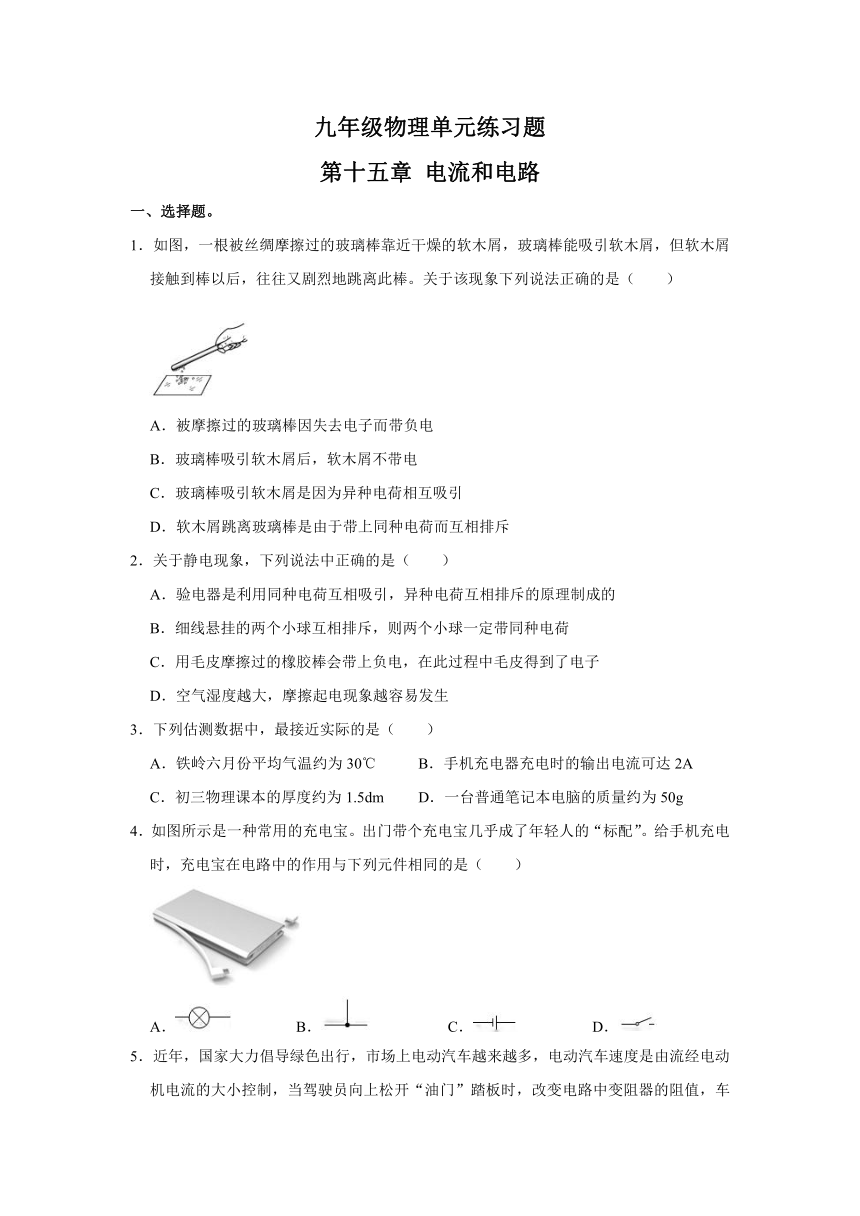

九年级物理单元练习题
第十五章 电流和电路
一、选择题。
1．如图，一根被丝绸摩擦过的玻璃棒靠近干燥的软木屑，玻璃棒能吸引软木屑，但软木屑接触到棒以后，往往又剧烈地跳离此棒。关于该现象下列说法正确的是（　　）
A．被摩擦过的玻璃棒因失去电子而带负电
B．玻璃棒吸引软木屑后，软木屑不带电
C．玻璃棒吸引软木屑是因为异种电荷相互吸引
D．软木屑跳离玻璃棒是由于带上同种电荷而互相排斥
2．关于静电现象，下列说法中正确的是（　　）
A．验电器是利用同种电荷互相吸引，异种电荷互相排斥的原理制成的
B．细线悬挂的两个小球互相排斥，则两个小球一定带同种电荷
C．用毛皮摩擦过的橡胶棒会带上负电，在此过程中毛皮得到了电子
D．空气湿度越大，摩擦起电现象越容易发生
3．下列估测数据中，最接近实际的是（　　）
A．铁岭六月份平均气温约为30℃ B．手机充电器充电时的输出电流可达2A
C．初三物理课本的厚度约为1.5dm D．一台普通笔记本电脑的质量约为50g
4．如图所示是一种常用的充电宝。出门带个充电宝几乎成了年轻人的“标配”。给手机充电时，充电宝在电路中的作用与下列元件相同的是（　　）
A． B． C． D．

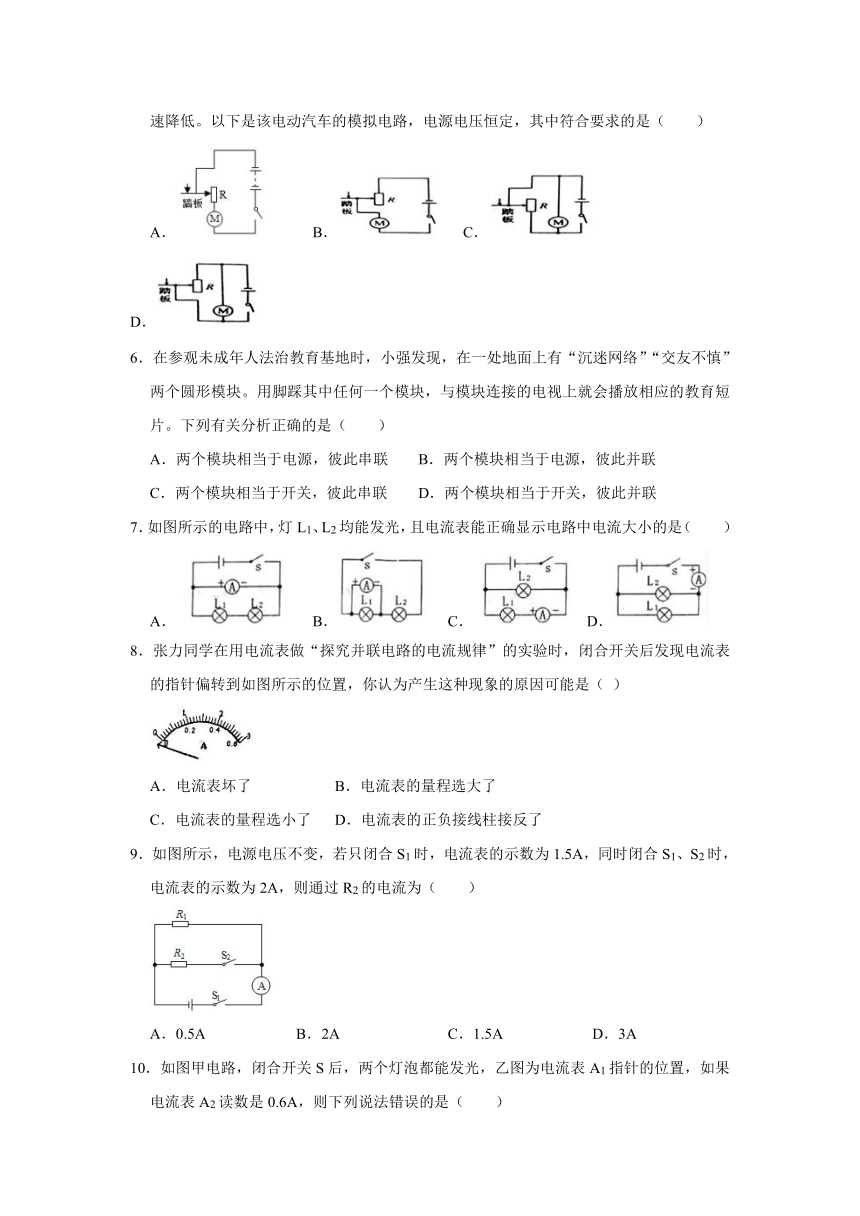

5．近年，国家大力倡导绿色出行，市场上电动汽车越来越多，电动汽车速度是由流经电动机电流的大小控制，当驾驶员向上松开“油门”踏板时，改变电路中变阻器的阻值，车速降低。以下是该电动汽车的模拟电路，电源电压恒定，其中符合要求的是（　　）
A． B． C． D．
6．在参观未成年人法治教育基地时，小强发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（　　）
A．两个模块相当于电源，彼此串联 B．两个模块相当于电源，彼此并联
C．两个模块相当于开关，彼此串联 D．两个模块相当于开关，彼此并联
7．如图所示的电路中，灯L1、L2均能发光，且电流表能正确显示电路中电流大小的是（　　）
A． B． C． D．
8．张力同学在用电流表做“探究并联电路的电流规律”的实验时，闭合开关后发现电流表的指针偏转到如图所示的位置，你认为产生这种现象的原因可能是（ ）
A．电流表坏了 B．电流表的量程选大了
C．电流表的量程选小了 D．电流表的正负接线柱接反了
9．如图所示，电源电压不变，若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S2时，电流表的示数为2A，则通过R2的电流为（　　）
A．0.5A B．2A C．1.5A D．3A

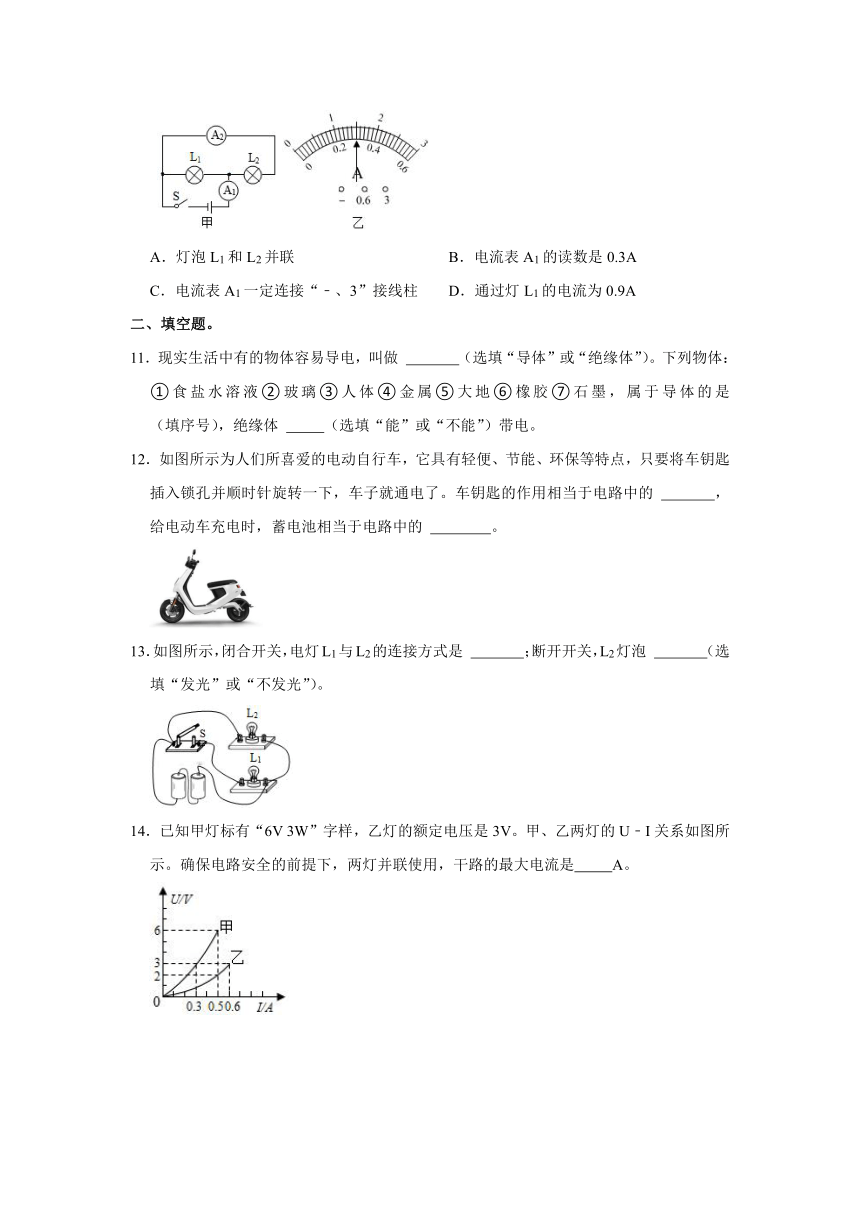

10．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．灯泡L1和L2并联 B．电流表A1的读数是0.3A
C．电流表A1一定连接“﹣、3”接线柱 D．通过灯L1的电流为0.9A
二、填空题。
11．现实生活中有的物体容易导电，叫做 　 　（选填“导体”或“绝缘体”）。下列物体：①食盐水溶液②玻璃③人体④金属⑤大地⑥橡胶⑦石墨，属于导体的是 　 　（填序号），绝缘体 　 　（选填“能”或“不能”）带电。
12．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的 　 　，给电动车充电时，蓄电池相当于电路中的 　 　。
13．如图所示，闭合开关，电灯L1与L2的连接方式是 　 　；断开开关，L2灯泡 　 　（选填“发光”或“不发光”）。
14．已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V。甲、乙两灯的U﹣I关系如图所示。确保电路安全的前提下，两灯并联使用，干路的最大电流是　 　A。

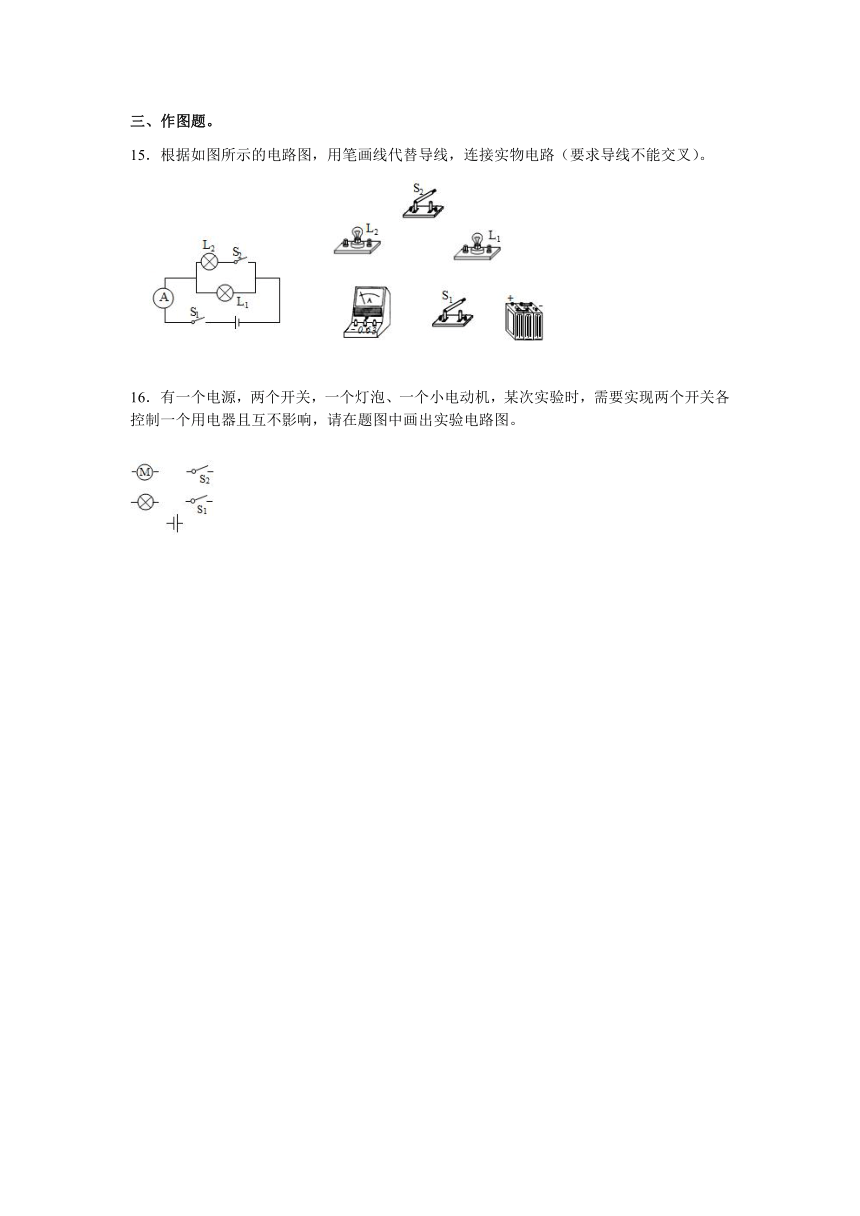

三、作图题。
15．根据如图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
有一个电源，两个开关，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中画出实验电路图。

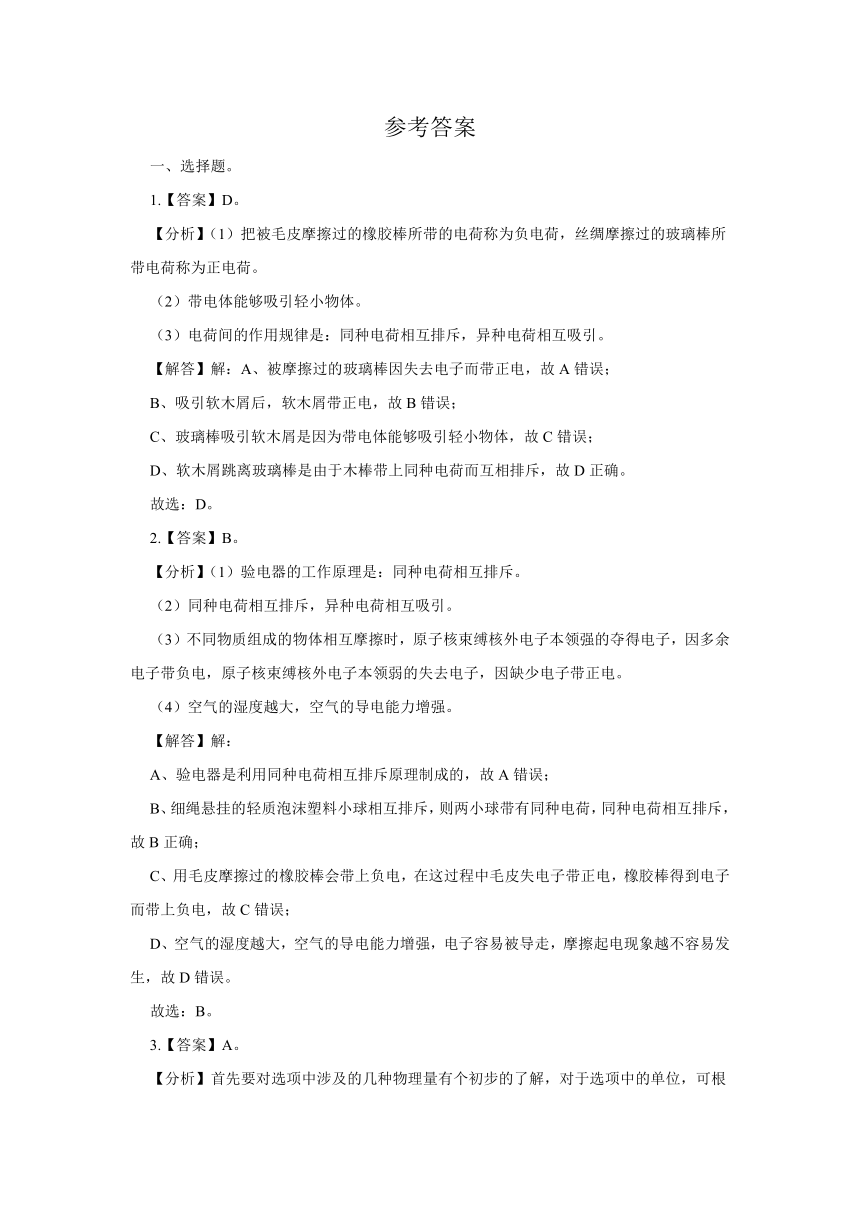

参考答案
一、选择题。
1.【答案】D。
【分析】（1）把被毛皮摩擦过的橡胶棒所带的电荷称为负电荷，丝绸摩擦过的玻璃棒所带电荷称为正电荷。
（2）带电体能够吸引轻小物体。
（3）电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
【解答】解：A、被摩擦过的玻璃棒因失去电子而带正电，故A错误；
B、吸引软木屑后，软木屑带正电，故B错误；
C、玻璃棒吸引软木屑是因为带电体能够吸引轻小物体，故C错误；
D、软木屑跳离玻璃棒是由于木棒带上同种电荷而互相排斥，故D正确。
故选：D。
2.【答案】B。
【分析】（1）验电器的工作原理是：同种电荷相互排斥。
（2）同种电荷相互排斥，异种电荷相互吸引。
（3）不同物质组成的物体相互摩擦时，原子核束缚核外电子本领强的夺得电子，因多余电子带负电，原子核束缚核外电子本领弱的失去电子，因缺少电子带正电。
（4）空气的湿度越大，空气的导电能力增强。
【解答】解：
A、验电器是利用同种电荷相互排斥原理制成的，故A错误；
B、细绳悬挂的轻质泡沫塑料小球相互排斥，则两小球带有同种电荷，同种电荷相互排斥，故B正确；
C、用毛皮摩擦过的橡胶棒会带上负电，在这过程中毛皮失电子带正电，橡胶棒得到电子而带上负电，故C错误；
D、空气的湿度越大，空气的导电能力增强，电子容易被导走，摩擦起电现象越不容易发生，故D错误。
故选：B。
3.【答案】A。
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、铁岭六月份平均气温约为30℃，符合实际，故A正确；
B、手机充电器充电时的输出电流可达0.2A，故B错误；
C、初三物理课本的厚度约为1.5cm，故C错误；
D、一台普通笔记本电脑的质量约为2000g，故D错误。
故选：A。
4.【答案】C。
【分析】充电宝是对外供电的，相当于电源，结合对电路元件符号的了解可解答此题。
【解答】解：
充电宝给手机充电时，充电宝提供电能，则充电宝相当于电源；
A、这个符号表示灯泡，属于用电器，与充电宝在电路中的作用不同，故A错误；
B、这个符号表示T形连接的导线，与充电宝在电路中的作用不同，故B错误；
C、这个符号表示电源，与充电宝在电路中的作用相同，故C正确；
D、这个符号表示开关，与充电宝在电路中的作用不同，故D错误。
故选：C。
5.【答案】A。
【分析】当驾驶员向下踩“油门”踏板时，改变接入电路的变阻器阻值，车速变大，表明通过电动机的电流变大，据此分析。
【解答】解：根据题意可知，当驾驶员向下踩“油门”踏板时，减小接入电路的变阻器阻值，通过电动机的电流变大；
A、滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻减小，根据欧姆定律可知，电流变大，故A符合题意；
B、滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻变大，根据欧姆定律可知，电流变小，故B不符合题意；
CD、滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故CD不符合题意；
故选：A。
6.【答案】D。
【分析】根据并联电路的各用电器可以独立工作，互不影响的特点进行分析。
【解答】解：由题意知，脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故D正确。
故选：D。
7.【答案】C。
【分析】电流表的使用方法：
①电流表要串联在电路中；
②电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反转）；
③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）。
【解答】解：
A、电流表与L1和L2串联的电路并联，开关闭合后，电流表的两接线柱与电源正负极相连，会造成短路，灯泡均不亮，故A错误；
B、电流表与L1并联，且电路中没有电源，开关闭合后两灯均不会发光，故B错误；
C、两灯并联连接，电流表与L1串联，电流表测量L1中的电流，且正负接线柱连接正确，干路上开关闭合后两灯均能发光，故C正确；
D、两灯并联，电流表接在干路上可测量干路中的电流，但是电流表的正负接线柱接反，若开关闭合，电流表指针会反偏，可能会损坏电流表，故D错误。
故选：C。
8.【答案】D。
【分析】电流表使用时测量的电流不能超过电流表的最大量程，电流必须从电流表的“+”接线柱流入，从“﹣”接线柱流出。
【解答】解：电流表正常使用时，电流从“+”接线柱流入，从“﹣”接线柱流出，指针向右偏转，如果正负接线柱接反了，指针就会偏向刻度盘左侧没有刻度的一侧。
故图中的情形是因为电流表的正负接线柱接反了。
故选：D。
9.【答案】A。
【分析】只闭合S1时，R1连入电路中，电流表测通过R1的电流；两开关都闭合时，两电阻并联，电流表测干路电流。根据并联电路的电流特点计算通过R2的电流。
【解答】解：由电路图知，当只闭合S1时，R1连入电路中，电流表测通过R1的电流，所以I1＝1.5A，
同时闭合S1、S2时，R1和R2并联，电流表测干路电流，即干路电流I＝2A，
并联电路各支路互不影响，所以通过R1的电流不变，仍为1.5A，
所以通过R2的电流I2＝I﹣I1＝2A﹣1.5A＝0.5A。
故选：A。
10.【答案】B。
【分析】由电路图知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；根据并联电路特点判断A1量程并读数，由并联电路的电流特点计算L1的电流。
【解答】解：
（1）由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流，故A正确；
（2）因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择0～3A的量程，连接“﹣、3”接线柱，A1读数为1.5A，故B错误，C正确；
则通过L1的电流I1＝I﹣I2＝1.5A﹣0.6A＝0.9A，故D正确。
故选：B。
二、填空题。
11.【答案】导体；①③④⑤⑦；能。
【分析】（1）容易导电的物体是导体，常见的导体包括：人体、大地、各种金属、酸碱盐的水溶液、石墨等。不容易导电的物体是绝缘体，常见的绝缘体包括：橡胶、陶瓷、塑料、玻璃、油等。
（2）无论是导体还是绝缘体只要有电子的得失都能带电。
【解答】解：（1）容易导电的是导体，不容易导电的物体是绝缘体。
食盐水溶液、人体、金属、大地、石墨都容易导电，它们都属于导体。
玻璃和橡胶都不容易导电，它们都是绝缘体。
（2）无论是导体还是绝缘体只要有电子的得失都能带电。
故答案为：导体；①③④⑤⑦；能。
12.【答案】开关；用电器。
【分析】开关串联电路中，能起到控制电路中电流通断的作用；给电池充电的过程，消耗电能，获得化学能。
【解答】解：电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关；车钥匙的作用相当于电路中的开关；
给电动车充电时，是将电能转化为化学能，此时蓄电池相当于电路中的用电器。
故答案为：开关；用电器。
13.【答案】并联；发光。
【分析】（1）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；
（2）并联电路中有多条电流路径，各支路上的元件互不影响；在并联电路中，干路开关控制所有用电器，支路开关只控制本支路用电器。
【解答】解：分析电路可以看出，两只灯泡在两条支路上，则它们是并联的；
开关S串联在灯泡L1的支路上，断开开关S时，L1不能发光，但L2仍然发光。
故答案为：并联；发光。
14.【答案】0.9。
【分析】已知甲乙灯泡的额定电压，两灯并联使用时，根据并联电路电压规律选取额定电压较小的为电源电压，然后根据图像读出通过甲、乙两灯泡的电流，最后根据并联电路电流规律求出干路允许通过的最大电流。
【解答】解：由题知，甲灯两端电压为额定电压6V，乙灯两端电压为额定电压3V，两灯并联使用，
因为并联电路两端电压相等，所以为确保电路安全，并联电路两端的最大电压为3V，
由图像可知，甲和乙灯两端电压都为3V时，I甲＝0.3A，I乙＝0.6A，
因为并联电路中的干路电流等于各支路电流之和，所以干路允许通过的最大电流：
I＝I甲+I乙＝0.3A+0.6A＝0.9A。
故答案为：0.9。
三、作图题。
15.【分析】根据电路图确定各电路元件的连接方式，然后根据电路图连接实物电路图
【解答】解：
由电路图可知，两灯并联，电流表A测量干路中的电流；
电源为蓄电池组，电源电压较大，干路中的电流较大，故电流表A选用0～3A量程；
根据电流流向法，先从正极出发依次串联开关S1、电流表A、灯泡L2、开关S2回到负极，然后将灯泡L1并联在L2与S2这一支路的两端即可，如图所示：
16.【分析】并联电路中，各支路互不影响。
【解答】解：需要实现两个开关各控制一个用电器且互不影响，则两个用电器并联，且与各自的控制开关串联，如图所示：
