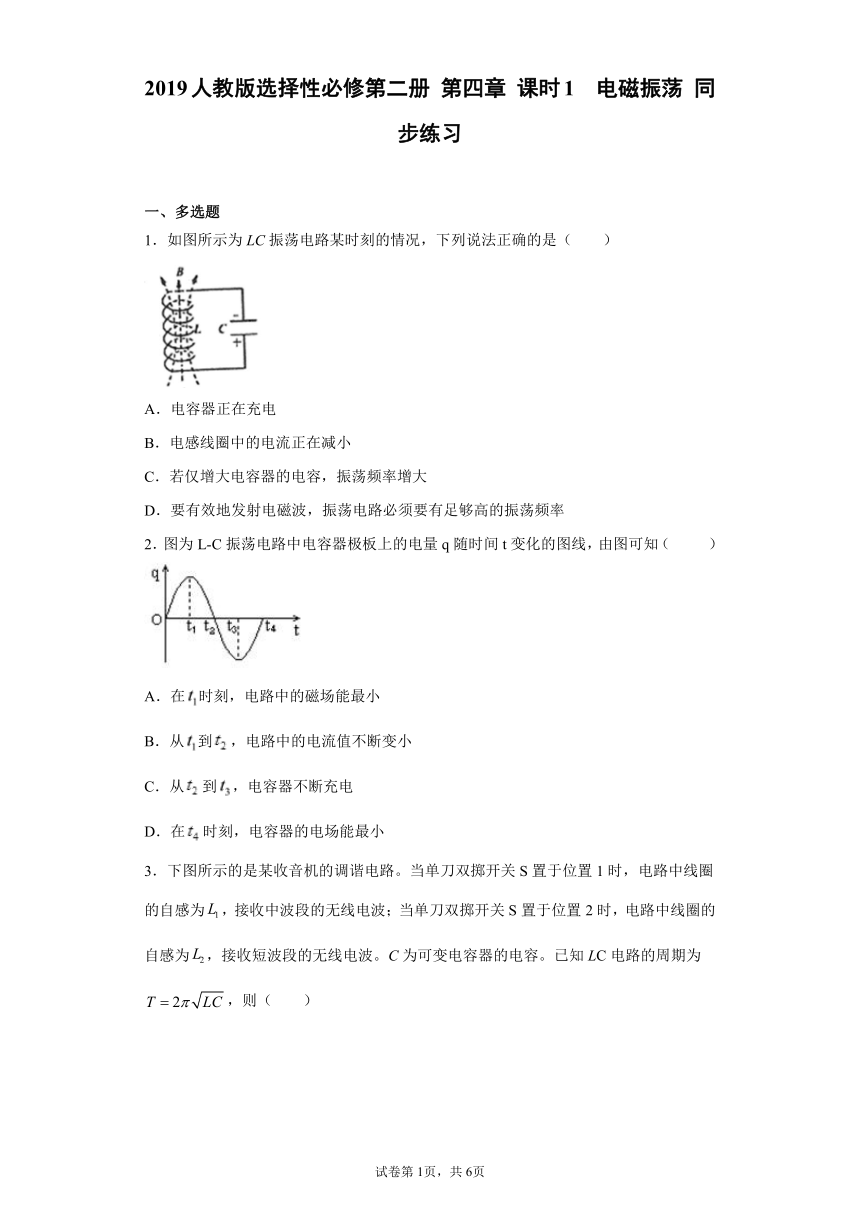

2019人教版选择性必修第二册 第四章 课时1 电磁振荡 同步练习
一、多选题
1．如图所示为LC振荡电路某时刻的情况，下列说法正确的是（ ）
A．电容器正在充电
B．电感线圈中的电流正在减小
C．若仅增大电容器的电容，振荡频率增大
D．要有效地发射电磁波，振荡电路必须要有足够高的振荡频率
2．图为L-C振荡电路中电容器极板上的电量q随时间t变化的图线，由图可知（ ）
A．在时刻，电路中的磁场能最小
B．从到，电路中的电流值不断变小
C．从到，电容器不断充电
D．在时刻，电容器的电场能最小

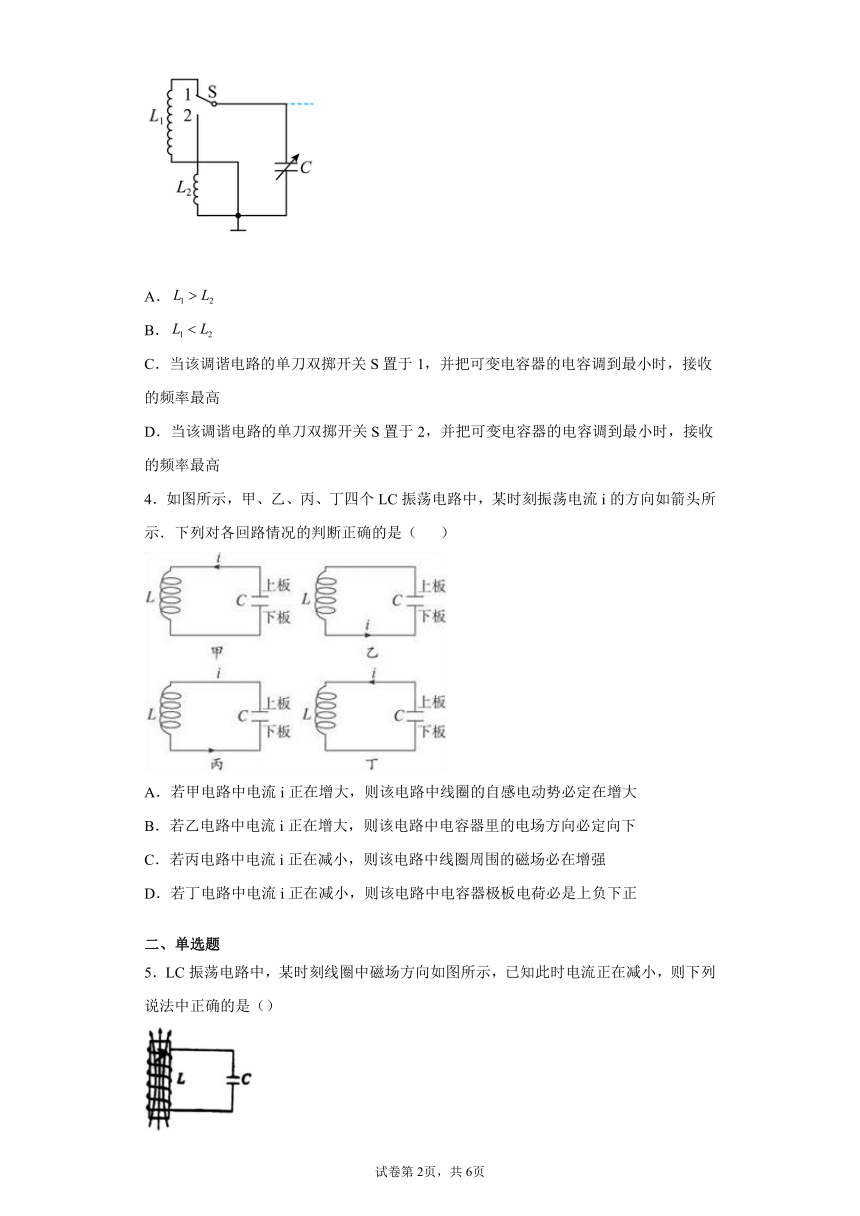

3．下图所示的是某收音机的调谐电路。当单刀双掷开关S置于位置1时，电路中线圈的自感为，接收中波段的无线电波；当单刀双掷开关S置于位置2时，电路中线圈的自感为，接收短波段的无线电波。C为可变电容器的电容。已知LC电路的周期为，则（ ）
A．
B．
C．当该调谐电路的单刀双掷开关S置于1，并把可变电容器的电容调到最小时，接收的频率最高
D．当该调谐电路的单刀双掷开关S置于2，并把可变电容器的电容调到最小时，接收的频率最高
4．如图所示，甲、乙、丙、丁四个LC振荡电路中，某时刻振荡电流i的方向如箭头所示．下列对各回路情况的判断正确的是（ ）
A．若甲电路中电流i正在增大，则该电路中线圈的自感电动势必定在增大
B．若乙电路中电流i正在增大，则该电路中电容器里的电场方向必定向下
C．若丙电路中电流i正在减小，则该电路中线圈周围的磁场必在增强
D．若丁电路中电流i正在减小，则该电路中电容器极板电荷必是上负下正
二、单选题

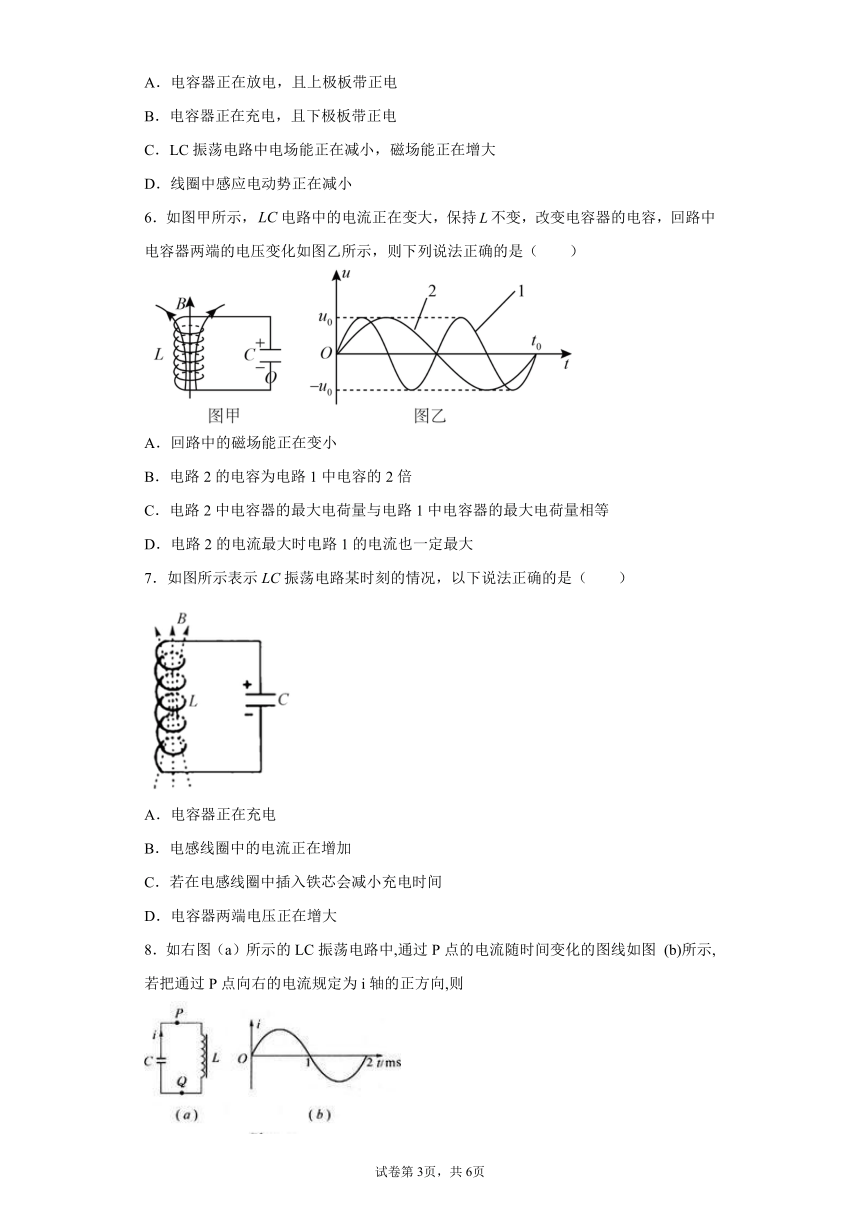

5．LC振荡电路中，某时刻线圈中磁场方向如图所示，已知此时电流正在减小，则下列说法中正确的是（）
A．电容器正在放电，且上极板带正电
B．电容器正在充电，且下极板带正电
C．LC振荡电路中电场能正在减小，磁场能正在增大
D．线圈中感应电动势正在减小
6．如图甲所示，电路中的电流正在变大，保持不变，改变电容器的电容，回路中电容器两端的电压变化如图乙所示，则下列说法正确的是（ ）
A．回路中的磁场能正在变小
B．电路2的电容为电路1中电容的2倍
C．电路2中电容器的最大电荷量与电路1中电容器的最大电荷量相等
D．电路2的电流最大时电路1的电流也一定最大
7．如图所示表示LC振荡电路某时刻的情况，以下说法正确的是（ ）
A．电容器正在充电
B．电感线圈中的电流正在增加
C．若在电感线圈中插入铁芯会减小充电时间
D．电容器两端电压正在增大
8．如右图（a）所示的LC振荡电路中,通过P点的电流随时间变化的图线如图 (b)所示,若把通过P点向右的电流规定为i轴的正方向,则
A．0至0.5ms内，电容器C正在充电
B．0.5ms至1ms内，电容器上极板带正电荷
C．1ms至1.5ms内，Q点比P点电势高
D．1.5ms至2ms内电场能在减少

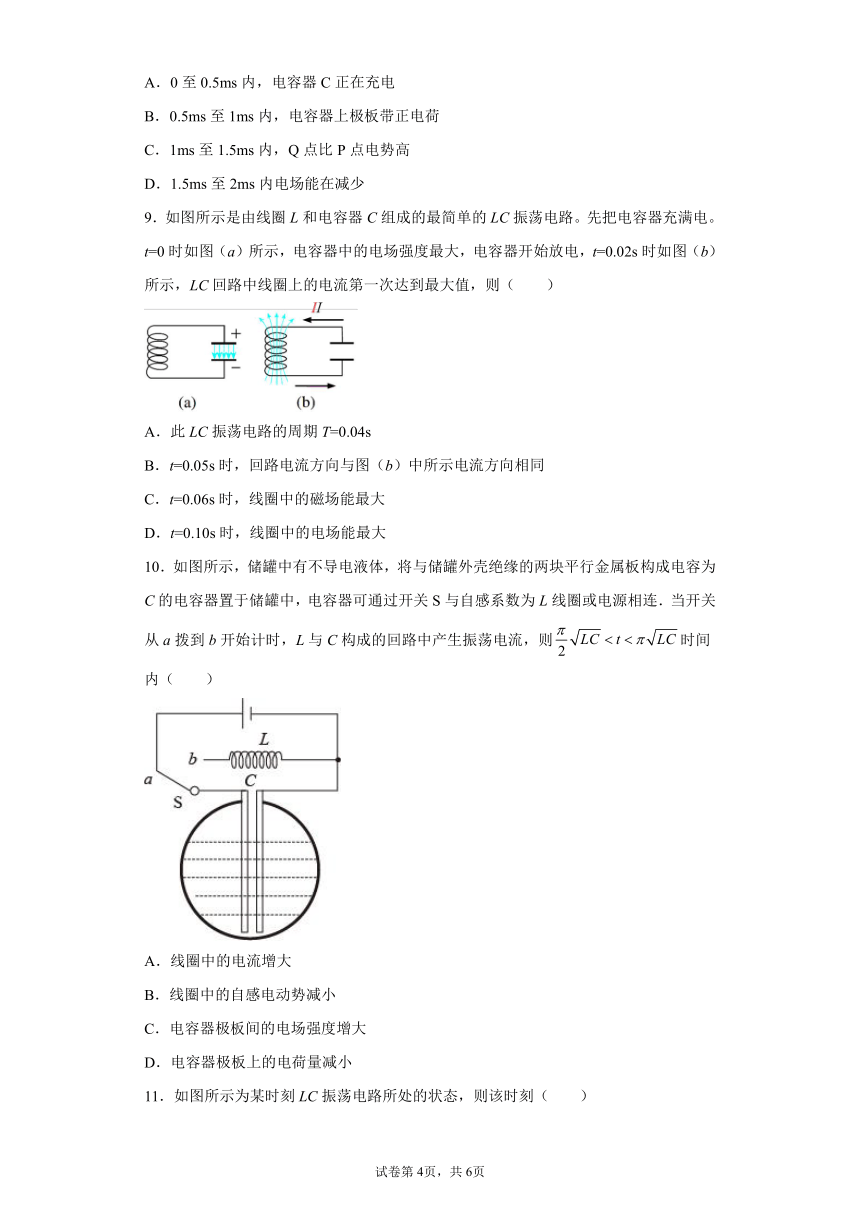

9．如图所示是由线圈L和电容器C组成的最简单的LC振荡电路。先把电容器充满电。t=0时如图（a）所示，电容器中的电场强度最大，电容器开始放电，t=0.02s时如图（b）所示，LC回路中线圈上的电流第一次达到最大值，则（ ）
A．此LC振荡电路的周期T=0.04s
B．t=0.05s时，回路电流方向与图（b）中所示电流方向相同
C．t=0.06s时，线圈中的磁场能最大
D．t=0.10s时，线圈中的电场能最大
10．如图所示，储罐中有不导电液体，将与储罐外壳绝缘的两块平行金属板构成电容为C的电容器置于储罐中，电容器可通过开关S与自感系数为L线圈或电源相连．当开关从a拨到b开始计时，L与C构成的回路中产生振荡电流，则时间内（ ）
A．线圈中的电流增大
B．线圈中的自感电动势减小
C．电容器极板间的电场强度增大
D．电容器极板上的电荷量减小

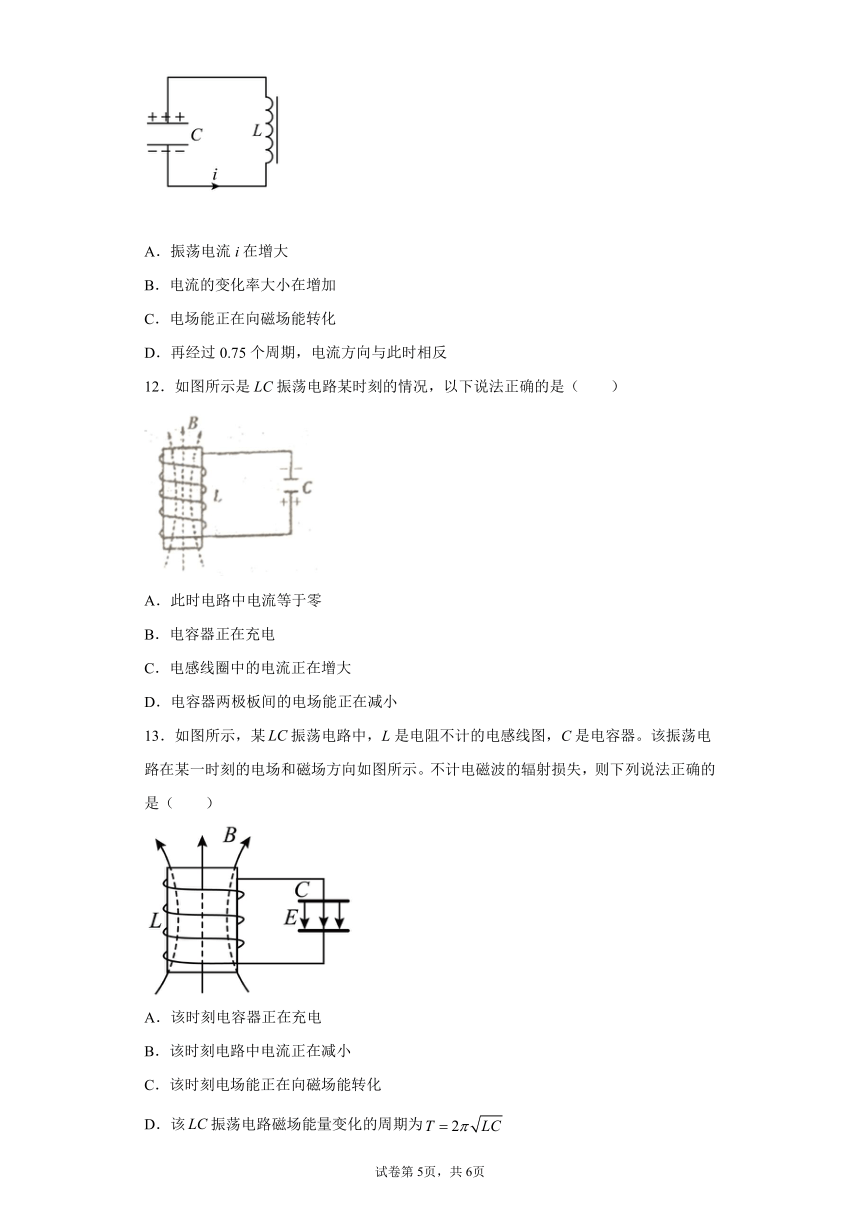

11．如图所示为某时刻LC振荡电路所处的状态，则该时刻（ ）
A．振荡电流i在增大
B．电流的变化率大小在增加
C．电场能正在向磁场能转化
D．再经过0.75个周期，电流方向与此时相反
12．如图所示是LC振荡电路某时刻的情况，以下说法正确的是（ ）
A．此时电路中电流等于零
B．电容器正在充电
C．电感线圈中的电流正在增大
D．电容器两极板间的电场能正在减小
13．如图所示，某振荡电路中，L是电阻不计的电感线图，C是电容器。该振荡电路在某一时刻的电场和磁场方向如图所示。不计电磁波的辐射损失，则下列说法正确的是（ ）
A．该时刻电容器正在充电
B．该时刻电路中电流正在减小
C．该时刻电场能正在向磁场能转化
D．该振荡电路磁场能量变化的周期为
三、解答题
14．如图所示，一带电液滴在重力和匀强电场对它的作用力向下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，bd的长度为L，匀强电场的电场强度为E，求：
（1）此液滴带何种电荷；
（2）液滴的加速度为多少；
（3）b、d两点的电势差Ubd .
15．如图所示，电源的电动势为，电容器的电容为，线圈的电感为．将开关从拨向，经过一段时间后电容器放电完毕．求电容器的放电时间，放电电流的平均值是多少．
四、填空题
16．如图所示的电路，当开关与a相连时，通过灵敏电流表G的电流方向________(选填“向左”或“向右”)．然后将开关与b相连，此时通过灵敏电流表的电流方向________(选填“向左”或“向右”)．
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．ABD
【详解】
A．从电流方向和磁感线看，电容器在充电，故A正确；
B．电容器充电过程中，电流会越来越小，线圈电流变小，故B正确；
C．根据振荡电路周期的公式
可知增大电容，周期增大，频率减小，故C错误；
D．要有效地发射电磁波，振荡电路必须要有足够高的振荡频率，振荡频率越高，发射电磁波的本领越强，故D正确。
故选ABD。
2．ACD
【详解】
试题分析：在时刻，电路中的q最大，说明还没放电，所以电路中无电流，则磁场能最小，故A正确；在到时刻电路中的q不断减小，说明电容器在不断放电，由于线圈作用，电路中的电流在不断增加，故B错误；在到时刻电路中的q不断增加，说明电容器在不断充电，故正确错误；在时刻电路中的q等于0，说明电容器放电完毕，则电场能最小，故D正确；
考点：考查了LC振荡电路
【名师点睛】电路中由L与C构成的振荡电路，在电容器充放电过程就是电场能与磁场能相化过程．q体现电场能，i体现磁场能．
3．AD
【详解】
AB．已知LC电路的周期为
又波长与周期的关系为
联立解得
波速v相同，由于中波段电磁波的波长大于短波段的波长，所以，故A正确，B错误；
CD．根据
可知L和C最小时，频率最高，所以需要把该调谐电路开关置于2，并把电容调到最小，故C错误，D正确。
故选AD。
4．BD
【解析】
AC、如果i正在增大，则其变化率一定在减小，故自感电动势一定在减小；若i在减小，则线圈周围的磁场一定在减弱，故AC错误．
B、若i在增大，说明是放电过程，对于乙图，是从上极板流向下极板，则说明上极板带正电，进而可判断电场方向必向下，故B正确．
D、若i在减小，则说明是充电过程，在丁图中，电流指向下极板，故下极板必充上正电，上板带负电，所以D正确．
故选BD
5．B
【详解】
AB．由图可知电流正在减小，表明电容器正在充电，所以下板带正电，上板带负电，故A错误，B正确；
CD．电容器正在充电，磁场能在减小，电场能正在增大，电流放电变快，线圈中感应电动势正在增大，故CD错误。
故选B。
6．D
【详解】
A．回路中电流正在增大，电容器正在放电，电场能转化为磁场能，则回路中的磁场能正在变大，故A错误；
B．根据可知，电路2的电容为电路1中电容的4倍，故B错误；
C．根据电容的定义式可得，由于最大电压相同，电路2中的电容为电路1中电容的4倍，可知电路2对应的电容器最大电荷量是电路1最大电荷量的4倍，故C错误；
D．电路2的电流最大时电路1的电流也最大，故D正确。
故选D。
7．B
【详解】
ABD．图示时刻，电容器上极板带正电；由右手螺旋定则可知，此时电流正在增大；故可知电容器放电时，电流在增大，电容器上的电荷量减小，电容器两极板间的电压正在减小，故B正确，AD错误；
C．若在电感线圈中插入铁芯，会增大线圈的自感系数，LC振荡电路周期增大，会增大充电时间，故C错误。
故选B。
8．C
【详解】
A．由图（b）可知，在0至0.5ms内，电路电流在增大，电容器C正在放电，故A错误；
B．由图（b）可知，在0.5ms至1ms内，电流是正的，即经过P点的电流向右，由于电路中做定向移动的带电粒子是带负电的电子，因此在该时间段内，电子经过P点向左移动，因此电容器上极板带负电，故B错误；
C．由图（b）可知，在1ms至1.5ms内，通过电感线圈的电流向上，且增大，电感线圈产生自感电动势，由楞次定律可知，Q电感线圈下端电势高，上端电势低，即Q点比P点电势高，故C正确；
D．由图（b）可知，在1.5ms至2ms内，电路电流减小，磁场减弱，磁感应强度变小，电路处于充电过程，磁场能转化为电场能，电场能增加，故D错误。
故选C。
9．C
【详解】
A．此LC振荡电路的周期T=0.08s，A错误；
B．0.04s时电流再次为零，之后反向，所以t=0.05s时，回路电流方向与图（b）中所示电流方向相反，B错误；
C．0.02s时磁场能最大，那么0.06s时，磁场能也最大，C正确；
D．t=0.10s时的情况与t=0.02s时的情况是一致的，磁场能最大，D错误。
故选C。
10．C
【详解】
D．L与C构成的回路，振荡的周期
电容器电量随时间变化如图所示
在时间内，即是 时间内，电容器极板上的电荷量增加，D错误；
AB．电容器电量随时间变化如图所示
则线圈中的电流关系如图所示
在时间内，即是 时间内，电流在减小，自感电动势
图像的斜率在增大，故自感电动势在增大，AB错误；
C．根据
解得
电容器极板上的电荷量增加，则场强增大，C正确。
故选C。
11．B
【详解】
通过图示电流方向为电流流向正极板，知电容器在充电，振荡电流减小，且电流变化得越来越快，即电流变化率增加，电容器上的电荷量正在增大，磁场能正在向电场能转化，由电容器充、放电规律可知，再经过0.75个周期，电流方向与此时相同。
故选B。
12．B
【详解】
根据图示磁场方向结合电流流向图示中电容器的正极板，说明电容器正在充电，电路中电流不为零，此时电感线圈中的电流逐渐减小，磁场能转化为电场能，所以电容器两极板间的电场能正在增大，ACD错误，B正确。
故选B。
13．C
【详解】
ABC．根据螺线管中的电流产生磁场方向向上，根据右手定则可知，电路中电流沿逆时针方向；平行板内电场方向可知，上极板带正电，下极板带负电，而电流方向沿逆时针方向，则说明电容器正在放电，电路中电流在正在增大，电场能正在向磁场能转化，故A、B错误，C正确；
D．振荡电路的周期为
电场能与磁场能相互转化的周期为，即，D错误。
故选C。
14．（1）负电 （2） （3）
【详解】
（1）因小球做直线运动，由受力分析可判断小球带负电；
（2）根据力的合成以及牛顿第二定律可知：，即；
（3）因为，所以，由于：
整理可以得到：．
点睛：解决本题的关键知道当物体所受合力与速度在同一条直线上时，物体做直线运动，以及知道匀强电场电势差与电场强度的之间的关系．
15．；
【详解】
振荡电路的振荡周期为：，
则放电完毕的时间为：
．
根据电容定义式：知：
，
在内电流平均值为
16．向右 向左
【详解】
[1][2]当开关与a相连时，电源给电容器充电，当开关与b相连时，电容器放电．
当开关与a相连时，电容器与电源相连，开始充电，故电流方向向右，当与b相连时，与电源断开，电容器放电，上极板相当于正极，故电流方向向左.
答案第1页，共2页
答案第1页，共2页
