第十五章电流和电路 单元检测题(2)（有解析）

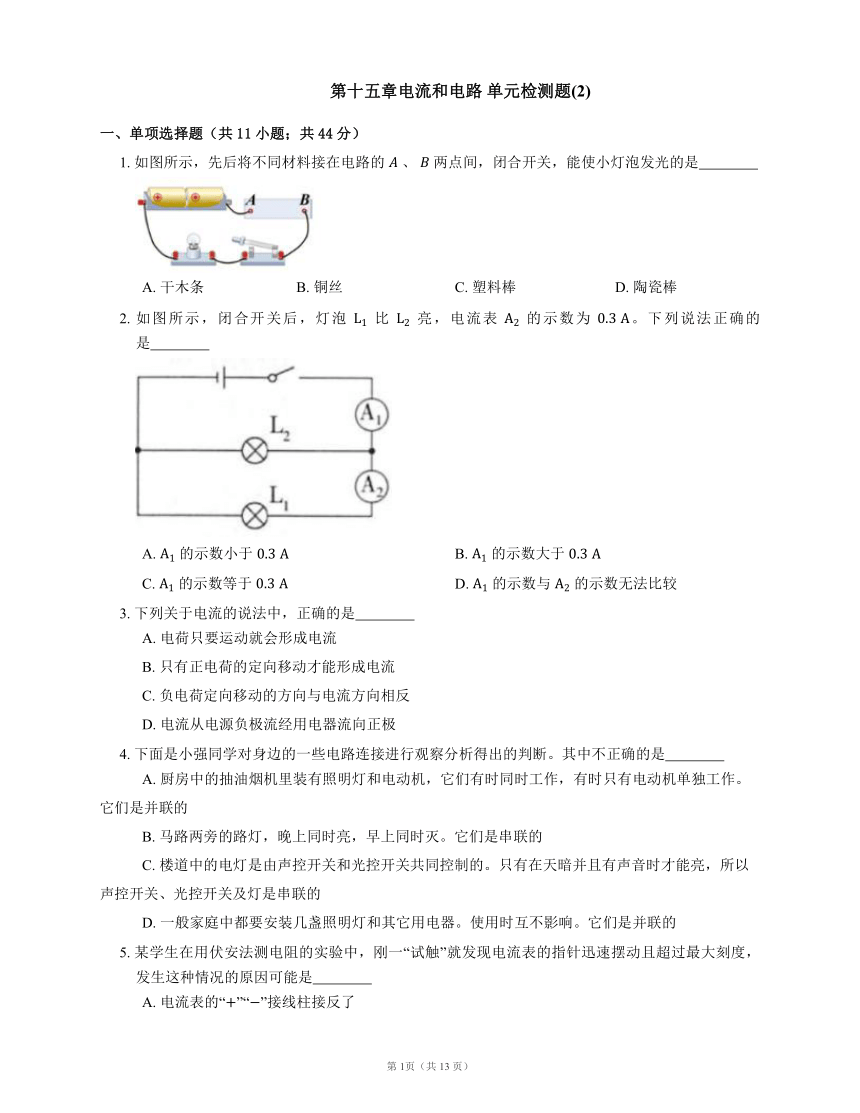

第十五章电流和电路 单元检测题(2)
一、单项选择题（共11小题；共44分）
1. 如图所示，先后将不同材料接在电路的 、 两点间，闭合开关，能使小灯泡发光的是
A. 干木条 B. 铜丝 C. 塑料棒 D. 陶瓷棒
2. 如图所示，闭合开关后，灯泡 比 亮，电流表 的示数为 。下列说法正确的是
A. 的示数小于 B. 的示数大于
C. 的示数等于 D. 的示数与 的示数无法比较
3. 下列关于电流的说法中，正确的是
A. 电荷只要运动就会形成电流
B. 只有正电荷的定向移动才能形成电流
C. 负电荷定向移动的方向与电流方向相反
D. 电流从电源负极流经用电器流向正极
4. 下面是小强同学对身边的一些电路连接进行观察分析得出的判断。其中不正确的是
A. 厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作。它们是并联的
B. 马路两旁的路灯，晚上同时亮，早上同时灭。它们是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的。只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D. 一般家庭中都要安装几盏照明灯和其它用电器。使用时互不影响。它们是并联的
5. 某学生在用伏安法测电阻的实验中，刚一“试触”就发现电流表的指针迅速摆动且超过最大刻度，发生这种情况的原因可能是
A. 电流表的“”“”接线柱接反了
B. 待测电阻的绕线断了
C. 线路接错，误把电压表串联接入电路
D. 电流表量程偏小

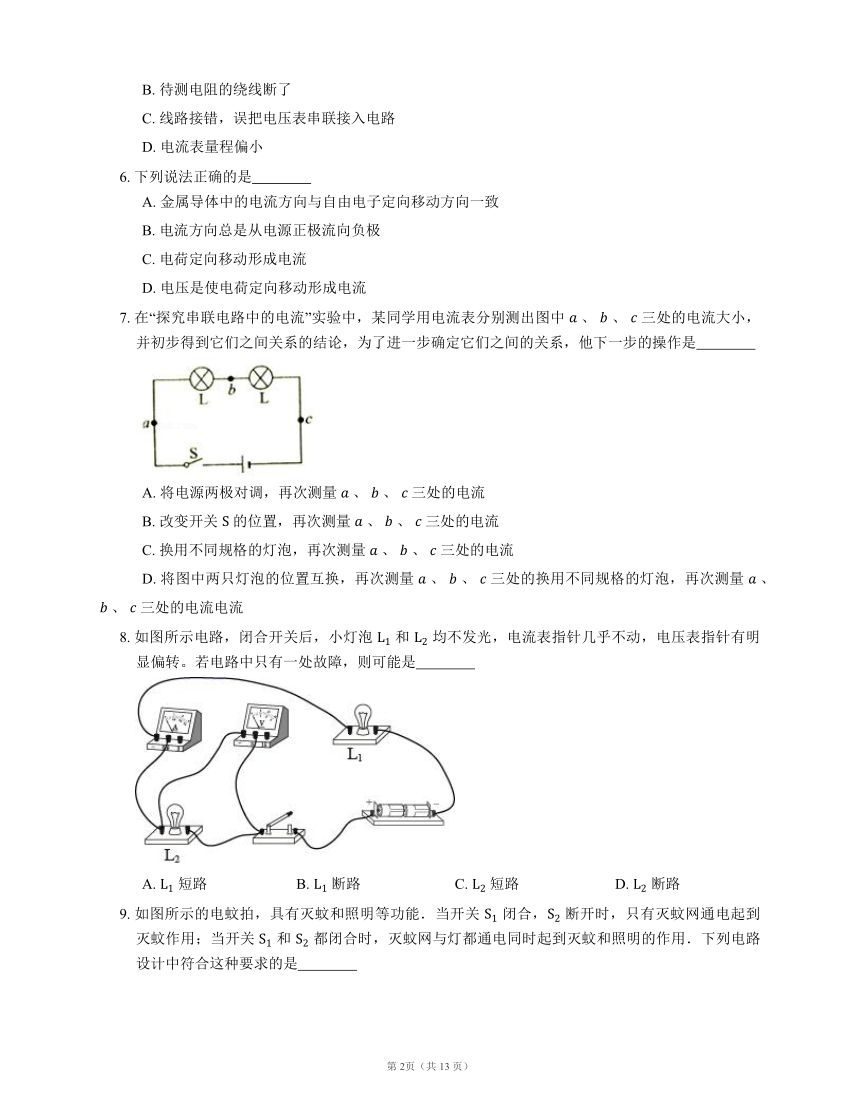

6. 下列说法正确的是
A. 金属导体中的电流方向与自由电子定向移动方向一致
B. 电流方向总是从电源正极流向负极
C. 电荷定向移动形成电流
D. 电压是使电荷定向移动形成电流
7. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中 、 、 三处的电流大小，并初步得到它们之间关系的结论，为了进一步确定它们之间的关系，他下一步的操作是
A. 将电源两极对调，再次测量 、 、 三处的电流
B. 改变开关 的位置，再次测量 、 、 三处的电流
C. 换用不同规格的灯泡，再次测量 、 、 三处的电流
D. 将图中两只灯泡的位置互换，再次测量 、 、 三处的换用不同规格的灯泡，再次测量 、 、 三处的电流电流
8. 如图所示电路，闭合开关后，小灯泡 和 均不发光，电流表指针几乎不动，电压表指针有明显偏转。若电路中只有一处故障，则可能是
A. 短路 B. 断路 C. 短路 D. 断路

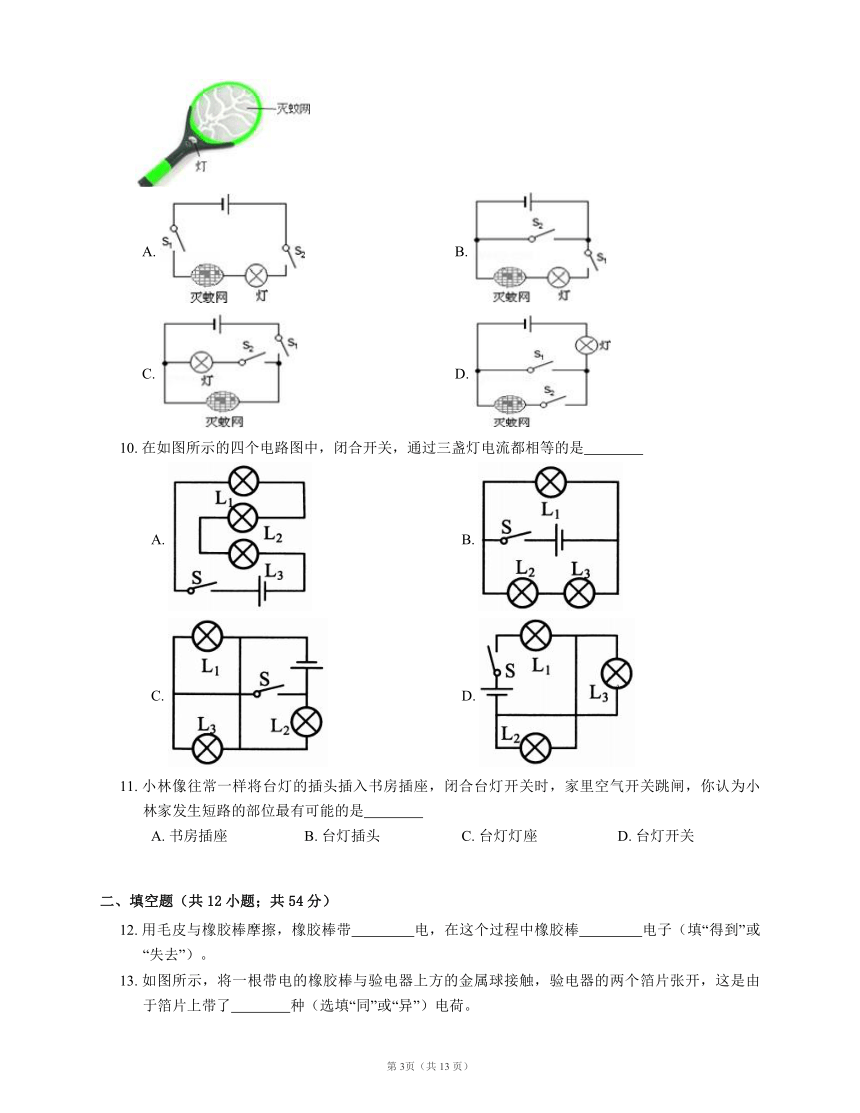

9. 如图所示的电蚊拍，具有灭蚊和照明等功能．当开关 闭合， 断开时，只有灭蚊网通电起到灭蚊作用；当开关 和 都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计中符合这种要求的是
A. B.
C. D.
10. 在如图所示的四个电路图中，闭合开关，通过三盏灯电流都相等的是
A. B.
C. D.
11. 小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是
A. 书房插座 B. 台灯插头 C. 台灯灯座 D. 台灯开关
二、填空题（共12小题；共54分）
12. 用毛皮与橡胶棒摩擦，橡胶棒带 电，在这个过程中橡胶棒 电子（填“得到”或“失去”）。
13. 如图所示，将一根带电的橡胶棒与验电器上方的金属球接触，验电器的两个箔片张开，这是由于箔片上带了 种（选填“同”或“异”）电荷。

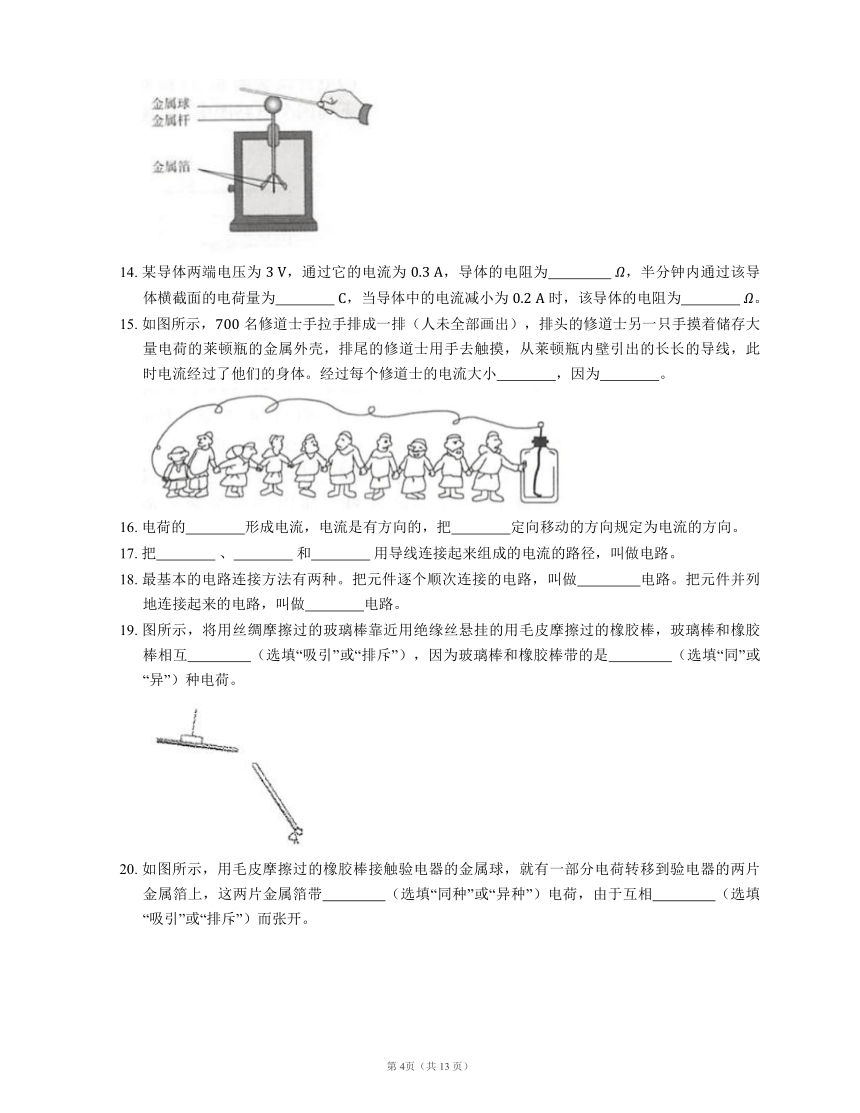

14. 某导体两端电压为 ，通过它的电流为 ，导体的电阻为 ，半分钟内通过该导体横截面的电荷量为 ，当导体中的电流减小为 时，该导体的电阻为 。
15. 如图所示， 名修道士手拉手排成一排（人未全部画出），排头的修道士另一只手摸着储存大量电荷的莱顿瓶的金属外壳，排尾的修道士用手去触摸，从莱顿瓶内壁引出的长长的导线，此时电流经过了他们的身体。经过每个修道士的电流大小 ，因为 。
16. 电荷的 形成电流，电流是有方向的，把 定向移动的方向规定为电流的方向。
17. 把 、 和 用导线连接起来组成的电流的路径，叫做电路。
18. 最基本的电路连接方法有两种。把元件逐个顺次连接的电路，叫做 电路。把元件并列地连接起来的电路，叫做 电路。
19. 图所示，将用丝绸摩擦过的玻璃棒靠近用绝缘丝悬挂的用毛皮摩擦过的橡胶棒，玻璃棒和橡胶棒相互 （选填“吸引”或“排斥”），因为玻璃棒和橡胶棒带的是 （选填“同”或“异”）种电荷。
20. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷转移到验电器的两片金属箔上，这两片金属箔带 （选填“同种”或“异种”）电荷，由于互相 （选填“吸引”或“排斥”）而张开。

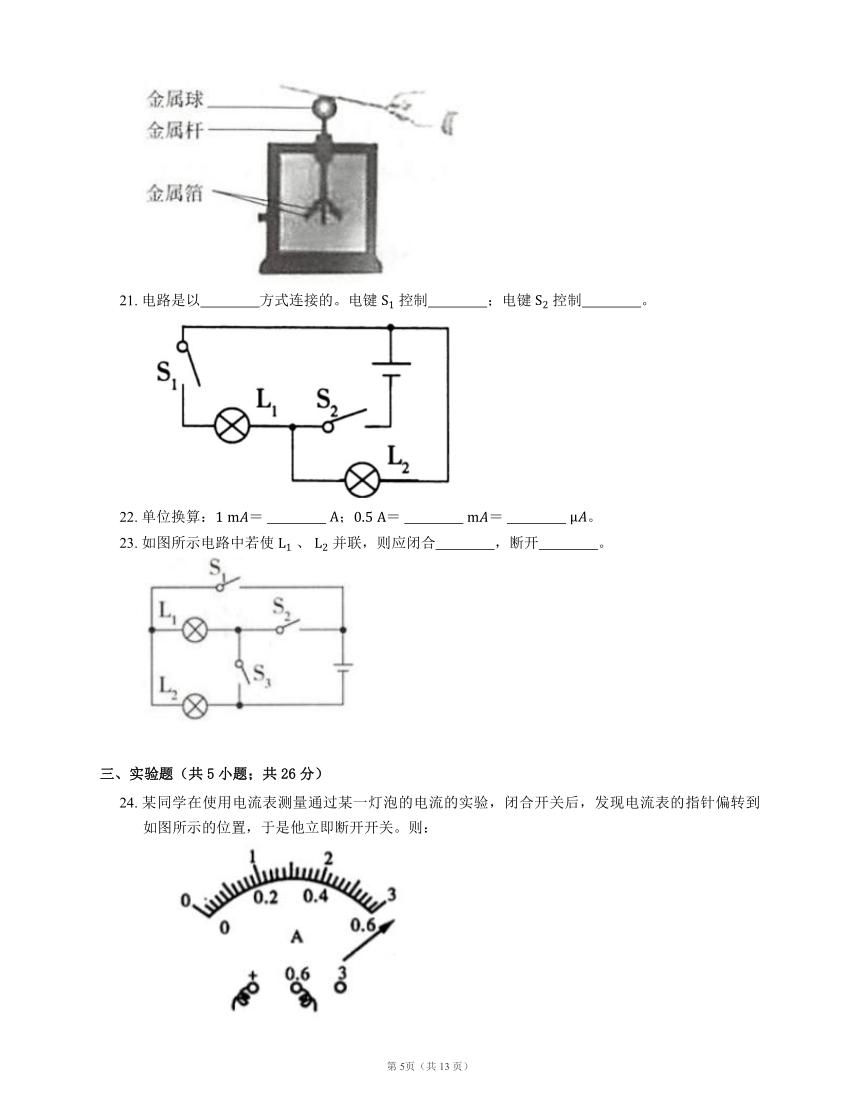

21. 电路是以 方式连接的。电键 控制 ；电键 控制 。
22. 单位换算： ； 。
23. 如图所示电路中若使 、 并联，则应闭合 ，断开 。
三、实验题（共5小题；共26分）
24. 某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关。则：
（1）测量时产生这种现象的原因是 。
（2）该同学为了完成实验，下一步应该采取的措施是 。
（3）改正错误后，该同学再闭合开关，发现指针的读数是 ，请你在图中面出指针的位置。
25. 将两盏相同的灯 和 串联或并联后，直接接在电压为 的电源上。两灯都发光。请根据下列操作及观察到的现象，判断灯 、 的连接方式，并填入表格中。 的连接方式，并填入表格中。
26. 如图所示的实物，有两盏灯，两个开关，一个电源，若干导线。要求断开开关 ，闭合 ，灯 亮；断开 ，闭合 ，两盏灯都不亮，在方框内画出电路图并连接实物。
27. 小华想用刚学习的电路基本知识，连接一个电路。于是她找来一节干电池，一个小灯泡，一个开关和若干导线，连接成了如图所示的电路图。
（1）连接电路时，开关应处于 状态。当小华连接完最后一根导线时，小灯泡就发光了。小华认为电路的连接有问题，请你帮助小华在图中将错误的导线打个“”，用笔画线代替导线画出正确的连接。
（2）改正错误后，闭合开关前，小灯泡不发光，这时的电路是 （填“通路”“断路”或“短路”）状态；闭合开关后，小灯泡发光，这时的电路是 （填“通路”“断路”或“短路”）状态。由此可知，电路中开关的作用是 。
28. 某同学“探究并联电路中电流的规律”。
提出问题：在如图所示的并联电路中，通过电路中 、 、 各点电流之间可能有怎样的关系
设计实验与进行实验：
①按图所示连接电路。
②把电流表分别接入到电路中的 、 、 处，测出通过的电流，填入下表。
③为了防止偶然因素的影响，可以采用以下两种方法之一，重复上面实验步骤。
方法一：改变电源电压
方法二：更换其中一条支路中的电阻（阻值不同）
请完成空格处的内容：
（1）在连接电路时，电键必须 。
（2）上面设计的表格中存在的不足之处是 。
（3）表格补充完整后，通过对上面数据的分析，后面两次实验是采用 进行的（填“方法一”或“方法二”）。可以得出结论：并联电路干路中的电流等于 。
四、作图题（共1小题；共13分）
29. 如图所示，请根据实物连接图在右侧的虚线框内画出电路图。
五、简答题（共1小题；共13分）
30. 两个电阻 和 并联，它们并联的等效电阻为 ，为什么 既小于 也小于
六、计算题（共1小题；共13分）
31. 如图所示电路中，闭合开关后， 表的示数为 ， 表的示数为 ， 表的示数为 。
（1）试画出等效图；
（2）求通过 的电流。
答案
第一部分
1. B
【解析】干木条属于绝缘体，所以，不能使小灯泡发光，故A错误；
铜丝是导电，能使小灯泡发光，故B正确；
塑料袋不易导电，属于绝缘体，不能使小灯泡发光，故C错误；
陶瓷棒不易导电，属于绝缘体，不能使小灯泡发光，故D错误。
2. B
【解析】由电路图可知，灯泡 、 并联，电流表 测干路电流，电流表 测 支路电流。闭合开关后，灯泡 比 亮，电流表 的示数为 ，即通过灯泡 的电流为 。根据并联电路的电流关系，干路电流等于各支路电流之和，所以电流表 的示数大于 的示数，即 的示数大于 。
3. C
【解析】电荷的定向移动形成电流。平时导体中的电荷做的是杂乱无章的运动，不能形成电流。只有当自由电荷受到电压的作用，才会发生定向移动，从而形成电流，故A错。
形成电流的情况有三种：正电荷定向移动，负电荷定向移动，正负电荷同时向相反方向移动，故B错。
人们把正电荷移动的方向规定为电流的方向，所以负电荷移动的方向与电流方向相反，故C正确。
电路中电流的方向，在电源内部由电源的负极流向正极，外部由正极流向负极；故D错误。
4. B
【解析】A、因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联；
B、路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的；
C、只有当“光控开关”、“声控开关”都闭合时，灯才能亮，故这两个开关与灯串联；
D、家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中各用电器是并联的。
5. D
【解析】电流表“”“”接线柱接反，会使指针反向偏转，A错；如果待测电阻的绕线断了，电路是开路状态，此时电流表无示数，B错；把电压表串联接入电路，电流表示数为 ，C错；电流表量程偏小，会使指针迅速偏转并超过最大刻度，故选D。
6. C
【解析】正电荷定向移动的方向规定为电流方向，金属导体中自由移动的电荷是自由电子，自由电子带负电，所以金属导体中的电流方向与自由电子定向移动方向相反，故A项错误；
电流在电源外部由电源正极流向负极，在电源内部，电源负极极流向正极，故B项错误；
电流是由于电荷的定向移动形成的，故C项正确；
电压是使自由电荷定向移动形成电流，如果没有自由电荷，即使有电压，也不会形成电流，故D项错误。
7. C
【解析】A．将电源的正负极对调，不能改变电路中的电阻、电压、电流，实验数据不变，不能得出普遍结论；
B．改变开关 的位置，不能改变电路中的电阻、电压、电流，实验数据不变，不能得出普遍结论；
C．更换不同规格的灯泡，电阻变化，电路中的电流发生变化。使实验结论具有普遍性；
D．将图中两只灯泡位置对调，不能改变电路的电阻、电压和电流，实验数据不变，不能得出普遍结论。
8. D
【解析】两灯串联，电流表测电流，电压表测 电压，闭合开关后，小灯泡 和 均不发光，电流表指针几乎不动，可能发生断路，电压表指针有明显偏转，说明电压表和电源连接，可能是 断路，ABC不符合题意，D符合题意。
故答案为：D。
9. C
【解析】根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，故ABD错误；
当开关 闭合、 断开时，只有灭蚊网通电起到灭蚊作用；当开关 和 都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明 控制整个电路， 控制灯泡，故C正确．
10. A
11. C
第二部分
12. 负；得到
【解析】与毛皮相比，橡胶棒的原子核对电子的束缚能力要强一些，当毛皮与橡胶棒摩擦时，毛皮上的电子转移到橡胶棒上，毛皮失去电子带正电，橡胶棒得到电子带负电。
13. 同
【解析】验电器是根据同种电荷相互排斥的原理制成的。
14. ；；
15. 相等； 名修道士手拉手排成一排，相当于串联在电路中，串联电路中电流处处相等
【解析】本题中电流通过人体，每个人相当于一个用电器，属于理想模型。据图可知，这 名修道士手拉手排成一排，相当于串联在电路中，据串联电路中电流处处相等可知，此时通过每个修道士的电流是相等的。
16. 定向移动；正电荷
【解析】电荷的定向移动形成电流；物理学中规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流的方向相反。
17. 电源；用电器；开关
18. 串联；并联
19. 吸引；异
20. 同种；排斥
【解析】用毛皮摩擦过的橡胶棒带负电（有多余的电子），用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两片金属箔都带上了同种电荷——负电荷；由于同种电荷相互排斥，所以两片金属箔会张开。
21. 并联； 支路；整个电路
22. ；；
23. 、 ；
【解析】若使 、 并联，则电流有两条路径，分别经过 和 ，因此必须闭合 和 ，断开 。
第三部分
24. （1） 电流表所选量程偏小
（2） 改接为 的量程
（3）
25.
【解析】（）取下一盏灯，另一盏灯仍能发光，说明两盏灯能独立工作，互不影响，因此两盏灯是并联的；
（）取下一盏灯，另一盏不发光，说明两盏灯不能独立工作，相互影响，因此两盏灯是串联的；
（）将电压表并联接在一盏灯的两端，电压表示数为 ，而电源电压是 ，说明这两盏灯的电压之和等于电源电压，因此两盏灯是串联的；
（）将电压表并联接在一盏灯的两端，电压表示数为 ，而电源电压是 ，说明每盏灯的电压和电源电压是相等的，因此两盏灯是并联的。
26. 如答图所示
27. （1） 断开；如图所示
【解析】为了保护电路，连接电路时，开关应断开；由图知；图中开关并没有接入电路（只连接了一个接线柱），则开关无论断开还是闭合，灯泡都发光，改正后如答案图所示；
（2） 断路；通路；控制电路的通断
【解析】改正错误后，开关闭合前，电路处于断路状态；当闭合开关后，小灯泡发光，此时电路处于通路状态；由此可知，电路中开关的作用是控制电路的通断。
28. （1） 断开
（2） 栏目中未说明数据对应的单位
（3） 方法一；各支路电流之和
第四部分
29. 如图所示。
第五部分
30. 导体的电阻大小决定于导体的长度、材料和横截面积，横截面积越大，电阻越小；
与 并联，相当于增加了导体的横截面积，因此导体的电阻减小；所以 既小于 也小于 。
第六部分
31. （1） 如图答所示
（2）
【解析】因为 、 、 并联， 表测的是 、 两支路电流的和。
所以 ；
