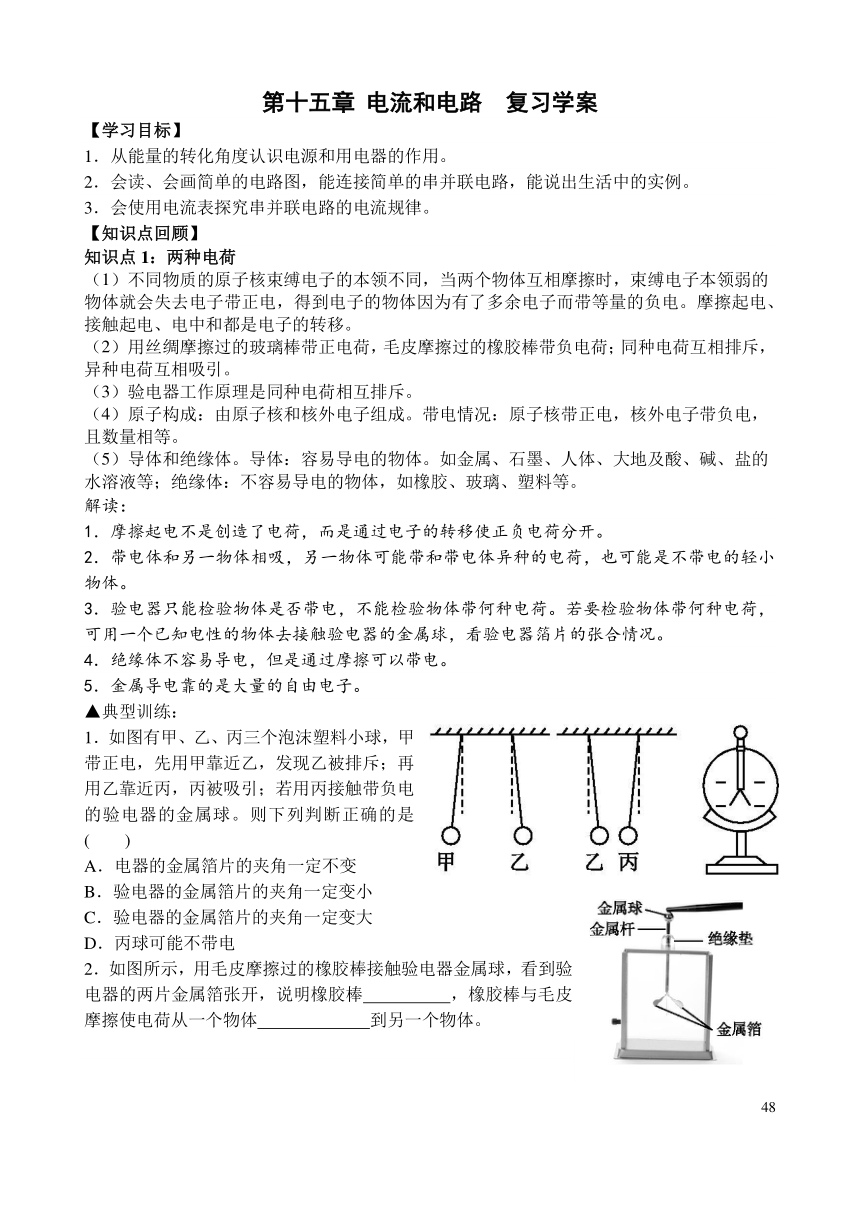

第十五章 电流和电路 复习学案
【学习目标】
1．从能量的转化角度认识电源和用电器的作用。
2．会读、会画简单的电路图，能连接简单的串并联电路，能说出生活中的实例。
3．会使用电流表探究串并联电路的电流规律。
【知识点回顾】
知识点 1：两种电荷
（1）不同物质的原子核束缚电子的本领不同，当两个物体互相摩擦时，束缚电子本领弱的
物体就会失去电子带正电，得到电子的物体因为有了多余电子而带等量的负电。摩擦起电、
接触起电、电中和都是电子的转移。
（2）用丝绸摩擦过的玻璃棒带正电荷，毛皮摩擦过的橡胶棒带负电荷；同种电荷互相排斥，
异种电荷互相吸引。
（3）验电器工作原理是同种电荷相互排斥。
（4）原子构成：由原子核和核外电子组成。带电情况：原子核带正电，核外电子带负电，
且数量相等。
（5）导体和绝缘体。导体：容易导电的物体。如金属、石墨、人体、大地及酸、碱、盐的
水溶液等；绝缘体：不容易导电的物体，如橡胶、玻璃、塑料等。
解读：
1．摩擦起电不是创造了电荷，而是通过电子的转移使正负电荷分开。
2．带电体和另一物体相吸，另一物体可能带和带电体异种的电荷，也可能是不带电的轻小
物体。
3．验电器只能检验物体是否带电，不能检验物体带何种电荷。若要检验物体带何种电荷，
可用一个已知电性的物体去接触验电器的金属球，看验电器箔片的张合情况。
4．绝缘体不容易导电，但是通过摩擦可以带电。
5．金属导电靠的是大量的自由电子。
▲典型训练：
1．如图有甲、乙、丙三个泡沫塑料小球，甲
带正电，先用甲靠近乙，发现乙被排斥；再
用乙靠近丙，丙被吸引；若用丙接触带负电
的验电器的金属球。则下列判断正确的是
( )
A．电器的金属箔片的夹角一定不变
B．验电器的金属箔片的夹角一定变小
C．验电器的金属箔片的夹角一定变大
D．丙球可能不带电
2．如图所示，用毛皮摩擦过的橡胶棒接触验电器金属球，看到验
电器的两片金属箔张开，说明橡胶棒 ，橡胶棒与毛皮
摩擦使电荷从一个物体 到另一个物体。
48

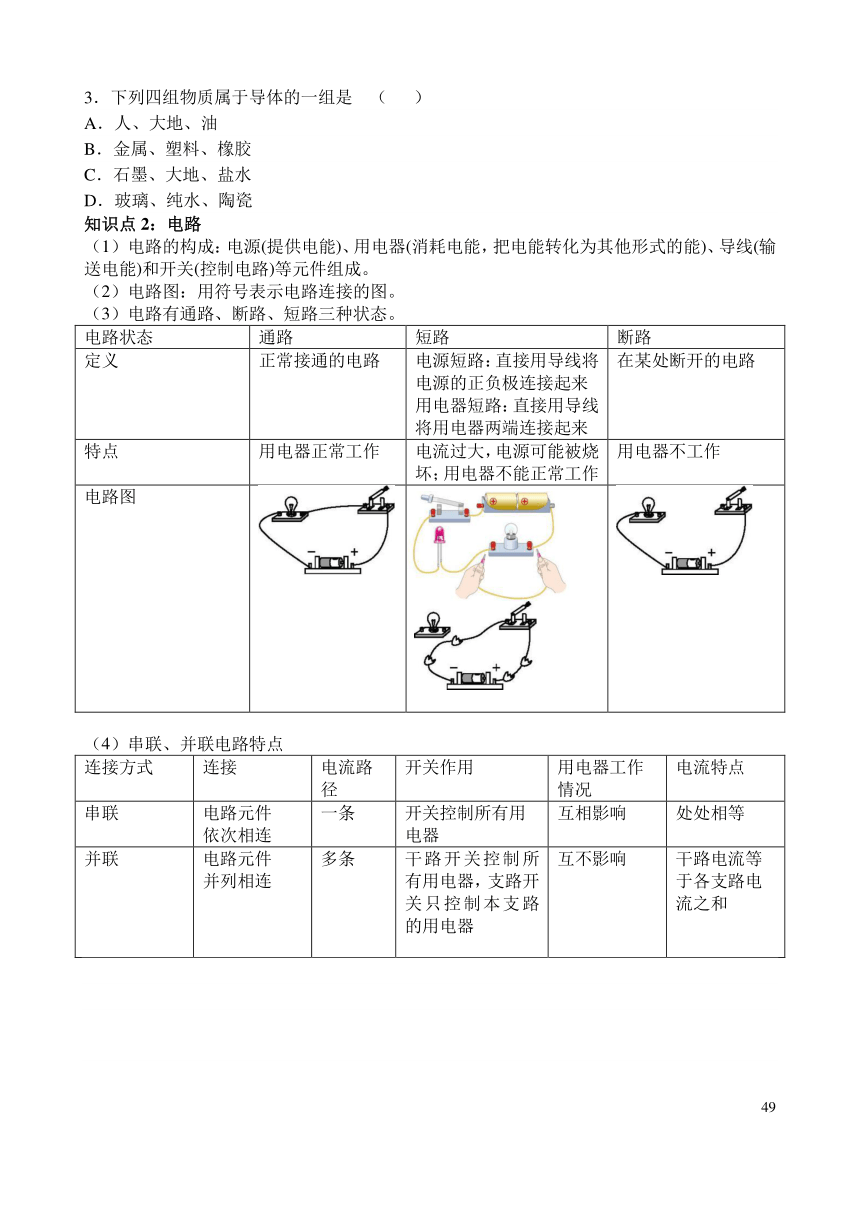

3．下列四组物质属于导体的一组是 （ ）
A．人、大地、油
B．金属、塑料、橡胶
C．石墨、大地、盐水
D．玻璃、纯水、陶瓷
知识点 2：电路
（1）电路的构成：电源(提供电能)、用电器(消耗电能，把电能转化为其他形式的能)、导线(输
送电能)和开关(控制电路)等元件组成。
（2）电路图：用符号表示电路连接的图。
（3）电路有通路、断路、短路三种状态。
电路状态 通路 短路 断路
定义 正常接通的电路 电源短路：直接用导线将 在某处断开的电路
电源的正负极连接起来
用电器短路：直接用导线
将用电器两端连接起来
特点 用电器正常工作 电流过大，电源可能被烧 用电器不工作
坏；用电器不能正常工作
电路图
（4）串联、并联电路特点
连接方式 连接 电流路 开关作用 用电器工作 电流特点
径 情况
串联 电路元件 一条 开关控制所有用 互相影响 处处相等
依次相连 电器
并联 电路元件 多条 干路开关控制所 互不影响 干路电流等
并列相连 有用电器，支路开 于各支路电
关只控制本支路 流之和
的用电器
49
▲典型训练：
1．如图所示的电路中，要使灯 L1 单独发光，应只闭合开关 ；要使灯 L1、L2 串联，
应闭合开关 ；要使灯 L1、L2 并联，应闭合开关 ；若闭合开关 ，
就会造成电源短路。
2．小明连好一个实物电路，请你帮他画出这个电路的电路图。
知识点 3：电流
（1）形成：电荷的定向移动形成电流。
（2）定义：表示电流强弱的物理量，用符号 I 表示。
（3）条件：要得到持续的电流必须在闭合电路中有电源。
（4）方向：正电荷定向移动的方向。在电源外部，电流从电源的正极流向负极。
（5）单位：电流的国际单位是安培，简称安，符号是A，比其小的两个单位分别是mA和
3 3
μ A,它们之间的换算关系是1 A=10 mA、1 mA=10 μ A.。
（6）电流的测量——电流表
a：一般是双量程，分别是“0～3 A”、“0～0.6 A”，对应的分度值分是0.1A、0.02A。
b：必须将电流表与所测用电器串联。
c：电流必须从正接线柱流入，从负接线柱流出。
d：必须正确选择量程。
e：不允许把电流表直接连到电源的两极！
解读：
1．电流表在电路中相当于一根导线，故不能直接接在电源两极上，也不能与被测电路并联，
否则电流过大，损坏电流表。
50
▲典型训练：
1．某种电脑键盘清洁器有两个开关，开关 S1 只控制照明用的小灯泡 L，开关 S2 只控制吸尘
用的电动机 M。在图所示的四个电路图中，符合上述要求的是( )
S2 S2
M
M M M
S S S1 2 1
L S L L L 1 S1 S2
A B C D
2．为了测量通过灯泡 L1 的电流，电流表接在如图所示电路中的
位置（ ）
A．只能在 A 处
B．只能在 B 处
C．只能在 C 处
D．A、B、C 三处都可以
3．如图所示，当开关 S 闭合时，灯 L1、L2 均不亮。某同学用
一根导线探究其故障：当把导线并接在灯 L1 两端时发现灯 L2
亮，灯 L1 不亮；当把导线并接在灯 L2 两端时发现两灯都不亮，
由此可知（ ）
A．灯 L1 短路 B．灯 L1 断路
C．灯 L2 短路 D．灯 L2 断路
【典型实验】
实验一：探究串、并联电路中的电流规律
◆实验分析：
1．画出电路图、连接实物图。
2．电流表的使用和读数。
3．电流表问题分析(实验过程中如果电流表指针反向偏转，证明电流表正负接线柱接反了；
如果正向偏转幅度过小，证明量程选择过大；如果正向偏转超过表盘量程，到达右边没有刻
度位置，证明量程选择过小)。
4．电路故障分析。
5．换用不同的灯泡多次测量的目的是得出普遍性、科学性和正确性的结论。
6．实验结论总结及其应用。
▲典型训练：
1．如图所示(甲)、(乙)是小明同学设计的探究串、并联电路电流规律的两个电路图，他在实
验中分别得到表一和表二两组数据。
51
表一 表二
测量位置 C B A 测量位置 C B A
电流/A 0.5 0.3 0.2 电流/A 0.2 0.2 0.2
（1）表一是根据 电路图测出的，结论为： 。
（2）表二是根据 电路图测出的，结论为： 。
（3）从表格数据可以发现小明同学探究串、并联电路电流规律的实验存在一定的问题，请
指出小明实验的不足之处，并说明改进方法： 。 .
（4）小明想测量(乙)图中 C 点电流，估计电流在 0.5 A
左右，请你根据(乙)图的电路图连接好(丙)图的实物图。
（5）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接
电路时，他忘了 。
（6）在(乙)图中，他先将电流表接 A 处，闭合开关后，观察到灯 L2 发光，但灯 L1 不发光。
电流表的示数为零，电路可能存在的故障是 。
（7）他在测量(甲)图 B 处的电流时，发现电流表的指针偏转如图(丁)所示，原因是 ，
在排除故障后，电流表的示数如图(戊)所示，则电流表的示数为 A。
52
（8）实验结束后，小明又利用器材连接了如图(戌)所示的电路图，当开关 S 由断开到闭合时，
电流表 A2 的示数 (选填“增大”“减小”或“不变”)。
（9）小明利用探究的串、并联电路中电流的规律，很快解决了以下问题：
图中(己)电流表 A1 的示数为 0.8 A，电流表 A2 的示数为 0.5 A，则流
过 L1 的电流为 A。
【提升训练】
1．下列各电路中，闭合全部开关，两个灯泡不能都发光的电路是（ ）
2．以下电路连接中，电流表连接正确的是（ ）
2．某银行金库大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，一把钥匙
无法打开，要两把钥匙同时使用才能使电动机(用符号 表示)工作从而把大门打开。图中符
合这一要求的电路图是（ ）
4．如图，小强在使用电流表时将其接在了灯 L1 的两端，此时如果闭合开关，一定会发生（ ）
A．电源烧坏
B．电流表损坏
C．灯 L1 不亮
D．灯 L2 的灯丝烧断
