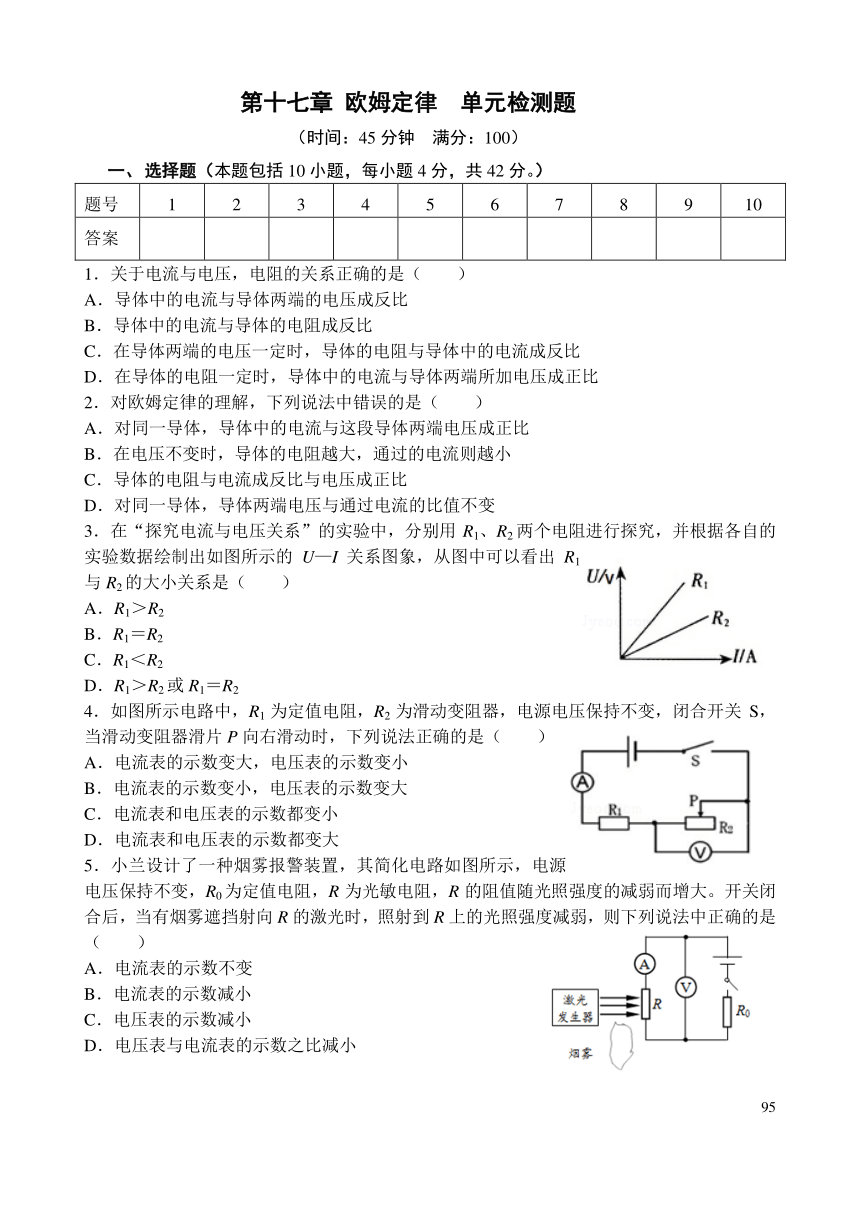

第十七章 欧姆定律 单元检测题
（时间：45 分钟 满分：100）
一、 选择题（本题包括 10 小题，每小题 4 分，共 42 分。）
题号 1 2 3 4 5 6 7 8 9 10
答案
1．关于电流与电压，电阻的关系正确的是（ ）
A．导体中的电流与导体两端的电压成反比
B．导体中的电流与导体的电阻成反比
C．在导体两端的电压一定时，导体的电阻与导体中的电流成反比
D．在导体的电阻一定时，导体中的电流与导体两端所加电压成正比
2．对欧姆定律的理解，下列说法中错误的是（ ）
A．对同一导体，导体中的电流与这段导体两端电压成正比
B．在电压不变时，导体的电阻越大，通过的电流则越小
C．导体的电阻与电流成反比与电压成正比
D．对同一导体，导体两端电压与通过电流的比值不变
3．在“探究电流与电压关系”的实验中，分别用 R1、R2 两个电阻进行探究，并根据各自的
实验数据绘制出如图所示的 U—I 关系图象，从图中可以看出 R1
与 R2的大小关系是（ ）
A．R1＞R2
B．R1＝R2
C．R1＜R2
D．R1＞R2或 R1＝R2
4．如图所示电路中，R1 为定值电阻，R2 为滑动变阻器，电源电压保持不变，闭合开关 S，
当滑动变阻器滑片 P 向右滑动时，下列说法正确的是（ ）
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
5．小兰设计了一种烟雾报警装置，其简化电路如图所示，电源
电压保持不变，R0为定值电阻，R 为光敏电阻，R 的阻值随光照强度的减弱而增大。开关闭
合后，当有烟雾遮挡射向 R 的激光时，照射到 R 上的光照强度减弱，则下列说法中正确的是
（ ）
A．电流表的示数不变
B．电流表的示数减小
C．电压表的示数减小
D．电压表与电流表的示数之比减小
95

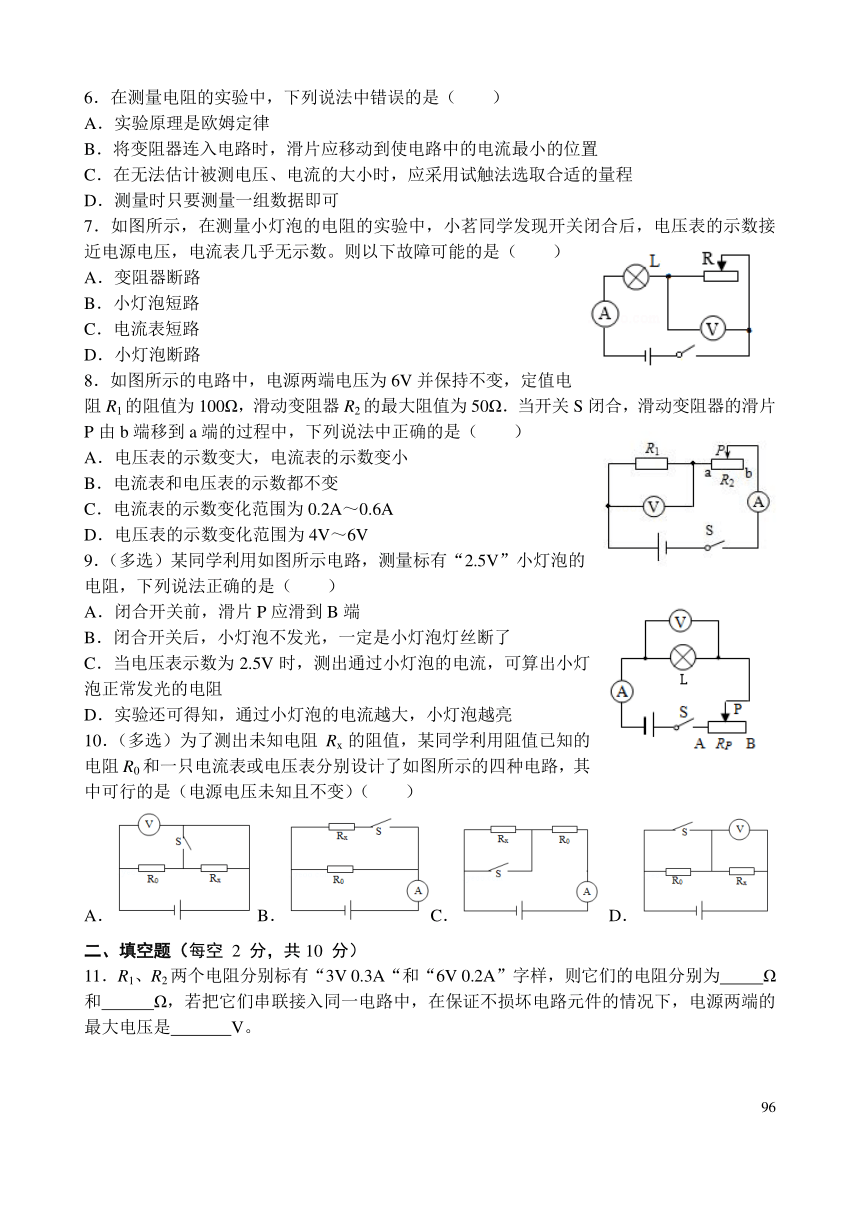

6．在测量电阻的实验中，下列说法中错误的是（ ）
A．实验原理是欧姆定律
B．将变阻器连入电路时，滑片应移动到使电路中的电流最小的位置
C．在无法估计被测电压、电流的大小时，应采用试触法选取合适的量程
D．测量时只要测量一组数据即可
7．如图所示，在测量小灯泡的电阻的实验中，小茗同学发现开关闭合后，电压表的示数接
近电源电压，电流表几乎无示数。则以下故障可能的是（ ）
A．变阻器断路
B．小灯泡短路
C．电流表短路
D．小灯泡断路
8．如图所示的电路中，电源两端电压为 6V 并保持不变，定值电
阻 R1的阻值为 100Ω，滑动变阻器 R2 的最大阻值为 50Ω．当开关 S 闭合，滑动变阻器的滑片
P 由 b 端移到 a 端的过程中，下列说法中正确的是（ ）
A．电压表的示数变大，电流表的示数变小
B．电流表和电压表的示数都不变
C．电流表的示数变化范围为 0.2A～0.6A
D．电压表的示数变化范围为 4V～6V
9．（多选）某同学利用如图所示电路，测量标有“2.5V”小灯泡的
电阻，下列说法正确的是（ ）
A．闭合开关前，滑片 P 应滑到 B 端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为 2.5V 时，测出通过小灯泡的电流，可算出小灯
泡正常发光的电阻
D．实验还可得知，通过小灯泡的电流越大，小灯泡越亮
10．（多选）为了测出未知电阻 Rx 的阻值，某同学利用阻值已知的
电阻 R0 和一只电流表或电压表分别设计了如图所示的四种电路，其
中可行的是（电源电压未知且不变）（ ）
A． B． C． D．
二、填空题（每空 2 分，共 10 分）
11．R1、R2 两个电阻分别标有“3V 0.3A“和“6V 0.2A”字样，则它们的电阻分别为 Ω
和 Ω，若把它们串联接入同一电路中，在保证不损坏电路元件的情况下，电源两端的
最大电压是 V。
96
12．甲、乙两灯串联在 8V 的电路上，己知两灯电阻之比为 R 甲:R 乙＝1:3，通过甲的电流是
0.2A，则 R 甲为 Ω，乙灯两端的电压是 V。
三、作图实验探究题（本题共 4 个小题，13 题 8 分， 14 题 8 分，15 题 10 分，共 26 分）
13．在探究电流与电压关系的实验中，已有器材：干电池、电压表、电流表、滑动变阻器、
开关导线和阻值不同的定值电阻若干个。
（1）请你用笔画线替代导线，将图中的电路连接完整。要求滑片向右滑动时，变阻器连入
电路的电阻变大。
（2）实验时，闭合开关，将滑片移到某位置，记下电压表和电流表的示数，接下来的操作
是 。
A．断开开关，结束实验，整理好器材
B．将滑片移动到另外几个位置，分别记下电压表和电流表的示数
C．换用另一个定值电阻，将滑片移动到某位置，记下电压表和电流表的示数
（3）小明记录的实验数据如下表。分析可知，通过定值电阻的电流和其两端的电压 。
实验次数 1 2 3 4 5 6
电压 U/V 0.3 0.6 0.9 1.2 1.5 1.8
电流 I/A 0.08 0.15 0.23 0.30 0.38 0.45
（4）有同学建议小明再用其他规格电阻重复以上实验，请对此建议的科学性进行评估：
。
14．在探究“电压一定，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电
压恒为 3V），电流表、电压表各一个，开关一个，定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），
滑动变阻器，导线若干。
（1）小明将器材连成了如图所示的电路，同学发现有很大的问题。但只需改动一根导线，
97
就能恢复正确连接。请找出错误的导线打“×”，再画出正确的接线。
（2）改正错误后闭合开关时，小明发现电流表示数为 0，电压表的示数接近 3V，则电路发
生的故障可能是 。
（3）表中是排除故障后正确进行实验记录的实验数据，要顺利完成实验，他选择的滑动变
阻器的最大阻值不能小于 Ω。
次数 1 2 3 4 5
R/Ω 5 10 15 20 25
I/A 0.4 0.2 0.13 0.1 0.08
（4）从表中的数据分析，我们可以得出的结论是 。
15．要测量一只额定电压为 2.5V 小灯泡的电阻（电阻大约在 6～10Ω 之间），刘星同学连接
如图所示的电路。
（1）请用笔画线代替导线将图中的电路连接完整（要求连线不得交叉，电压表的量程选择
要恰当）。
（2）在连接电路时，开关应 （选填“断开”或“闭合”），滑片应移到最 （选
填“左”或“右”）端。
（3）闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是 。
A．检查电路是否断路
B．移动滑动变阻器滑片，观察小灯泡是否发光
（4）实验完成后，刘星将有关数据和现象填在表格里：
次数 电压 U/V 电流 I/A 灯泡亮度
1 1.5 0.2 灯光微弱
2 2.2 0.28 较暗
3 2.5 0.3 正常发光
4 3.0 0.32 很亮
由此可知，小灯泡在正常发光时的电阻是 （保留一位小数），从表中数据可知，
灯丝的电阻随两端电压的增加而 （选填“变大”或“变小”），电阻变化的本质是灯
丝的电阻受 影响。
98
四、综合应用题（本题共 2 个小题，22 分。）
16．如图所示电路，电源电压为 9V，且保持不变。当滑动变阻器的滑片 P 滑到最左端
a 端时，电流表的示数为 I1=0.3A；当滑片 P 滑到最右端 b 端时，电流表示数为 I2=0.18A。
求：（1）R1 的阻值；
（2）滑动变阻器的最大阻值。
17．如图所示的电路中电源电压保持不变，R1=R2=R3=20Ω，当 S1、S2 都断开，电流表示数
是 0.3A，求：
（1）电源电压；
（2）S1、S2都闭合时，电流表示数是多少？
99
