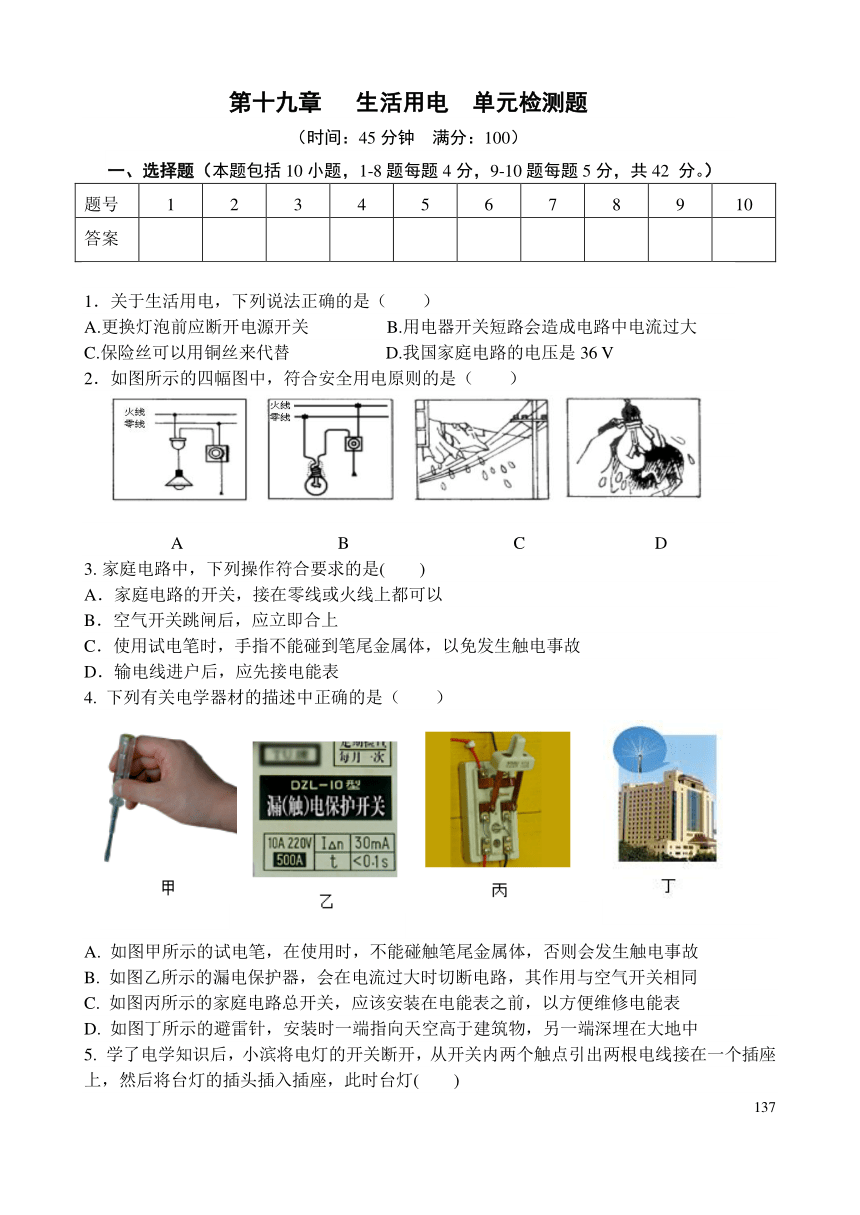

第十九章 生活用电 单元检测题
（时间：45 分钟 满分：100）
一、选择题（本题包括 10 小题，1-8 题每题 4 分，9-10 题每题 5 分，共 42 分。）
题号 1 2 3 4 5 6 7 8 9 10
答案
1．关于生活用电，下列说法正确的是（ ）
A.更换灯泡前应断开电源开关 B.用电器开关短路会造成电路中电流过大
C.保险丝可以用铜丝来代替 D.我国家庭电路的电压是 36 V
2．如图所示的四幅图中，符合安全用电原则的是（ ）
A B C D
3. 家庭电路中，下列操作符合要求的是( )
A．家庭电路的开关，接在零线或火线上都可以
B．空气开关跳闸后，应立即合上
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．输电线进户后，应先接电能表
4. 下列有关电学器材的描述中正确的是（ ）
A. 如图甲所示的试电笔，在使用时，不能碰触笔尾金属体，否则会发生触电事故
B. 如图乙所示的漏电保护器，会在电流过大时切断电路，其作用与空气开关相同
C. 如图丙所示的家庭电路总开关，应该安装在电能表之前，以方便维修电能表
D. 如图丁所示的避雷针，安装时一端指向天空高于建筑物，另一端深埋在大地中
5. 学了电学知识后，小滨将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座
上，然后将台灯的插头插入插座，此时台灯( )
137

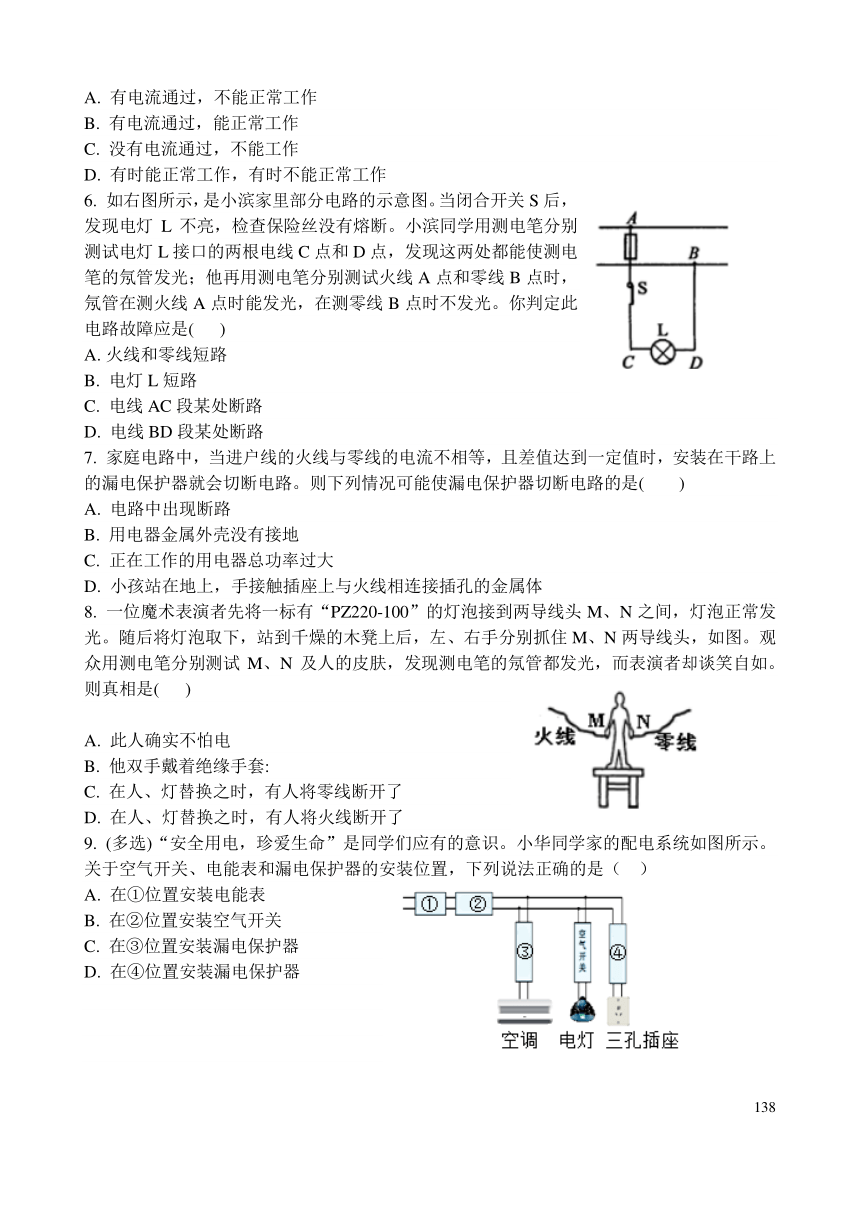

A. 有电流通过，不能正常工作
B. 有电流通过，能正常工作
C. 没有电流通过，不能工作
D. 有时能正常工作，有时不能正常工作
6. 如右图所示，是小滨家里部分电路的示意图。当闭合开关 S 后，
发现电灯 L 不亮，检查保险丝没有熔断。小滨同学用测电笔分别
测试电灯 L 接口的两根电线 C 点和 D 点，发现这两处都能使测电
笔的氖管发光；他再用测电笔分别测试火线 A 点和零线 B 点时，
氖管在测火线 A 点时能发光，在测零线 B 点时不发光。你判定此
电路故障应是( )
A. 火线和零线短路
B. 电灯 L 短路
C. 电线 AC 段某处断路
D. 电线 BD 段某处断路
7. 家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上
的漏电保护器就会切断电路。则下列情况可能使漏电保护器切断电路的是( )
A. 电路中出现断路
B. 用电器金属外壳没有接地
C. 正在工作的用电器总功率过大
D. 小孩站在地上，手接触插座上与火线相连接插孔的金属体
8. 一位魔术表演者先将一标有“PZ220-100”的灯泡接到两导线头 M、N 之间，灯泡正常发
光。随后将灯泡取下，站到千燥的木凳上后，左、右手分别抓住 M、N 两导线头，如图。观
众用测电笔分别测试 M、N 及人的皮肤，发现测电笔的氖管都发光，而表演者却谈笑自如。
则真相是( )
A. 此人确实不怕电
B. 他双手戴着绝缘手套:
C. 在人、灯替换之时，有人将零线断开了
D. 在人、灯替换之时，有人将火线断开了
9. (多选)“安全用电，珍爱生命”是同学们应有的意识。小华同学家的配电系统如图所示。
关于空气开关、电能表和漏电保护器的安装位置，下列说法正确的是（ ）
A. 在①位置安装电能表
B. 在②位置安装空气开关
C. 在③位置安装漏电保护器
D. 在④位置安装漏电保护器
138
10. 如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述错误的是
A. 甲图中测电笔的使用方法是错误的
B. 乙图中电路的接法是正确的
C. 丙图中有关家庭用电中电路的连接是错误的
D. 丁图中用湿手接触台灯的做法是正确的
二、填空题（每空 2 分，共 20 分）
11．家庭电路中的熔断器内装有熔丝。熔断器的陶瓷外壳属于_______ 选填“导体”或“绝
缘体” ，当家庭电路中电流过大时，熔丝会自动熔断，这是利用了电流的_______效应；相
同长度和材料做成的熔丝，_______ 选填“粗”或“细” 的更容易熔断。
12．如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板
内某轴转动．根据你的生活经验，你认为_______ 选填“甲”或
“乙” 较易损坏，这是因为按动这种开关的_______较小，按动
需要的力较大；墙壁开关应与所控制的电灯_________联。
13. 小红家电子式电能表的表盘上标有“ （ ）”，表示每消耗 的电能，
指示灯闪烁 3200 次，若某次家庭电路中只有一台电热水器在工作，小红发现该电能表的指
示灯在 4min 内闪烁 320 次，则该热水器的实际功率是_____________W。若某次电灯的开关
断开时，小红用测电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光，据此，
小红_________ 选填“能”或“不
能”）确定该开关接在火线上。
14. 如图所示是造成家庭电路中电
线发热燃烧的两种常见情况，其中
图________ 选填“甲”或“乙” 所
示情况是总功率过大；另一种情况
是电路发生了________现象。
三、作图实验探究题（本题共 4个
小题，共 24分）
139
15．下图是某款带 LED 指示灯的开关。现用该开关控制一个“ ”的节能灯，已知：
开关断开时，LED 指示灯不亮，节能灯不工作；开关闭合时，LED 指示灯亮，节能灯正常工
作；若 LED 指示灯损坏，节能灯仍能在开关闭合时正常工作。请在右图中画出符合题目和安
全用电要求的电路。
16．用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：
符合安全用电原则，熔断器控制插座，拉线开关控制电灯。
17． 如图所示家庭电路，室内两只照明的白炽灯
由一个开关控制，并均能正常发光，墙上有一个
固定的三孔插座。请根据安全用电的原则把电路
连接完整。
18．图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。图乙方框
内是其内部示意图，“〇”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，
开关只控制灯泡，方框内导线只允许连在接线柱上。
140
四、计算题（14 分）
19. 在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习
了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是 20V，当用户的总功
率是 .6kW 时，用户实际得到的电压是 215V 试求：
此时，标有“ 20V 100W”的白炽灯的实际电功率是多少？通过分析说明灯泡亮度变化
的原因？
当用户的总功率是 .6kW 时，通过输电线的电流是多少？输电线的电阻是多少？在 3h 内
输电线上消耗的电能是多少？ 忽略温度对灯丝电阻的影响
