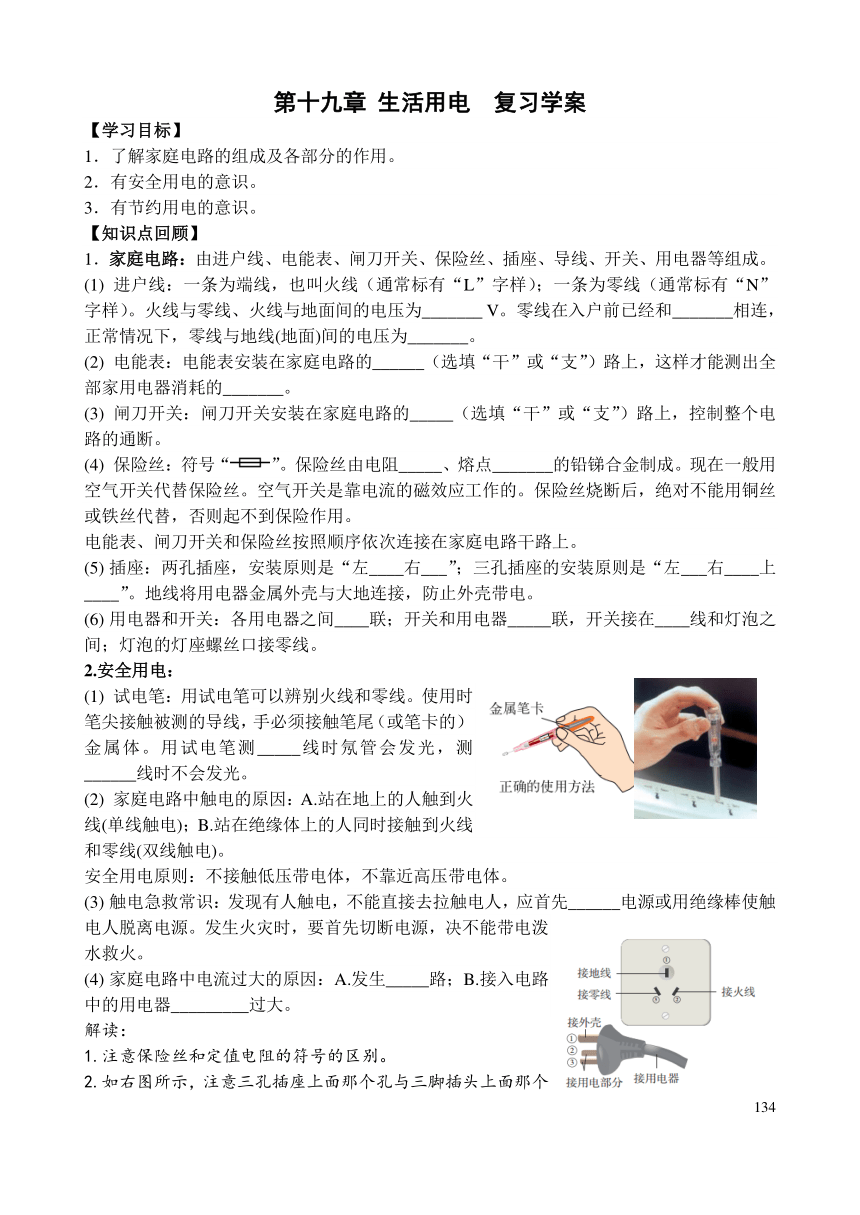

第十九章 生活用电 复习学案
【学习目标】
1．了解家庭电路的组成及各部分的作用。
2．有安全用电的意识。
3．有节约用电的意识。
【知识点回顾】
1．家庭电路：由进户线、电能表、闸刀开关、保险丝、插座、导线、开关、用电器等组成。
(1) 进户线：一条为端线，也叫火线（通常标有“L”字样）；一条为零线（通常标有“N”
字样）。火线与零线、火线与地面间的电压为_______ V。零线在入户前已经和_______相连，
正常情况下，零线与地线(地面)间的电压为_______。
(2) 电能表：电能表安装在家庭电路的______（选填“干”或“支”）路上，这样才能测出全
部家用电器消耗的_______。
(3) 闸刀开关：闸刀开关安装在家庭电路的_____（选填“干”或“支”）路上，控制整个电
路的通断。
(4) 保险丝：符号“ ”。保险丝由电阻_____、熔点_______的铅锑合金制成。现在一般用
空气开关代替保险丝。空气开关是靠电流的磁效应工作的。保险丝烧断后，绝对不能用铜丝
或铁丝代替，否则起不到保险作用。
电能表、闸刀开关和保险丝按照顺序依次连接在家庭电路干路上。
(5) 插座：两孔插座，安装原则是“左____右___”；三孔插座的安装原则是“左___右____上
____”。地线将用电器金属外壳与大地连接，防止外壳带电。
(6) 用电器和开关：各用电器之间____联；开关和用电器_____联，开关接在____线和灯泡之
间；灯泡的灯座螺丝口接零线。
2.安全用电：
(1) 试电笔：用试电笔可以辨别火线和零线。使用时
笔尖接触被测的导线，手必须接触笔尾（或笔卡的）
金属体。用试电笔测_____线时氖管会发光，测
______线时不会发光。
(2) 家庭电路中触电的原因：A.站在地上的人触到火
线(单线触电)；B.站在绝缘体上的人同时接触到火线
和零线(双线触电)。
安全用电原则：不接触低压带电体，不靠近高压带电体。
(3) 触电急救常识：发现有人触电，不能直接去拉触电人，应首先______电源或用绝缘棒使触
电人脱离电源。发生火灾时，要首先切断电源，决不能带电泼
水救火。
(4) 家庭电路中电流过大的原因：A.发生_____路；B.接入电路
中的用电器_________过大。
解读：
1.注意保险丝和定值电阻的符号的区别。
2.如右图所示，注意三孔插座上面那个孔与三脚插头上面那个
134
脚的区别。
3.一般情况下，大功率用电器或有金属外壳的用电器要用到三孔插座，比如电水壶、空调、
烤箱等；小功率用电器，一般用两孔插座，比如电视机、台灯、小台扇、充电手电筒等。
4.如果把三脚插头上面那个插头扳倒，勉强插入两孔插座中去，尽管用电器可以正常工作，
但是不能在漏电事故发生时，保障人体安全。三脚插头最上面那个脚比另外两脚要长，也是
为了保护人体安全。
5.保险丝的选取原则是等于或略大于电路中允许流过的最大电流。并不是保险丝越粗越好。
【典型实验】
保险丝的作用
◆实验分析：
（1）AB 两个接线柱之间是保险丝，CD 两个接线柱之间是一段铜丝，两者的长短和粗细均
相同。
（2）移动滑动变阻器的滑片，观察两段金属丝，_____丝会先熔化。
（3）保险丝和铜丝串联，所以流过它们的电流_______。保险丝的电阻较____，熔点较_____，
根据 2Q=I Rt，在相同时间内，保险丝产生的热量_______，所以最先熔断。
（4）不同粗细的保险丝有不同是额定电流，当通过保险
丝的电流小于或等于额定电流时，保险丝________；当通
过保险丝的电流大于额定电流，达到或超过它的熔断电流
时，保险丝________，从而切断电路。
【提升训练】
1．下列关于生活用电的说法正确的是（ ）
A．家庭电路中开关接在火线或零线上都可以
B．当保险丝熔断后，可以用铜丝代替
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．发生触电事故时，应立即切断电源
2．下列关于生活用电的说法中错误的是（ ）
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连接在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
3．下列有关生活用电的说法，不正确的是（ ）
A．家庭电路安装漏电保护器，使用三线插头都是防止漏电而采取的安全措施
B．消耗电能的多少用电能表来计量
C．家庭电路中电流过大的原因是用电器的总功率过大或电路发生短路
D．使用试电笔时，为了安全手指不能接触笔尾的金属体
4．关于家庭电路和安全用电的说法中，正确的是（ ）
A．使用试电笔时，人体必需接触笔尖金属体
B．控制灯泡的开关要接在零线和灯泡之间
C．家庭电路中电流过大的原因一定是发生短路
135
D．在生活中要做到：不接触低压带电体，不靠近高压带电体
5. 家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的 a、b、c、d 四点(如
图所示)，只有测 a 点时氖管发光，若电路中只有一处故障，则故障可能是( )
A．进户零线断路
B．灯泡 L 断路
C．开关 S 接触不良
D．导线 cd 断路
6. 如图甲所示，是小明家的一个插线板。他在使用中发现：插线板上的指示灯在开关闭合时
会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，
请你在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源接通。
