【人教版】物理九年级全册 15.3 串联和并联 学案（pdf版，无答案）

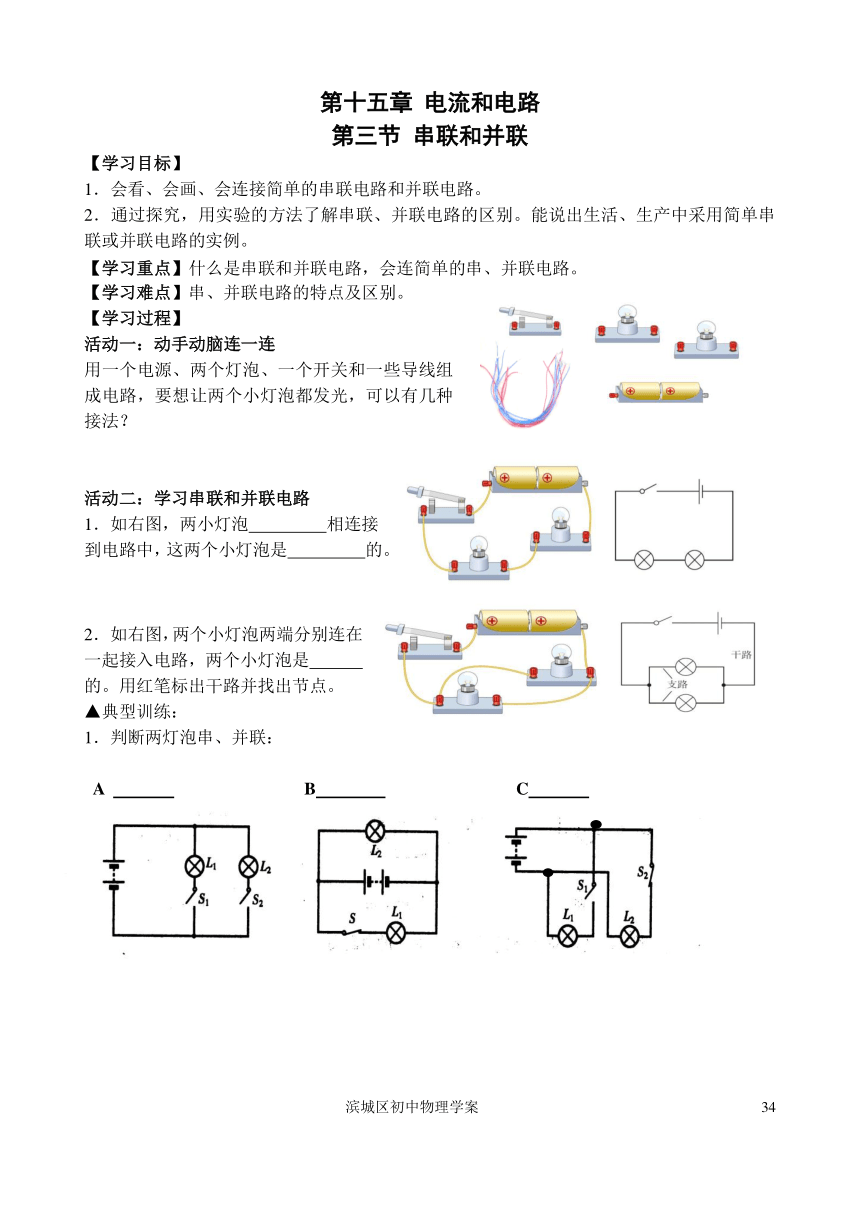

第十五章 电流和电路
第三节 串联和并联
【学习目标】
1．会看、会画、会连接简单的串联电路和并联电路。
2．通过探究，用实验的方法了解串联、并联电路的区别。能说出生活、生产中采用简单串
联或并联电路的实例。
【学习重点】什么是串联和并联电路，会连简单的串、并联电路。
【学习难点】串、并联电路的特点及区别。
【学习过程】
活动一：动手动脑连一连
用一个电源、两个灯泡、一个开关和一些导线组
成电路，要想让两个小灯泡都发光，可以有几种
接法？
活动二：学习串联和并联电路
1．如右图，两小灯泡 相连接
到电路中，这两个小灯泡是 的。
2．如右图，两个小灯泡两端分别连在
一起接入电路，两个小灯泡是
的。用红笔标出干路并找出节点。
▲典型训练：
1．判断两灯泡串、并联：
A B C
滨城区初中物理学案 34

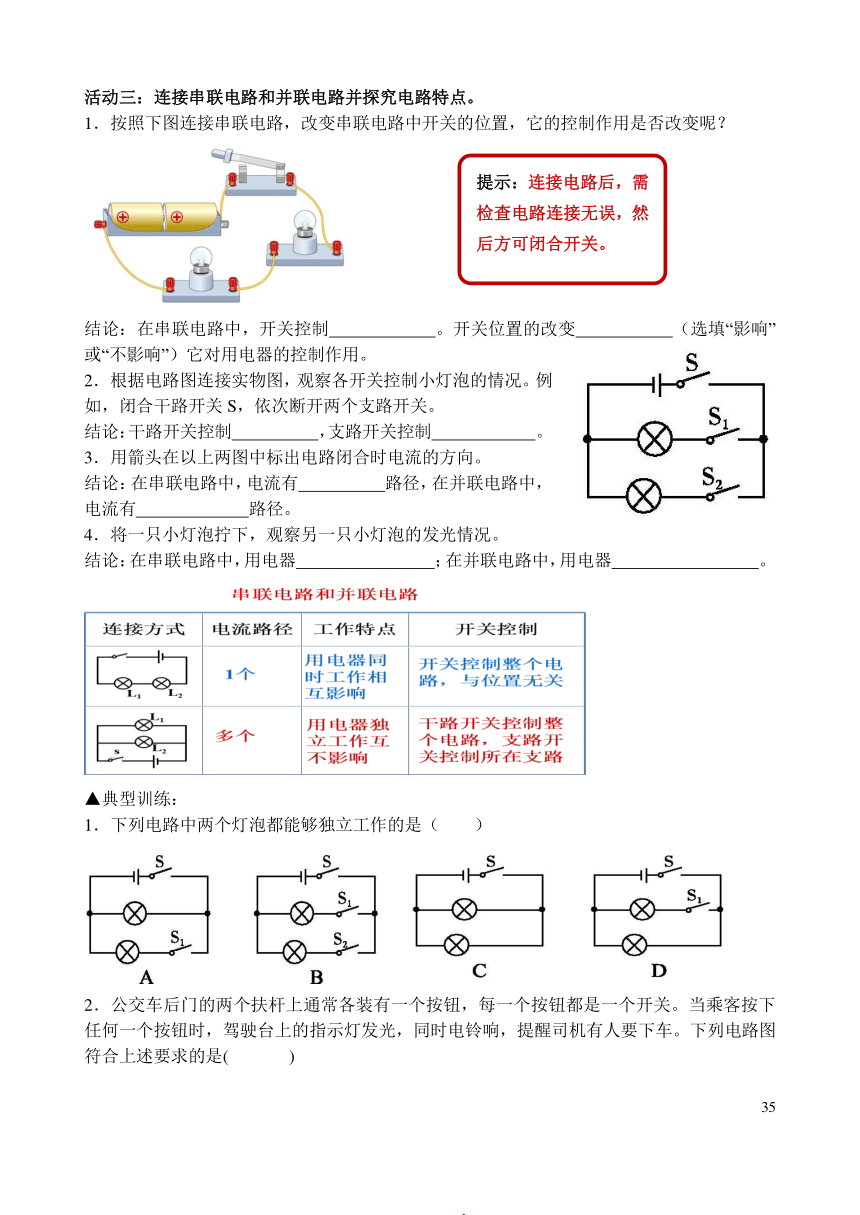

活动三：连接串联电路和并联电路并探究电路特点。
1．按照下图连接串联电路，改变串联电路中开关的位置，它的控制作用是否改变呢？
提示：连接电路后，需
检查电路连接无误，然
后方可闭合开关。
结论：在串联电路中，开关控制 。开关位置的改变 （选填“影响”
或“不影响”）它对用电器的控制作用。
2．根据电路图连接实物图，观察各开关控制小灯泡的情况。例
如，闭合干路开关 S，依次断开两个支路开关。
结论：干路开关控制 ，支路开关控制 。
3．用箭头在以上两图中标出电路闭合时电流的方向。
结论：在串联电路中，电流有 路径，在并联电路中，
电流有 路径。
4．将一只小灯泡拧下，观察另一只小灯泡的发光情况。
结论：在串联电路中，用电器 ；在并联电路中，用电器 。
▲典型训练：
1．下列电路中两个灯泡都能够独立工作的是（ ）
2．公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。当乘客按下
任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。下列电路图
符合上述要求的是( )
35
干路开关控制
多
3．在参观人民检察院未成年人法治教育基地时，小明发现,在一处地面上有“沉迷网络”“交
友不慎”两个圆形模块.用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育
短片。下列有关分析正确的是( )
A．两个模块相当于开关，彼此串联
B．两个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
活动四：生活中的电路
烘托气氛的彩色小灯泡一般是 ；家庭中的多个用电器是 。
▲典型训练：
1．马路上的路灯总是一齐亮，一齐灭。如果它们其中一盏灯的灯丝断了，其它灯
仍能正常发光。根据这些现象判断路灯是（ ）
A．不能确定是何种连接方式
B．可能是串联的，也可能是并联的
C．并联的
D．串联的
2．如图，学校有前后两个门，在前后门各装一个按钮开关，学校传达室有甲乙两盏灯和电
池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮，请画出电路图并连
接实物图。
36
【课堂练习】
1．如图所示，开关 S 闭合时，灯泡 L1、L2 组成并联电路的是( )
2．家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是( )
3．如图所示，它是简化了的电冰箱内的电路图，图中 M 是压缩机用的电动机，L 是冰箱内
照明灯，则下列判断中不正确的是（ ）
A．冰箱门打开时，S2断开，灯与电动机并联
B．冰箱门打开时，S2闭合，灯与电动机并联
C．冰箱门关上时，S2就自动断开
D．冰箱内降到设定的温度时，开关 S1就自动断开
4．随着经济的高速发展，越来越多的家庭购买了小汽车，晓华同学家
就购买了一辆国产车。细心的晓华同学发现汽车在转弯时，位于同侧
的前后两个转向灯会同时闪，但偶尔也有车在转弯时只亮前灯或后灯。
则位于汽车同侧的前后两个转向灯的连接方式为________。要打开转
向灯，司机要拨动一下方向盘旁的一根杆子，如图所示，这根杆子的
作用相当于电路中的________。
5．小明观察到楼梯过道里有种路灯，只有在光线暗且有响声时才亮，经查找资料发现它是
由光控开关（光线暗时自动接通）和声控开关（有声响时自动接通）________（选填“串联”
或“并联”）控制的。
6．如右图，火车在两节车厢之间有两间厕所，只有当
两间厕所的门都关上时（每扇门相当于一个开关），车
厢中指示牌内的指示灯才会发光，指示牌就会显示“厕
所有人”字样，提醒旅客两间厕所内都有人。请你把
图中的各元件符号连接成符合上述设计要求的电路图。
37
7．开关的闭合或断开对电路有着显著的影响，如右图所
示的电路中，使两盏灯都有电流流过的操作是（ ）
A．开关 S1、S2、S3都闭合
B．只闭合开关 S2、S3
C．只闭合开关 S2
D．只闭合开关 S1
8．如右图，要使L1和L2串联，应 ；要使L1和L2并联，应 ；开关 和
不能同时闭合。
9．请根据下列两幅实物图画出电路图。
甲 乙
甲 乙
10．有趣的“看护装置”。丽丽的爸爸是个养牛专业户，丽丽看到爸爸养的牛放置在一个有
趣的“装置”中，通过这个有趣的“装置”就可以知道牛群的安全状况．这个装置是用细导
线将牛群围住，合上开关后，牛在圈内吃草，此时值班室内灯亮而铃不响；当牛碰断围住的
细导线到圈外时，电铃便会响起来。
根据以上丽丽对这个有趣“装置”的描述，请你设计出符合要求的电路图。
【收获和疑惑】
★收获：
1．串联：两个用电器依次相连接到电路中。
2．并联：用电器并列连接到电路中。
3．串联电路的特点：电流只有一条路径；开关控制所有用电器；用电器相互影响。
4．并联电路的特点：电流有多条路径；干路开关控制所有用电器、支路开关只控制本支路；
用电器互不影响。
★疑惑：
