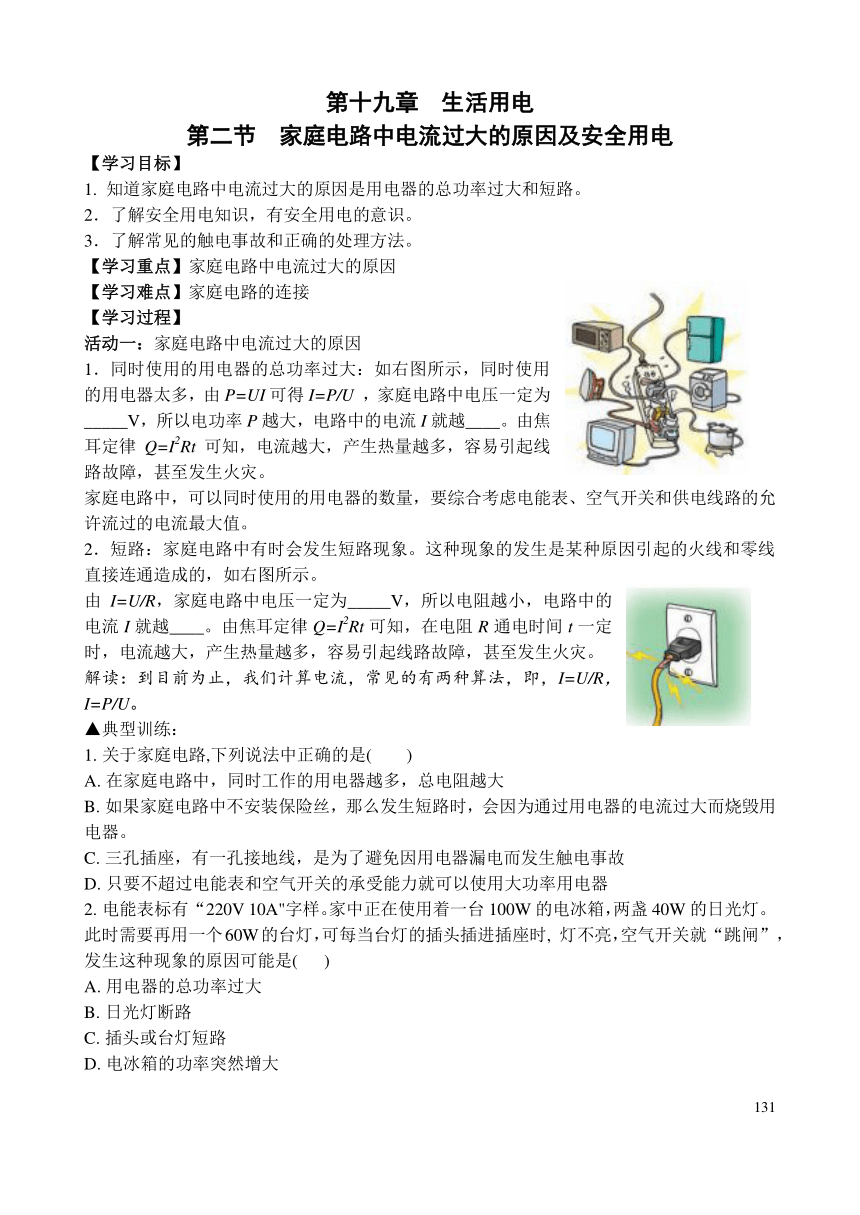

第十九章 生活用电
第二节 家庭电路中电流过大的原因及安全用电
【学习目标】
1. 知道家庭电路中电流过大的原因是用电器的总功率过大和短路。
2．了解安全用电知识，有安全用电的意识。
3．了解常见的触电事故和正确的处理方法。
【学习重点】家庭电路中电流过大的原因
【学习难点】家庭电路的连接
【学习过程】
活动一：家庭电路中电流过大的原因
1．同时使用的用电器的总功率过大：如右图所示，同时使用
的用电器太多，由 P=UI 可得 I=P/U ，家庭电路中电压一定为
_____V，所以电功率 P 越大，电路中的电流 I 就越____。由焦
耳定律 2Q=I Rt 可知，电流越大，产生热量越多，容易引起线
路故障，甚至发生火灾。
家庭电路中，可以同时使用的用电器的数量，要综合考虑电能表、空气开关和供电线路的允
许流过的电流最大值。
2．短路：家庭电路中有时会发生短路现象。这种现象的发生是某种原因引起的火线和零线
直接连通造成的，如右图所示。
由 I=U/R，家庭电路中电压一定为_____V，所以电阻越小，电路中的
电流 2I 就越____。由焦耳定律 Q=I Rt 可知，在电阻 R 通电时间 t 一定
时，电流越大，产生热量越多，容易引起线路故障，甚至发生火灾。
解读：到目前为止，我们计算电流，常见的有两种算法，即，I=U/R，
I=P/U。
▲典型训练：
1. 关于家庭电路,下列说法中正确的是( )
A. 在家庭电路中，同时工作的用电器越多，总电阻越大
B. 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用
电器。
C. 三孔插座，有一孔接地线，是为了避免因用电器漏电而发生触电事故
D. 只要不超过电能表和空气开关的承受能力就可以使用大功率用电器
2. 电能表标有“220V 10A"字样。家中正在使用着一台 100W 的电冰箱，两盏 40W 的日光灯。
此时需要再用一个60W的台灯，可每当台灯的插头插进插座时, 灯不亮，空气开关就“跳闸”，
发生这种现象的原因可能是( )
A. 用电器的总功率过大
B. 日光灯断路
C. 插头或台灯短路
D. 电冰箱的功率突然增大
131
活动二：安全用电常识
1．触电原因：人体直接或间接跟______线接触，并与零线或地线构成通路。
2．触电形式
①低压触电：双线触电（甲图），单线触电（乙图）
②高压触电：高压电弧触电（丙图），跨步电压触电（丁图）
3．防雷措施：雷电是大气中一种剧烈的__________。云层和大地之间的放电如果通过人体，
能够立即致人死亡；如果通过树木、建筑物，巨大的热量好空气的振动都会使它们受到严重
的破坏。因此，高达建筑物的顶端都有针状金属物，通过很粗的金属线与大地相连，可以防
雷，叫做___________。高压输电线最上面的两条导线也是用来________的。
4．触电救助：发现有人触电，先__________，再进行施救。
5．安全用电原则：__________低压带电体，__________高压带电体；更换灯泡，搬动用电
器前，应断开电源开关；不弄湿用电器，不损坏绝缘层；保险装置、插座、导线、家用电器
等达到使用寿命应及时更换。
解读：发现有人触电，先切断电源，再施救；不在高压线下放风筝、钓鱼等；不接触低压带电体，______
高压带电体；220V 的电压属于低压电，对人体是危险的！雷雨天气不可在大树下避雨，空旷的地方不要举
着伞奔跑。
▲典型训练：
1. 电灯的开关要接在___线和灯泡之间， 保险丝要求______较低，电阻较大，甲、乙两地相
距 40km，在甲、乙两地之间沿直线架设了两条输电线，已
知输电线每千米的电阻为 0.2Ω，现输电线在某处发生了短
路，为确定短路位置，检修员在甲地利用电压表、电流表和
电源接成如图所电路进行测量。当电压表的示数为 3.0V 时，
电流表的示数为 0.5A，则短路位置离甲地的距离为
________m。
2. 如图所示,a 图中甲站在干燥的木桌上，一只手接触到火线;b 图中乙站在干燥的木桌上，一
只手接触到火线,此时另有丙站在地面上用手去拉乙.则关于甲、乙、丙是否触电,正确的判断
是( )
A. 甲、乙、丙三人都发生了触电事故
B. 甲发生触电事故
C. 乙、丙二人只有乙发生了触电事故
D. 乙、丙二人都发生了触电事故
132
【课堂练习】
1. 关于生活用电的下列说法中正确的是（ ）
A．在家庭电路中各用电器都是串联的 B．能够使试电笔氖管发光的被测导线是零线
C． 使用电冰箱时必须使用两孔插座 D．电饭锅是利用电流的热效应工作的
2. 在家庭电路中，下列情况不会造成触电现象的是（ ）
A. 人站在地上，一只手接触火线
B. 人站在地上，两只手同时接触火线
C. 人站在地面上，两只手接触零线
D. 人站在绝缘凳上，一只手接触火线，一只手接触零线。
3.电工师傅常用一只额定电压为 220V 的灯泡 L0(检验灯泡)取代保险丝来检查新安装的照明
电路中每个支路的情况，如图所示。当 S 闭合后，再分别闭合 S1、S2、S3(每次只能闭合其中
之一)时，可能出现以下三种情况，试判断(选填“短路”、“断路”或“正常"):
(1) L0 不亮，说明该支路_______
(2) L0 正常发光，说明该支路__________
(3) L0 发光呈暗红色，说明该支路_____________
5．由于在疫情期间，小明和家人都在家中，用电比较多，经常同时开了很多用电器导致跳
闸，所以小明想研究家庭电路中的结构。如图所示，请用笔画线代替导线，将图中的拉线开
关、电灯、熔断器和插座接入家庭电路中。要求：
符合安全用电原则；熔断器控制插座；拉线开关控
制电灯。
【收获和疑惑】
★收获：
1.家庭电路中电流过大的原因是：_____________
和_____________。
2.安全用电原则：__________低压带电体，__________高压带电体；更换灯泡，搬动用电器
前，应______电源开关；不弄湿用电器，不损坏绝缘层；保险装置、插座、导线、家用电器
等达到使用寿命应及时_______。
3.触电原因：人体直接或间接跟______线接触，并与零线或地线构成通路
4.触电形式
①低压触电：_____________、_____________②高压触电：____________、_____________
★疑惑：
