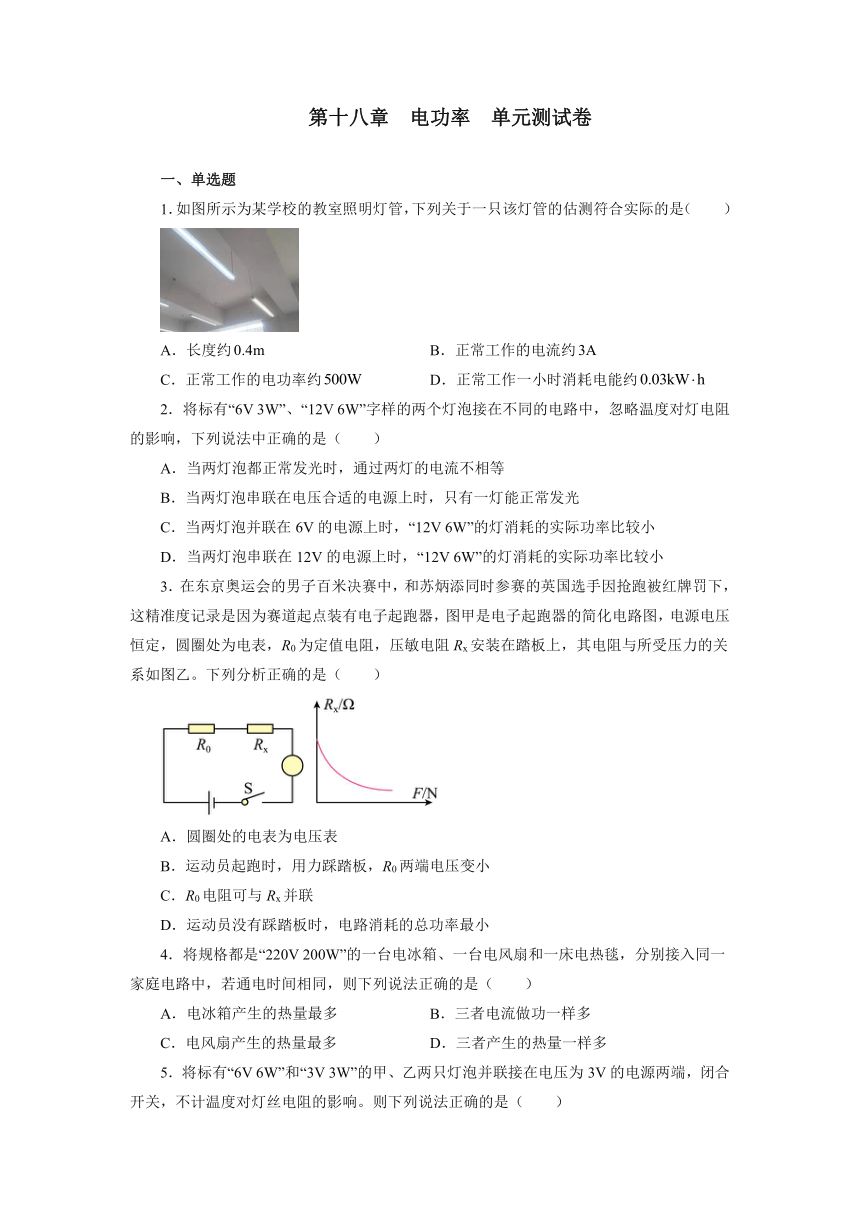

第十八章 电功率 单元测试卷
一、单选题
1．如图所示为某学校的教室照明灯管，下列关于一只该灯管的估测符合实际的是（　　）
A．长度约 B．正常工作的电流约
C．正常工作的电功率约 D．正常工作一小时消耗电能约
2．将标有“6V 3W”、“12V 6W”字样的两个灯泡接在不同的电路中，忽略温度对灯电阻的影响，下列说法中正确的是（　　）
A．当两灯泡都正常发光时，通过两灯的电流不相等
B．当两灯泡串联在电压合适的电源上时，只有一灯能正常发光
C．当两灯泡并联在6V的电源上时，“12V 6W”的灯消耗的实际功率比较小
D．当两灯泡串联在12V的电源上时，“12V 6W”的灯消耗的实际功率比较小
3．在东京奥运会的男子百米决赛中，和苏炳添同时参赛的英国选手因抢跑被红牌罚下，这精准度记录是因为赛道起点装有电子起跑器，图甲是电子起跑器的简化电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻Rx安装在踏板上，其电阻与所受压力的关系如图乙。下列分析正确的是（　　）
A．圆圈处的电表为电压表
B．运动员起跑时，用力踩踏板，R0两端电压变小
C．R0电阻可与Rx并联
D．运动员没有踩踏板时，电路消耗的总功率最小
4．将规格都是“220V 200W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（　　）
A．电冰箱产生的热量最多 B．三者电流做功一样多
C．电风扇产生的热量最多 D．三者产生的热量一样多

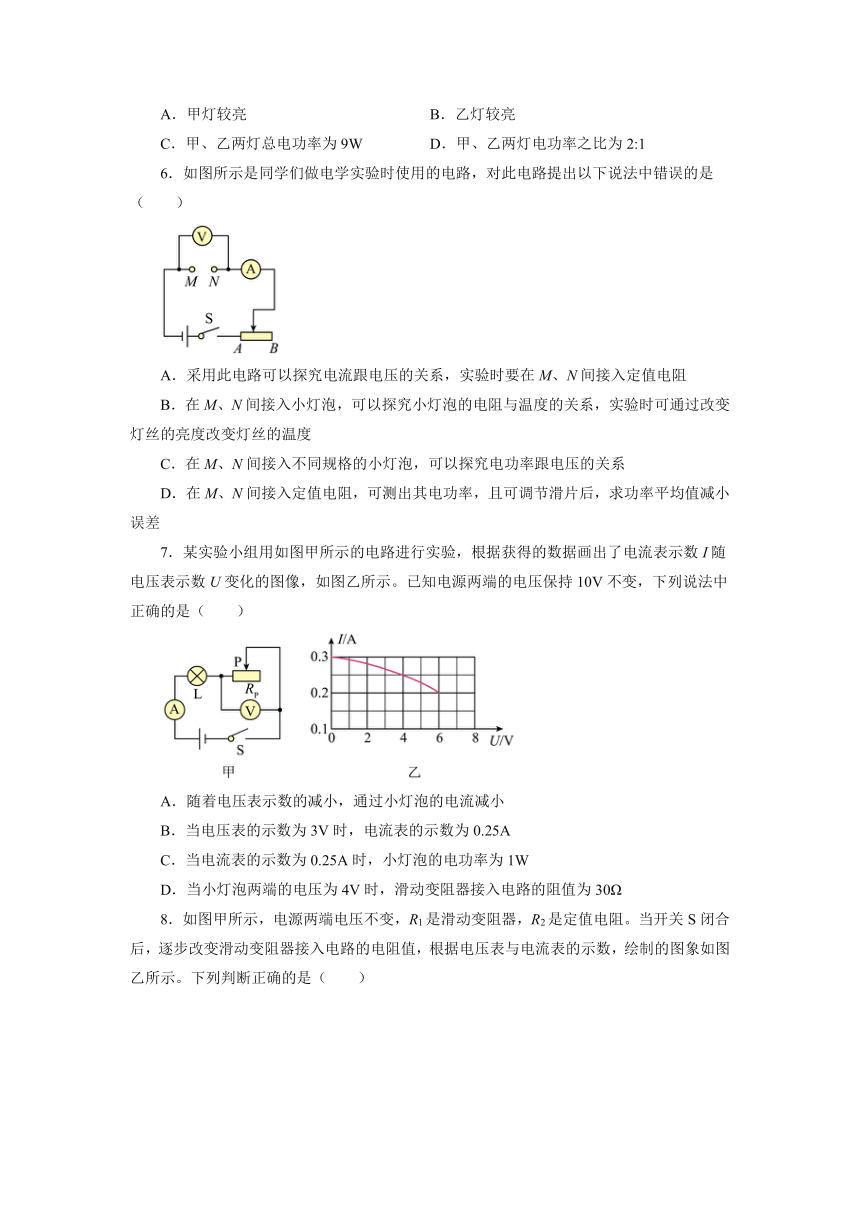

5．将标有“6V 6W”和“3V 3W”的甲、乙两只灯泡并联接在电压为3V的电源两端，闭合开关，不计温度对灯丝电阻的影响。则下列说法正确的是（　　）
A．甲灯较亮 B．乙灯较亮
C．甲、乙两灯总电功率为9W D．甲、乙两灯电功率之比为2:1
6．如图所示是同学们做电学实验时使用的电路，对此电路提出以下说法中错误的是（　　）
A．采用此电路可以探究电流跟电压的关系，实验时要在M、N间接入定值电阻
B．在M、N间接入小灯泡，可以探究小灯泡的电阻与温度的关系，实验时可通过改变灯丝的亮度改变灯丝的温度
C．在M、N间接入不同规格的小灯泡，可以探究电功率跟电压的关系
D．在M、N间接入定值电阻，可测出其电功率，且可调节滑片后，求功率平均值减小误差
7．某实验小组用如图甲所示的电路进行实验，根据获得的数据画出了电流表示数I随电压表示数U变化的图像，如图乙所示。已知电源两端的电压保持10V不变，下列说法中正确的是（　　）
A．随着电压表示数的减小，通过小灯泡的电流减小
B．当电压表的示数为3V时，电流表的示数为0.25A
C．当电流表的示数为0.25A时，小灯泡的电功率为1W
D．当小灯泡两端的电压为4V时，滑动变阻器接入电路的阻值为30Ω

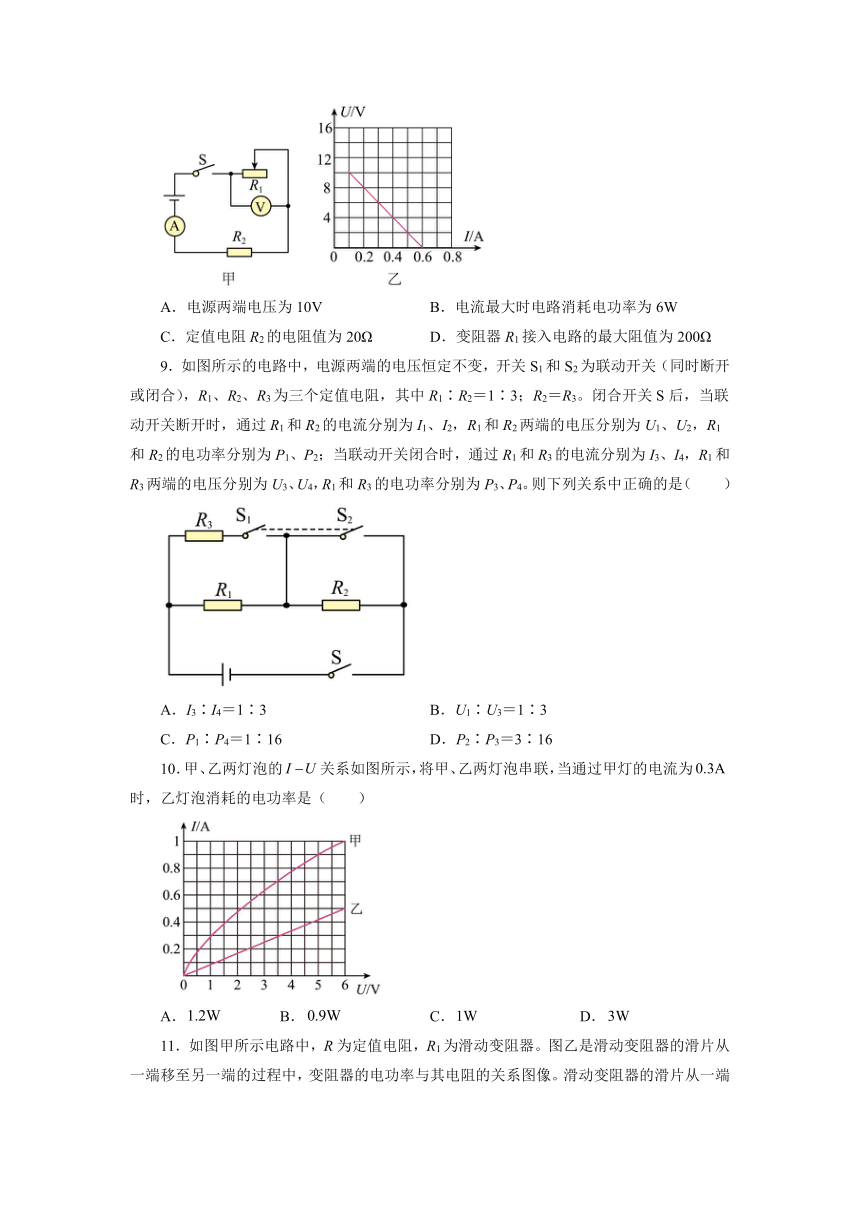

8．如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断正确的是（　　）
A．电源两端电压为10V B．电流最大时电路消耗电功率为6W
C．定值电阻R2的电阻值为20Ω D．变阻器R1接入电路的最大阻值为200Ω
9．如图所示的电路中，电源两端的电压恒定不变，开关S1和S2为联动开关（同时断开或闭合），R1、R2、R3为三个定值电阻，其中R1∶R2＝1∶3；R2＝R3。闭合开关S后，当联动开关断开时，通过R1和R2的电流分别为I1、I2，R1和R2两端的电压分别为U1、U2，R1和R2的电功率分别为P1、P2；当联动开关闭合时，通过R1和R3的电流分别为I3、I4，R1和R3两端的电压分别为U3、U4，R1和R3的电功率分别为P3、P4。则下列关系中正确的是（　　）
A．I3∶I4＝1∶3 B．U1∶U3＝1∶3
C．P1∶P4＝1∶16 D．P2∶P3＝3∶16
10．甲、乙两灯泡的关系如图所示，将甲、乙两灯泡串联，当通过甲灯的电流为时，乙灯泡消耗的电功率是（　　）
A． B． C． D．

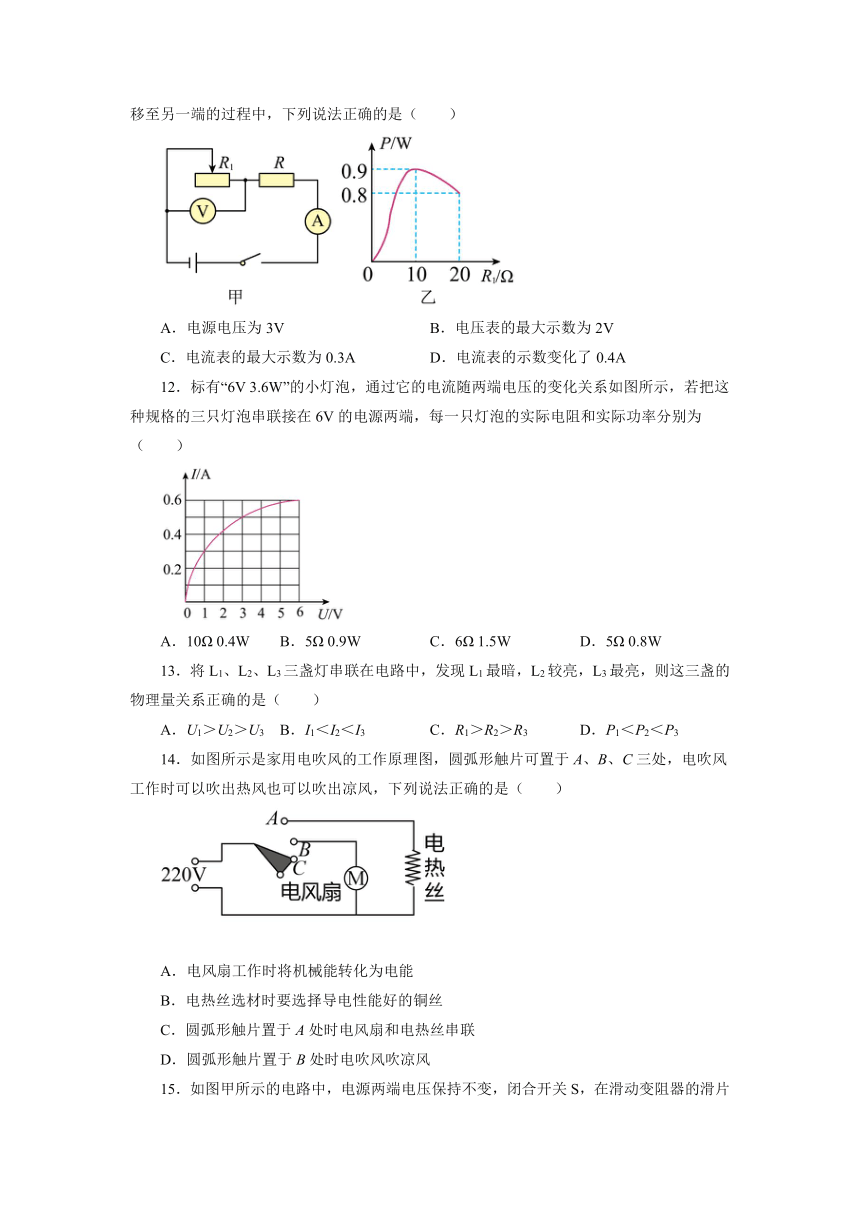

11．如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是滑动变阻器的滑片从一端移至另一端的过程中，变阻器的电功率与其电阻的关系图像。滑动变阻器的滑片从一端移至另一端的过程中，下列说法正确的是（　　）
A．电源电压为3V B．电压表的最大示数为2V
C．电流表的最大示数为0.3A D．电流表的示数变化了0.4A
12．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的三只灯泡串联接在6V的电源两端，每一只灯泡的实际电阻和实际功率分别为（　　）
A．10Ω 0.4W B．5Ω 0.9W C．6Ω 1.5W D．5Ω 0.8W
13．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，L3最亮，则这三盏的物理量关系正确的是（　　）
A．U1＞U2＞U3 B．I1＜I2＜I3 C．R1＞R2＞R3 D．P1＜P2＜P3
14．如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（ ）
A．电风扇工作时将机械能转化为电能
B．电热丝选材时要选择导电性能好的铜丝
C．圆弧形触片置于A处时电风扇和电热丝串联
D．圆弧形触片置于B处时电吹风吹凉风

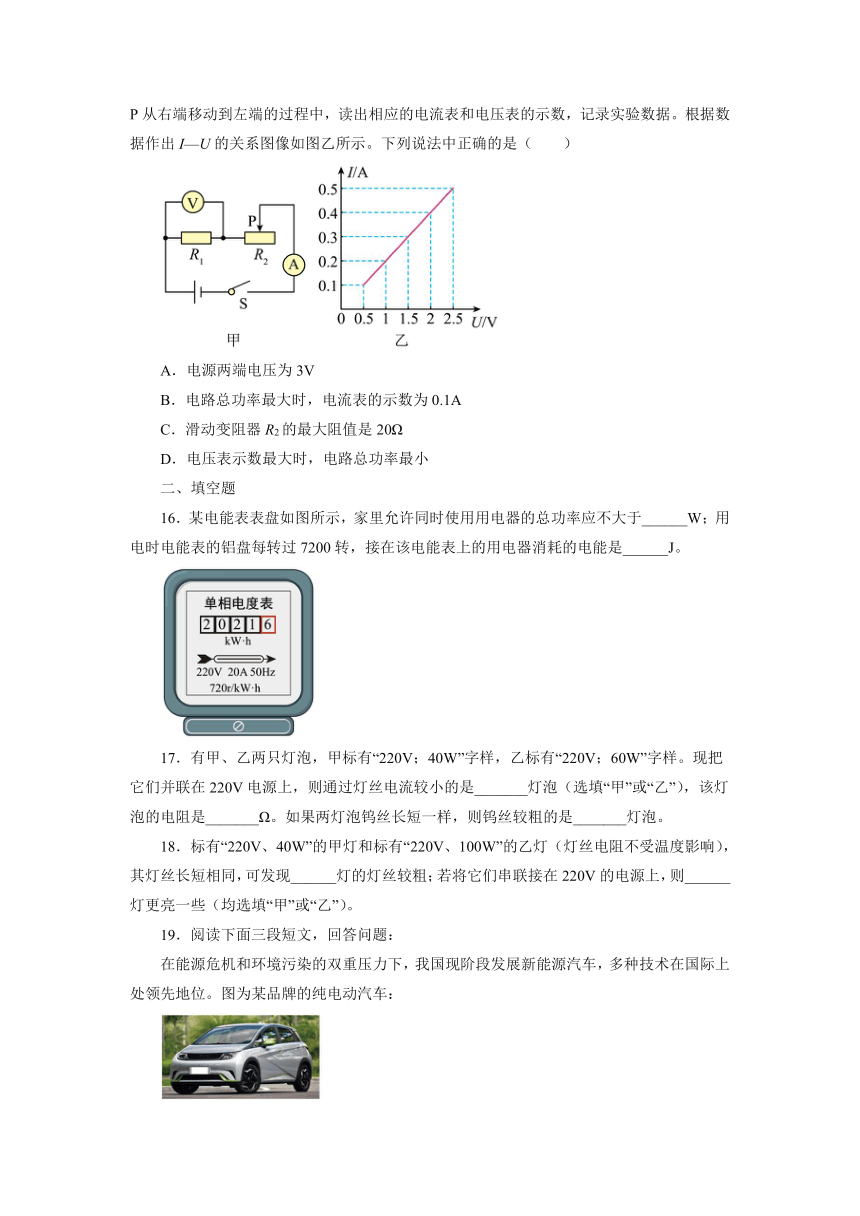

15．如图甲所示的电路中，电源两端电压保持不变，闭合开关S，在滑动变阻器的滑片P从右端移动到左端的过程中，读出相应的电流表和电压表的示数，记录实验数据。根据数据作出I—U的关系图像如图乙所示。下列说法中正确的是（　　）
A．电源两端电压为3V
B．电路总功率最大时，电流表的示数为0.1A
C．滑动变阻器R2的最大阻值是20Ω
D．电压表示数最大时，电路总功率最小
二、填空题
16．某电能表表盘如图所示，家里允许同时使用用电器的总功率应不大于______W；用电时电能表的铝盘每转过7200转，接在该电能表上的用电器消耗的电能是______J。
17．有甲、乙两只灯泡，甲标有“220V；40W”字样，乙标有“220V；60W”字样。现把它们并联在220V电源上，则通过灯丝电流较小的是_______灯泡（选填“甲”或“乙”），该灯泡的电阻是_______Ω。如果两灯泡钨丝长短一样，则钨丝较粗的是_______灯泡。
18．标有“220V、40W”的甲灯和标有“220V、100W”的乙灯（灯丝电阻不受温度影响），其灯丝长短相同，可发现______灯的灯丝较粗；若将它们串联接在220V的电源上，则______灯更亮一些（均选填“甲”或“乙”）。
19．阅读下面三段短文，回答问题：
在能源危机和环境污染的双重压力下，我国现阶段发展新能源汽车，多种技术在国际上处领先地位。图为某品牌的纯电动汽车：
（1）给汽车蓄电池充电时，蓄电池相当于______（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是______联的；
（2）纯电动汽车，是通过蓄电池来提供电能，通过电动机得到动力，若该电动机的电源采用的是48V的电压，如果使用12V的蓄电池，则应将______个蓄电池______联；
（3）该汽车的电汽容量为，其百公里耗电量为，理论上可以续航______km。
20．如图所示电路图，滑动变阻器的滑片向右滑动的时候，电压表的示数将 _____电阻R1的实际功率将 _____（填“变大”或“变小”或“不变”）。
21．MP3随身听以其独特的魅力深受年轻人的喜爱，若MP3正常工作时的功率为0.01W，则连续播放100s，消耗的电能为______J；它允许使用充电电池，在电池充电的过程中，是将______能转化为化学能，此时电池相当于______（填“电源”、“用电器”）。
22．某电热水壶标有“220V 1000W”字样，正常工作14min可将质量为2kg的水从20℃加热至沸腾（标准大气压下），此过程中电热水壶的效率为______。[c水＝4.2×103J/(kg·℃)]
23．如图甲是灯泡L和电阻R的电流随电压变化图像，如果将它们串联在电路中，当通过的电流是0.5A时，灯泡恰好正常发光，灯泡的额定功率为______W；若将它们按图乙所示接入电路中，先闭合开关S，再闭合开关S1，发现电流表示数变化了0.2A，此时灯泡的实际功率为 _____W。
三、实验题
24．小华为测量额定电压为2.5V的小灯泡的额定功率，连接了如图甲所示的电路。
（1）闭合开关S前，应将滑动变阻器的滑片P置于______（选填“左”或“右”）端；
（2）闭合开关S，移动滑动变阻器的滑片P，发现小灯泡始终不发光，电流表无示数，电压表示数接近于电源电压。出现这种现象的原因是______；
（3）排除故障后，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.5V时，电流表示数如图乙所示。由此可知，此时通过小灯泡的电流为______A；小灯泡的额定功率为______W。
25．小亮同学想探究电流通过导体产生的热量与电流、电阻、通电时间是否有关。他连接了如图甲所示的电路。在图甲、乙中有三个相同的透明容器，其中密封着等量的空气，三个容器中都有一根电阻丝，电阻丝的阻值分别为和。在C容器的外部有一根的电阻丝和透明容器内的电阻丝并联。
（1）小亮利用图甲所示的电路进行实验，他所探究的问题是：___________；
（2）该实验中利用U形管中液面高度的变化来反映___________；
（3）若用图乙的装置替换图甲中___________（选填“A”或“B”）密封容器进行实验，可以探究电流通过导体产生的热量与通过导体的电流大小是否有关。在C容器外部并联电阻，作用是___________。
26．在“测量小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。
（1）①为了能够顺利完成实验探究，应选用______（填“10Ω 0.5A”或“50Ω 0.5A“）规格的滑动变阻器；
②请用笔画线代替导线将图甲的实物电路连接完整______；（要求滑片向右移动灯泡变暗）
（2）电路连接完整后，闭合开关发现灯泡不亮，电流表和电压表均无示数，为了迅速找出故障，他不应该首先检查的是______；
A．滑动变阻器是否接触不良
B．开关是否接触不良
C．电流表接线柱是否触不良
D．电压表接线柱是否接触不良
（3）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向______（选填“A”或“B”）端移动；
（4）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示），分析图象可知：小灯泡的额定功率为______W；当电压表的示数增大时，电压表与电流表的示数之比______（选填“变大”、“变小”或“不变”）；
（5）小华打算增加两只开关和一个阻值为10Ω的电阻，只用一只电表来测量小灯泡的额定功率。如图所示，方案一和方案二是小华设计的两种不同方案的电路图，则以下判断正确的是______。
A．两种方案都可行
B．两种方案都不可行
C．方案一可行，方案二不可行
D．方案一不可行，方案二可行
四、计算题
27．如图，电源电压恒定，小灯泡L标有“3V 1.5W”字样，定值电阻R2的阻值为10Ω，R1为滑动变阻器，当开关S1、S2都闭合时，L恰好正常发光，电流表示数为1.1A。求：
（1）小灯泡正常发光时的电阻；
（2）开关S1、S2都闭合时，R1消耗的电功率；
（3）S1、S2都断开，调节滑片使R2的电功率为R1电功率的2倍时，R2的电功率。
28．家庭用的电热水壶通常具有加热、保温、电动出水及干烧断电功能，其简化电路如图所示，S1是安装在壶底的温控开关（实际是包含温度传感器的电路，下同）。通常是闭合的，通过调整参数，可设置开关的断电温度，即当环境温度达到某一值时便自动断开；S2是壶壁上的温控开关，按下时对水加热，水烧开后自动断开，电热水壶便处于保温状态；S3是电动出水开关，人工按下时才闭合，电磁泵将水抽出。已知R3=200Ω，电热水壶保温功率为44W，加热功率为1000W。
（1）闭合S3时，电磁泵两端电压为12V，求电磁泵的电功率；
（2）电热水壶处于加热状态且不抽水时，电路中的电阻是多大？
（3）若水烧开后，S2没有自动断开，则瓶里的水烧干后2s，开关S1便自动断开，以保护设备，避免火灾，则应将S1的断电温度设置为多少？假定水烧干瞬间，发热盘的温度为102℃，且不计热损失，已知发热盘的质量为0.5kg，比热容为0.5×103J/(kg·℃)。
参考答案
1．D
2．C
3．D
4．B
5．B
6．D
7．D
8．C
9．D
10．B
11．D
12．D
13．D
14．D
15．C
16．4400
17．甲 1210 乙
18．乙 甲
19．用电器 并 4/四 串 400
20．变大 不变
21．1 电 用电器
22．80%
23．1.25 0.4
24．左 小灯泡断路 0.3 0.75
25．电流通过导体产生的热量与电阻的关系 电阻丝产生的热量多少 B 使图乙装置替换图甲装置后，通过左右两个透明容器中的的电阻丝时的电流不同
26．50Ω 0.5A D A 0.5 变大 C
27．（1）6Ω；（2）1.8W；（3）0.4W
28．（1）12.48W；（2）48.4Ω；（3）110℃
