4.1 电荷与电流 同步练习题（含解析）

4.1 电荷与电流
一、选择题
1．关于电路知识，下列说法中正确的是（　　）
A．在电路中，电源是把电能转化为其他形式的能的装置
B．电路通常是由电源、用电器、开关和导线组成的
C．用一个开关控制两灯同时亮，同时灭，两灯一定要串联
D．通电铜导线中的电流方向与该导线中自由电子定向移动的方向相同
2．如图是科学老师做的“静电章鱼”实验，他分别用毛皮摩擦一根塑料管和塑料丝，然后将摩擦后的塑料丝向上抛起，迅速将塑料管放在其底下形成静电章鱼。关于上述过程，以下说法不正确的是(　　)
A．通常情况下塑料管是绝缘体
B．本实验的原理是同种电荷相互排斥
C．图中的塑料丝和塑料管带不同种电荷
D．塑料丝带电是因为摩擦使电荷发生了转移
3．将塑料包装带撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成下图的各种情形，其中无法完成的是（　　）
A． B．
C． D．
4．学习电荷的知识后小明得到以下观点，错误的是（ ）
A．带正电的玻璃棒吸引轻质小球，小球一定带负电
B．带正电的玻璃棒接触验电器，金属片张开，金属片带正电
C．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒上的电子转移到了丝绸
D．物体不显电性是因为物体内部正电荷总数与负电荷总数相等，电性相反

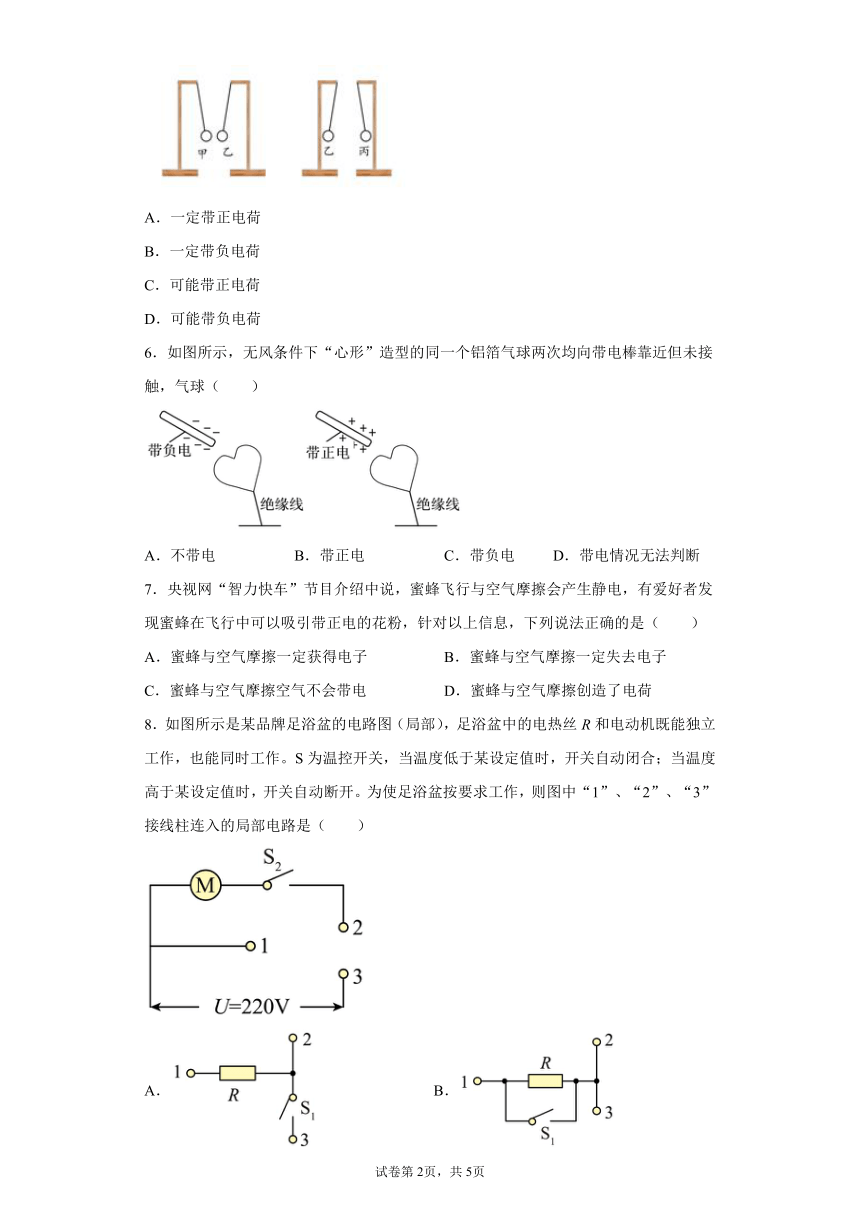

5．甲、乙，丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示。若丙带正电荷，则甲（　　）
A．一定带正电荷
B．一定带负电荷
C．可能带正电荷
D．可能带负电荷
6．如图所示，无风条件下“心形”造型的同一个铝箔气球两次均向带电棒靠近但未接触，气球（　　）
A．不带电 B．带正电 C．带负电 D．带电情况无法判断
7．央视网“智力快车”节目介绍中说，蜜蜂飞行与空气摩擦会产生静电，有爱好者发现蜜蜂在飞行中可以吸引带正电的花粉，针对以上信息，下列说法正确的是（　　）
A．蜜蜂与空气摩擦一定获得电子 B．蜜蜂与空气摩擦一定失去电子
C．蜜蜂与空气摩擦空气不会带电 D．蜜蜂与空气摩擦创造了电荷
8．如图所示是某品牌足浴盆的电路图（局部），足浴盆中的电热丝R和电动机既能独立工作，也能同时工作。S为温控开关，当温度低于某设定值时，开关自动闭合；当温度高于某设定值时，开关自动断开。为使足浴盆按要求工作，则图中“1”、“2”、“3”接线柱连入的局部电路是（　　）
B．
C． D．

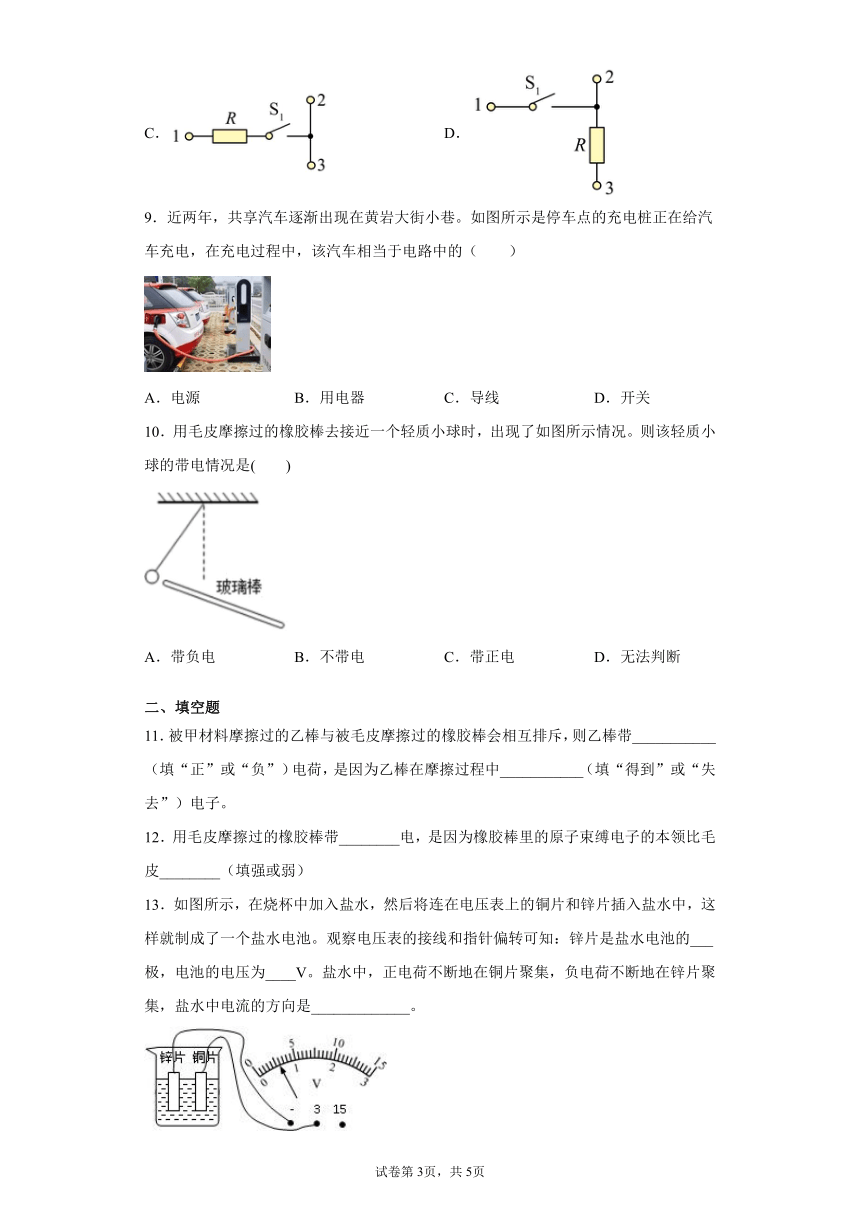

9．近两年，共享汽车逐渐出现在黄岩大街小巷。如图所示是停车点的充电桩正在给汽车充电，在充电过程中，该汽车相当于电路中的（ ）
A．电源 B．用电器 C．导线 D．开关
10．用毛皮摩擦过的橡胶棒去接近一个轻质小球时，出现了如图所示情况。则该轻质小球的带电情况是(　　)
A．带负电 B．不带电 C．带正电 D．无法判断
二、填空题
11．被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒会相互排斥，则乙棒带___________（填“正”或“负”）电荷，是因为乙棒在摩擦过程中___________（填“得到”或“失去”）电子。
12．用毛皮摩擦过的橡胶棒带________电，是因为橡胶棒里的原子束缚电子的本领比毛皮________（填强或弱）
13．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的___极，电池的电压为____V。盐水中，正电荷不断地在铜片聚集，负电荷不断地在锌片聚集，盐水中电流的方向是_____________。

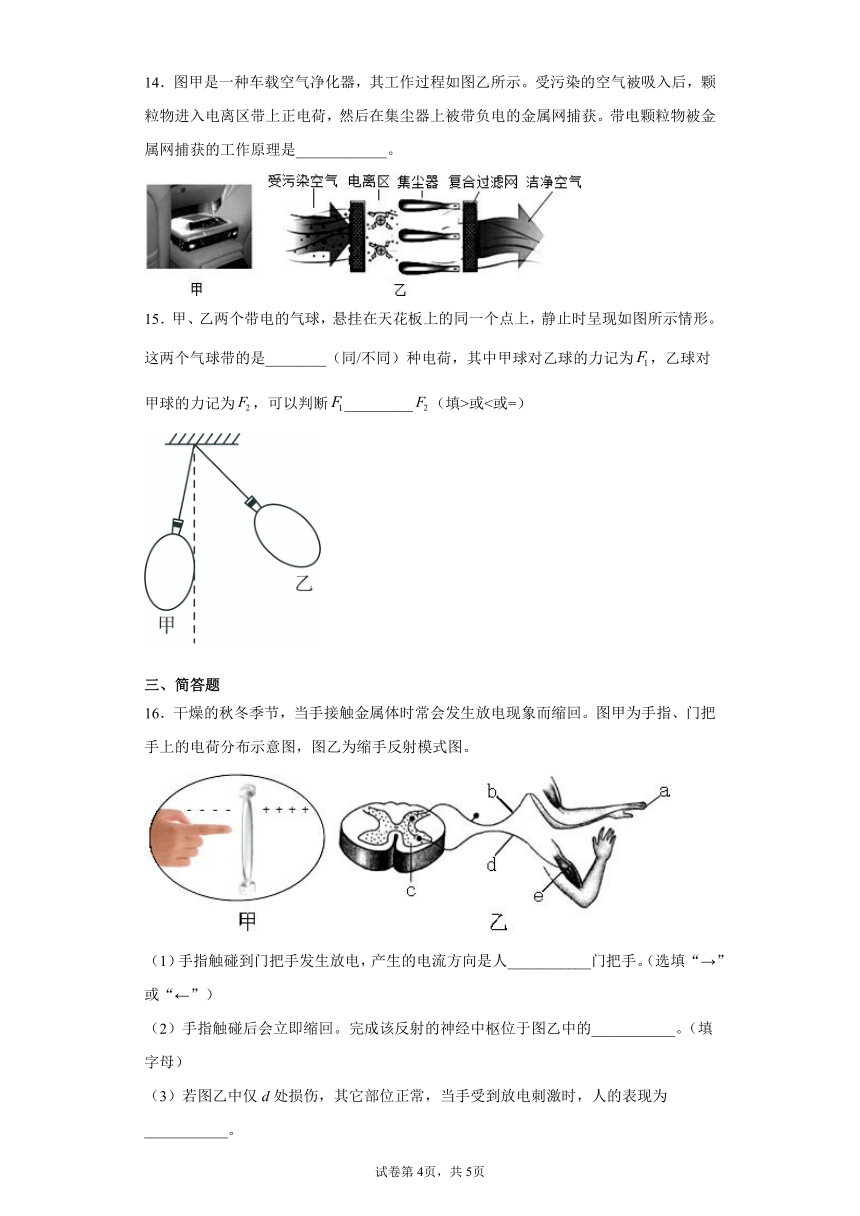

14．图甲是一种车载空气净化器，其工作过程如图乙所示。受污染的空气被吸入后，颗粒物进入电离区带上正电荷，然后在集尘器上被带负电的金属网捕获。带电颗粒物被金属网捕获的工作原理是____________。
15．甲、乙两个带电的气球，悬挂在天花板上的同一个点上，静止时呈现如图所示情形。这两个气球带的是________（同/不同）种电荷，其中甲球对乙球的力记为，乙球对甲球的力记为，可以判断_________（填>或<或=）
三、简答题
16．干燥的秋冬季节，当手接触金属体时常会发生放电现象而缩回。图甲为手指、门把手上的电荷分布示意图，图乙为缩手反射模式图。
（1）手指触碰到门把手发生放电，产生的电流方向是人___________门把手。（选填“→”或“←”）
（2）手指触碰后会立即缩回。完成该反射的神经中枢位于图乙中的___________。（填字母）
（3）若图乙中仅d处损伤，其它部位正常，当手受到放电刺激时，人的表现为___________。

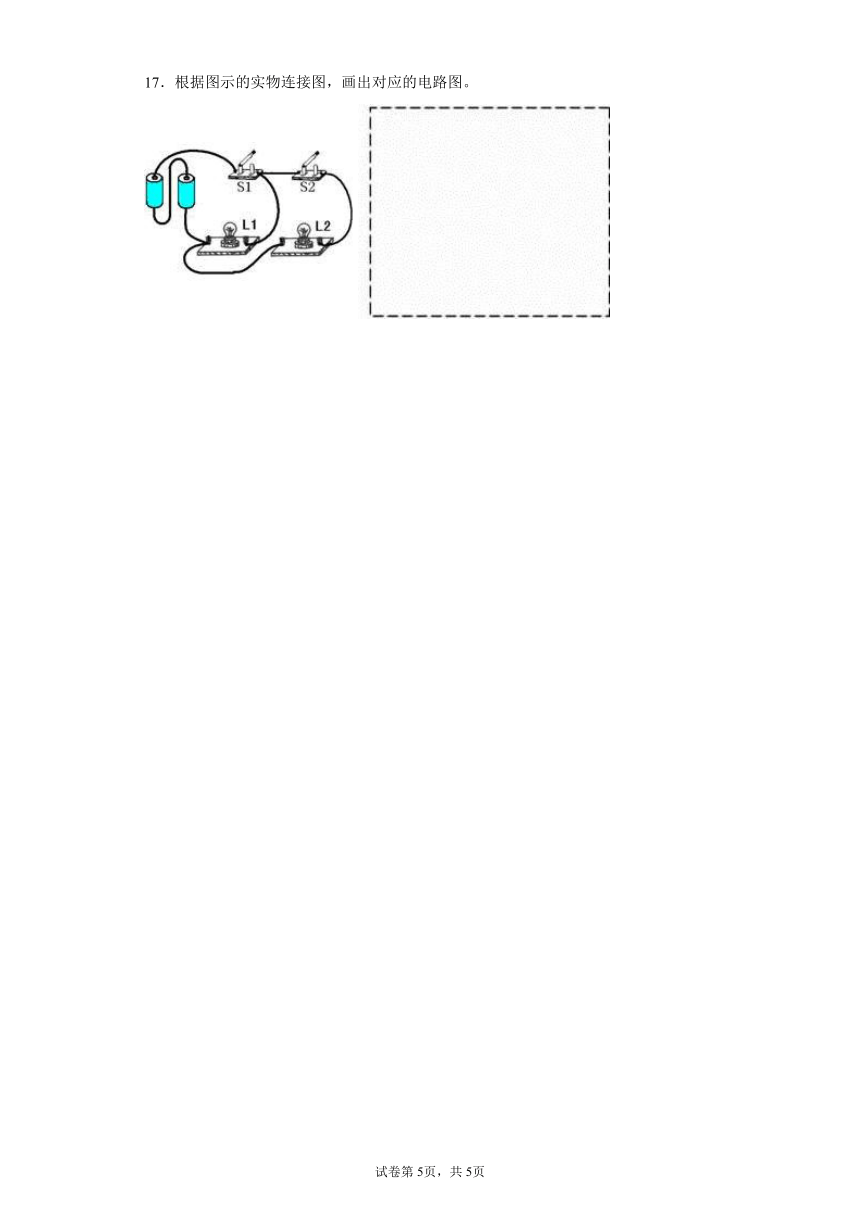

17．根据图示的实物连接图，画出对应的电路图。
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．B
【分析】
(1)电源是把其他形式的能转化为电能的装置；
(2)电路是由电源、用电器、开关和导线组成；
(3)开关在不同的电路中的作用不相同：在串联电路中控制所有用电器；在并联电路的干路中控制所有用电器，支路中只控制本支路用电器；
(4)只有导体内自由电荷定向运动才能形成电流，自由电荷定向运动方向与电流的方向相反。
【详解】
A．在电路中，电源是把其他形式的能转化为电能的装置，故A错误；
B．一般的电路是由电源、用电器、开关和导线组成，故B正确；
C．开关在串联电路和并联电路的干路中都能控制所有用电器；所以当一个开关同时控制两盏电灯的发光和熄灭时，两盏电灯之间可能是串联也可能是并联，故C错误；
D．金属中的电流方向跟该导线中自由电子定向移动的方向相反，故D错误。
故选B。
2．C
【详解】
A．通常情况下塑料不导电，则塑料管为绝缘体，故A正确，不符合题意；
BC．抛起的塑料丝在空中张开不落下，是由于同种电荷相互排斥，塑料丝和塑料管带同种电荷，故B正确，不符合题意，C错误，符合题意；
D．摩擦起电是电荷发生了转移，塑料丝就是摩擦起电，故D正确，不符合题意。
故选C。
3．B
【详解】
A．用干燥的丝绸或毛皮的其中一种与细丝带摩擦，使整个塑料细丝带上同一种电荷，而出现相互排斥的现象，故A不符合题意；
B．摩擦起电后，若两束塑料细丝带异种电荷，它们应相互吸引，图B并没有表现出相互吸引的现象；若两束塑料细丝带同种电荷，它们应相互排斥，图B也没有表现出相互排斥的现象．故B不能完成，故B符合题意；
C．用干燥的丝绸或毛皮的其中一种来摩擦两束塑料细丝，使它们带上同一种电荷，而出现相互排斥的现象，故C能完成，故C不符合题意；
D．用干燥的丝绸和毛皮分别摩擦两束塑料细丝，使它们带上异种电荷，而出现相互吸引的现象，故D能完成，故D不符合题意。
故选B。
4．A
【详解】
A．带正电的玻璃棒吸引轻质小球，小球可能带负电，可能不带电，故A错误，符合题意；
B．丝绸摩擦后的玻璃棒带正电，缺少电子，与验电器的金属球接触后，金属箔片上的电子转移到玻璃棒上来，使金属箔片失去电子而带正电，故验电器的金属箔会张开，故B正确，不符合题意；
C．丝绸和玻璃棒摩擦，玻璃棒夺得电子的本领弱，失去电子带正电；丝绸夺得电子的本领强，得到电子带负电，故C正确，不符合题意；
D．原子中带正电荷的质子与带负电荷的电子数目相等，电性相反，因此原子不显电性，故D正确，不符合题意。
故选A。
5．D
【详解】
由图知乙、丙相互排斥，说明乙、丙一定带同种电荷，已知丙带正电，则乙一定也带正电；图中甲、乙相互吸引，根据异种电荷相互吸引、带电体具有吸引轻小物体的性质可知，甲可能带负电或不带电。
故选D。
6．A
【详解】
如图，两次用带有不同电荷的带电棒靠近心型的铝箔气球，均发生了相互吸引，根据异种电荷相互吸引和带电体能吸引轻小物体的性质可知，气球不可能两次带不同电荷，因此，气球一定不带电。故选A。
7．A
【分析】
根据摩擦起电和电荷间的相互作用分析解答。
【详解】
由题知，蜜蜂飞行与空气摩擦产生静电，且蜜蜂在飞行中可以吸引带正电的花粉，根据异种电荷相互吸引，蜜蜂带负电；蜜蜂带负电的原因是：蜜蜂飞行与空气摩擦，空气中的一些电子转移到蜜蜂身上，蜜蜂得到电子而带负电，空气因失去电子带正电。
故选A。
8．C
【详解】
①足浴盆中的电热丝R和电动机既能独立工作，也能同时工作，二者不相互影响，因此电动机和电热丝并联；
②既然电动机和电热丝都能单独工作，那么肯定每个支路上各有一个开关与它们串联，如下图所示：
故选C。
9．B
【分析】
电路由电源、开关、导线、用电器组成，分析题意，然后答题。
【详解】
在给汽车充电的过程中，电能转化为电池的化学能，在电路中汽车消耗电能，则汽车相当于用电器。
故选B。
10．A
【详解】
毛皮摩擦过的橡胶棒带负电荷，把用毛皮摩擦过的橡胶棒靠近一个轻质小球时，它们相互排斥，说明这个小球一定和橡胶棒带的电荷相同，则该小球带负电荷。
故选A。
11．负 得到
【详解】
[1][2]橡胶棒和毛皮摩擦过程中，橡胶棒得到电子带负电荷，毛皮失去电子带正电荷；乙棒与橡胶棒相互排斥，说明乙棒带负电，是因为乙棒在摩擦过程中得到电子造成的。
12．负 强
【解析】
【详解】
摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，当某种物质失去了电子时，物质的电子比质子少，带正电，当某种物质得到了电子时，物质的电子比质子多，带负电；毛皮摩擦过的橡胶棒带负电，则说明橡胶棒束缚电子的能力比毛皮强。
13．负 0.6 从锌片流向铜片
【详解】
根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0 3V，分度值为0.1V，示数为0.6V；电流的方向是从铜片流经电压表流向锌片，而自由电子的移动方向与电流方向相反，所以铜片与电压表之间的导线中，自由电子的运动方向是从电压表流向铜片，而盐水中的电流的方向是由负极到正极，所以盐水中电流的方向是从锌片流向铜片。
14．异种电荷相互吸引
【详解】
颗粒物所带电荷与集尘器带电金属网所带电荷电性相反，异种电荷相互吸引，因此颗粒物被电网捕获。
15．同 =
【详解】
[1]两个气球相互排斥，根据电荷间相互作用规律知，两个气球都带电，并且带的是同种电荷。
[2]甲球对乙球的力F1与乙球对甲球的力F2是一对相互作用力，两者大小相等，方向相反。
16．← c 能感受到电刺激，但无法立即缩手
【分析】
反射弧的组成：反射弧包括感受器、传入神经、神经中枢、传出神经、效应器五部分．如图：
。
【详解】
（1）人体带负电，门把手带正电，当人体接触门把手时负电荷向正电荷移动，但是由于电流的方向是正电荷移动的方向，所以表现为与负电荷移动相反的方向，电流方向由门把手传向人体，即填←。
（2）手指触碰后会立即缩回，这是人生来就有的先天性反射，是一种比较低级的神经活动，属于简单反射，该反射的神经中枢位于图乙中的c神经中枢。
（3）d为传出神经，由于神经中枢没有受到损害，所以人体能够感受到痛觉，但是由于传出神经受损，所以效应器无法执行，人体不会立即缩手。
【点睛】
熟记反射弧的组成是解题关键。
17．
【解析】
【详解】
由图可知，L1与L2并联，S1为干路开关，S2只控制L2。两条支路分开画：第一条，电源正极出来经过S1，再经过L1回负极；第二条，开关S1出来经过S2，再经过L2回负极。如图：
