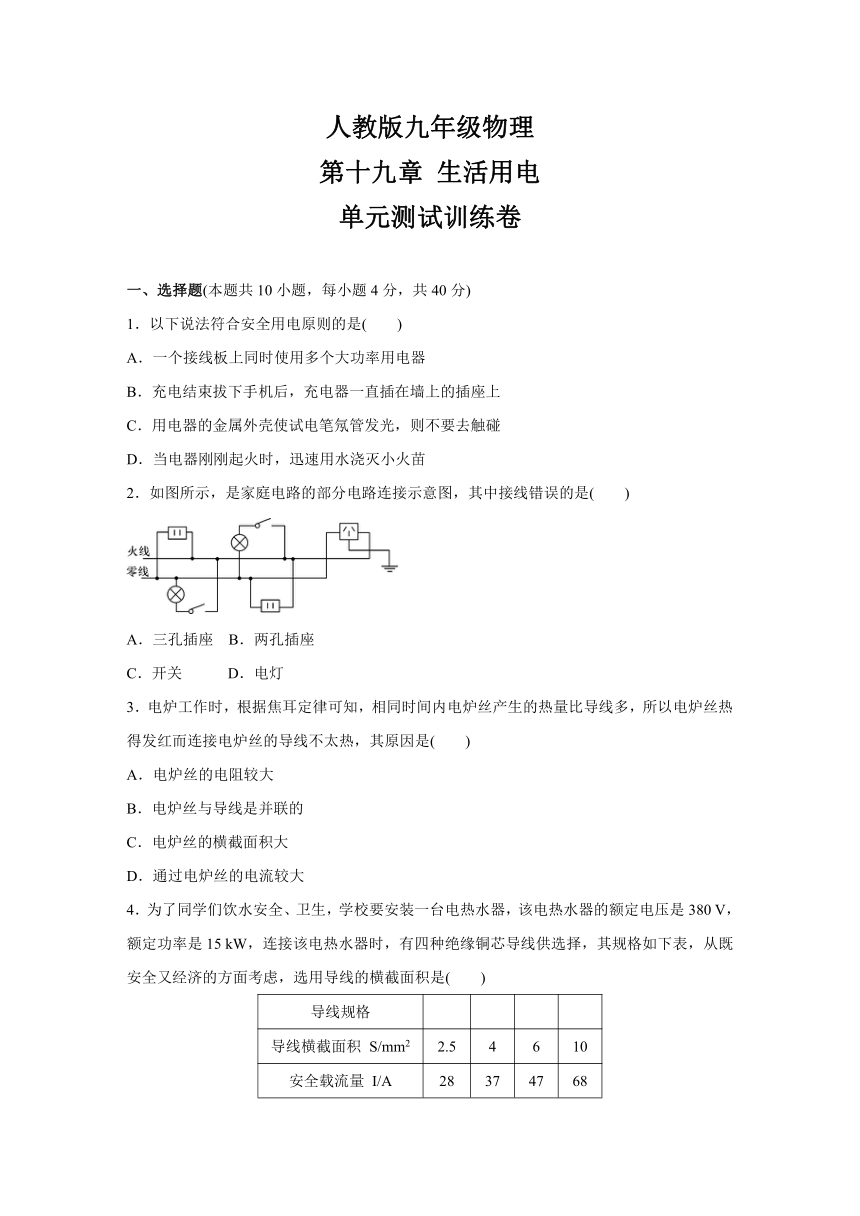

人教版九年级物理
第十九章 生活用电
单元测试训练卷
一、选择题(本题共10小题，每小题4分，共40分)
1．以下说法符合安全用电原则的是(　　)
A．一个接线板上同时使用多个大功率用电器
B．充电结束拔下手机后，充电器一直插在墙上的插座上
C．用电器的金属外壳使试电笔氖管发光，则不要去触碰
D．当电器刚刚起火时，迅速用水浇灭小火苗
2．如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是(　　)
A．三孔插座　B．两孔插座　
C．开关　 D．电灯
3．电炉工作时，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线多，所以电炉丝热得发红而连接电炉丝的导线不太热，其原因是(　　)
A．电炉丝的电阻较大
B．电炉丝与导线是并联的
C．电炉丝的横截面积大
D．通过电炉丝的电流较大
4．为了同学们饮水安全、卫生，学校要安装一台电热水器，该电热水器的额定电压是380 V，额定功率是15 kW，连接该电热水器时，有四种绝缘铜芯导线供选择，其规格如下表，从既安全又经济的方面考虑，选用导线的横截面积是( )
导线规格
导线横截面积 S/mm2 2.5 4 6 10
安全载流量 I/A 28 37 47 68
A.2.5 mm2 B．4 mm2
C．6 mm2 D．10 mm2

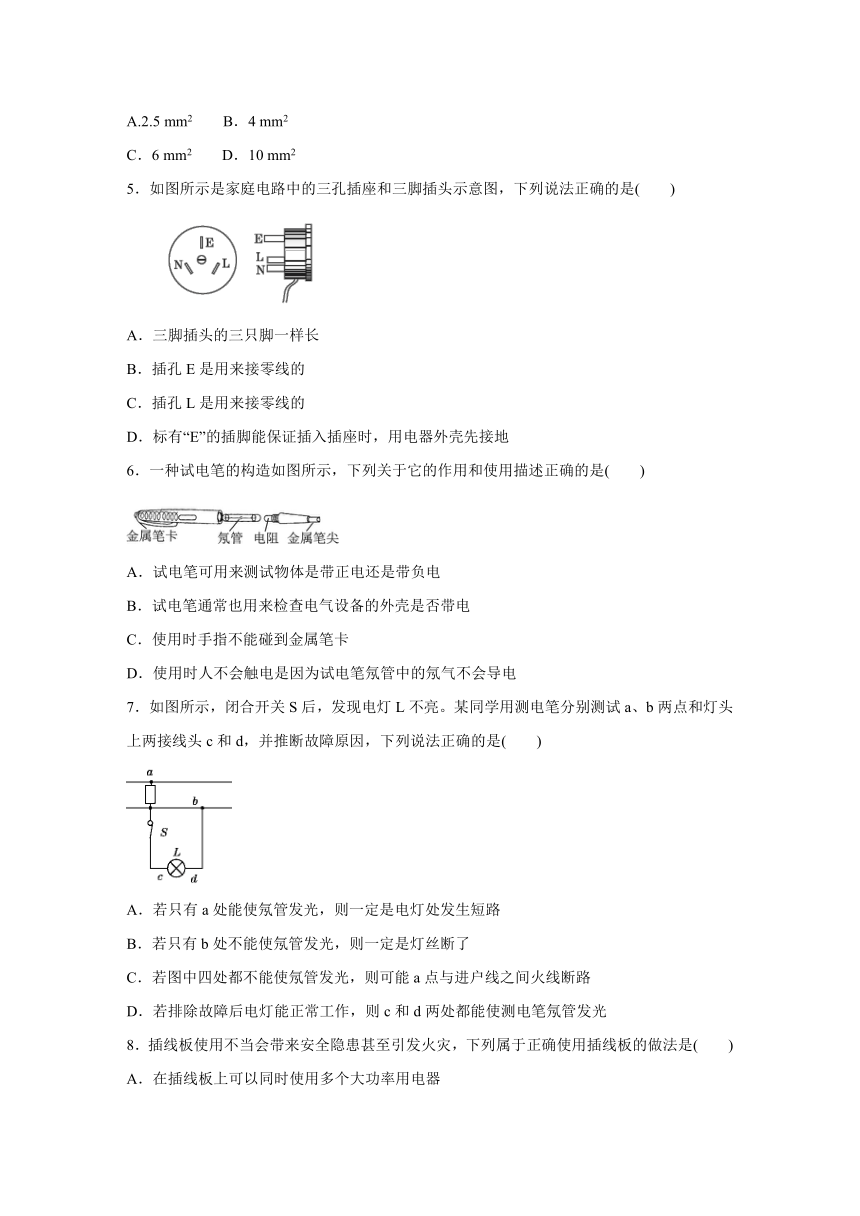

5．如图所示是家庭电路中的三孔插座和三脚插头示意图，下列说法正确的是(　 )
A．三脚插头的三只脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插入插座时，用电器外壳先接地
6．一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是(　　)
A．试电笔可用来测试物体是带正电还是带负电
B．试电笔通常也用来检查电气设备的外壳是否带电
C．使用时手指不能碰到金属笔卡
D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
7．如图所示，闭合开关S后，发现电灯L不亮。某同学用测电笔分别测试a、b两点和灯头上两接线头c和d，并推断故障原因，下列说法正确的是(　　)
A．若只有a处能使氖管发光，则一定是电灯处发生短路
B．若只有b处不能使氖管发光，则一定是灯丝断了
C．若图中四处都不能使氖管发光，则可能a点与进户线之间火线断路
D．若排除故障后电灯能正常工作，则c和d两处都能使测电笔氖管发光
8．插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是( )
A．在插线板上可以同时使用多个大功率用电器
B．插线板可以放置在家中的任何位置
C．使用或购买插线板时要关注其相关技术参数
D．用电器的插脚无需与插孔中的金属片完全接触

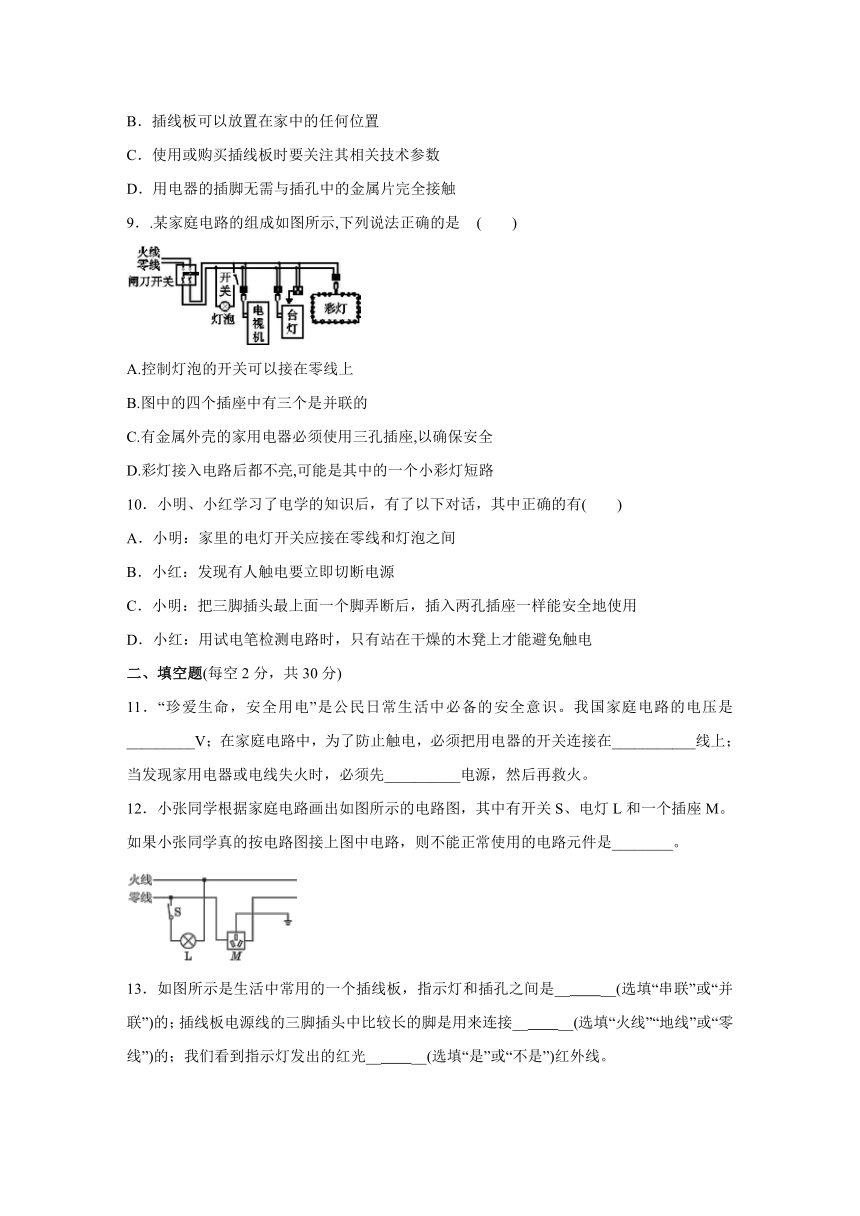

9．.某家庭电路的组成如图所示,下列说法正确的是 (　　)
A.控制灯泡的开关可以接在零线上
B.图中的四个插座中有三个是并联的
C.有金属外壳的家用电器必须使用三孔插座,以确保安全
D.彩灯接入电路后都不亮,可能是其中的一个小彩灯短路
10．小明、小红学习了电学的知识后，有了以下对话，其中正确的有(　　)
A．小明：家里的电灯开关应接在零线和灯泡之间
B．小红：发现有人触电要立即切断电源
C．小明：把三脚插头最上面一个脚弄断后，插入两孔插座一样能安全地使用
D．小红：用试电笔检测电路时，只有站在干燥的木凳上才能避免触电
二、填空题(每空2分，共30分)
11．“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是_________V；在家庭电路中，为了防止触电，必须把用电器的开关连接在___________线上；当发现家用电器或电线失火时，必须先__________电源，然后再救火。
12．小张同学根据家庭电路画出如图所示的电路图，其中有开关S、电灯L和一个插座M。如果小张同学真的按电路图接上图中电路，则不能正常使用的电路元件是________。

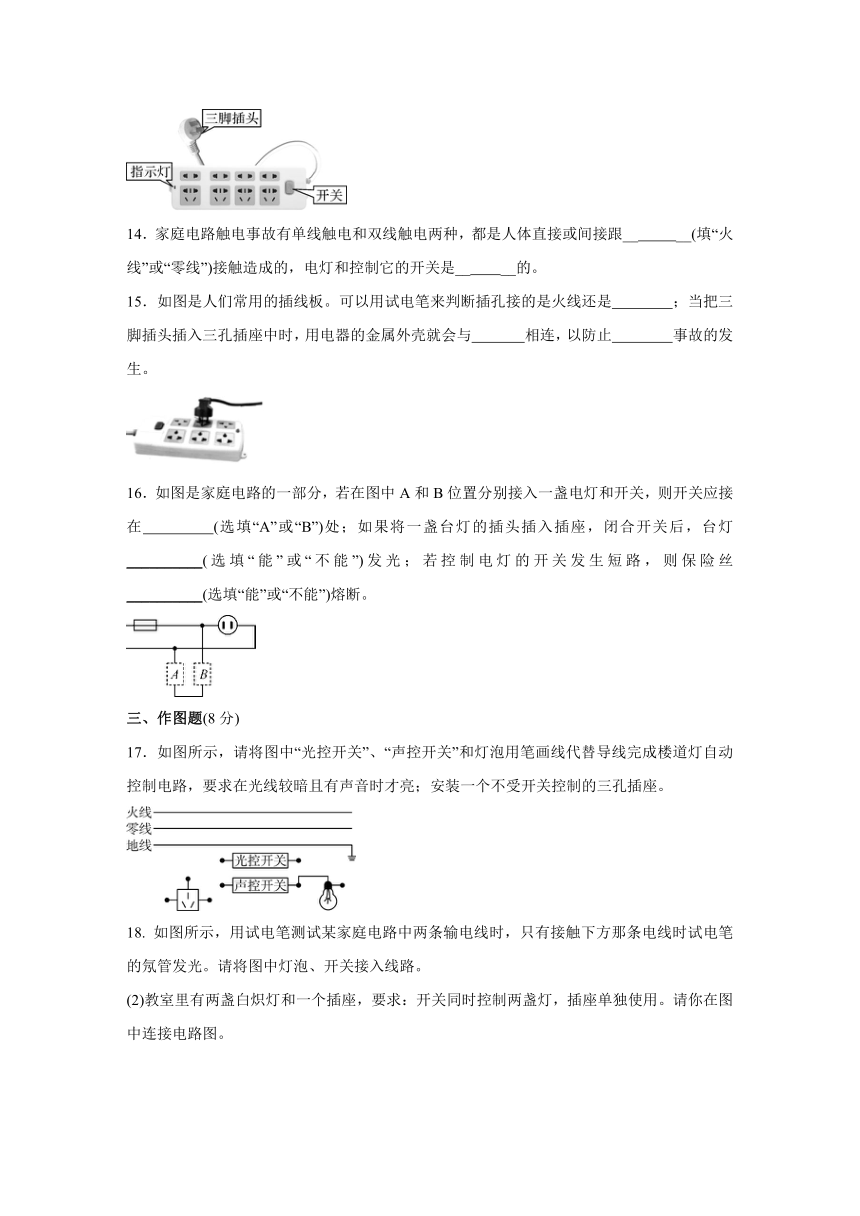

13．如图所示是生活中常用的一个插线板，指示灯和插孔之间是__ __(选填“串联”或“并联”)的；插线板电源线的三脚插头中比较长的脚是用来连接__ __(选填“火线”“地线”或“零线”)的；我们看到指示灯发出的红光__ __(选填“是”或“不是”)红外线。
14．家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟__ __(填“火线”或“零线”)接触造成的，电灯和控制它的开关是__ __的。
15．如图是人们常用的插线板。可以用试电笔来判断插孔接的是火线还是 ；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与 相连，以防止 事故的发生。
16．如图是家庭电路的一部分，若在图中A和B位置分别接入一盏电灯和开关，则开关应接在 (选填“A”或“B”)处；如果将一盏台灯的插头插入插座，闭合开关后，台灯 __________(选填“能”或“不能”)发光；若控制电灯的开关发生短路，则保险丝 __________(选填“能”或“不能”)熔断。
三、作图题(8分)
17．如图所示，请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；安装一个不受开关控制的三孔插座。
18. 如图所示，用试电笔测试某家庭电路中两条输电线时，只有接触下方那条电线时试电笔的氖管发光。请将图中灯泡、开关接入线路。
(2)教室里有两盏白炽灯和一个插座，要求：开关同时控制两盏灯，插座单独使用。请你在图中连接电路图。
四、实验探究题(每空3分，共12分)
19．星期天天气很热，小明和小华在开着空调的书房内认真地复习功课。傍晚时分，小明打开灯泡上标有“PZ220 40”字样的台灯时，发现台灯发光较昨天暗了。
小明猜想：主要是灯丝的升华造成的，依据是：由于灯丝升华，灯丝的横截面积变小，电阻变大，而台灯两端电压不变，由公式P＝可知功率变小，因此灯变暗了。
小华猜想：主要是电路的负荷增大造成的，依据是：由于许多家庭开了空调，电路的负荷增大了，总电流变大，输电线上有电阻，导致台灯两端的电压降低，而灯丝电阻不变，由公式P＝可知功率变小，因此灯变暗了。
(1)小明为了验证自己的猜想，他在爸爸的指导下用新的相同规格的灯泡替代原来的灯泡，观察到新的灯泡亮度与原来的那只灯泡亮度基本一样，说明小明的猜想是 (选填“正确”或“错误”)的。
(2)请你设计一个方案，验证小华的猜想是否正确。
简要做法： ；
如何判断：若台灯亮度变亮，则小华的猜想是 的；若台灯亮度不变，则小华的猜想是 的。
五、综合应用题(10分)
20. 如图甲是家用插线板，(1)在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通断；②开关接通时两插座都能提供220 V电压。
(2)把“220V　1100W”的电暖器插入插座，在额定电压下工作：
①流过电暖器的电流多大？
②电暖器的电阻多大？
③电暖器多少小时消耗2.2 kW·h的电能？
(3)该插线板允许通过最大电流为10 A，通过计算分析，插线板能否让“220 V　750 W”电吹风与上述电暖器同时工作？
参考答案
一、选择题
1-5CAACD 6-10BCCCB
二、填空题
11．220 火 断开
12．M
13. 并联 地线 不是
14. 火线 串联
15. 零线 大地 触电
16. B 能 不能
三、作图题
17. 解：如图所示
18. 解：如图所示
四、实验探究题
19. (1)错误
(2)关闭家庭电路中空调等大功率用电器，观察台灯亮度是否变化 错误 正确
五、综合应用题
20. 解：(1)根据家庭电路的连线规则和用电器的使用原则，连接电路如下图：
(2)①因为P＝UI，则I＝＝＝5 A；②电暖器的电阻R＝＝＝44 Ω；③消耗2.2 kW·h电能的时间为t＝＝＝2 h。
(3)电吹风正常工作时的电流为I＝＝≈3.4 A，电吹风和电暖器是并联电路，因此总电流为：I总＝5 A＋3.4 A＝8.4 A<10 A，因此，可以让电吹风和电暖器同时工作。
