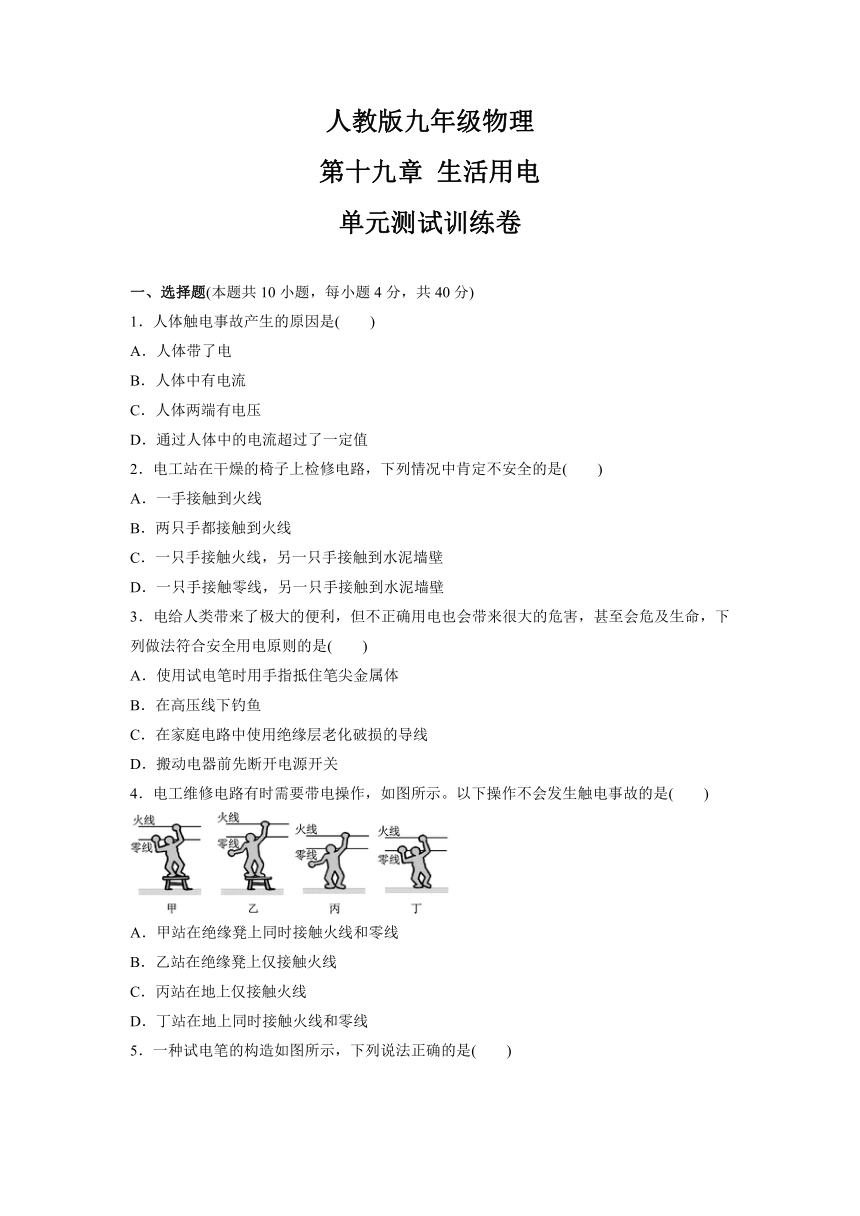

人教版九年级物理
第十九章 生活用电
单元测试训练卷
一、选择题(本题共10小题，每小题4分，共40分)
1．人体触电事故产生的原因是(　　)
A．人体带了电
B．人体中有电流
C．人体两端有电压
D．通过人体中的电流超过了一定值
2．电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是(　　)
A．一手接触到火线
B．两只手都接触到火线
C．一只手接触火线，另一只手接触到水泥墙壁
D．一只手接触零线，另一只手接触到水泥墙壁
3．电给人类带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命，下列做法符合安全用电原则的是(　　)
A．使用试电笔时用手指抵住笔尖金属体
B．在高压线下钓鱼
C．在家庭电路中使用绝缘层老化破损的导线
D．搬动电器前先断开电源开关
4．电工维修电路有时需要带电操作，如图所示。以下操作不会发生触电事故的是(　　)
A．甲站在绝缘凳上同时接触火线和零线
B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线
D．丁站在地上同时接触火线和零线

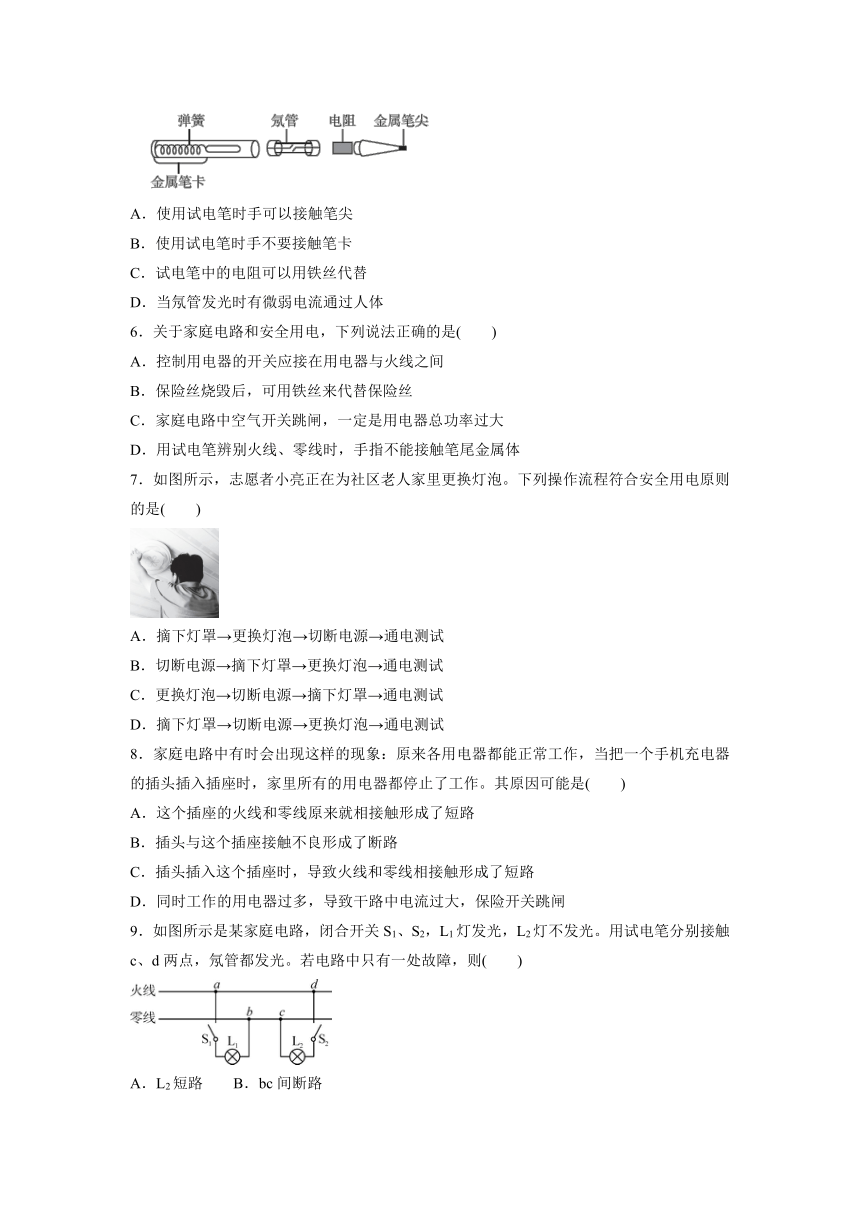

5．一种试电笔的构造如图所示，下列说法正确的是(　　)
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
6．关于家庭电路和安全用电，下列说法正确的是(　　)
A．控制用电器的开关应接在用电器与火线之间
B．保险丝烧毁后，可用铁丝来代替保险丝
C．家庭电路中空气开关跳闸，一定是用电器总功率过大
D．用试电笔辨别火线、零线时，手指不能接触笔尾金属体
7．如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是(　　)
A．摘下灯罩→更换灯泡→切断电源→通电测试
B．切断电源→摘下灯罩→更换灯泡→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
8．家庭电路中有时会出现这样的现象：原来各用电器都能正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。其原因可能是(　　)
A．这个插座的火线和零线原来就相接触形成了短路
B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路
D．同时工作的用电器过多，导致干路中电流过大，保险开关跳闸
9．如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光。用试电笔分别接触c、d两点，氖管都发光。若电路中只有一处故障，则( )
A．L2短路 B．bc间断路
C．L2断路 D．ad间断路

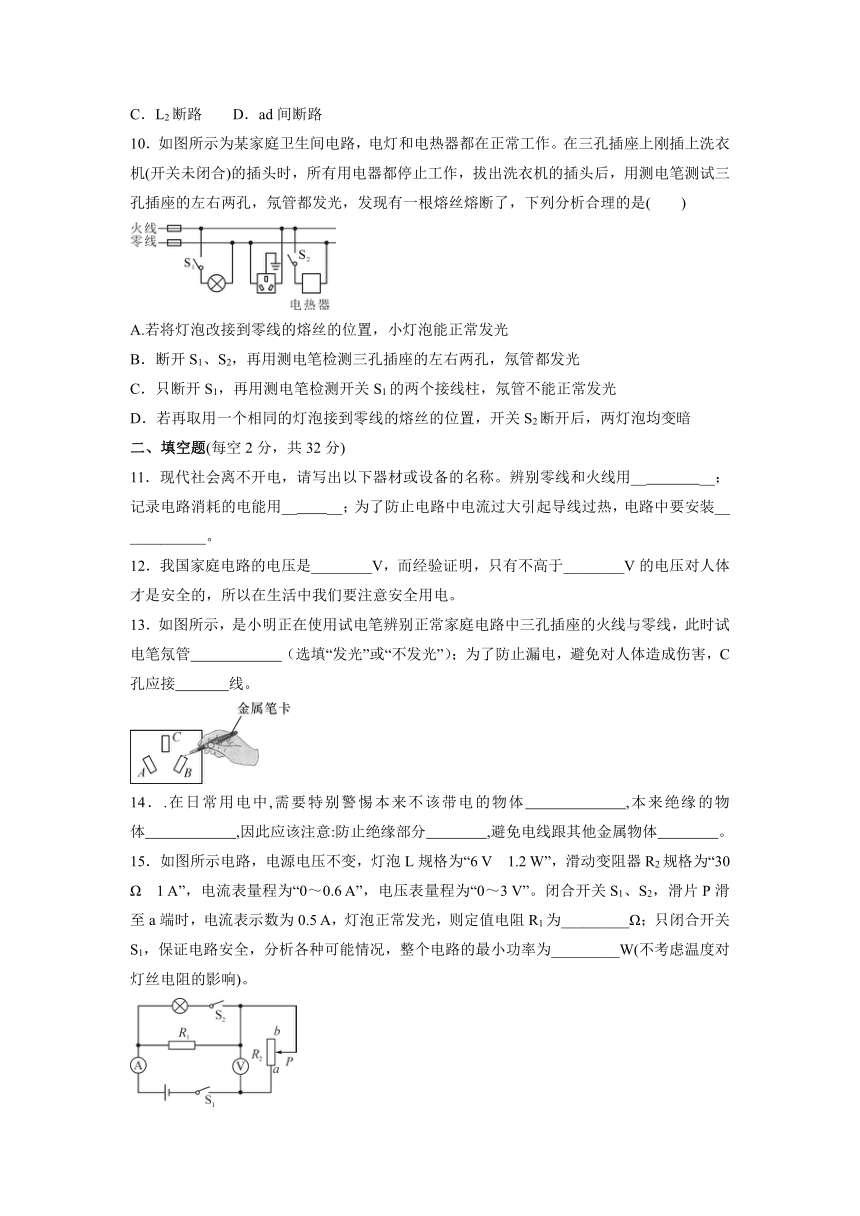

10．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了，下列分析合理的是( )
A.若将灯泡改接到零线的熔丝的位置，小灯泡能正常发光
B．断开S1、S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管不能正常发光
D．若再取用一个相同的灯泡接到零线的熔丝的位置，开关S2断开后，两灯泡均变暗
二、填空题(每空2分，共32分)
11．现代社会离不开电，请写出以下器材或设备的名称。辨别零线和火线用__ __；记录电路消耗的电能用__ __；为了防止电路中电流过大引起导线过热，电路中要安装__ __________。
12．我国家庭电路的电压是________V，而经验证明，只有不高于________V的电压对人体才是安全的，所以在生活中我们要注意安全用电。
13．如图所示，是小明正在使用试电笔辨别正常家庭电路中三孔插座的火线与零线，此时试电笔氖管　 　（选填“发光”或“不发光”）；为了防止漏电，避免对人体造成伤害，C孔应接　 　线。
14．.在日常用电中,需要特别警惕本来不该带电的物体　　　　　　,本来绝缘的物体　　　　　　,因此应该注意:防止绝缘部分　　　　,避免电线跟其他金属物体　　　　。
15．如图所示电路，电源电压不变，灯泡L规格为“6 V　1.2 W”，滑动变阻器R2规格为“30 Ω　1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”。闭合开关S1、S2，滑片P滑至a端时，电流表示数为0.5 A，灯泡正常发光，则定值电阻R1为_________Ω；只闭合开关S1，保证电路安全，分析各种可能情况，整个电路的最小功率为_________W(不考虑温度对灯丝电阻的影响)。
16．如图所示，是正常家庭电路的一部分。合上开关后，流过灯丝的电流为0.18 A。
(1)此时电路中，M处(导线与插头连线的接口)的电流大小为__ __A。若用试电笔检测M处，试电笔氖管__ __(选填“发光”或“不发光”)。
(2)有金属外壳的电热水壶，应使用__ __(选填“两”或“三”)孔插座。当其插头插入该插座后，再合上水壶开关，家庭电路的保险丝熔断的原因可能有哪些？__ __(填字母)。
A．插座短路
B．插头短路
C．壶的开关短路
D．壶的发热电阻短路
E．电路中总电功率过大
三、作图题(8分)
17．请将图中各元件正确接入电路，其中开关只控制电灯。
18. 小明走进教室后，闭合开关S1，两盏日光灯全部发光；闭合开关S2，墙壁上的电风扇开始工作(电风扇用M来表示)，请你在图中画出符合上述要求的电路。
四、实验探究题(每空2分，共14分)
19．认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6V)、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、
导线、电流表(演示电流表，0～5A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
五、综合应用题(6分)
20．炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
参考答案
一、选择题
1-5DCDBD 6-10ABCBD
二、填空题
11. 试电笔 保险丝(或自动空气开关或保险装置等)
12．220 36
13. 不发光 地
14. 带了电 　导了电 　破损 　接触
15. 20 0.9
16. (1)0 发光 (2)三 DE
三、作图题
17. 解：如图所示。
18. 解：如图所示。
四、实验探究题
19. (2)发光 有
(3)A 很大 相同 正 热
五、综合应用题
20．解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
