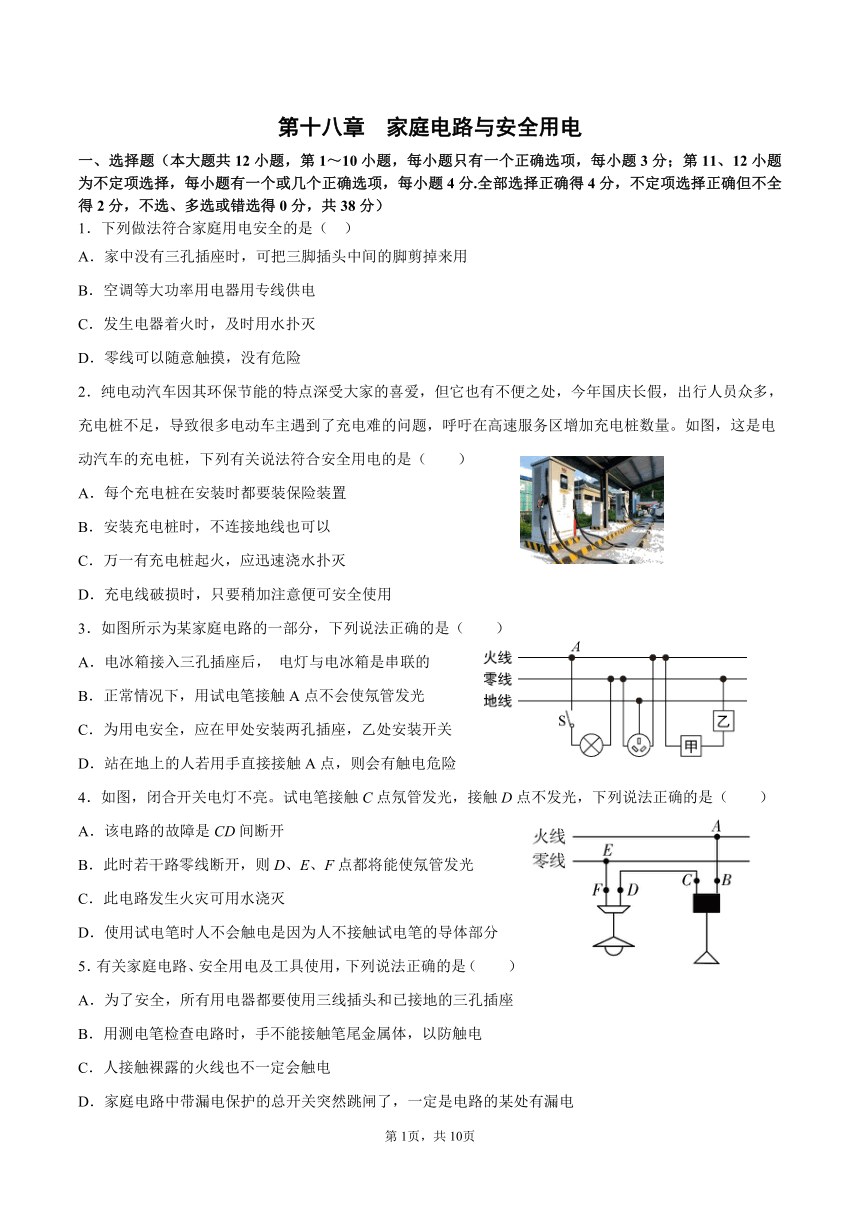

第十八章 家庭电路与安全用电
一、选择题（本大题共12小题，第1～10小题，每小题只有一个正确选项，每小题3分；第11、12小题为不定项选择，每小题有一个或几个正确选项，每小题4分.全部选择正确得4分，不定项选择正确但不全得2分，不选、多选或错选得0分，共38分）
1．下列做法符合家庭用电安全的是（ ）
A．家中没有三孔插座时，可把三脚插头中间的脚剪掉来用
B．空调等大功率用电器用专线供电
C．发生电器着火时，及时用水扑灭
D．零线可以随意触摸，没有危险
2．纯电动汽车因其环保节能的特点深受大家的喜爱，但它也有不便之处，今年国庆长假，出行人员众多，充电桩不足，导致很多电动车主遇到了充电难的问题，呼吁在高速服务区增加充电桩数量。如图，这是电动汽车的充电桩，下列有关说法符合安全用电的是（ ）
A．每个充电桩在安装时都要装保险装置
B．安装充电桩时，不连接地线也可以
C．万一有充电桩起火，应迅速浇水扑灭
D．充电线破损时，只要稍加注意便可安全使用
3．如图所示为某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后， 电灯与电冰箱是串联的
B．正常情况下，用试电笔接触A点不会使氖管发光
C．为用电安全，应在甲处安装两孔插座，乙处安装开关
D．站在地上的人若用手直接接触A点，则会有触电危险
4．如图，闭合开关电灯不亮。试电笔接触C点氖管发光，接触D点不发光，下列说法正确的是（ ）
A．该电路的故障是CD间断开
B．此时若干路零线断开，则D、E、F点都将能使氖管发光
C．此电路发生火灾可用水浇灭
D．使用试电笔时人不会触电是因为人不接触试电笔的导体部分
5．有关家庭电路、安全用电及工具使用，下列说法正确的是（ ）
A．为了安全，所有用电器都要使用三线插头和已接地的三孔插座
B．用测电笔检查电路时，手不能接触笔尾金属体，以防触电
C．人接触裸露的火线也不一定会触电
D．家庭电路中带漏电保护的总开关突然跳闸了，一定是电路的某处有漏电

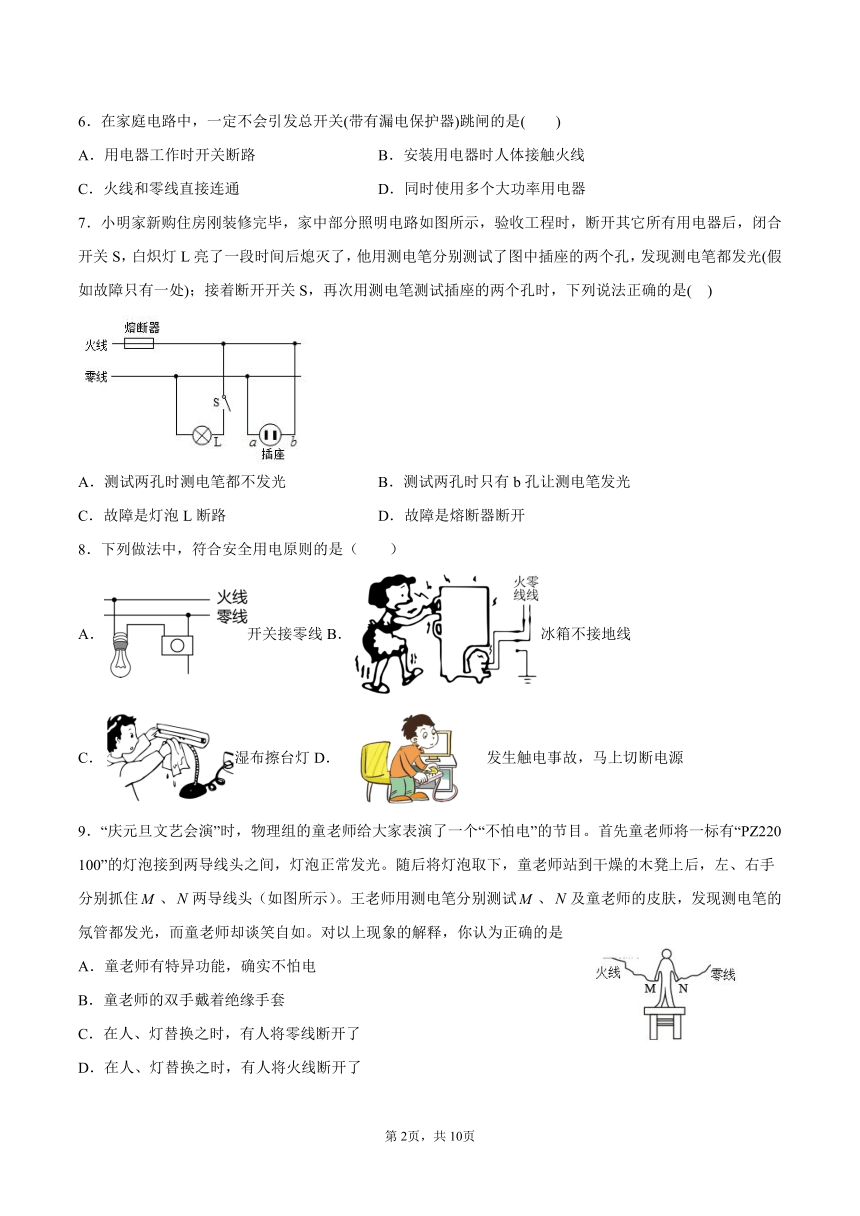

6．在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是( )
A．用电器工作时开关断路 B．安装用电器时人体接触火线
C．火线和零线直接连通 D．同时使用多个大功率用电器
7．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )
A．测试两孔时测电笔都不发光 B．测试两孔时只有b孔让测电笔发光
C．故障是灯泡L断路 D．故障是熔断器断开
8．下列做法中，符合安全用电原则的是（ ）
A．开关接零线B．冰箱不接地线
C．湿布擦台灯D．发生触电事故，马上切断电源
9．“庆元旦文艺会演”时，物理组的童老师给大家表演了一个“不怕电”的节目。首先童老师将一标有“PZ220 100”的灯泡接到两导线头之间，灯泡正常发光。随后将灯泡取下，童老师站到干燥的木凳上后，左、右手分别抓住、两导线头（如图所示）。王老师用测电笔分别测试、及童老师的皮肤，发现测电笔的氖管都发光，而童老师却谈笑自如。对以上现象的解释，你认为正确的是
A．童老师有特异功能，确实不怕电
B．童老师的双手戴着绝缘手套
C．在人、灯替换之时，有人将零线断开了
D．在人、灯替换之时，有人将火线断开了

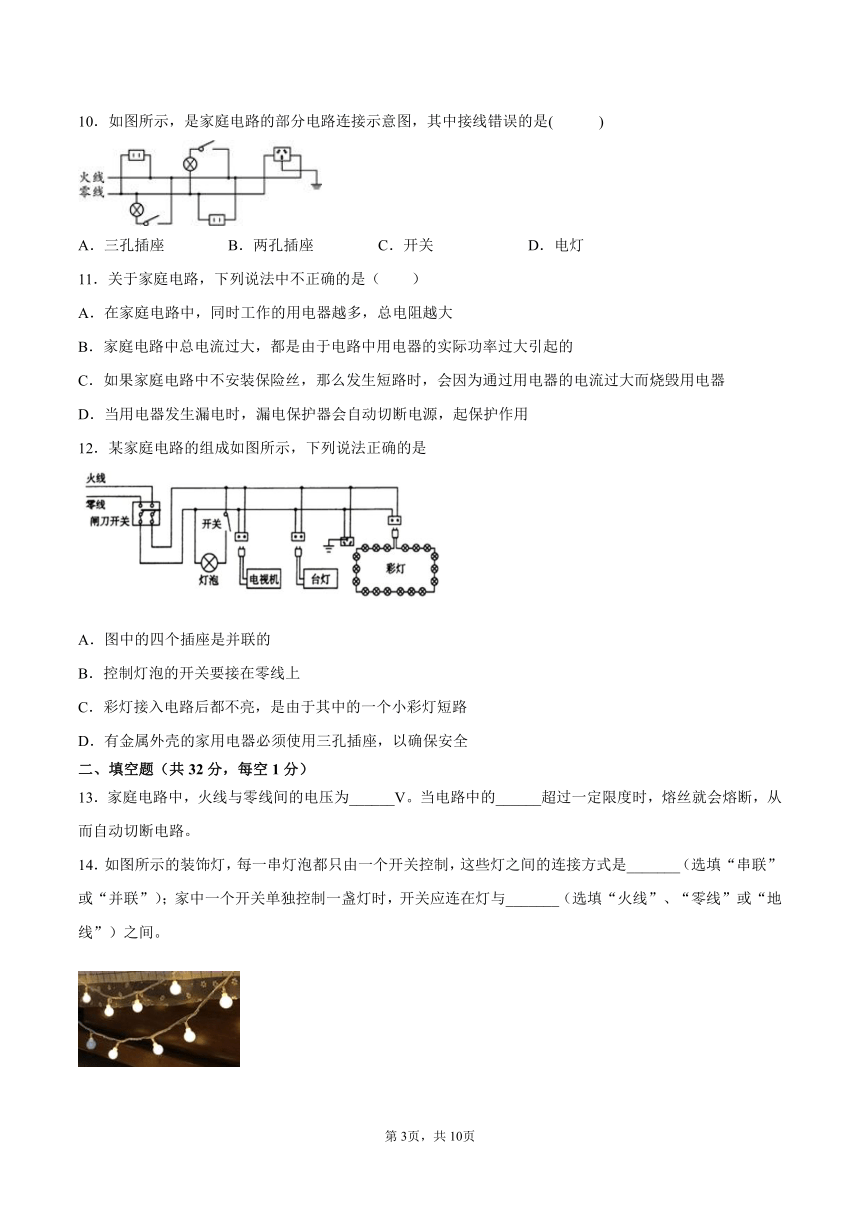

10．如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是( )
A．三孔插座 B．两孔插座 C．开关 D．电灯
11．关于家庭电路，下列说法中不正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，都是由于电路中用电器的实际功率过大引起的
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．当用电器发生漏电时，漏电保护器会自动切断电源，起保护作用
12．某家庭电路的组成如图所示，下列说法正确的是
A．图中的四个插座是并联的
B．控制灯泡的开关要接在零线上
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须使用三孔插座，以确保安全
二、填空题（共32分，每空1分）
13．家庭电路中，火线与零线间的电压为______V。当电路中的______超过一定限度时，熔丝就会熔断，从而自动切断电路。
14．如图所示的装饰灯，每一串灯泡都只由一个开关控制，这些灯之间的连接方式是_______（选填“串联”或“并联”）；家中一个开关单独控制一盏灯时，开关应连在灯与_______（选填“火线”、“零线”或“地线”）之间。

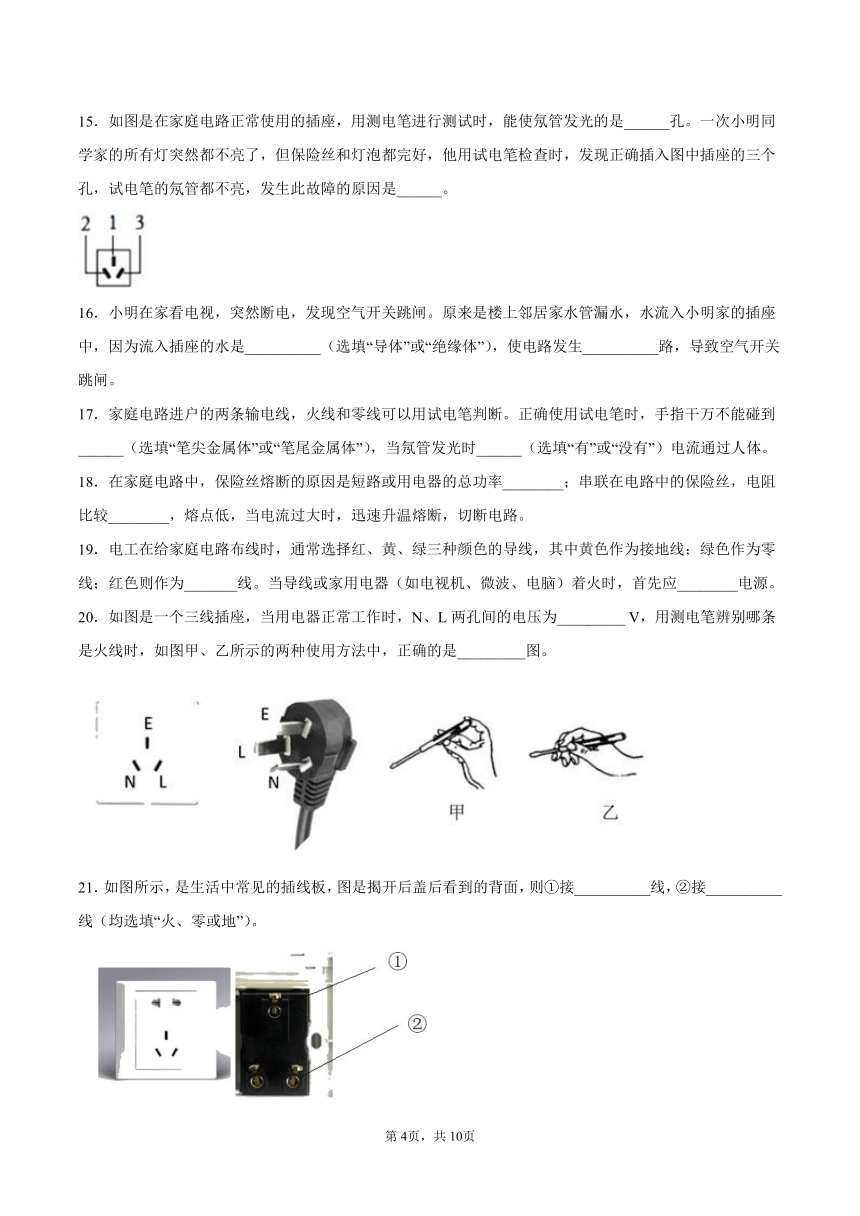

15．如图是在家庭电路正常使用的插座，用测电笔进行测试时，能使氖管发光的是______孔。一次小明同学家的所有灯突然都不亮了，但保险丝和灯泡都完好，他用试电笔检查时，发现正确插入图中插座的三个孔，试电笔的氖管都不亮，发生此故障的原因是______。
16．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是__________（选填“导体”或“绝缘体”），使电路发生__________路，导致空气开关跳闸。
17．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
18．在家庭电路中，保险丝熔断的原因是短路或用电器的总功率________；串联在电路中的保险丝，电阻比较________，熔点低，当电流过大时，迅速升温熔断，切断电路。
19．电工在给家庭电路布线时，通常选择红、黄、绿三种颜色的导线，其中黄色作为接地线；绿色作为零线；红色则作为_______线。当导线或家用电器（如电视机、微波、电脑）着火时，首先应________电源。
20．如图是一个三线插座，当用电器正常工作时，N、L两孔间的电压为_________ V，用测电笔辨别哪条是火线时，如图甲、乙所示的两种使用方法中，正确的是_________图。
21．如图所示，是生活中常见的插线板，图是揭开后盖后看到的背面，则①接__________线，②接__________线（均选填“火、零或地”）。

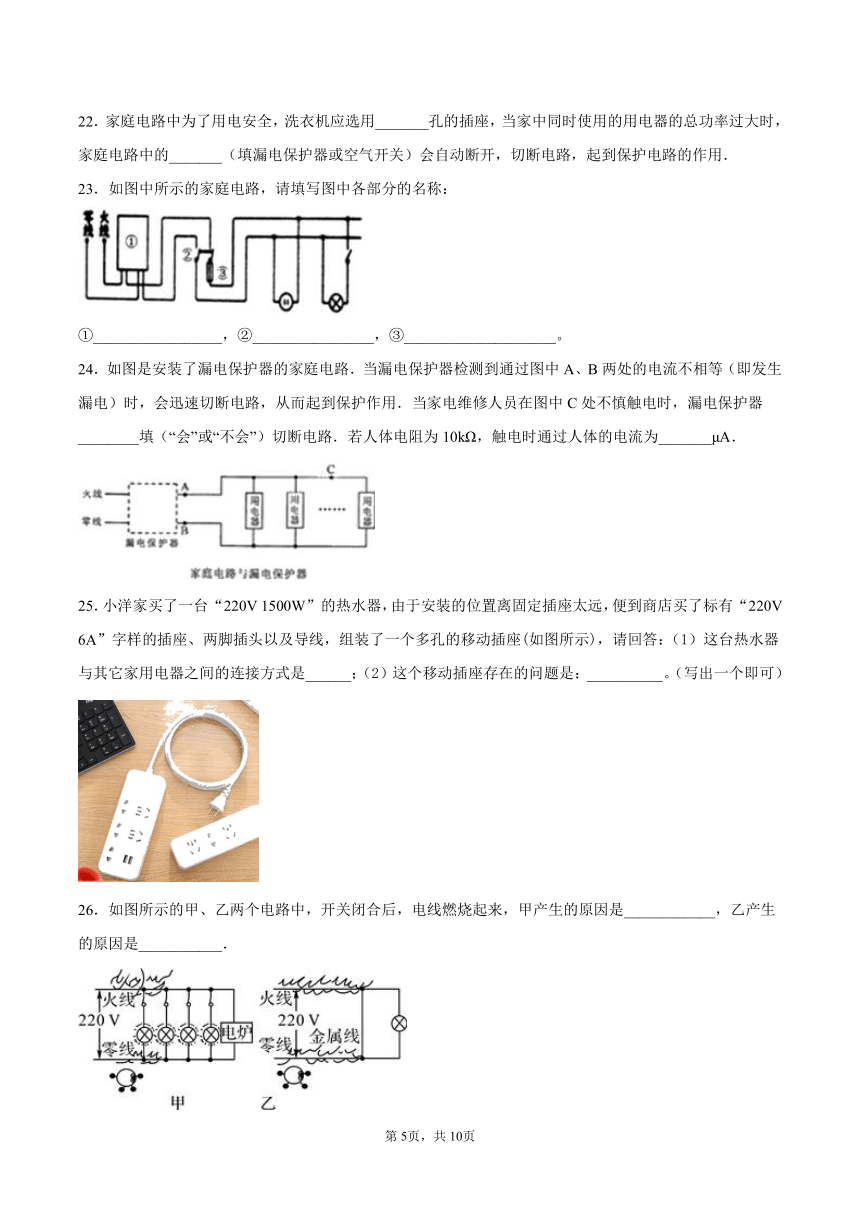

22．家庭电路中为了用电安全，洗衣机应选用_______孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的_______（填漏电保护器或空气开关）会自动断开，切断电路，起到保护电路的作用．
23．如图中所示的家庭电路，请填写图中各部分的名称：
①_________________，②________________，③____________________。
24．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器________填（“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为_______μA．
25．小洋家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、两脚插头以及导线，组装了一个多孔的移动插座(如图所示)，请回答：（1）这台热水器与其它家用电器之间的连接方式是______；（2）这个移动插座存在的问题是：__________。（写出一个即可）
26．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是____________，乙产生的原因是___________．
27．小明想在家里安装一盏照明灯，他设计的电路如图所示.图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在_____(填“A”或“B”)处.小明请电工师傅正确安装完毕，闭合开关，电灯不亮.电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的_____段发生____(填“断路”或“短路”)故障.
三、实验探究题（共14分，每空1分）
28．小明在学习短路对家庭电路的危害后，想探究保险丝的工作原理及作用，于是和小华一起讨论并完成下列实验：
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其他部分按如图所示连接好电路；
（2）当开关闭合时，灯泡________（选填“发光”或“不发”）电流表_____（选填“有”或“无”）示数；
（3）断开开关，CD间保留保险丝，只在BD间接一根粗铜丝，当闭合开关的瞬间，小明观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断；
（4）小明找来一根细铜丝代替保险丝接在CD之间，同时在BD间接入一根较短的粗铜丝；闭合开关，发现电流表的示数超过量程，灯泡________（选填“发光”或“不发光”），细铜丝发热明显，粗铜丝发热不明显，电流表损坏。
（分析论证）
①根据欧姆定律知道，铜丝的电阻较小，闭合开关的瞬间，线路中的电流较________，从而造成电流表超过量程而烧坏电流表；
②细铜丝的电阻比粗铜丝电阻大很多，在电流相同时，根据P=I2R可知，导体的电功率跟电阻成比，所以细铜丝的电功率比粗铜丝的电功率________（选填“大”或“小”），因此细铜丝的温度升高明显；
③根据上述分析，在没有保险丝的情况下，________（选填“能”或“不能”）用铜丝代替保险丝。
29．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
四、简答题（共16分，30题6分，31题10分）
30．小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。
（1）如图甲所示，小明做饭时发现电饭锅用的是三脚插头，当插头插入插座时，“E”字插脚的作用是：把电饭锅的________和________线连在一起，目的是________；
（2）如图乙所示，把开关（只控制灯泡）、灯泡、插座正确的连线。
31．某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R1为下盘电热丝，R2为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。
（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线；
（2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？
（3）电热丝R1的阻值是多大？
参考答案
1．B
2．A
3．D
4．A
5．C
6．A
7．B
8．D
9．C
10．A
11．ABC
12．AD
13．220 电流
14．并联 火线
15．3 进户火线断路
16．导体 短
17．笔尖金属体 有
18．过大 大
19．火 切断
20．220 甲
21．地 零
22．三 空气开关
23．电能表 总开关 保险盒
24．会 2.2×104
25．并 电热水器工作时的电流大于插座允许通过的最大电流（或移动插座是两脚插头不能接地线存在安全隐患）
26．用电器总功率过大 发生短路
27．B gf 断路
28．发光 有 不发光 大 大 不能
29．L1短路 L2断路 电路连接正常 B CD 右 漏电
30．金属外壳 地 防止触电
31．（1）；（2）10 A，1.32×105J；（3）44 Ω
