第十五章电功和电热章末测试卷2021—2022学年苏科版九年级物理下册（有答案）

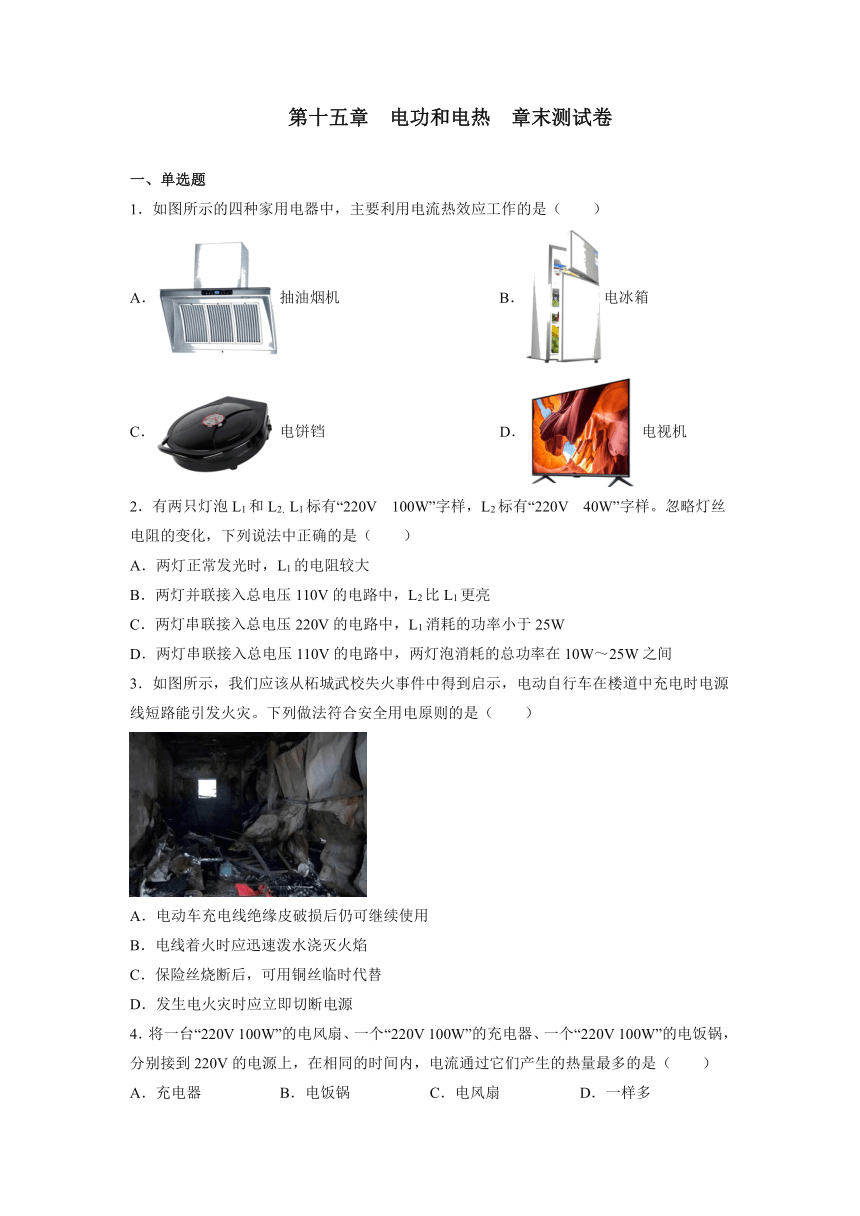

第十五章 电功和电热 章末测试卷
一、单选题
1．如图所示的四种家用电器中，主要利用电流热效应工作的是（　　）
A．抽油烟机 B．电冰箱
C．电饼铛 D．电视机
2．有两只灯泡L1和L2，L1标有“220V 100W”字样，L2标有“220V 40W”字样。忽略灯丝电阻的变化，下列说法中正确的是（　　）
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入总电压110V的电路中，L2比L1更亮
C．两灯串联接入总电压220V的电路中，L1消耗的功率小于25W
D．两灯串联接入总电压110V的电路中，两灯泡消耗的总功率在10W～25W之间
3．如图所示，我们应该从柘城武校失火事件中得到启示，电动自行车在楼道中充电时电源线短路能引发火灾。下列做法符合安全用电原则的是（　　）
A．电动车充电线绝缘皮破损后仍可继续使用
B．电线着火时应迅速泼水浇灭火焰
C．保险丝烧断后，可用铜丝临时代替
D．发生电火灾时应立即切断电源
4．将一台“220V 100W”的电风扇、一个“220V 100W”的充电器、一个“220V 100W”的电饭锅，分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是（　　）
A．充电器 B．电饭锅 C．电风扇 D．一样多

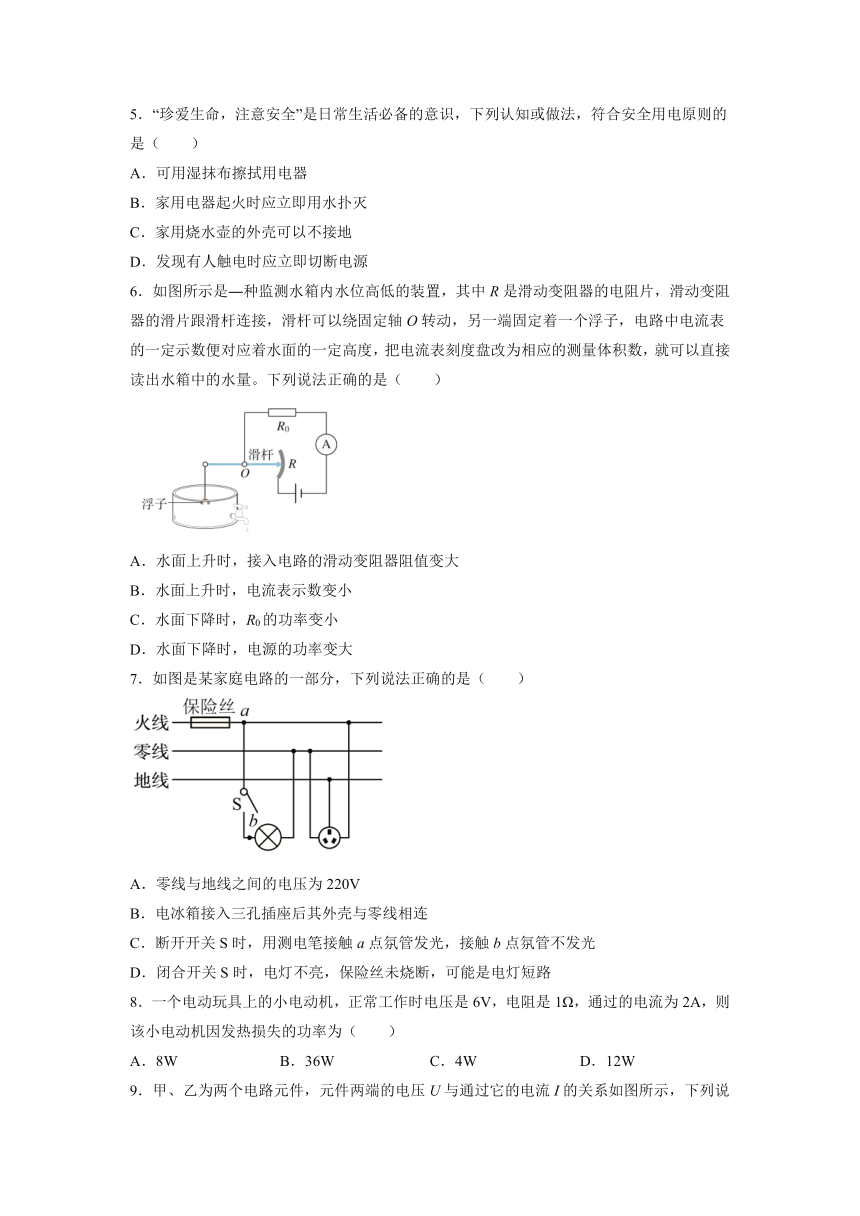

5．“珍爱生命，注意安全”是日常生活必备的意识，下列认知或做法，符合安全用电原则的是（　　）
A．可用湿抹布擦拭用电器
B．家用电器起火时应立即用水扑灭
C．家用烧水壶的外壳可以不接地
D．发现有人触电时应立即切断电源
6．如图所示是―种监测水箱内水位高低的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子，电路中电流表的一定示数便对应着水面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出水箱中的水量。下列说法正确的是（　　）
A．水面上升时，接入电路的滑动变阻器阻值变大
B．水面上升时，电流表示数变小
C．水面下降时，R0的功率变小
D．水面下降时，电源的功率变大
7．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．零线与地线之间的电压为220V
B．电冰箱接入三孔插座后其外壳与零线相连
C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
8．一个电动玩具上的小电动机，正常工作时电压是6V，电阻是1Ω，通过的电流为2A，则该小电动机因发热损失的功率为（　　）
A．8W B．36W C．4W D．12W

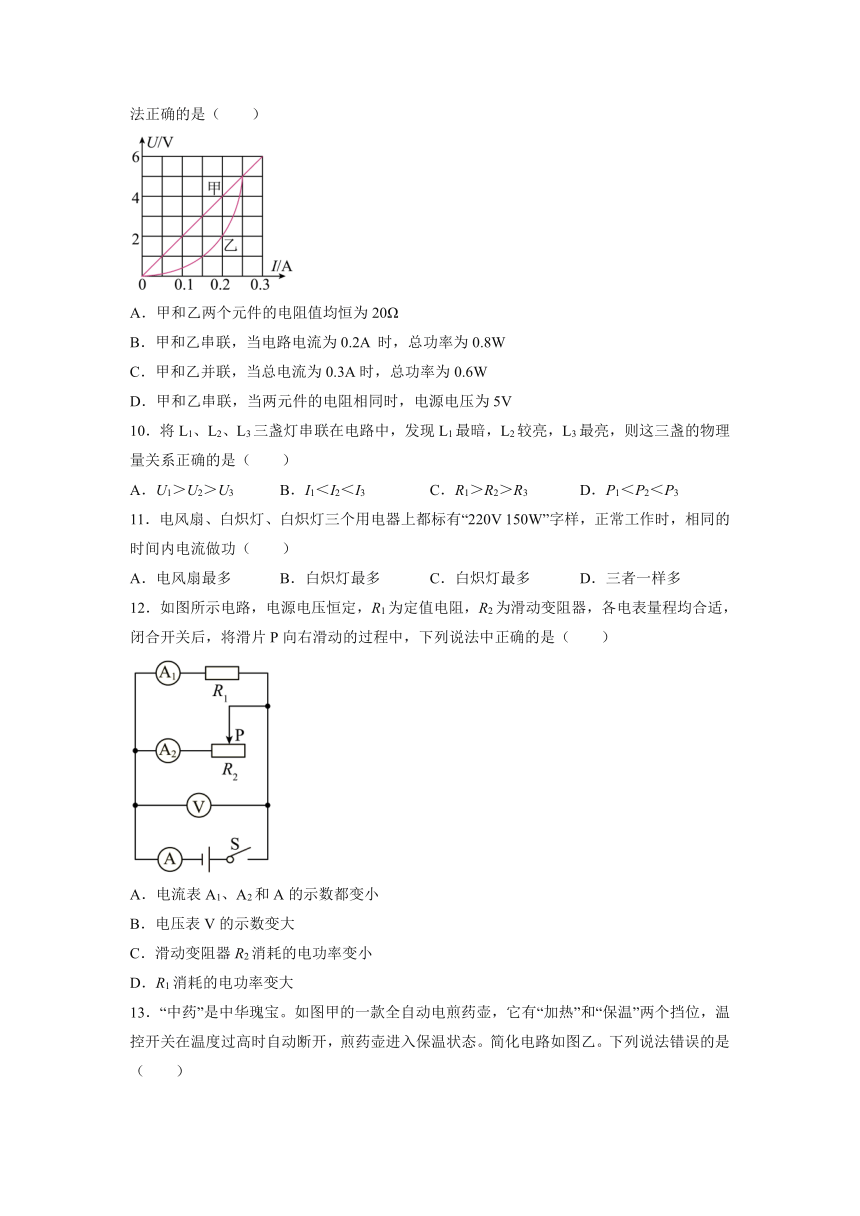

9．甲、乙为两个电路元件，元件两端的电压U与通过它的电流I的关系如图所示，下列说法正确的是（　　）
A．甲和乙两个元件的电阻值均恒为20Ω
B．甲和乙串联，当电路电流为0.2A 时，总功率为0.8W
C．甲和乙并联，当总电流为0.3A时，总功率为0.6W
D．甲和乙串联，当两元件的电阻相同时，电源电压为5V
10．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，L3最亮，则这三盏的物理量关系正确的是（　　）
A．U1＞U2＞U3 B．I1＜I2＜I3 C．R1＞R2＞R3 D．P1＜P2＜P3
11．电风扇、白炽灯、白炽灯三个用电器上都标有“220V 150W”字样，正常工作时，相同的时间内电流做功（　　）
A．电风扇最多 B．白炽灯最多 C．白炽灯最多 D．三者一样多
12．如图所示电路，电源电压恒定，R1为定值电阻，R2为滑动变阻器，各电表量程均合适，闭合开关后，将滑片P向右滑动的过程中，下列说法中正确的是（　　）
A．电流表A1、A2和A的示数都变小
B．电压表V的示数变大
C．滑动变阻器R2消耗的电功率变小
D．R1消耗的电功率变大
13．“中药”是中华瑰宝。如图甲的一款全自动电煎药壶，它有“加热”和“保温”两个挡位，温控开关在温度过高时自动断开，煎药壶进入保温状态。简化电路如图乙。下列说法错误的是（　　）
A．开关S1和S2中，S2是温控开关 B．只闭合S1，煎药壶处于加热状态
C．同时闭合S1、S2，电路总功率最大 D．同时闭合S1、S2，电路总电阻最小
14．关于家庭电路，下列说法正确的是（　　）
A．电能表是测量电功率的仪表
B．电冰箱、洗衣机等可用两孔插座代替三孔插座
C．家庭电路中空气开关跳闸，不一定是发生了短路
D．在使用试电笔时，手指一定不能接触试电笔尾部的金属体
15．纯电动汽车因其环保节能的特点深受大家的喜爱，但它也有不便之处，今年国庆长假，出行人员众多，充电桩不足，导致很多电动车主遇到了充电难的问题，呼吁在高速服务区增加充电桩数量。如图，这是电动汽车的充电桩，下列有关说法符合安全用电的是（ ）
A．每个充电桩在安装时都要装保险装置
B．安装充电桩时，不连接地线也可以
C．万一有充电桩起火，应迅速浇水扑灭
D．充电线破损时，只要稍加注意便可安全使用
16．如图所示电路，电源电压恒定不变，灯泡L上标有“6V 6W”字样。只闭合开关S1，将滑动变阻器R2的滑片从最右端向左移动一段距离到A点，此过程中电流表示数变化了0.1A，滑片在A点时电压表示数为3V。再闭合开关S2和S3，电流表示数又变化了1.3A，此时灯泡L恰好正常发光。忽略灯丝电阻的变化，电流表和电压表量程可以根据实际情况改变，下列说法正确的是（）
A．电源电压为12V

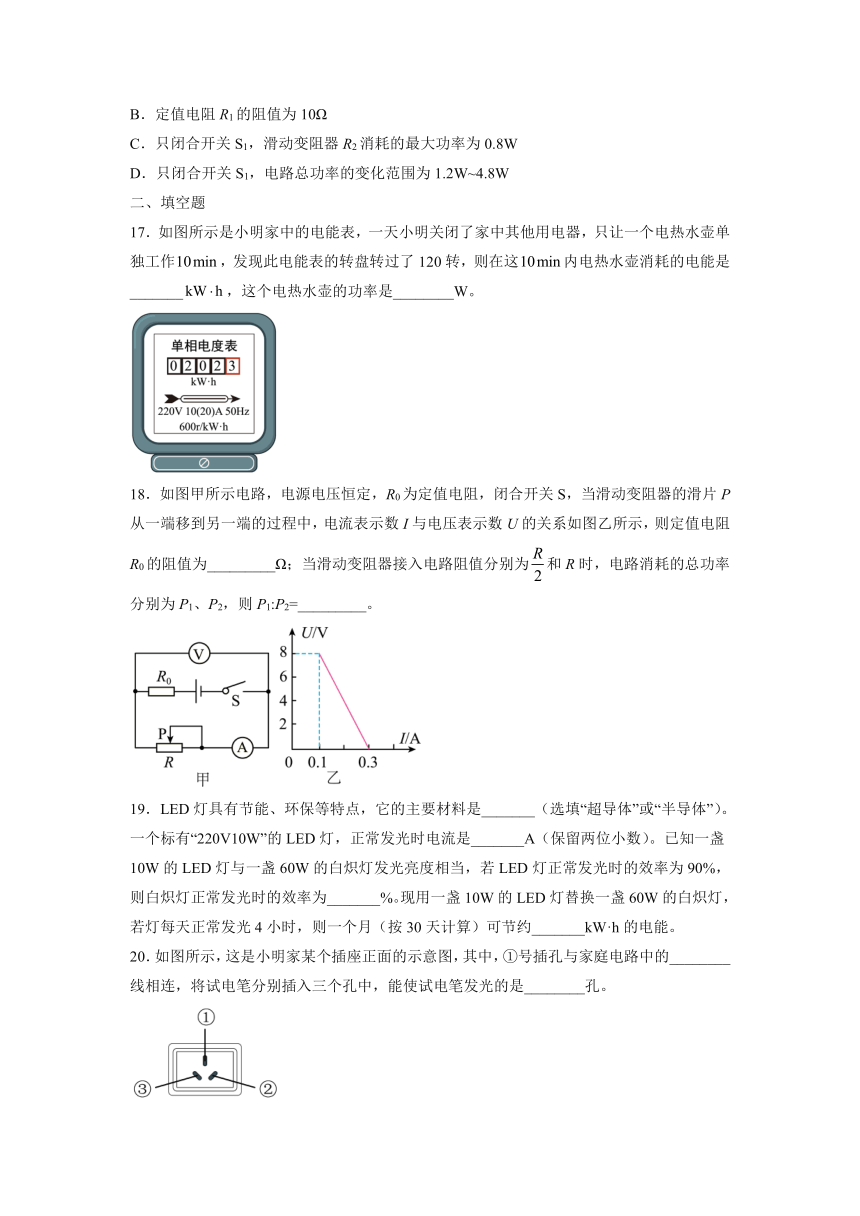

B．定值电阻R1的阻值为10Ω
C．只闭合开关S1，滑动变阻器R2消耗的最大功率为0.8W
D．只闭合开关S1，电路总功率的变化范围为1.2W~4.8W
二、填空题
17．如图所示是小明家中的电能表，一天小明关闭了家中其他用电器，只让一个电热水壶单独工作，发现此电能表的转盘转过了120转，则在这内电热水壶消耗的电能是_______，这个电热水壶的功率是________W。
18．如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为_________Ω；当滑动变阻器接入电路阻值分别为和R时，电路消耗的总功率分别为P1、P2，则P1:P2=_________。
19．LED灯具有节能、环保等特点，它的主要材料是_______（选填“超导体”或“半导体”）。一个标有“220V10W”的LED灯，正常发光时电流是_______A（保留两位小数）。已知一盏10W的LED灯与一盏60W的白炽灯发光亮度相当，若LED灯正常发光时的效率为90%，则白炽灯正常发光时的效率为_______%。现用一盏10W的LED灯替换一盏60W的白炽灯，若灯每天正常发光4小时，则一个月（按30天计算）可节约_______kW·h的电能。
20．如图所示，这是小明家某个插座正面的示意图，其中，①号插孔与家庭电路中的________线相连，将试电笔分别插入三个孔中，能使试电笔发光的是________孔。
21．两个发热电阻R1∶R2=1∶4，当它们串联在电路中时，R1、R2的电功率之比P1∶P2=___________；已知R1=10Ω，那么它们并联在6V电路中时，整个电路在100s内电流做功是___________J。
22．如图甲是通过小灯泡L的电流随其两端电压变化的关系图像。现将小灯泡L与电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.6W，再闭合开关S1，电流表的示数为0.5A，则电阻R消耗的电功率为___________W。
23．小强家里正在使用的照明灯和电饭煲是______的（选填“串联”或“并联”）；小强养成随手关灯的良好习惯，当他关掉家中不用的电灯后，家中电路的总电阻______（选填“变大”“变小”或“不变”）。
24．电在生活生产中的应用非常广泛，是我们日常生活中不可或缺的一部分，但不规范用电也会给我们带来危险。为防止人体触电，应该不________高压的带电体，只有不高于________ V的电压对人体才是安全的。
25．如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压为______V，灯正常发光的电流______，灯的额定功率______W。
三、实验题
26．如图所示，是探究电流通过导体时产生热量的实验装置，甲、乙两套装置中各有两个相同的透明容器。其中密封着等量的空气和一段电阻丝（阻值在图中已标出），U形管中装有等量的液体，接通电源，观察现象。
（1）实验中通过观察______的变化来比较导体所产生热量的多少；
（2）用甲装置进行实验时，通过控制A、B的通电时间和电路中的______相等，来研究导体产生热量与电阻的关系；
（3）在乙装置中，C、D透明容器中产生热量较多的是______容器。如果流过C容器中电阻丝的电流为，通电时间，该容器中电阻丝产生的电热是______J。
27．小华利用如图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率。
（1）请用笔画线代替导线，将图甲的实物图连接完整（要求滑动变阻器滑片向右移动时灯泡变亮）；（________）
（2）小华在连接电路最后一根导线时灯泡立即发光，则他连接电路时存在的错误是___________。连接电路时，滑动变阻器滑片应滑到___________端（选填“左”或“右”）；
（3）排除电路故障后，调节滑动变阻器，当电压表的示数为2.1V时，要使灯泡正常发光，滑片应向___________适当移动（选填“左”或“右”）；灯泡正常发光时电流表的示数如图乙所示，则此灯泡的额定功率为___________W；
（4）实际测量时，电压表有示数时内部有微弱的电流通过，若考虑这个微弱电流的影响，则所测小灯泡的额定功率偏___________，这是由于所测的电流值偏___________；（选填“大”或“小”）
（5）小明想利用小华的实验器材测量一未知电阻Rx的阻值，发现电流表损坏，善于动脑的小明认真思考后，利用小华实验中小灯泡的额定电压U额和测得的额定电流I额，设计如图丙所示电路，测出Rx的阻值，请你帮助小明补全实验步骤。
①先闭合开关S、S1，调节滑动变阻器滑片使电压表示数为___________；
②再断开开关S1，闭合开关S2，保持滑动变阻器滑片位置不变，读出此时电压表示数为U；
③待测电阻Rx=___________（用所测物理量和已知物理量符号表示）。
四、计算题
28．小明家购置了如图甲所示的一台集加热和保温为一体的饮水机，如图乙所示是其内部电路图，S是用感温材料制造的温控开关，定值电阻R1和R2均是发热电阻。正常工作时，定值电阻R2在“保温”状态与“加热”状态的功率之比为1：100，部分铭牌信息如下表所示。求：
最大容量 1.21kg
额定电压 220V
加热功率 1210W
（1）定值电阻R2的阻值为多少？
（2）某次正常工作时，饮水机将最大容量的水从20℃加热到100℃，用时7min。该饮水机本次加热状态的效率为多少？（C水=4.2×103J/（kg·℃））
（3）某天用电高峰期，小明关闭家里其它用电器，仅让饮水机处于保温状态，发现家里标有“3000imp/kW·h”（意义为用电器消耗1kW·h的电能，指示灯闪烁3000次）字样电能表的指示灯每闪烁5次所用的时间为60s。则上述工作过程中，R2两端的实际电压为多少？
29．如图甲是一款可调温果汁加热器，图乙是其简化电路图，R1，R2均为加热电阻。当开关接1时，加热器处于保温挡，保温功率为220W；当开关接2时，加热器处于可调温挡，可调功率范围为220W~1100W。[果汁比热容取4.0×103J/(kg·℃)]求：
（1）加热电阻R2的阻值；
（2）当滑动变阻器R1的阻值调到66Ω时，加热器的功率；
（3）若加热器用最大功率对1kg果汁加热2min，果汁的温度升高30℃，求加热器的效率。
参考答案
1．C
2．C
3．D
4．B
5．D
6．C
7．C
8．C
9．C
10．D
11．D
12．C
13．B
14．C
15．A
16．B
17．0.2 1200
18．40 3:2
19．半导体 0.05 1.5% 6
20．地 ②
21．1∶4 450
22．0.9
23．并联 变大
24．靠近 36
25．4.5 0.3 1.05
26．U形管中液柱的高度差 电流 C 600
27． 开关未断开 左 右 0.75 大 大 U额
28．（1）；（2）；（3）
29．（1）44Ω；（2）440W；（3）90.9%。
