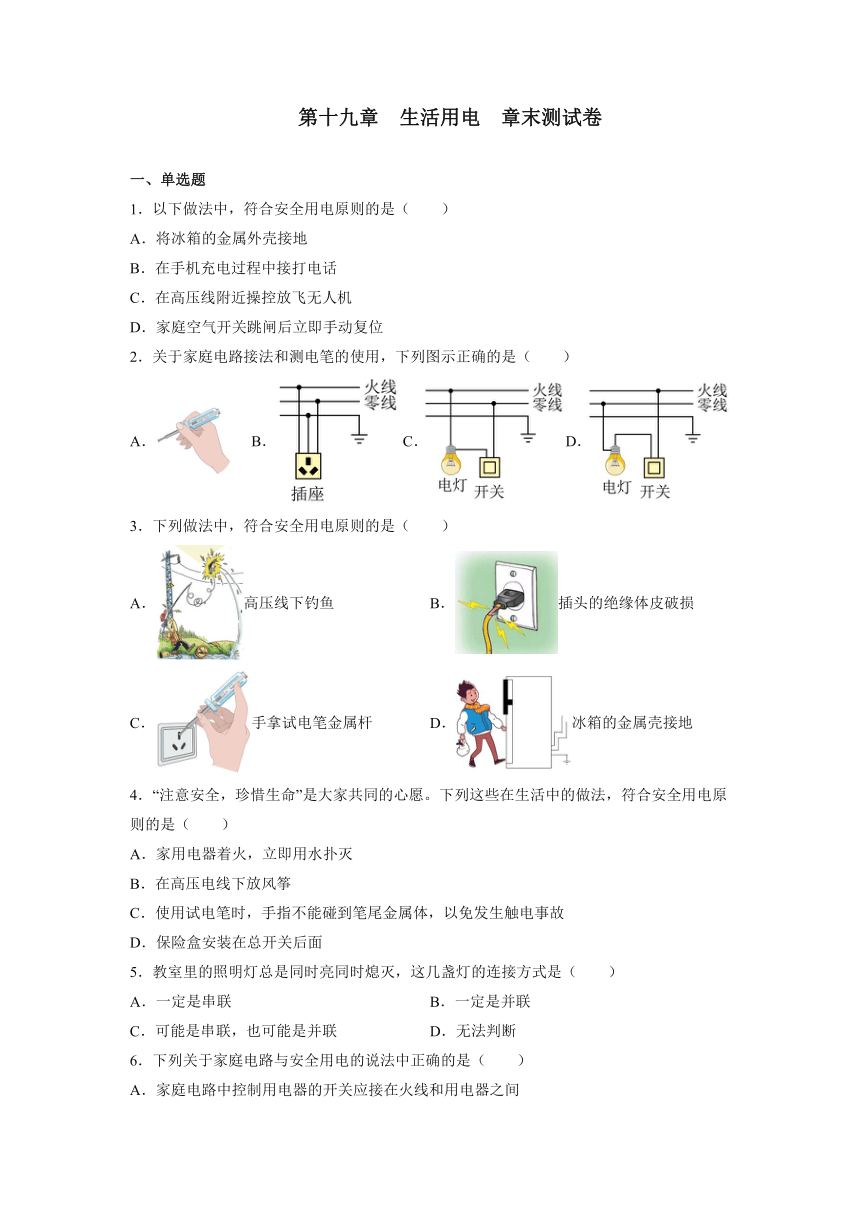

第十九章 生活用电 章末测试卷
一、单选题
1．以下做法中，符合安全用电原则的是（　　）
A．将冰箱的金属外壳接地
B．在手机充电过程中接打电话
C．在高压线附近操控放飞无人机
D．家庭空气开关跳闸后立即手动复位
2．关于家庭电路接法和测电笔的使用，下列图示正确的是（　　）
A． B． C．D．
3．下列做法中，符合安全用电原则的是（　　）
A．高压线下钓鱼 B．插头的绝缘体皮破损
C．手拿试电笔金属杆 D．冰箱的金属壳接地
4．“注意安全，珍惜生命”是大家共同的心愿。下列这些在生活中的做法，符合安全用电原则的是（　　）
A．家用电器着火，立即用水扑灭
B．在高压电线下放风筝
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．保险盒安装在总开关后面
5．教室里的照明灯总是同时亮同时熄灭，这几盏灯的连接方式是（　　）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
6．下列关于家庭电路与安全用电的说法中正确的是（　　）
A．家庭电路中控制用电器的开关应接在火线和用电器之间
B．电冰箱使用三脚插头，是为了防止电流过大引起火灾
C．在家庭电路中，同时工作的用电器越多，总电阻越大
D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故

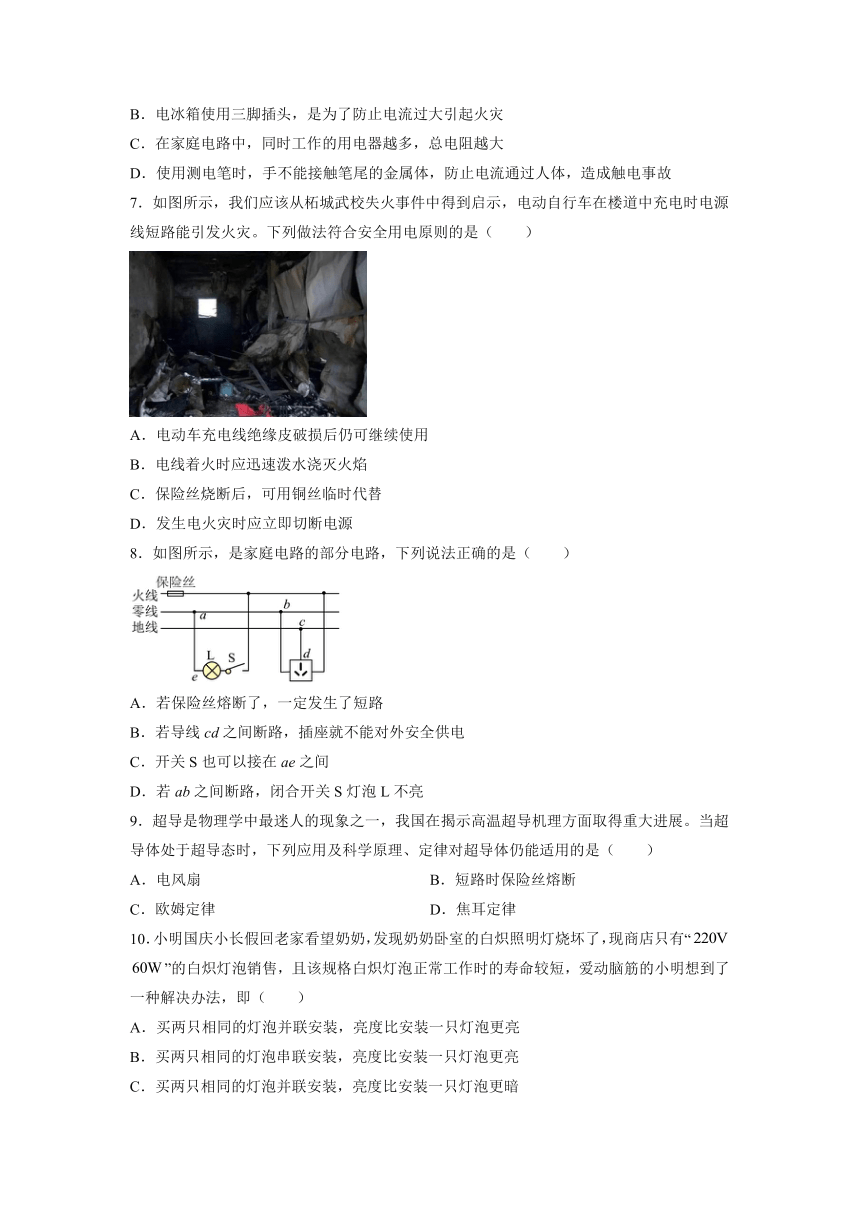

7．如图所示，我们应该从柘城武校失火事件中得到启示，电动自行车在楼道中充电时电源线短路能引发火灾。下列做法符合安全用电原则的是（　　）
A．电动车充电线绝缘皮破损后仍可继续使用
B．电线着火时应迅速泼水浇灭火焰
C．保险丝烧断后，可用铜丝临时代替
D．发生电火灾时应立即切断电源
8．如图所示，是家庭电路的部分电路，下列说法正确的是（　　）
A．若保险丝熔断了，一定发生了短路
B．若导线cd之间断路，插座就不能对外安全供电
C．开关S也可以接在ae之间
D．若ab之间断路，闭合开关S灯泡L不亮
9．超导是物理学中最迷人的现象之一，我国在揭示高温超导机理方面取得重大进展。当超导体处于超导态时，下列应用及科学原理、定律对超导体仍能适用的是（　　）
A．电风扇 B．短路时保险丝熔断
C．欧姆定律 D．焦耳定律
10．小明国庆小长假回老家看望奶奶，发现奶奶卧室的白炽照明灯烧坏了，现商店只有“ ”的白炽灯泡销售，且该规格白炽灯泡正常工作时的寿命较短，爱动脑筋的小明想到了一种解决办法，即（　　）
A．买两只相同的灯泡并联安装，亮度比安装一只灯泡更亮
B．买两只相同的灯泡串联安装，亮度比安装一只灯泡更亮
C．买两只相同的灯泡并联安装，亮度比安装一只灯泡更暗
D．买两只相同的灯泡串联安装，亮度比安装一只灯泡更暗

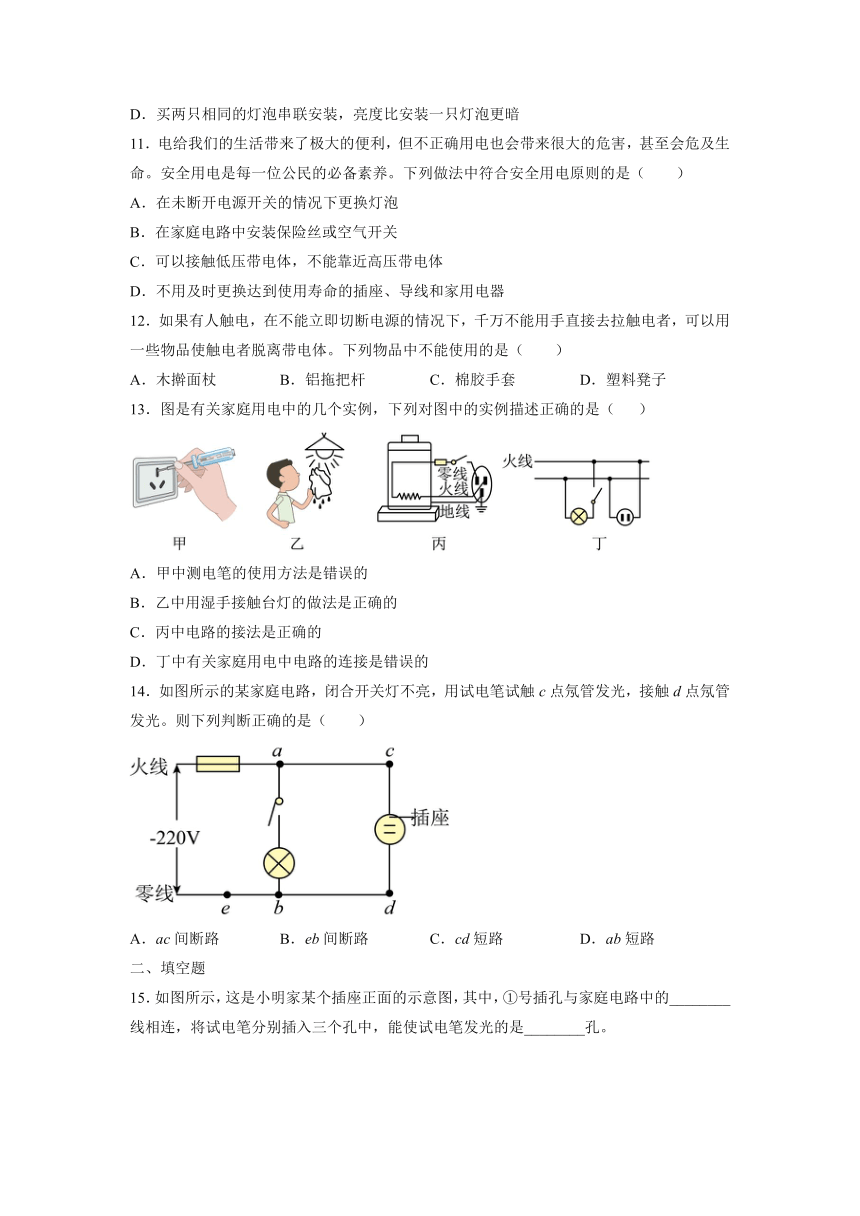

11．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中符合安全用电原则的是（　　）
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装保险丝或空气开关
C．可以接触低压带电体，不能靠近高压带电体
D．不用及时更换达到使用寿命的插座、导线和家用电器
12．如果有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（　　）
A．木擀面杖 B．铝拖把杆 C．棉胶手套 D．塑料凳子
13．图是有关家庭用电中的几个实例，下列对图中的实例描述正确的是（ ）
A．甲中测电笔的使用方法是错误的
B．乙中用湿手接触台灯的做法是正确的
C．丙中电路的接法是正确的
D．丁中有关家庭用电中电路的连接是错误的
14．如图所示的某家庭电路，闭合开关灯不亮，用试电笔试触c点氖管发光，接触d点氖管发光。则下列判断正确的是（　　）
A．ac间断路 B．eb间断路 C．cd短路 D．ab短路
二、填空题

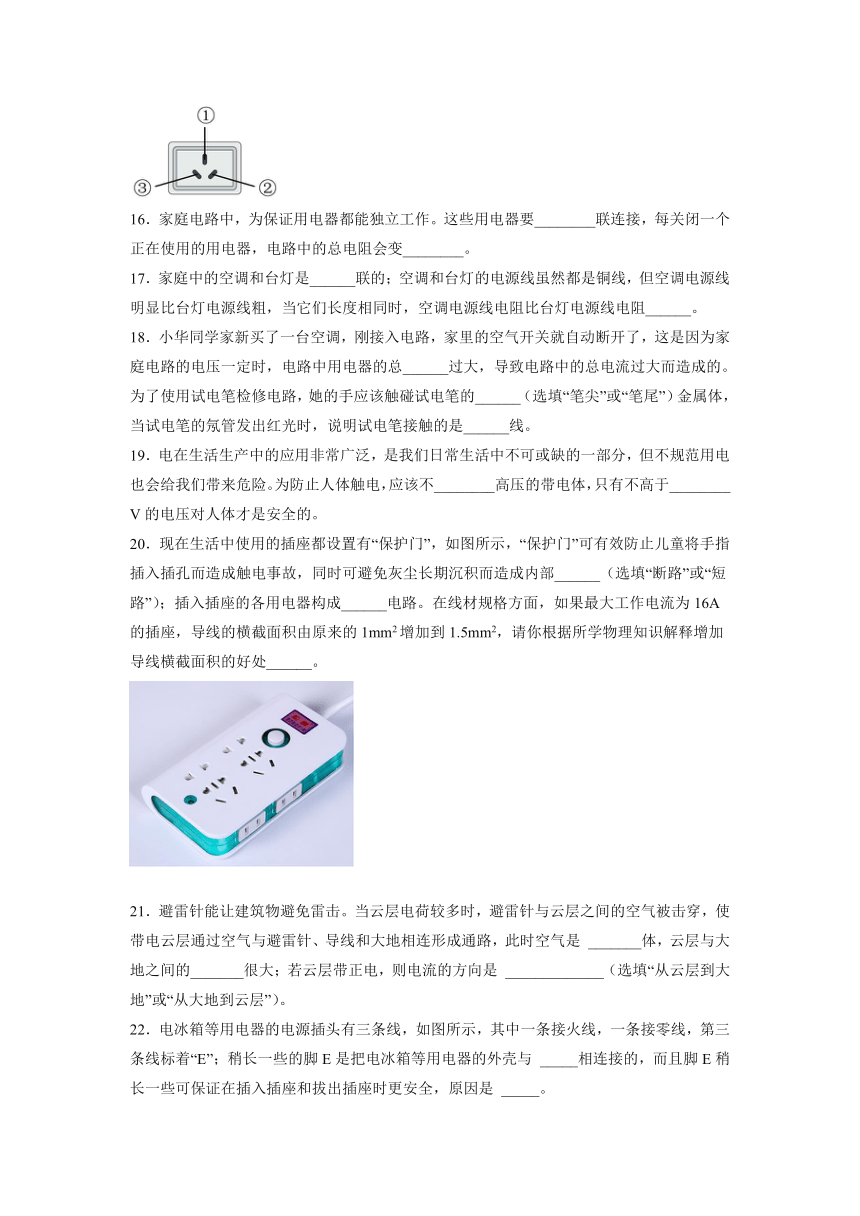

15．如图所示，这是小明家某个插座正面的示意图，其中，①号插孔与家庭电路中的________线相连，将试电笔分别插入三个孔中，能使试电笔发光的是________孔。
16．家庭电路中，为保证用电器都能独立工作。这些用电器要________联连接，每关闭一个正在使用的用电器，电路中的总电阻会变________。
17．家庭中的空调和台灯是______联的；空调和台灯的电源线虽然都是铜线，但空调电源线明显比台灯电源线粗，当它们长度相同时，空调电源线电阻比台灯电源线电阻______。
18．小华同学家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为家庭电路的电压一定时，电路中用电器的总______过大，导致电路中的总电流过大而造成的。为了使用试电笔检修电路，她的手应该触碰试电笔的______（选填“笔尖”或“笔尾”）金属体，当试电笔的氖管发出红光时，说明试电笔接触的是______线。
19．电在生活生产中的应用非常广泛，是我们日常生活中不可或缺的一部分，但不规范用电也会给我们带来危险。为防止人体触电，应该不________高压的带电体，只有不高于________ V的电压对人体才是安全的。
20．现在生活中使用的插座都设置有“保护门”，如图所示，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部______（选填“断路”或“短路”）；插入插座的各用电器构成______电路。在线材规格方面，如果最大工作电流为16A的插座，导线的横截面积由原来的1mm2增加到1.5mm2，请你根据所学物理知识解释增加导线横截面积的好处______。
21．避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 _______体，云层与大地之间的_______很大；若云层带正电，则电流的方向是 _____________（选填“从云层到大地”或“从大地到云层”）。
22．电冰箱等用电器的电源插头有三条线，如图所示，其中一条接火线，一条接零线，第三条线标着“E”；稍长一些的脚E是把电冰箱等用电器的外壳与 _____相连接的，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是 _____。
23．小明想在家里安装一盏照明灯，安装完毕后，闭合开关，电灯不亮。小明用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的______（填字母）段发生______（填“断路”或“短路”）故障。
三、作图题
24．如图是吸油烟机的原理图，吸油烟机内的照明灯和排风扇有时可以独立工作，有时可以同时工作。请将虚线框内元件符号按要求连接在家庭电路中。
25．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
四、实验题
26．酷暑的傍晚，小聪打开空调后，发现台灯发光变暗，他猜想：开了空调，家用电器的总功率增大，总电流变大，输电线上有电阻，“分走”的电压U＝IR变大，导致台灯两端的实际电压变小，实际功率变小，台灯变暗，为了验证猜想是否正确，他把所有家用电器看做一个整体，用不同规格的小灯泡来模拟这个整体，并用电压恒为3 V的电源，根据图所示的电路进行了以下实验：
第1步：连接电路后闭合开关，读出电压表和电流表的示数，并记录在表格中．
第2步：分别换接两个不同规格的小灯泡重复第1步操作；
第3步：计算小灯泡的电功率并记录在表格中.
灯泡 电压/V 电流/A 电功率/W
L1 2.40 0.43 1.03
L2 2.60 0.33 0.86
L3 2.75 0.26 0.72
请你分析实验过程和数据后解答：
(1)由于每次实验小灯泡两端的电压都________电源电压(选填“大于”、“等于”或“小于”)，从而验证了电路中导线等元件有________，会“分走”一部分电压；
(2)进一步分析可知，家用电器的总功率越大，其两端的电压就越________，这时并联在家庭电路值的台灯就越暗；
(3)在实际生活中，解决“台灯发光变暗”的一种方法是尽量选择________的导线．
27．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝。通常保险丝电阻比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路，保险丝安装在玻璃管中，称为保险管。
实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小，因此，小明设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管。
（1）根据图甲电路图，在图乙的实物图中，用笔代替导线把电源接入电路；（____）
（2）连接好电路之前，开关应保持 ______（选填“闭合”或“断开”）；
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器： ______；
（4）在图甲中，若电压表V2的读数为2.7V，电压表Vl读数如图丙所示，则保险管A两端的电压为______V，保险管B两端的电压为 ______ V；
（5）根据测量数据可知：保险管A的熔断电流为______A；
（6）将这两个保险管并联接入某一电路中，当电路中的电流达到______A时，保险管将熔断。
五、计算题
28．家庭中通常使用的是交流电．当通过人体的交流电的电流达到50mA时，就会导致呼吸麻痹、心室颤动．假定某人身体的电阻为2kΩ，算一算，
①通过50mA电流时的电压是多少？
②如图人双手分别抓在电压为220V的火线和零线上，是否会发生触电．
29．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝．R1=21欧，R2=18欧．S打开时，通过R1的电流为2.4A．问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A
0.40 1.5 0.71 3 0.98 4.5
1.26 6 1.58 7.5 1.98 15
参考答案
1．A
2．D
3．D
4．D
5．B
6．A
7．D
8．B
9．A
10．D
11．B
12．B
13．A
14．B
15．地 ②
16．并 大
17．并 小
18．功率 笔尾 火
19．靠近 36
20．短路 并联
21．导 电压 从云层到大地
22．大地 插头插入插座时外壳先接地线，拔出插座时外壳后脱离地线
23．gf 断路
24．
25．
26．小于 电阻 低 短而粗
27． 断开 电流表 0.6 2.1 4 4.5
28．100V；人踩在干燥的木凳上，且只有一只手接触火线，不能构成电流的路径，不会发生触电；图中人一只手抓火线，一只手抓零线，所以通过人体会有电流，会发生触电．
29．5.2A 保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝
