第十八章电功率章末测试卷2021-2022学年人教版九年级物理全一册（有答案）

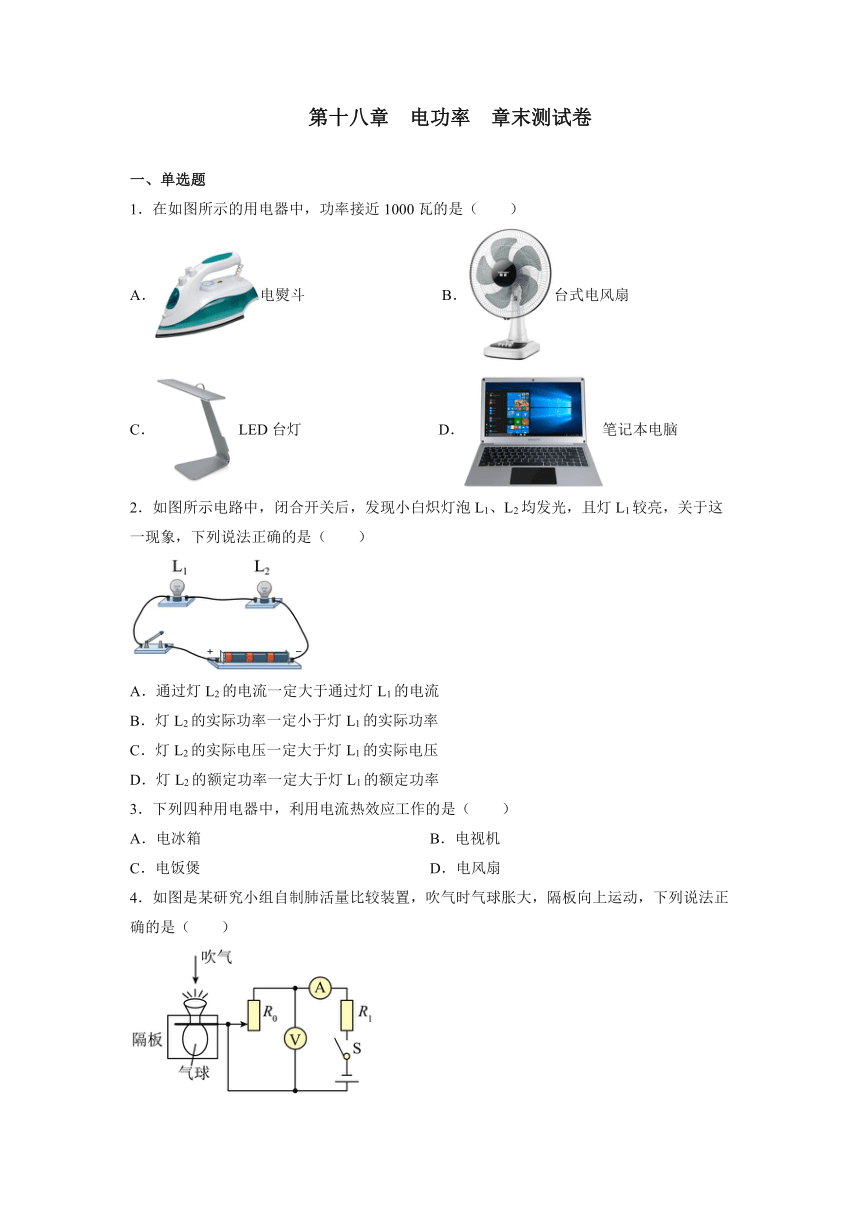

第十八章 电功率 章末测试卷
一、单选题
1．在如图所示的用电器中，功率接近1000瓦的是（　　）
A．电熨斗 B．台式电风扇
C． LED台灯 D．笔记本电脑
2．如图所示电路中，闭合开关后，发现小白炽灯泡L1、L2均发光，且灯L1较亮，关于这一现象，下列说法正确的是（　　）
A．通过灯L2的电流一定大于通过灯L1的电流
B．灯L2的实际功率一定小于灯L1的实际功率
C．灯L2的实际电压一定大于灯L1的实际电压
D．灯L2的额定功率一定大于灯L1的额定功率
3．下列四种用电器中，利用电流热效应工作的是（　　）
A．电冰箱 B．电视机
C．电饭煲 D．电风扇
4．如图是某研究小组自制肺活量比较装置，吹气时气球胀大，隔板向上运动，下列说法正确的是（　　）
A．总电阻变大 B．电流表示数变小
C．电压表示数变大 D．电路总功率变大

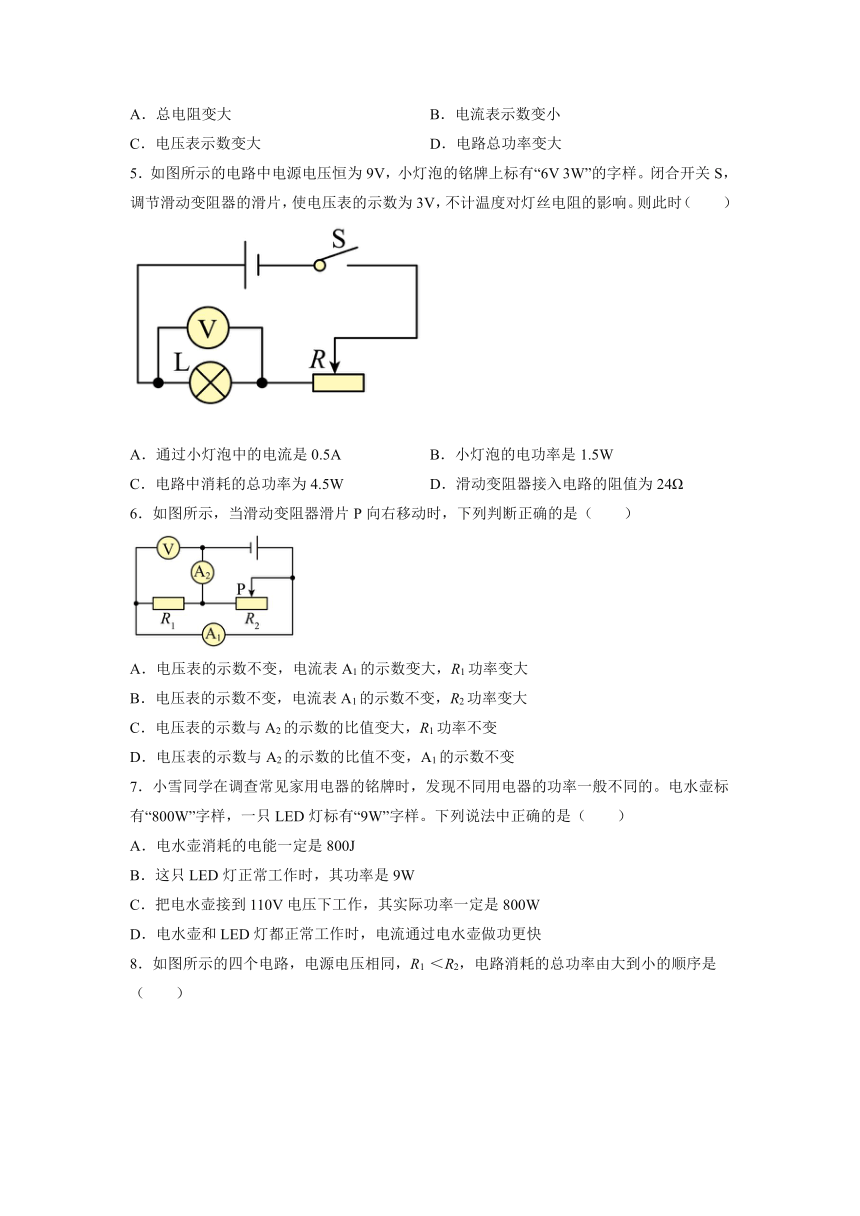

5．如图所示的电路中电源电压恒为9V，小灯泡的铭牌上标有“6V 3W”的字样。闭合开关S，调节滑动变阻器的滑片，使电压表的示数为3V，不计温度对灯丝电阻的影响。则此时（　　）
A．通过小灯泡中的电流是0.5A B．小灯泡的电功率是1.5W
C．电路中消耗的总功率为4.5W D．滑动变阻器接入电路的阻值为24Ω
6．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（　　）
A．电压表的示数不变，电流表A1的示数变大，R1功率变大
B．电压表的示数不变，电流表A1的示数不变，R2功率变大
C．电压表的示数与A2的示数的比值变大，R1功率不变
D．电压表的示数与A2的示数的比值不变，A1的示数不变
7．小雪同学在调查常见家用电器的铭牌时，发现不同用电器的功率一般不同的。电水壶标有“800W”字样，一只LED灯标有“9W”字样。下列说法中正确的是（　　）
A．电水壶消耗的电能一定是800J
B．这只LED灯正常工作时，其功率是9W
C．把电水壶接到110V电压下工作，其实际功率一定是800W
D．电水壶和LED灯都正常工作时，电流通过电水壶做功更快

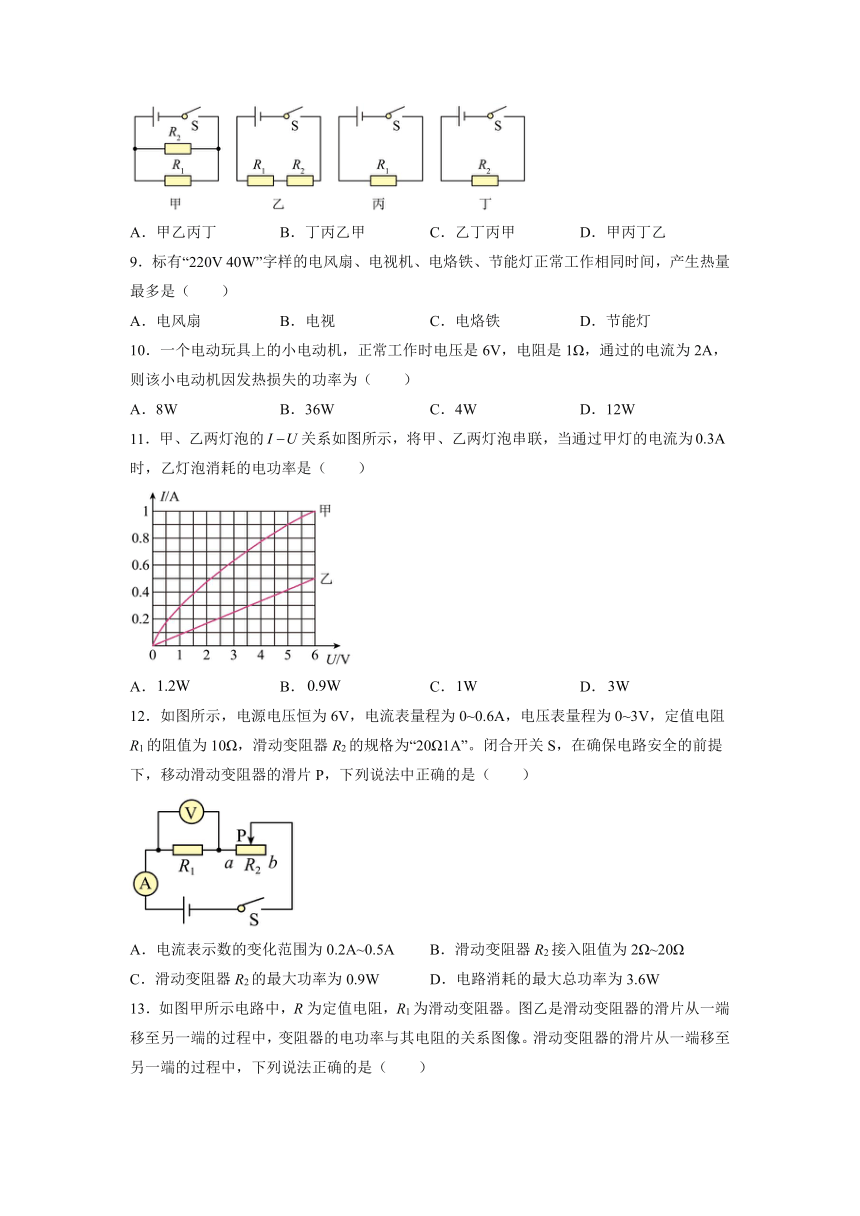

8．如图所示的四个电路，电源电压相同，R1 ＜R2，电路消耗的总功率由大到小的顺序是（　　）
A．甲乙丙丁 B．丁丙乙甲 C．乙丁丙甲 D．甲丙丁乙
9．标有“220V 40W”字样的电风扇、电视机、电烙铁、节能灯正常工作相同时间，产生热量最多是（　　）
A．电风扇 B．电视 C．电烙铁 D．节能灯
10．一个电动玩具上的小电动机，正常工作时电压是6V，电阻是1Ω，通过的电流为2A，则该小电动机因发热损失的功率为（　　）
A．8W B．36W C．4W D．12W
11．甲、乙两灯泡的关系如图所示，将甲、乙两灯泡串联，当通过甲灯的电流为时，乙灯泡消耗的电功率是（　　）
A． B． C． D．
12．如图所示，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω1A”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（　　）
A．电流表示数的变化范围为0.2A~0.5A B．滑动变阻器R2接入阻值为2Ω~20Ω
C．滑动变阻器R2的最大功率为0.9W D．电路消耗的最大总功率为3.6W

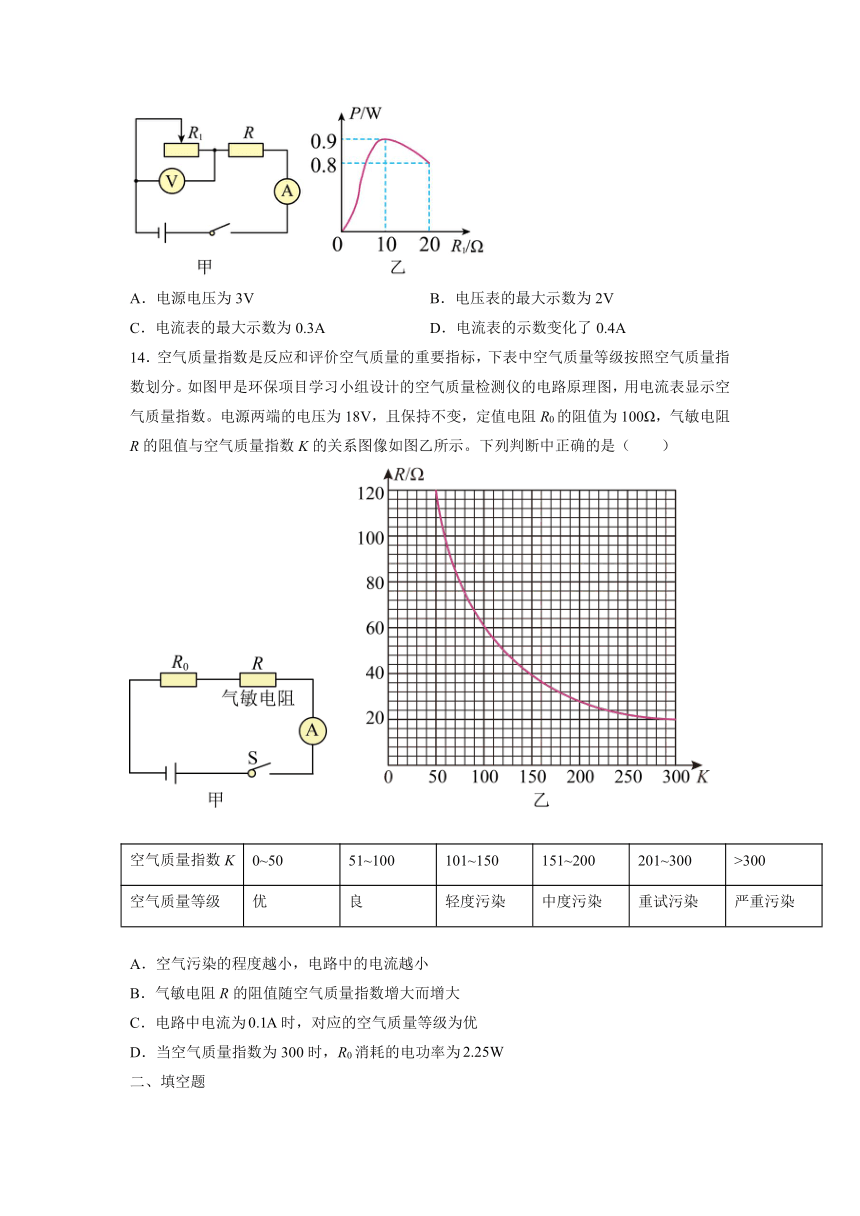

13．如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是滑动变阻器的滑片从一端移至另一端的过程中，变阻器的电功率与其电阻的关系图像。滑动变阻器的滑片从一端移至另一端的过程中，下列说法正确的是（　　）
A．电源电压为3V B．电压表的最大示数为2V
C．电流表的最大示数为0.3A D．电流表的示数变化了0.4A
14．空气质量指数是反应和评价空气质量的重要指标，下表中空气质量等级按照空气质量指数划分。如图甲是环保项目学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源两端的电压为18V，且保持不变，定值电阻R0的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图像如图乙所示。下列判断中正确的是（　　）
空气质量指数K 0~50 51~100 101~150 151~200 201~300 >300
空气质量等级 优 良 轻度污染 中度污染 重试污染 严重污染
A．空气污染的程度越小，电路中的电流越小
B．气敏电阻R的阻值随空气质量指数增大而增大
C．电路中电流为时，对应的空气质量等级为优
D．当空气质量指数为300时，R0消耗的电功率为
二、填空题

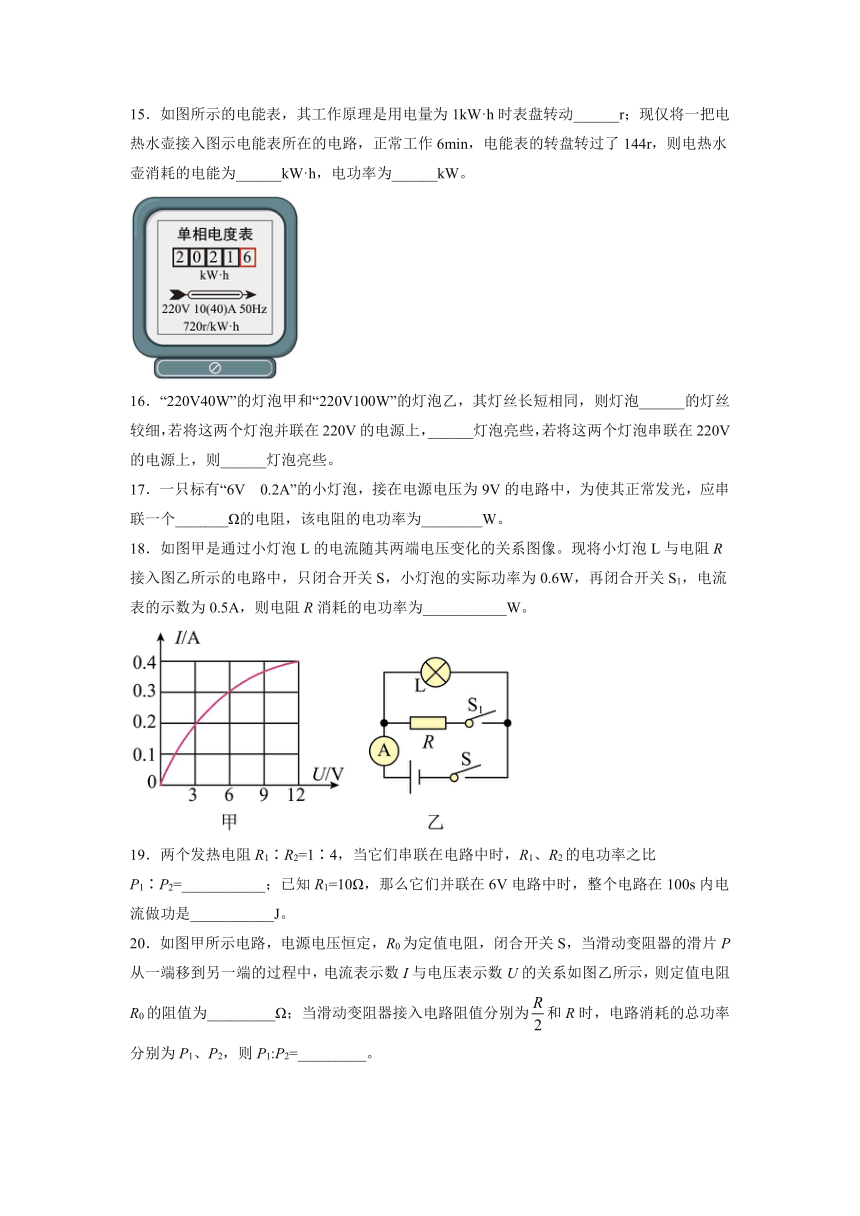

15．如图所示的电能表，其工作原理是用电量为1kW·h时表盘转动______r；现仅将一把电热水壶接入图示电能表所在的电路，正常工作6min，电能表的转盘转过了144r，则电热水壶消耗的电能为______kW·h，电功率为______kW。
16．“220V40W”的灯泡甲和“220V100W”的灯泡乙，其灯丝长短相同，则灯泡______的灯丝较细，若将这两个灯泡并联在220V的电源上，______灯泡亮些，若将这两个灯泡串联在220V的电源上，则______灯泡亮些。
17．一只标有“6V 0.2A”的小灯泡，接在电源电压为9V的电路中，为使其正常发光，应串联一个_______Ω的电阻，该电阻的电功率为________W。
18．如图甲是通过小灯泡L的电流随其两端电压变化的关系图像。现将小灯泡L与电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.6W，再闭合开关S1，电流表的示数为0.5A，则电阻R消耗的电功率为___________W。
19．两个发热电阻R1∶R2=1∶4，当它们串联在电路中时，R1、R2的电功率之比P1∶P2=___________；已知R1=10Ω，那么它们并联在6V电路中时，整个电路在100s内电流做功是___________J。
20．如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为_________Ω；当滑动变阻器接入电路阻值分别为和R时，电路消耗的总功率分别为P1、P2，则P1:P2=_________。
21．如图甲是灯泡L和电阻R的电流随电压变化图像，如果将它们串联在电路中，当通过的电流是0.5A时，灯泡恰好正常发光，灯泡的额定功率为______W；若将它们按图乙所示接入电路中，先闭合开关S，再闭合开关S1，发现电流表示数变化了0.2A，此时灯泡的实际功率为 _____W。
22．如图所示电路图，滑动变阻器的滑片向右滑动的时候，电压表的示数将 _____电阻R1的实际功率将 _____（填“变大”或“变小”或“不变”）。
23．如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压为______V，灯正常发光的电流______，灯的额定功率______W。
三、实验题
24．在做“电流通过导体产生的热量与什么因素有关”的实验时，小明采用了如图甲所示的实验装置。两个透明的容器中密闭了等量的空气，U型管中液面高度变化反映了密闭空气温度的变化。
（1）若通电时间相同，发现甲图中B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的______越大，产生的热量越多；
（2）你认为乙图所示装置是用来研究电流通过电阻丝产生的热量与______的关系；
（3）该实验中用到的研究物理问题的方法是转换法和______法。
25．某实验小组为了测量小灯泡在不同电压下的实际功率，在老师指导下设计了如图甲所示的电路，实验中使用的电源电压为3V，小灯泡的额定电压为2.5V。
（1）闭合开关前，滑动变阻器的滑片应移至______（选填“A”或“B”）端；
（2）要测量小灯泡的额定功率，闭合开关后，正确的操作为：______，最后利用公式求出额定功率；
（3）多次移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图乙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是______W。
26．小红同学用图甲所示的电路测量小灯泡的电功率。小灯泡标有“2.5V“字样。
（1）连接电路前，开关应 _____；测量小灯泡额定功率的原理是 _____；
（2）正确连接电路后，闭合开关，发现小灯泡不亮，电路_____（选填“一定”或“不一定”）出现了故障；
（3）根据测量的数据绘制成I﹣U图像（如图乙），得出小灯泡的额定功率为 _____W。分析图像还发现，小灯泡的电阻值是变化的，主要受_____影响；
（4）该实验装置不能完成的实验是_____。（填字母序号）
A．探究串联电路中的电流规律
B．探究串联电路中的电压规律
C．探究电流与电压的关系
（5）另一组的小芳在进行实验时发现电流表已损坏无法使用，老师给她一个已知阻值为R0的定值电阻，同学们设计了如图丙所示的电路，并正确测出小灯泡的额定功率，已知电源电压不变，实验步骤如下：
①闭合开关S、S1，断开S2，调节滑动变阻器的滑片P使电压表读数为小灯泡额定电压U额；
②_____，保持滑动变阻器滑片P位置不动，读出此时电压表的示数为U；
③小灯泡额定功率的表达式P额＝_____。（用U额、U、R0表示）
四、计算题
27．如图所示，电源电压一定，灯泡L上标有“3V 1.8W”字样（不考虑灯丝电阻随温度的变化），R1是滑动变阻器，R2是定值电阻。闭合开关S1、S2后，灯泡L恰好正常发光；闭合开关S1、断开S2，滑动变阻器的滑片P移到中点时，电流表示数为0.2A，此时电压表V1、V2的示数之比为1∶4，求：
（1）灯泡L正常发光时的电阻；
（2）电源电压和电阻R2的阻值；
（3）电路在通路状态下消耗的最小功率。
28．题图甲是某款电热饭盒，部分参数如下表，其简化电路如图乙所示，R1、R2均是发热电阻（阻值不随温度变化），求：
额定电压 220V
额定功率 低温挡 48.4W
高温挡 400W
（1）开关S接触1时，电热饭盒处于高温挡还是低温挡？
（2）电热饭盒正常工作时，利用高温挡将质量为1kg，初温为20℃的汤加热至50℃，需要多少时间？（c汤取4.0×103J/（kg·℃），不考虑热损耗）
（3）R2的阻值。
参考答案
1．A
2．B
3．C
4．D
5．D
6．C
7．BD
8．D
9．C
10．C
11．B
12．C
13．D
14．AD
15．720 0.2 2
16．甲 乙 甲
17．15 0.6
18．0.9
19．1∶4 450
20．40 3:2
21．1.25 0.4
22．变大 不变
23．4.5 0.3 1.05
24．电阻 电流 控制变量
25．A 调节滑动变阻器，使电压表示数为U=2.5V，读出此时电流表示数I 0.5
26．断开 P＝UI 不一定 0.625 温度 C 断开S1，闭合开关S、S2
27．（1）5Ω；（2）9V，10Ω；（3）1.08W
28．（1）低温档；（2）300s；（3）879Ω
