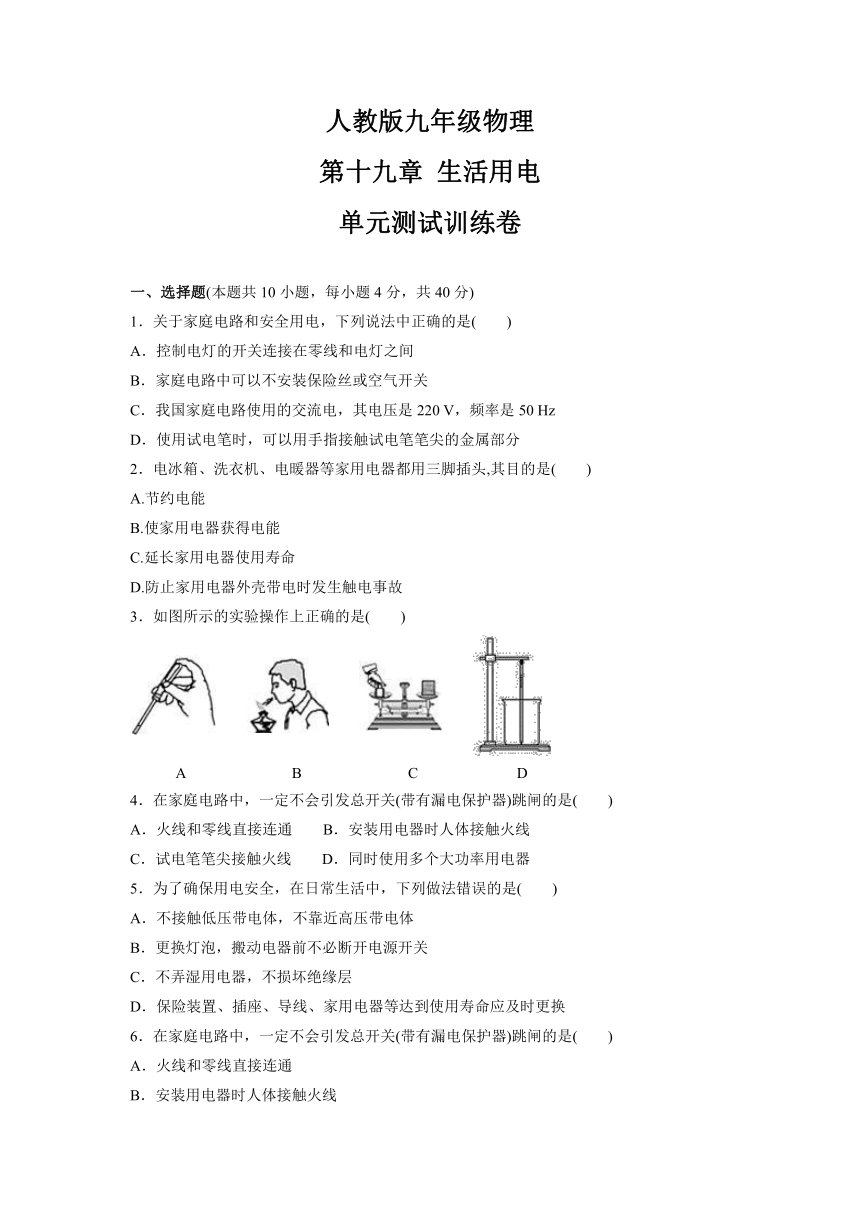

人教版九年级物理
第十九章 生活用电
单元测试训练卷
一、选择题(本题共10小题，每小题4分，共40分)
1．关于家庭电路和安全用电，下列说法中正确的是( )
A．控制电灯的开关连接在零线和电灯之间
B．家庭电路中可以不安装保险丝或空气开关
C．我国家庭电路使用的交流电，其电压是220 V，频率是50 Hz
D．使用试电笔时，可以用手指接触试电笔笔尖的金属部分
2．电冰箱、洗衣机、电暖器等家用电器都用三脚插头,其目的是(　　)
A.节约电能
B.使家用电器获得电能
C.延长家用电器使用寿命
D.防止家用电器外壳带电时发生触电事故
3．如图所示的实验操作上正确的是(　　)
A B C D
4．在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是( )
A．火线和零线直接连通 B．安装用电器时人体接触火线
C．试电笔笔尖接触火线 D．同时使用多个大功率用电器
5．为了确保用电安全，在日常生活中，下列做法错误的是( )
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡，搬动电器前不必断开电源开关
C．不弄湿用电器，不损坏绝缘层
D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换
6．在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是(　　)
A．火线和零线直接连通
B．安装用电器时人体接触火线
C．试电笔笔尖接触火线
D．同时使用多个大功率用电器

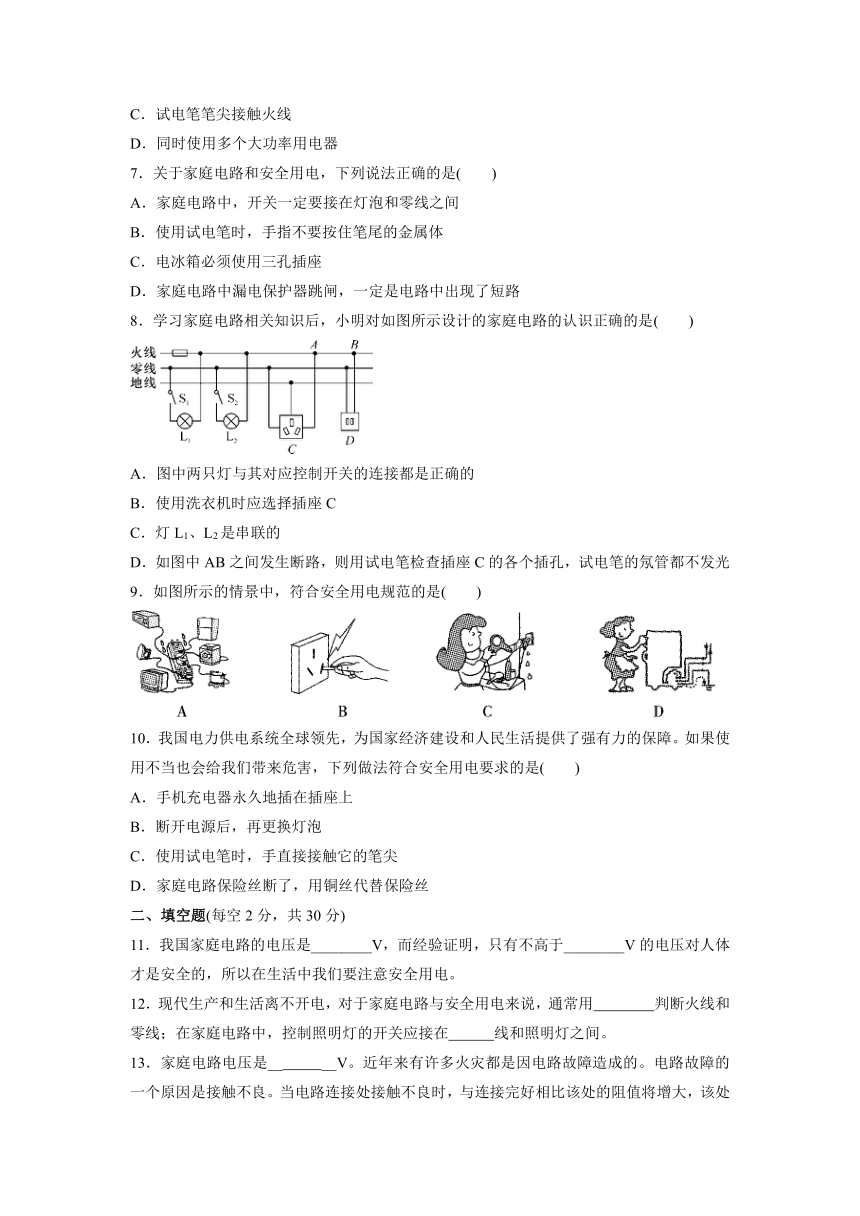

7．关于家庭电路和安全用电，下列说法正确的是(　　)
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用试电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
8．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是(　　)
A．图中两只灯与其对应控制开关的连接都是正确的
B．使用洗衣机时应选择插座C
C．灯L1、L2是串联的
D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光
9．如图所示的情景中，符合安全用电规范的是(　　)
10．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是(　　)
A．手机充电器永久地插在插座上
B．断开电源后，再更换灯泡
C．使用试电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铜丝代替保险丝
二、填空题(每空2分，共30分)
11．我国家庭电路的电压是________V，而经验证明，只有不高于________V的电压对人体才是安全的，所以在生活中我们要注意安全用电。
12．现代生产和生活离不开电，对于家庭电路与安全用电来说，通常用　 　判断火线和零线；在家庭电路中，控制照明灯的开关应接在　 　线和照明灯之间。

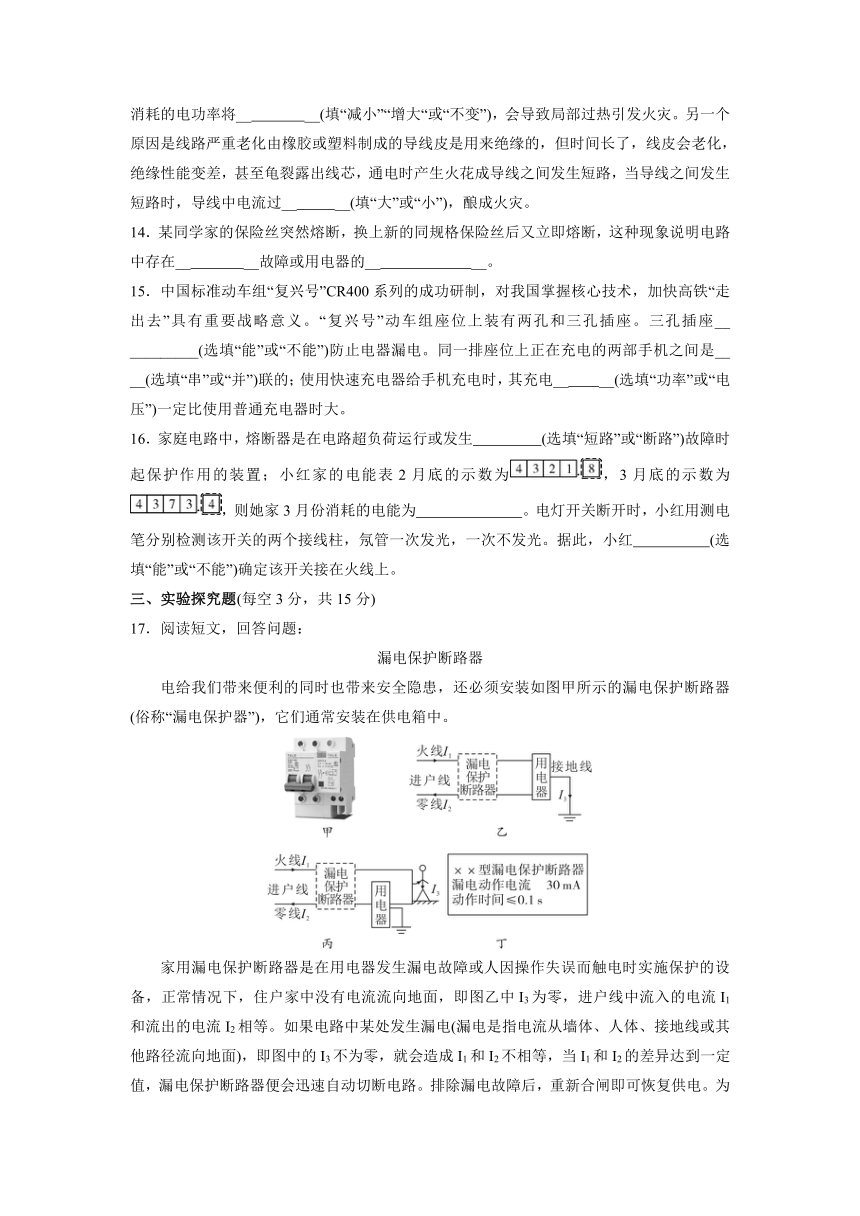

13．家庭电路电压是__ __V。近年来有许多火灾都是因电路故障造成的。电路故障的一个原因是接触不良。当电路连接处接触不良时，与连接完好相比该处的阻值将增大，该处消耗的电功率将__ __(填“减小”“增大“或“不变”)，会导致局部过热引发火灾。另一个原因是线路严重老化由橡胶或塑料制成的导线皮是用来绝缘的，但时间长了，线皮会老化，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花成导线之间发生短路，当导线之间发生短路时，导线中电流过__ __(填“大”或“小”)，酿成火灾。
14．某同学家的保险丝突然熔断，换上新的同规格保险丝后又立即熔断，这种现象说明电路中存在__ __故障或用电器的__ __。
15．中国标准动车组“复兴号”CR400系列的成功研制，对我国掌握核心技术，加快高铁“走出去”具有重要战略意义。“复兴号”动车组座位上装有两孔和三孔插座。三孔插座__ _________(选填“能”或“不能”)防止电器漏电。同一排座位上正在充电的两部手机之间是__ __(选填“串”或“并”)联的；使用快速充电器给手机充电时，其充电__ __(选填“功率”或“电压”)一定比使用普通充电器时大。
16．家庭电路中，熔断器是在电路超负荷运行或发生 (选填“短路”或“断路”)故障时起保护作用的装置；小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为 。电灯开关断开时，小红用测电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光。据此，小红 (选填“能”或“不能”)确定该开关接在火线上。
三、实验探究题(每空3分，共15分)
17．阅读短文，回答问题：
漏电保护断路器
电给我们带来便利的同时也带来安全隐患，还必须安装如图甲所示的漏电保护断路器(俗称“漏电保护器”)，它们通常安装在供电箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I1和流出的电流I2相等。如果电路中某处发生漏电(漏电是指电流从墙体、人体、接地线或其他路径流向地面)，即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护断路器无动作，说明漏电保护断路器需要更换。
(1)漏电保护断路器实质上就是一个__ __(选填“电源”“用电器”或“开关”)。
(2)家庭电路电流过大的原因有__ __(只需答一个原因)，当家庭电路电流过大时，漏电保护断路器__ __(选填“能”或“不能”)自动切断电路。
(3)如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为__ __。
(4)站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000 Ω，人与地面、电线等的接触电阻为2500 Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路器__ __(选填“能”或“不能”)及时断开电路。
四、作图题(5分)
18．请把下图中的电路元件接入照明电路中,且符合安全用电原则。(要求保险丝与三孔插座相连)
五、综合应用题(10分)
19. 中考前，由于气温偏高，小瑞的妈妈为了让他有一个更好的学习环境，特地买了一台冷热两用的空调安装在他的房间。这台空调的说明书中主要数据如表所示，问：
(1)空调工作时应选__ __孔插座。
(2)空调正常制冷时电流为多大？连续正常制冷30 min消耗的电能为多少？
(3)夏天由于空调使用较多，供电系统负荷增大，应如何使用空调有利于减轻供电系统负荷及节能？(答出一点即可)
电源电压 220 V
频率 50 Hz
额定制冷功率 1320 W
额定制热功率 1420 W
参考答案
一、选择题
1-5CDACB 6-10CCBDB
二、填空题
11．220 36
12．试电笔 火
13．220 增大 大
14．短路 总功率过大
15．不能 并 功率
16. 短路 51.6kW h 不能
三、实验探究题
17. (1)开关
(2)短路(合理即可) 不能
(3)I1＝I2＋I3
(4)能
四、作图题
18. 解：如图所示
五、综合应用题
19. 解：(1)三
(2)空调正常制冷时的电流I＝＝＝6 A，连续工作制冷30 min 消耗的电能W＝P额t＝1.32 kW×0.5 h＝0.66 kW·h
(3)适当调高设定温度(或减少使用时间)
