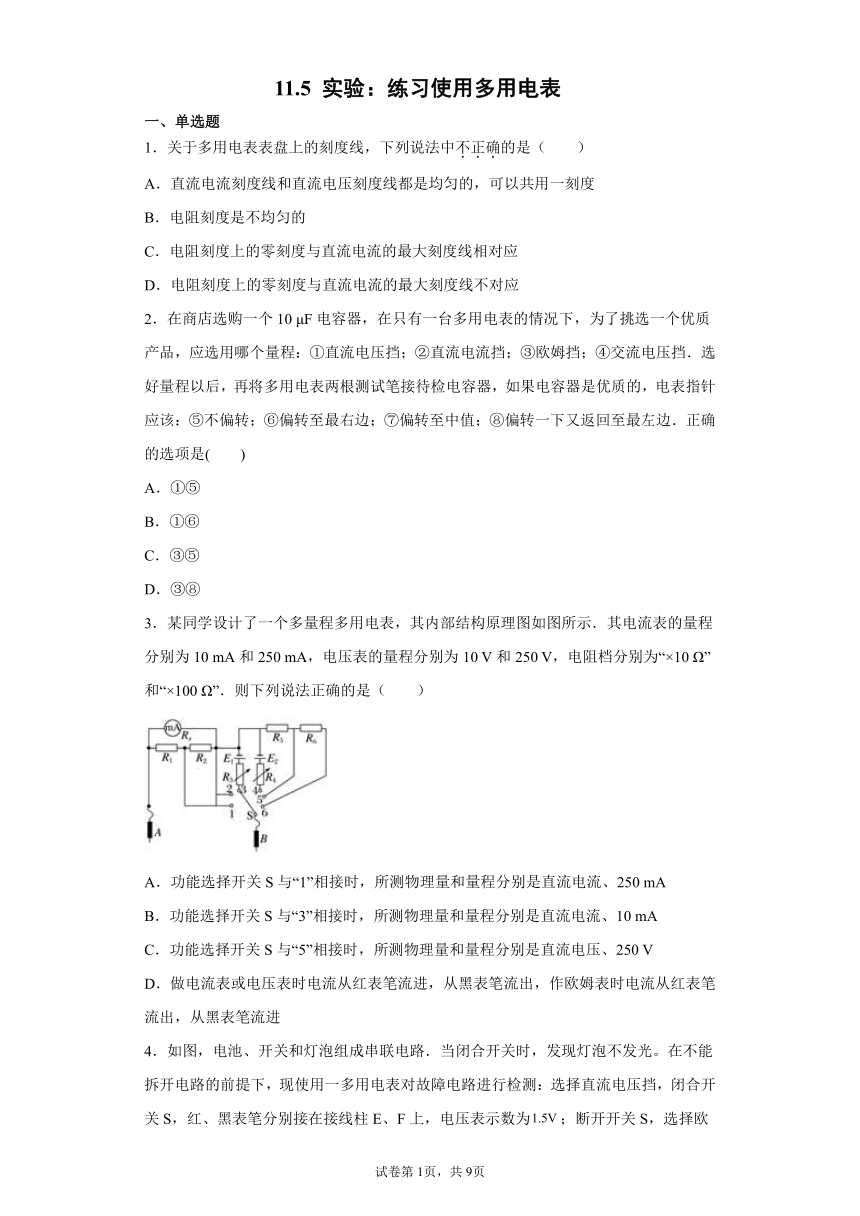

11.5 实验：练习使用多用电表
一、单选题
1．关于多用电表表盘上的刻度线，下列说法中不正确的是（　　）
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度与直流电流的最大刻度线不对应
2．在商店选购一个10 μF电容器，在只有一台多用电表的情况下，为了挑选一个优质产品，应选用哪个量程：①直流电压挡；②直流电流挡；③欧姆挡；④交流电压挡．选好量程以后，再将多用电表两根测试笔接待检电容器，如果电容器是优质的，电表指针应该：⑤不偏转；⑥偏转至最右边；⑦偏转至中值；⑧偏转一下又返回至最左边．正确的选项是(　　)
A．①⑤
B．①⑥
C．③⑤
D．③⑧
3．某同学设计了一个多量程多用电表，其内部结构原理图如图所示．其电流表的量程分别为10 mA和250 mA，电压表的量程分别为10 V和250 V，电阻档分别为“×10 Ω”和“×100 Ω”．则下列说法正确的是（　　）
A．功能选择开关S与“1”相接时，所测物理量和量程分别是直流电流、250 mA
B．功能选择开关S与“3”相接时，所测物理量和量程分别是直流电流、10 mA
C．功能选择开关S与“5”相接时，所测物理量和量程分别是直流电压、250 V
D．做电流表或电压表时电流从红表笔流进，从黑表笔流出，作欧姆表时电流从红表笔流出，从黑表笔流进

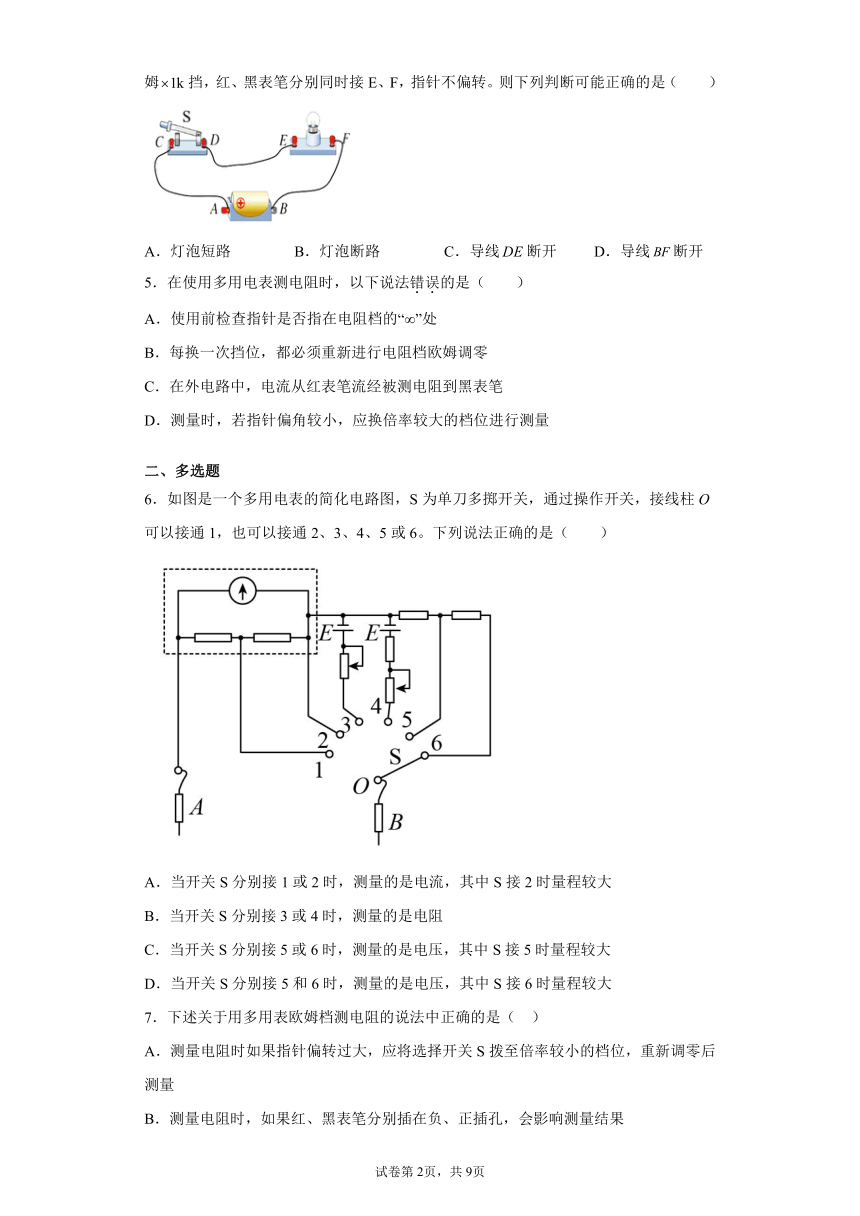

4．如图，电池、开关和灯泡组成串联电路．当闭合开关时，发现灯泡不发光。在不能拆开电路的前提下，现使用一多用电表对故障电路进行检测：选择直流电压挡，闭合开关S，红、黑表笔分别接在接线柱E、F上，电压表示数为；断开开关S，选择欧姆挡，红、黑表笔分别同时接E、F，指针不偏转。则下列判断可能正确的是（　　）
A．灯泡短路 B．灯泡断路 C．导线断开 D．导线断开
5．在使用多用电表测电阻时，以下说法错误的是（　　）
A．使用前检查指针是否指在电阻档的“∞”处
B．每换一次挡位，都必须重新进行电阻档欧姆调零
C．在外电路中，电流从红表笔流经被测电阻到黑表笔
D．测量时，若指针偏角较小，应换倍率较大的档位进行测量
二、多选题
6．如图是一个多用电表的简化电路图，S为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或6。下列说法正确的是（　　）
A．当开关S分别接1或2时，测量的是电流，其中S接2时量程较大
B．当开关S分别接3或4时，测量的是电阻
C．当开关S分别接5或6时，测量的是电压，其中S接5时量程较大
D．当开关S分别接5和6时，测量的是电压，其中S接6时量程较大
7．下述关于用多用表欧姆档测电阻的说法中正确的是（ ）
A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，会影响测量结果
C．测量电阻时，电流是从红表笔流入的
D．测量阻值不同的电阻时都必须重新调零
E.选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω
8．如图甲所示，将一光敏电阻接在多用电表两表笔间，将多用电表的选择开关置于“”的欧姆挡，手掌挡住部分光线，表针指示如图乙所示，则（ ）
A．此时电阻值大约为 B．此时电阻值大约为
C．将手拿开，指针将向左偏转 D．将手拿开，指针将向右偏转
9．用欧姆表“”挡测量一个电阻，调零后测量，发现指针偏角很小，下列判断和做法正确的是（ ）
A．这个电阻阻值很大
B．这个电阻阻值很小
C．为了测量得更准确些，应换用“”挡进行电阻调零后重测
D．为了测量得更准确些，应换用“”挡进行电阻调零后重测
10．如图所示为一块多用电表，用这一多用电表欧姆挡测电阻时，下列说法正确的是（　　）
A．换用不同倍率的欧姆挡后不需进行欧姆调零
B．选择适当倍率的欧姆挡，使测量时表针落在刻度盘的中间区域，测量较为准确
C．测量时应该用两手分别将两表笔与待测电阻两端紧紧捏一起
D．使用完毕应当拔出表笔，并把选择开关旋转到“OFF”位置
三、非选择题

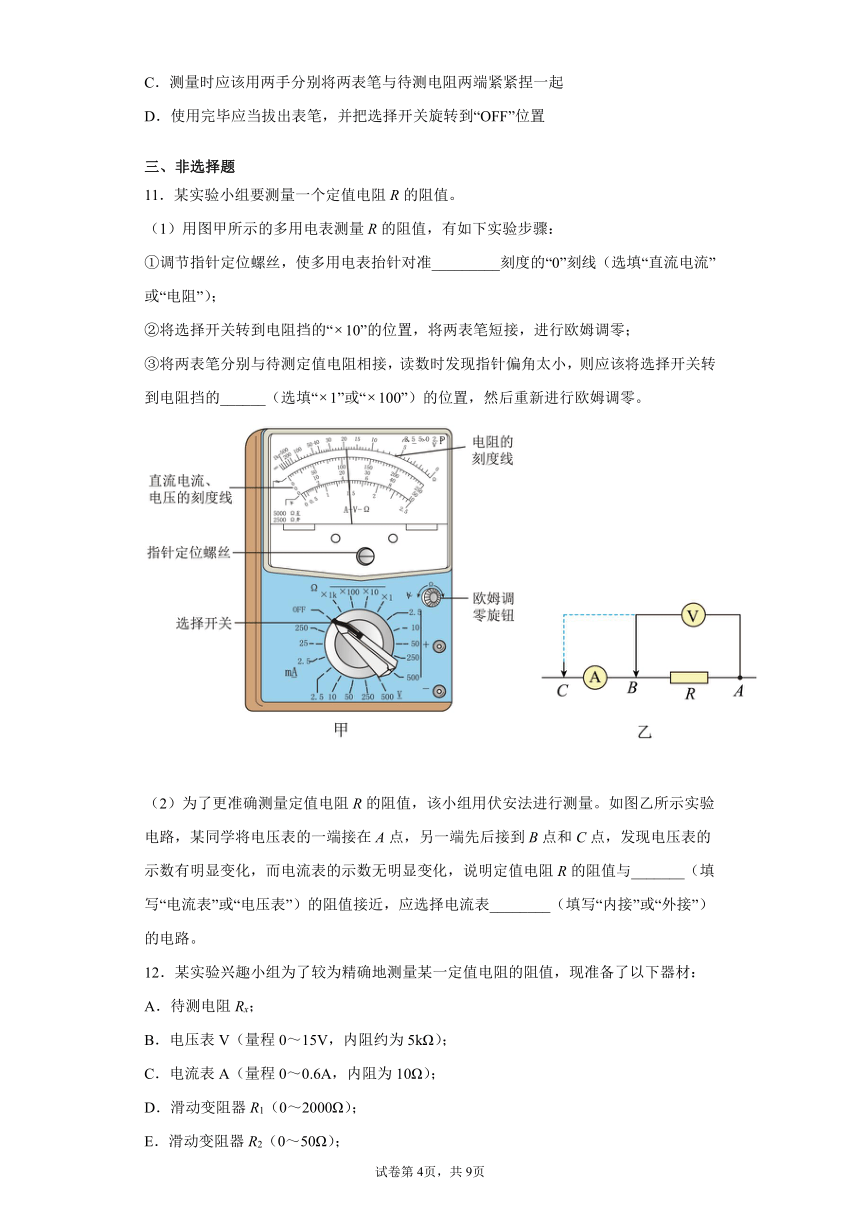

11．某实验小组要测量一个定值电阻R的阻值。
（1）用图甲所示的多用电表测量R的阻值，有如下实验步骤：
①调节指针定位螺丝，使多用电表抬针对准_________刻度的“0”刻线（选填“直流电流”或“电阻”）；
②将选择开关转到电阻挡的“10”的位置，将两表笔短接，进行欧姆调零；
③将两表笔分别与待测定值电阻相接，读数时发现指针偏角太小，则应该将选择开关转到电阻挡的______（选填“1”或“100”）的位置，然后重新进行欧姆调零。
（2）为了更准确测量定值电阻R的阻值，该小组用伏安法进行测量。如图乙所示实验电路，某同学将电压表的一端接在A点，另一端先后接到B点和C点，发现电压表的示数有明显变化，而电流表的示数无明显变化，说明定值电阻R的阻值与_______（填写“电流表”或“电压表”）的阻值接近，应选择电流表________（填写“内接”或“外接”）的电路。
12．某实验兴趣小组为了较为精确地测量某一定值电阻的阻值，现准备了以下器材：
A．待测电阻Rx；
B．电压表V（量程0～15V，内阻约为5kΩ）；
C．电流表A（量程0～0.6A，内阻为10Ω）；
D．滑动变阻器R1（0～2000Ω）；
E．滑动变阻器R2（0～50Ω）；
F．电源（电动势E=6V，内阻为0.5Ω）；
G．单刀单掷开关两个，导线若干。

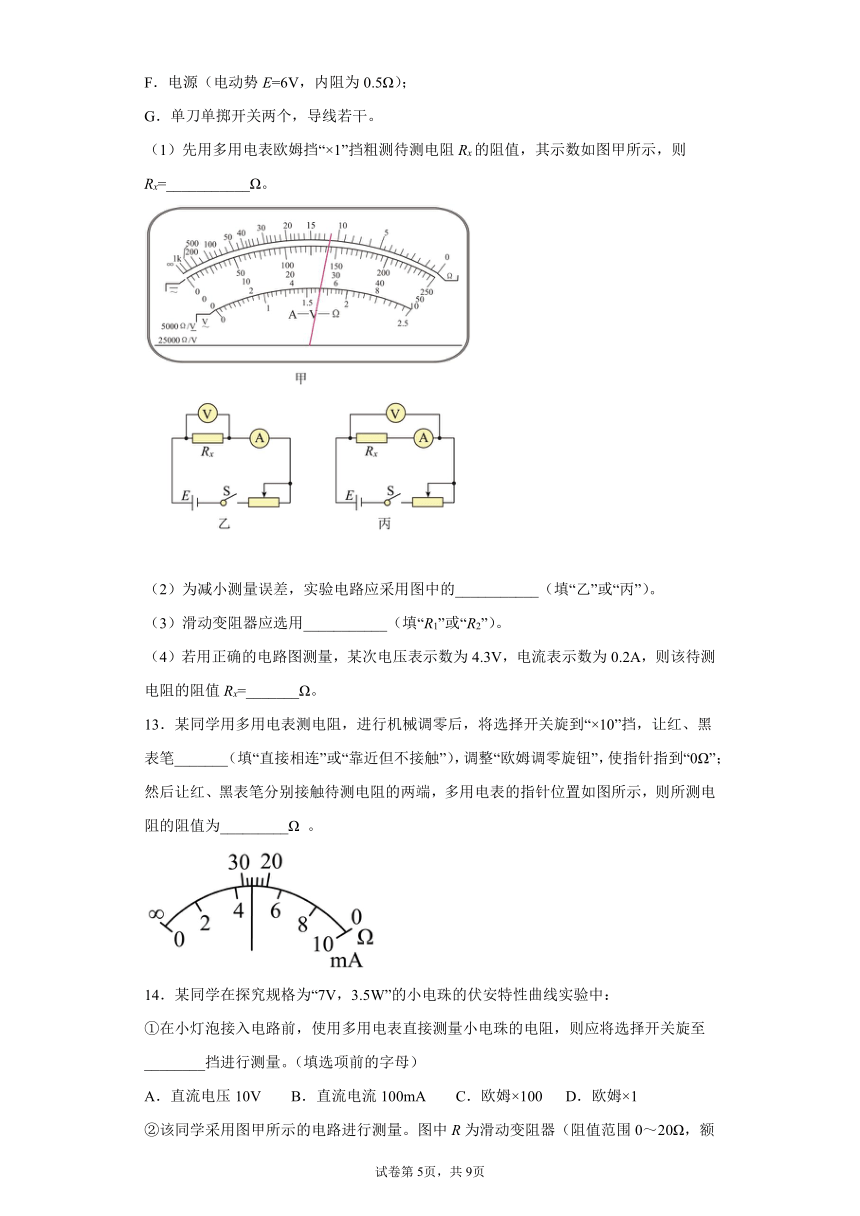

（1）先用多用电表欧姆挡“×1”挡粗测待测电阻Rx的阻值，其示数如图甲所示，则Rx=___________Ω。
（2）为减小测量误差，实验电路应采用图中的___________（填“乙”或“丙”）。
（3）滑动变阻器应选用___________（填“R1”或“R2”）。
（4）若用正确的电路图测量，某次电压表示数为4.3V，电流表示数为0.2A，则该待测电阻的阻值Rx=_______Ω。
13．某同学用多用电表测电阻，进行机械调零后，将选择开关旋到“×10”挡，让红、黑表笔_______（填“直接相连”或“靠近但不接触”），调整“欧姆调零旋钮”，使指针指到“0Ω”；然后让红、黑表笔分别接触待测电阻的两端，多用电表的指针位置如图所示，则所测电阻的阻值为_________Ω 。
14．某同学在探究规格为“7V，3.5W”的小电珠的伏安特性曲线实验中：
①在小灯泡接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至________挡进行测量。（填选项前的字母）
A．直流电压10V B．直流电流100mA C．欧姆×100 D．欧姆×1
②该同学采用图甲所示的电路进行测量。图中R为滑动变阻器（阻值范围0～20Ω，额定电流1.0A），L为待测小电珠，V为电压表（量程6V，内阻20kΩ），A为电流表（量程0.6A，内阻1Ω），B为电源（电动势8V，内阻不计），S为开关
Ⅰ.在实验过程中，开关S闭合前滑动变阻器的滑片应置于________端；（填“左”或“右”）
Ⅱ.该同学描绘出小电珠的伏安特性曲线示意图如图乙所示。若将两个这样的灯泡并联后接在电动势为8V，内阻为10Ω的电源两端，则每个小灯泡的实际功率为___________W。（若需作图，请在图乙中保留作图痕迹）
15．在“测量金属丝的电阻率”实验中，某同学用电流表和电压表测量一金属丝的电阻。
（1）该同学先用欧姆表“”挡粗测该金属丝的电阻，示数如图1所示，对应的读数是_________。
（2）除电源（电动势3.0V，内阻不计）、电压表（量程0~3V，内阻约3kΩ）、开关、导线若干外，还提供如下实验器材：
A．电流表（量程0~0.6A，内阻约0.1Ω）
B．电流表（量程0~3.0A，内阻约0.02Ω）
C．滑动变阻器（最大阻值10Ω，额定电流2A）
D．滑动变阻器（最大阻值1kΩ，额定电流0.5A）
为了调节方便、测量准确，实验中电流表应选用_________，滑动变阻器应选用___________。（选填实验器材前对应的字母）
（3）该同学测量金属丝两端的电压U和通过金属丝的电流I，得到多组数据，并在坐标图上标出，如图2所示。请作出该金属丝的U-I图线_________，根据图线得出该金属丝电阻R=_________Ω（结果保留小数点后两位）。
16．某实验小组准备利用实验室已有器材测定一节干电池的电动势和内阻。小组成员小华准备使用多用电表粗测干电池的电动势：
（1）他在使用多用电表前，发现多用电表的指针如图甲所示。那么，在使用前他应调节图中表盘上的_______部件（选填“A”或“B”）；
（2）小华将红黑表笔分别与干电池的正负极相接触，选择的挡位和表盘的示数如图乙所示，则粗测的电动势为______V。
（3）小组成员小明为了防止电流过大而损坏器材，电路中加了个R0=2.0Ω的保护电阻，采用的实验电路图如图丙所示∶
①电压表量程应选择___________（填“0~3V”或“0~15V”）；
②闭合开关S前，滑动变阻器R的滑片P应滑到___________端（选填“a”或“b”）；
③根据实验测得的7组数据所画出的U-I图线如图丁所示，则干电池的电动势E=_______V，内阻r=______Ω（保留小数点后两位）；
④上述实验存在系统误差，原因是__________。（填“电压表分流”或“电流表分压”）
17．如图所示为J0411多用电表示意图。其中A、B、C为三个可调节的部件。某同学在实验室中用它测量一阻值约为1~3kΩ的电阻。他测量的操作步骤如下：
（1）调节可动部件A，使电表指针指向表盘左边的0刻度的位置；
（2）调节可调部件B，使它的尖端指向________位置；
（3）将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件C，使电表指针指向表盘右边的0刻度的位置；
（4）将两只表笔分别与待测电阻两端相接，进行测量读数；
（5）换测另一阻值为20~25kΩ的电阻时，应调节B，使它的尖端指向“×1k”的位置，此时还必须重复步骤________，才能进行测量，若电表读数如上图所示，则该待测电阻的阻值是________。
试卷第8页，共9页
试卷第9页，共9页
参考答案
1．D
【详解】
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度，故A正确；
B．由，故电阻的刻度线是不均匀的，刻度值越大处刻度线越密，故B正确；
CD．多用表的电阻刻度线大小与电流电压的刻度线大小相反，电流最大处，电阻为0，故C正确，D错误。
本题选择错误的，故选D。
【点睛】
考查欧姆表的原理，明确其刻度盘的特点，指针偏角越小，示数越大，同时注意电流表与电压表的刻度是均匀的，而欧姆表的刻度是不均匀的.
2．D
【详解】
优质电容器，电阻无穷大．当把多用电表两根 测试表笔接在电容器两极板上时，会先对电容器充电，所以指针会偏转一下，充电完毕后，指针会停在最左端电阻无穷大处．所以选择欧姆档，电表指针偏转一些又返回最左端．故D正确，ABC错误。
故选D．
点晴：优质电容器，电阻无穷大，用多用电表的欧姆档测量时，稳定后，指针处于最左边，因为欧姆档与电表内部电源相连，接在电容器两端时，会先对电容器充电．
3．A
【详解】
A．由图可知，选择开关接“1”时，表头与电阻R1并联，且并联电阻较小，因此选择开关接“1”时测电流，由于并联电阻小，电流表量程大，量程是250 mA，故A正确；
B．功能选择开关S与“3”相接时，是用来测电阻的，故B错误；
C．选择开关接“5”时，表头与电阻R5串联，串联电阻较小，此时多用电表测电压，量程较小，量程是10 V，故C错误；
D．做电流表或电压表时电流从红表笔流进，从黑表笔流出，作欧姆表时电流从红表笔流进，从黑表笔流出，选项D错误．
4．B
【详解】
“闭合开关S，红、黑表笔分别接在接线柱E、F上，电压表示数为”说明从电源正极到接线柱E是没有断路，从电源负极到接线柱F没有断路；“断开开关S，选择欧姆挡，红、黑表笔分别同时接E、F，指针不偏转”说明接线柱E、接线柱F之间也就是小灯泡电阻无穷大，是断路，如果灯泡短路，指针应该有明显地偏转。故B正确，ACD错误；
故选B。
5．C
【详解】
A．使用要检查指针是否指在左侧零刻度线处，即使用前检查指针是否指在电阻挡“∞”处，A正确；
B．欧姆表换挡后要进行欧姆调零，测量过程中，每换一次挡位，都必须重新调整欧姆零点，B正确；
C．多用电表使用时应让电流红进黑出，因此在测量电阻时，电流从黑表笔流经被测电阻到红表笔，C错误；
D．用欧姆表测电阻时要选择合适的挡位使指针指在中央刻度线附近，否则测量误差较大，若偏角太小，则说明所选挡位过小，应换用倍率较大的挡位，D正确。
故选C。
6．BD
【详解】
A．由图可知，当开关S分别接1、2时是电流表，接1时分流电阻相对更小，则接1时电表的量程更大，故A错误；
B．测量电阻时欧姆表内部应接电源，由图可知测电阻只有接3或4时测量的是电阻，故B正确；
CD．要测量电压，电流表应与电阻串联，由图可知当开关S分别接5、6时，测量电压，电流表所串联的电阻越大，量程越大，故当开关S接6时的量程比接5时的量程大。故C错误，D正确。
故选BD。
7．AC
【详解】
试题分析：测量电阻时如果指针偏转过大，说明所选挡位太大，应将选择开关S拨至倍率较小的档位，重新调零后再测量，故A正确；根据红进黑出原理，可得电流从红表笔流入从黑表笔流出多用电表，测量电阻时，如果红、黑表笔分别插在负、正插孔，不会影响测量结果，因为电阻不分正负极，每次换挡一定要进行欧姆调零，但如果不换挡，量阻值不同的电阻时不需要重新欧姆调零，故BD错误C正确；欧姆表刻度是左密右疏，选择“×10”倍率测量时发现指针位于20与30正中间，即测量值小于250Ω，大于200Ω，即测量值不可能小于25Ω，故E错误；
考点：考查了欧姆表的使用
【名师点睛】欧姆表是测量电阻的仪表，把被测电阻串联在红黑表笔之间，欧姆表电流是从黑表笔流出红表笔流入．测量电阻时，先选择挡位，然后进行欧姆调零，再进行测量，注意 每次换档后必须重新欧姆调零，最后将旋钮旋至交流电压的最高档．测电阻时待测电阻不仅要和电源断开，而且要和别的元件断开．
8．BD
【详解】
AB．由于多用电表的选择开关置于“”的欧姆挡，所以读数为，而不是，故A错误；B正确；
CD．因光敏电阻的阻值随光强增大而减小，故手拿开后，光敏电阻的阻值变小，欧姆表指针向右偏转，故C错误;D正确。
故选BD。
9．AD
【详解】
AB.因为欧姆表的零刻度在表盘的右侧，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，说明电阻值很大，A正确，B错误；
CD.为准确测量电阻阻值，需换用大挡，即“×100”挡，重新测量，D正确，C错误。
故选AD。
10．BD
【详解】
A．每换一次挡位，都要进行一次欧姆调零，故A错误；
B．用欧姆表测电阻，指针越接近刻度盘中央时，误差越小，故B正确；
C．人是导体，人与导体接触时，人与导体并联，并联阻值小于电阻阻值，用欧姆表测电阻时，不应用两手将表笔和待测电阻两端捏紧，故C错误；
D．多用电表使用完毕，应把选择开关置于OFF挡或交流电压最高挡上，故D正确。
故选BD。
11．直流电流 100 电流表 外接
【详解】
（1）①首先进行机械调零，调节指针定位螺丝，使多用电表指针对准直流电流、电压“0”刻线；
②当开关转到“10” 电阻挡时指针偏角太小，说明电流太小，电阻太大，则应该将选择开关转到电阻挡的100” 的位置，然后重新进行欧姆调零。
（2）如图乙所示，让电压表的一端接在A点，另一端先后接到B点和C点，观察两次电表的示数变化，电压表示数有明显变化，而电流表示数无明显变化，说明小灯泡的阻值与电流表的阻值接近，为减小实验误差，应选择电流表外接的电路。
12．11.0（11也给分） 丙 R2 11.5
【详解】
（1）由题意可知，使用欧姆挡的“×1”挡，示数为11.0Ω。
（2）由于已知电流表内阻的阻值，可以计算出电流表的分压，故用图丙测量更准确。
（3）滑动变阻器R1调节范围过大，测量时难以调节到合适的阻值，则选R2。
（4）根据闭合电路欧姆定律有
13．直接相连 260
【详解】
某同学用多用电表测电阻，进行机械调零后，将选择开关旋到“×10”挡，然后进行欧姆调零，让红、黑表笔直接相连，调整“欧姆调零旋钮”，使指针指到“0Ω”；
让红、黑表笔分别接触待测电阻的两端，由图示表盘可知，所测电阻的阻值为
26×10Ω=260Ω
14．D 左 0.6
【详解】
①小灯泡的电阻约为
则使用多用电表直接测量小电珠的电阻，则应将选择开关旋至欧姆×1挡；故选D。
②Ⅰ.由电路图可知，滑动变阻器采用分压接法，为保护电路，开关S闭合前，滑动变阻器的滑片P应置于最左端。
Ⅱ.该小灯泡直接接在电动势为8V，内阻为10Ω的电源两端，电源电动势
E=U+Ir
路端电压
U=E-Ir=8-10I
在坐标系内作出U-I图线如图所示，由图示图象可知，灯泡电压与电流分别是U=2V，I=0.3A，每个灯泡实际功率
P=UI=2×0.3W=0.6W
15．6 A C 5.83
【详解】
（1）将选择开关调节到“×1Ω”，由图1可知，金属丝的电阻
Rx=6×1Ω=6Ω
（2）由题知，电源电动势为3V，则回路中的最大电流为
故电流表选A。
为了调节方便、测量准确，滑动变阻器要选最大阻值小的，故选C。
（3）将描出的点用直线连接，即可得U-I图线如下
则取（0.3A，1.75V），可得
16．A 1.40 0~3V b 1.45 0.50 电压表分流
【详解】
（1）多用电表的指针不在零刻度上，应调节机械调零螺丝A进行机械调零；
（2）多用电表选择的是直流2.5V，精度为0.05V，则粗测的电动势为1.40V；
（3）①因电源为一节干电池，最大电压为1.5V，则电压表选0~3V能保证安全且精度高；
②为了电路安全，闭合开关时电路中的电流最小，则滑片P应滑至b端；
③根据闭合电路的欧姆定律有
则图像的总截距为电动势，有
图像的斜率为等效内阻，有
解得内阻为
④电路图采用的是电流表内接法，系统误差为电压表分流。
17．“” （3）
【详解】
（2）待测电阻的阻值约为1~3kΩ，欧姆表的指针的理想偏转范围为中值附近，所以应选“”档位置，即调节可调部件B，使它的尖端指向“”的位置。
（5）欧姆表测电阻每次换挡都要进行欧姆调零，即步骤（3）将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件C，使电表指针指向表盘右边的0刻度的位置。
档位的选择为“”档，则阻值为
