江苏省邗江中学2012-2013学年高二上学期期中考试物理（选修）试题

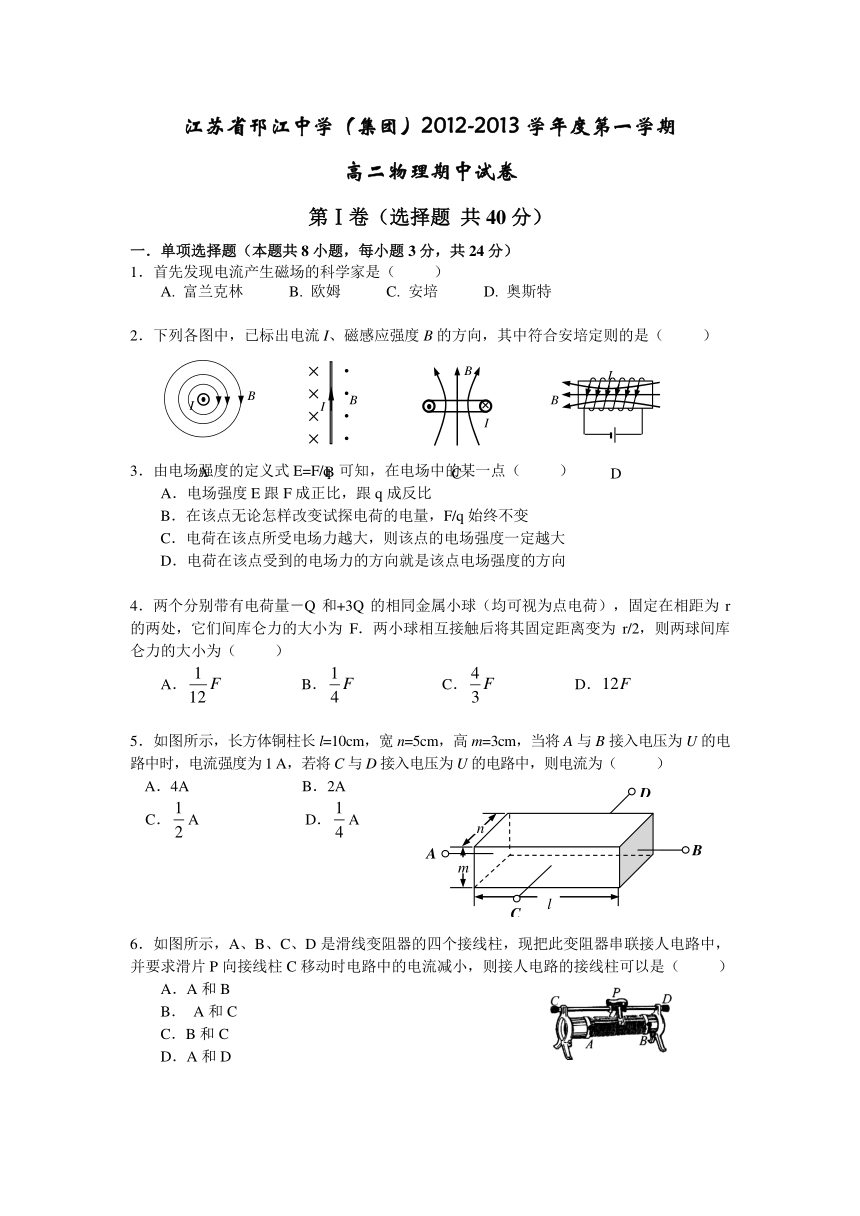

江苏省邗江中学（集团）2012-2013学年度第一学期
高二物理期中试卷
第Ⅰ卷（选择题 共40分）
一．单项选择题（本题共8小题，每小题3分，共24分）
1．首先发现电流产生磁场的科学家是（ ）
A. 富兰克林 B. 欧姆 C. 安培 D. 奥斯特
2．下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是（ ）
3．由电场强度的定义式E=F/q 可知，在电场中的某一点（ ）
A．电场强度E跟F成正比，跟q成反比
B．在该点无论怎样改变试探电荷的电量，F/q始终不变
C．电荷在该点所受电场力越大，则该点的电场强度一定越大
D．电荷在该点受到的电场力的方向就是该点电场强度的方向
4．两个分别带有电荷量－Q和+3Q的相同金属小球（均可视为点电荷），固定在相距为r的两处，它们间库仑力的大小为F．两小球相互接触后将其固定距离变为r/2，则两球间库仑力的大小为（ ）
A． B． C． D．
5．如图所示，长方体铜柱长l=10cm，宽n=5cm，高m=3cm，当将A与B接入电压为U的电路中时，电流强度为1 A，若将C与D接入电压为U的电路中，则电流为（ ）
A．4A　　　　　　 B．2A　　　
C．A　　　　　　 D．A
6．如图所示，A、B、C、D是滑线变阻器的四个接线柱，现把此变阻器串联接人电路中，并要求滑片P向接线柱C移动时电路中的电流减小，则接人电路的接线柱可以是（ ）
A．A和B
B． A和C
C．B和C
D．A和D

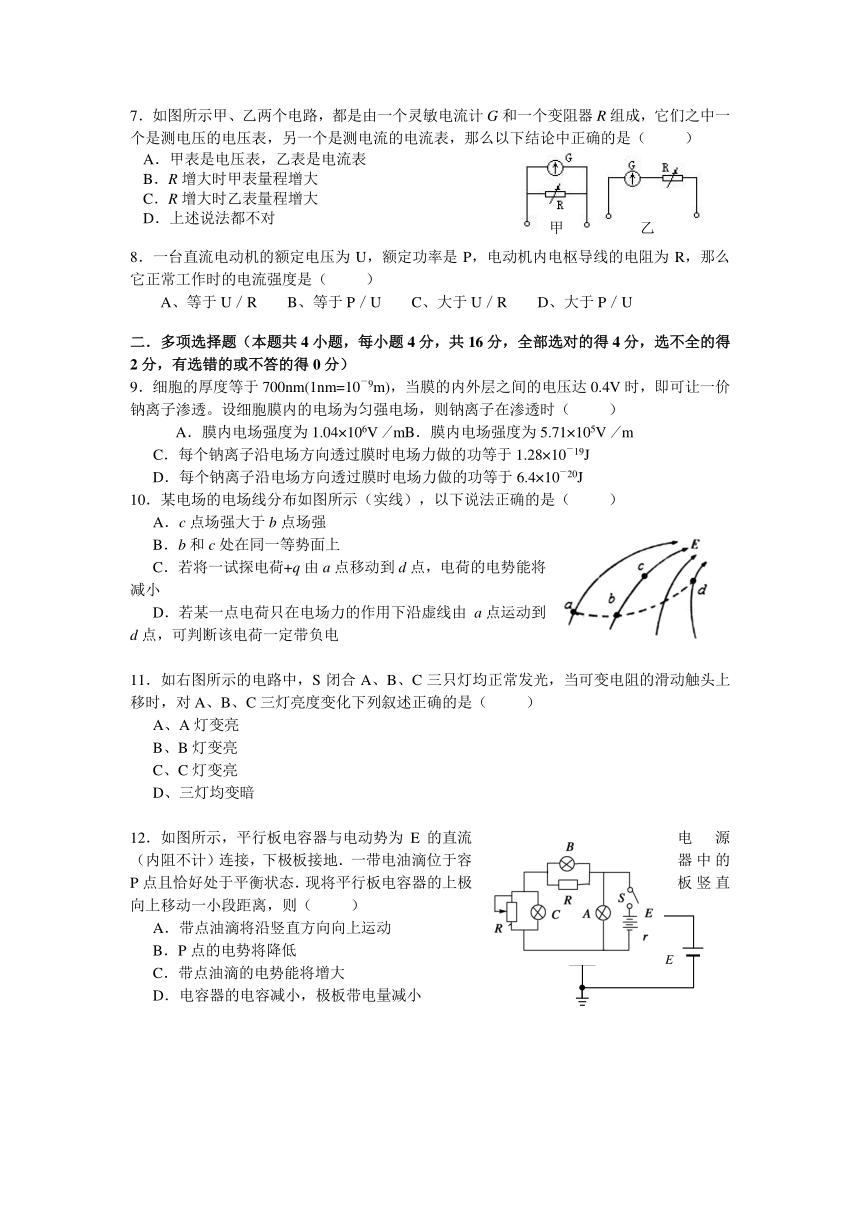

7．如图所示甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ ）
A．甲表是电压表，乙表是电流表
B．R增大时甲表量程增大
C．R增大时乙表量程增大
D．上述说法都不对
8．一台直流电动机的额定电压为U，额定功率是P，电动机内电枢导线的电阻为R，那么它正常工作时的电流强度是（ ）
A、等于U／R B、等于P／U C、大于U／R D、大于P／U
二．多项选择题（本题共4小题，每小题4分，共16分，全部选对的得4分，选不全的得2分，有选错的或不答的得0分）
9．细胞的厚度等于700nm(1nm=10－9m)，当膜的内外层之间的电压达0.4V时，即可让一价钠离子渗透。设细胞膜内的电场为匀强电场，则钠离子在渗透时（ ）
A．膜内电场强度为1.04×106V／mB．膜内电场强度为5.71×105V／m
C．每个钠离子沿电场方向透过膜时电场力做的功等于1.28×10－19J
D．每个钠离子沿电场方向透过膜时电场力做的功等于6.4×10－20J
10．某电场的电场线分布如图所示（实线），以下说法正确的是（ ）
A．c点场强大于b点场强
B．b和c处在同一等势面上
C．若将一试探电荷+q由a点移动到d点，电荷的电势能将减小
D．若某一点电荷只在电场力的作用下沿虚线由 a点运动到d点，可判断该电荷一定带负电
11．如右图所示的电路中，S闭合A、B、C三只灯均正常发光，当可变电阻的滑动触头上移时，对A、B、C三灯亮度变化下列叙述正确的是（ ）
A、A灯变亮
B、B灯变亮
C、C灯变亮
D、三灯均变暗
12．如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地．一带电油滴位于容器中的P点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离，则（ ）
A．带点油滴将沿竖直方向向上运动
B．P点的电势将降低
C．带点油滴的电势能将增大
D．电容器的电容减小，极板带电量减小

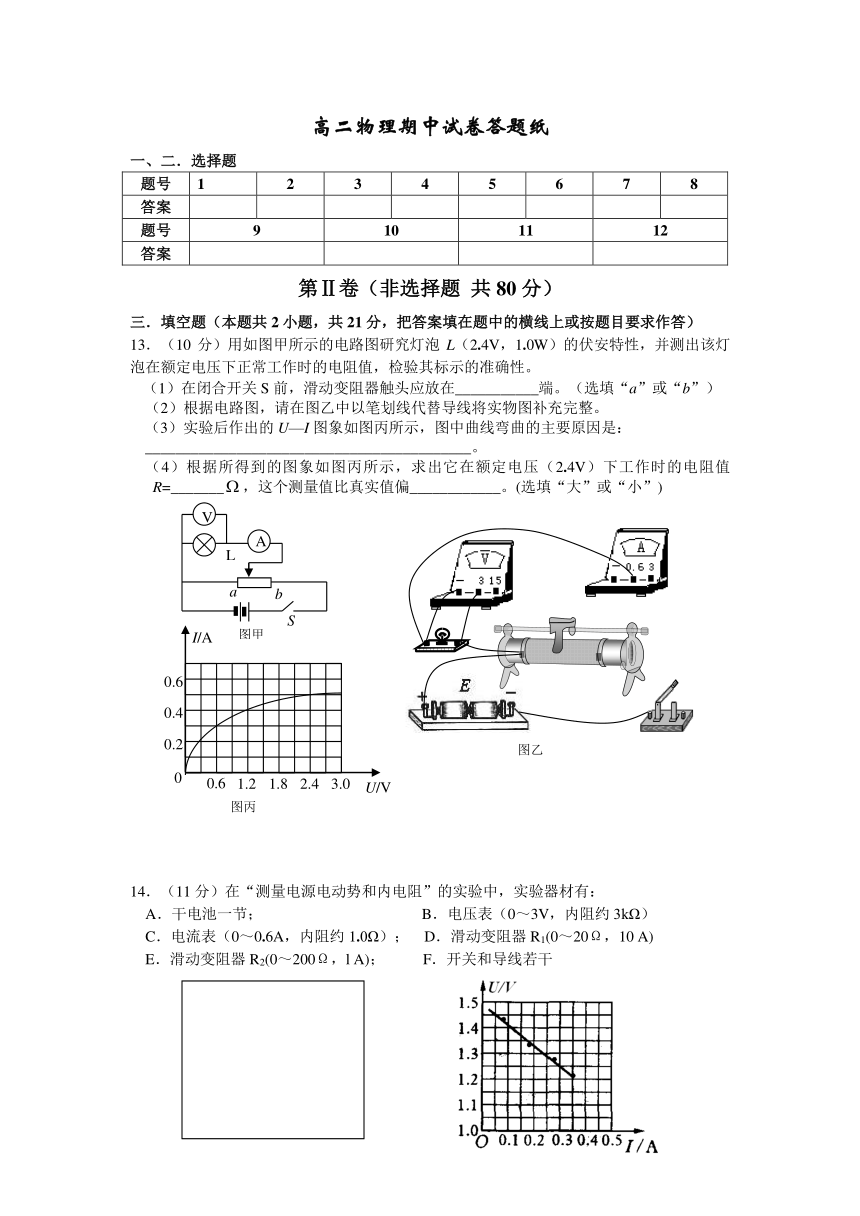

高二物理期中试卷答题纸
一、二．选择题
题号
1
2
3
4
5
6
7
8
答案
题号
9
10
11
12
答案
第Ⅱ卷（非选择题 共80分）
三．填空题（本题共2小题，共21分，把答案填在题中的横线上或按题目要求作答）
13．（10分）用如图甲所示的电路图研究灯泡L（2.4V，1.0W）的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值，检验其标示的准确性。
（1）在闭合开关S前，滑动变阻器触头应放在___________端。（选填“a”或“b”）
（2）根据电路图，请在图乙中以笔划线代替导线将实物图补充完整。
（3）实验后作出的U—I图象如图丙所示，图中曲线弯曲的主要原因是：___________________________________________。
（4）根据所得到的图象如图丙所示，求出它在额定电压（2.4V）下工作时的电阻值R=_______，这个测量值比真实值偏____________。(选填“大”或“小”)

14．（11分）在“测量电源电动势和内电阻”的实验中，实验器材有：
A．干电池一节； B．电压表（0～3V，内阻约3kΩ）
C．电流表（0～0.6A，内阻约1.0Ω）； D．滑动变阻器R1(0～20Ω，10 A)
E．滑动变阻器R2(0～200Ω，l A)； F．开关和导线若干

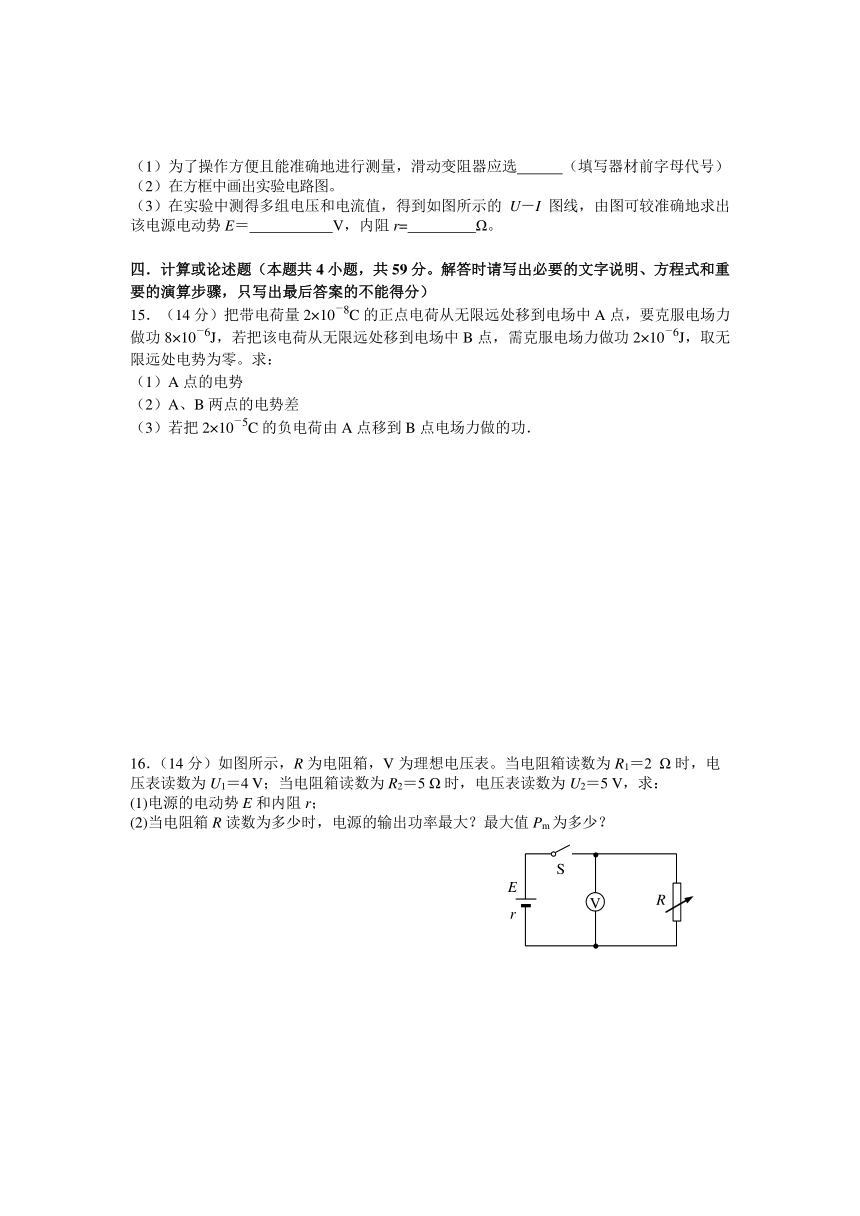

（1）为了操作方便且能准确地进行测量，滑动变阻器应选 　 （填写器材前字母代号）
（2）在方框中画出实验电路图。
（3）在实验中测得多组电压和电流值，得到如图所示的U－I图线，由图可较准确地求出该电源电动势E＝ V，内阻r= Ω。
四．计算或论述题（本题共4小题，共59分。解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分）
15．（14分）把带电荷量2×10－8C的正点电荷从无限远处移到电场中A点，要克服电场力做功8×10－6J，若把该电荷从无限远处移到电场中B点，需克服电场力做功2×10－6J，取无限远处电势为零。求：
（1）A点的电势
（2）A、B两点的电势差
（3）若把2×10－5C的负电荷由A点移到B点电场力做的功．
16．（14分）如图所示，R为电阻箱，V为理想电压表。当电阻箱读数为R1＝2 Ω时，电压表读数为U1＝4 V；当电阻箱读数为R2＝5 Ω时，电压表读数为U2＝5 V，求：
(1)电源的电动势E和内阻r；
(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值Pm为多少？
17．（15分）一辆电动自行车的铭牌上给出了如下表的技术参数：
规格
后轮驱动直流电机
车型
26″电动自行车
额定输出功率
120 W
整车质量
30 kg
额定电压
40 V
最大载量
120 kg
额定电流
3.5 A
质量为M＝70 kg的人骑此电动自行车沿平直公路行驶，所受阻力F阻恒为车和人总重的k＝0.02倍．g取10 m/s2.求：
(1)此车电机的内阻和正常工作时的效率．
(2)在电机正常工作时，人骑车行驶的最大速度．
18．（16分）如下图所示，在y=0和y=2m之间有沿着x轴方向的匀强电场，MN为电场区域的上边界，在x轴方向范围足够大。电场强度的变化如图所示，取x轴正方向为电场正方向。现有一个带负电的粒子，粒子的比荷为q/m=1×102C/kg，在t=0时刻以速度vo=50m/s从O点沿y轴正方向进入电场区域，不计粒子重力。求：
（1）粒子通过电场区域的时间；
（2）粒子离开电场时的位置坐标；
（3）粒子离开电场区域时的速度大小和方向。
高二物理第一学期期中试卷答案
一、二．选择题（3×8＋4×4＝40分）
题号
1
2
3
4
5
6
7
8
答案
D
C
B
C
A
C
C
B
题号
9
10
11
12
答案
BD
AC
AC
BCD
三．实验题
13．（1）a（2分）
（2）实物图如右图所示（2分）
（3）随着灯丝中的电流增大，温度升高，灯丝的电阻率增大，电阻增大。（2分）
（4）4.8（2分） 小（2分）
14．（1）D或R1（2分）
（2）图略（3分）
（3）1.48(1.48士0. 02) （3分） 0.77(0.75～0. 80) （3分）
四、计算题
15、解：
16、解：　(1)由闭合电路欧姆定律
E＝U1＋r① E＝U2＋r②
联立①②并代入数据解得E＝6 V，r＝1 Ω.
(2)由电功率表达式
P＝R③ 将③式变式为P＝④
由④式知，R＝r＝1 Ω时P有最大值Pm＝＝9 W.
17、解析(1)由表可知，电机的输出功率为P出＝120 W，额定电压为U0＝40 V，额定电流为I0＝3.5 A
电机正常工作时输入功率为
P入＝U0I0＝40×3.5 W＝140 W
所以电机的效率为
η＝×100%＝×100%＝85.7%
设电机的内阻为r，则由欧姆定律知：P入－P出＝Ir
解得r＝1.63 Ω
(2)设车的质量为m，由题意知，行驶时所受阻力为：
F阻＝k(M＋m)g
当达到最大速度vm时，应用P出＝F阻·vm
解得vm＝6 m/s
18、
2012-2013学年度第一学期期中考试
命 题 说 明
年 级
高二
学 科
物理
试卷类型
期中
命题范围
静电场、直流电路
均分预测
91.7
开放、探究题情况
题 号
分 值
13探究
17探究
10分
15分
体现校园文化等题目情况（初一、高一文科）
题 号
分 值
命题双向细目表
学科 物理 考试类别高二期中
题号
知识点
题型
分值
预估难度值
能级
出处
编者
1
磁场
单选题
3
2.8
Ⅰ
自编
2
磁感线
单选题
3
2.8
Ⅰ
自编
3
电场强度
单选题
3
2.4
Ⅱ
自编
4
库仑定律
单选题
3
2.4
Ⅰ
自编
5
电阻定律
单选题
3
2.6
Ⅱ
网络
6
滑动变阻器
单选题
3
2.7
Ⅰ
网络
7
电表改装
单选题
3
2.4
Ⅱ
改编
8
非纯电阻电路
单选题
3
2.2
Ⅱ
网络
9
场强与电势差
多选题
4
3.2
Ⅰ
自编
10
电场线
多选题
4
3.0
Ⅰ
改编
11
电路动态分析
多选题
4
3.2
Ⅱ
自编
12
电容器动态分析
多选题
4
2.4
Ⅱ
自编
13
描绘小灯泡伏安特性曲线
填空题
10
7.8
Ⅱ
资源室
14
测量电源电动势和内电阻
填空题
11
6.2
Ⅱ
改编
15
电势、电势差
计算题
14
11.6
Ⅰ
改编
16
闭合电路欧姆定律
计算题
14
11.0
Ⅰ
自编
17
电功电功率
计算题
15
12.0
Ⅱ
自编
18
带电粒子在电场中运动
计算题
16
11.0
Ⅱ
改编
注：1、分值填该题满分；预估难度值填该题全年级得分；能级按《考试说明》的表述对应填写；
2、出处指原创、改编等（改编需注明原题之出处）；
3、编者注明编写者姓名；
4整套试卷的总题量为 18题，总分 120 分，其中选择题 12 题，占分40分，非选择题 6 题，占 80 分；整套试卷预估全省平均得分 91.7分。
