第十八章电功率单元测试2021-2022学年人教版九年级物理全一册（word版含答案）

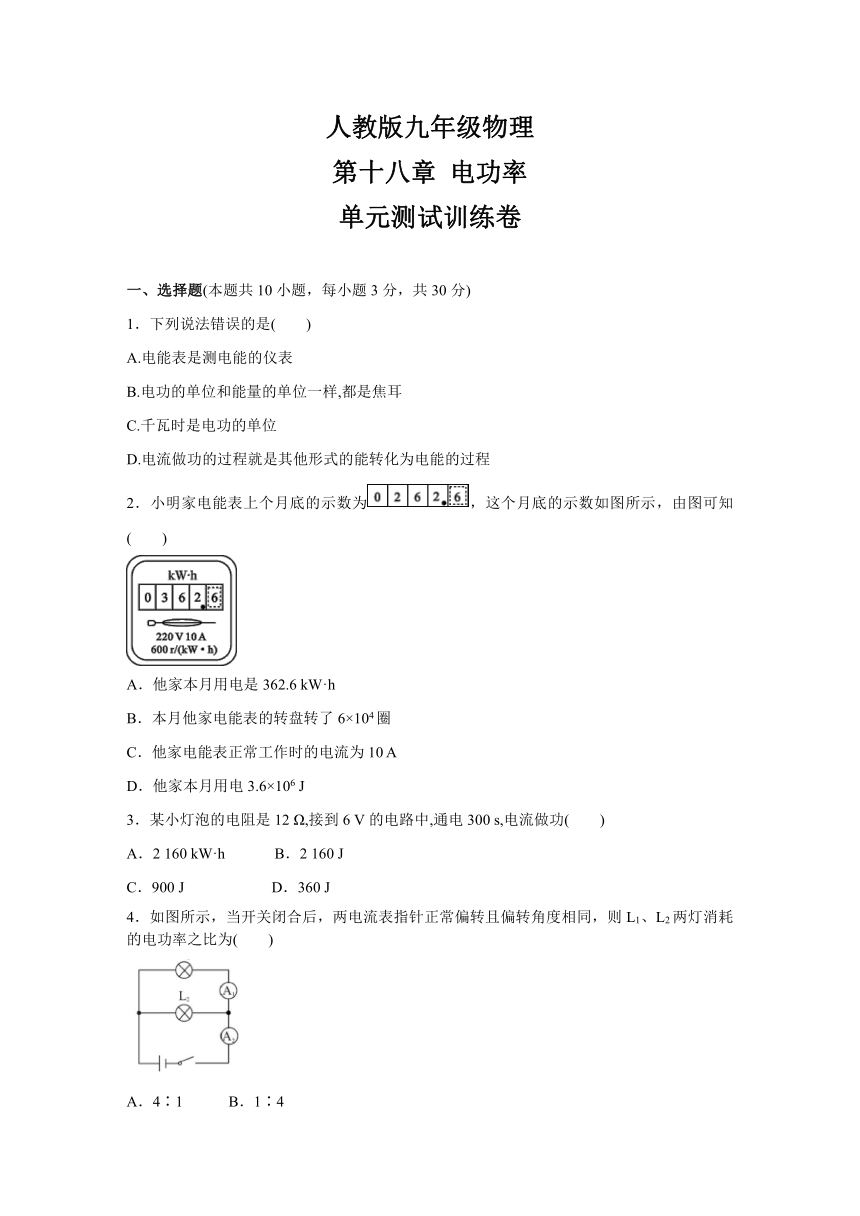

人教版九年级物理
第十八章 电功率
单元测试训练卷
一、选择题(本题共10小题，每小题3分，共30分)
1．下列说法错误的是(　　)
A.电能表是测电能的仪表
B.电功的单位和能量的单位一样,都是焦耳
C.千瓦时是电功的单位
D.电流做功的过程就是其他形式的能转化为电能的过程
2．小明家电能表上个月底的示数为，这个月底的示数如图所示，由图可知( )
A．他家本月用电是362.6 kW·h
B．本月他家电能表的转盘转了6×104圈
C．他家电能表正常工作时的电流为10 A
D．他家本月用电3.6×106 J
3．某小灯泡的电阻是12 Ω,接到6 V的电路中,通电300 s,电流做功(　　)
A．2 160 kW·h B．2 160 J
C．900 J D．360 J
4．如图所示，当开关闭合后，两电流表指针正常偏转且偏转角度相同，则L1、L2两灯消耗的电功率之比为( )
A．4∶1　 　 B．1∶4
C．5∶1　 　 D．1∶5

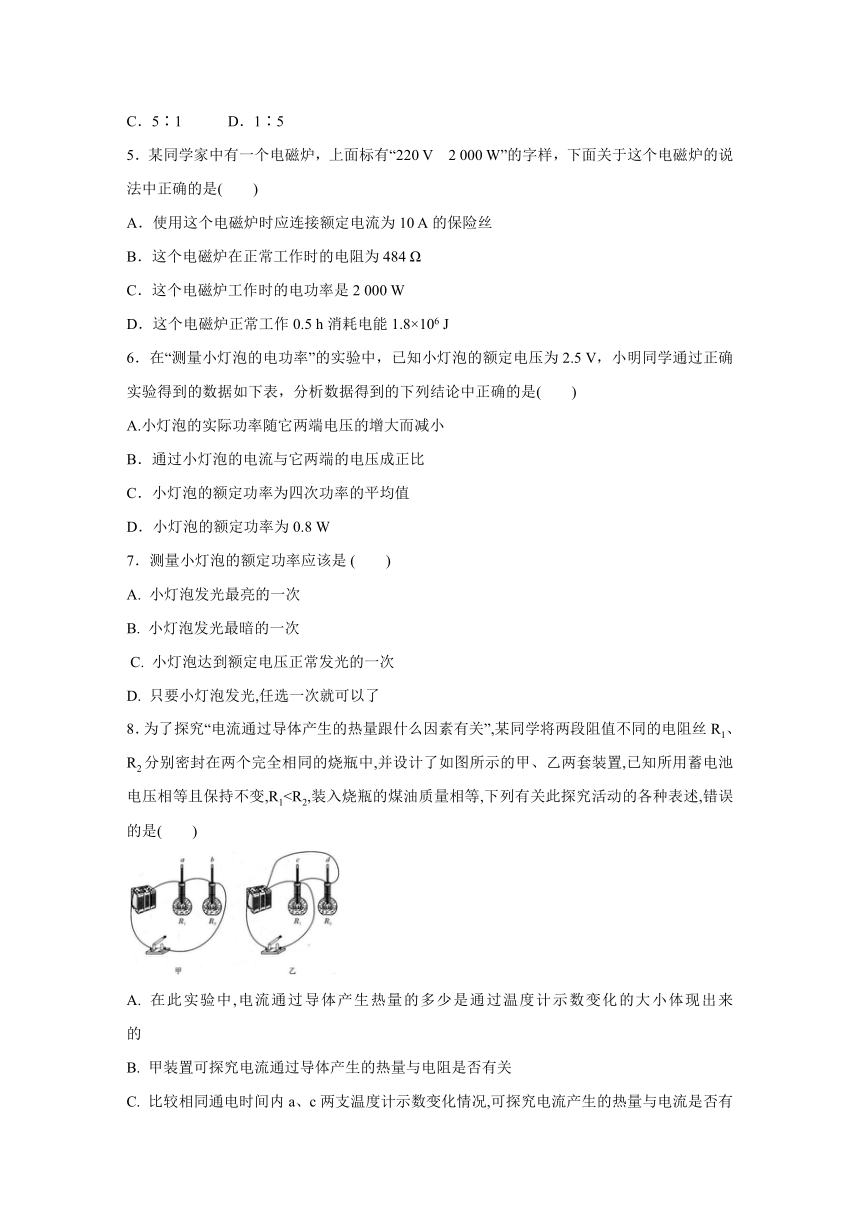

5．某同学家中有一个电磁炉，上面标有“220 V　2 000 W”的字样，下面关于这个电磁炉的说法中正确的是(　 )
A．使用这个电磁炉时应连接额定电流为10 A的保险丝
B．这个电磁炉在正常工作时的电阻为484 Ω
C．这个电磁炉工作时的电功率是2 000 W
D．这个电磁炉正常工作0.5 h消耗电能1.8×106 J
6．在“测量小灯泡的电功率”的实验中，已知小灯泡的额定电压为2.5 V，小明同学通过正确实验得到的数据如下表，分析数据得到的下列结论中正确的是( )
A.小灯泡的实际功率随它两端电压的增大而减小
B．通过小灯泡的电流与它两端的电压成正比
C．小灯泡的额定功率为四次功率的平均值
D．小灯泡的额定功率为0.8 W
7．测量小灯泡的额定功率应该是 (　　)
A. 小灯泡发光最亮的一次
B. 小灯泡发光最暗的一次
C. 小灯泡达到额定电压正常发光的一次
D. 只要小灯泡发光,任选一次就可以了
8．为了探究“电流通过导体产生的热量跟什么因素有关”,某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中,并设计了如图所示的甲、乙两套装置,已知所用蓄电池电压相等且保持不变,R1
A. 在此实验中,电流通过导体产生热量的多少是通过温度计示数变化的大小体现出来的
B. 甲装置可探究电流通过导体产生的热量与电阻是否有关
C. 比较相同通电时间内a、c两支温度计示数变化情况,可探究电流产生的热量与电流是否有关
D. 在相同的通电时间内,d温度计所在烧瓶中的电阻丝产生的热量最多

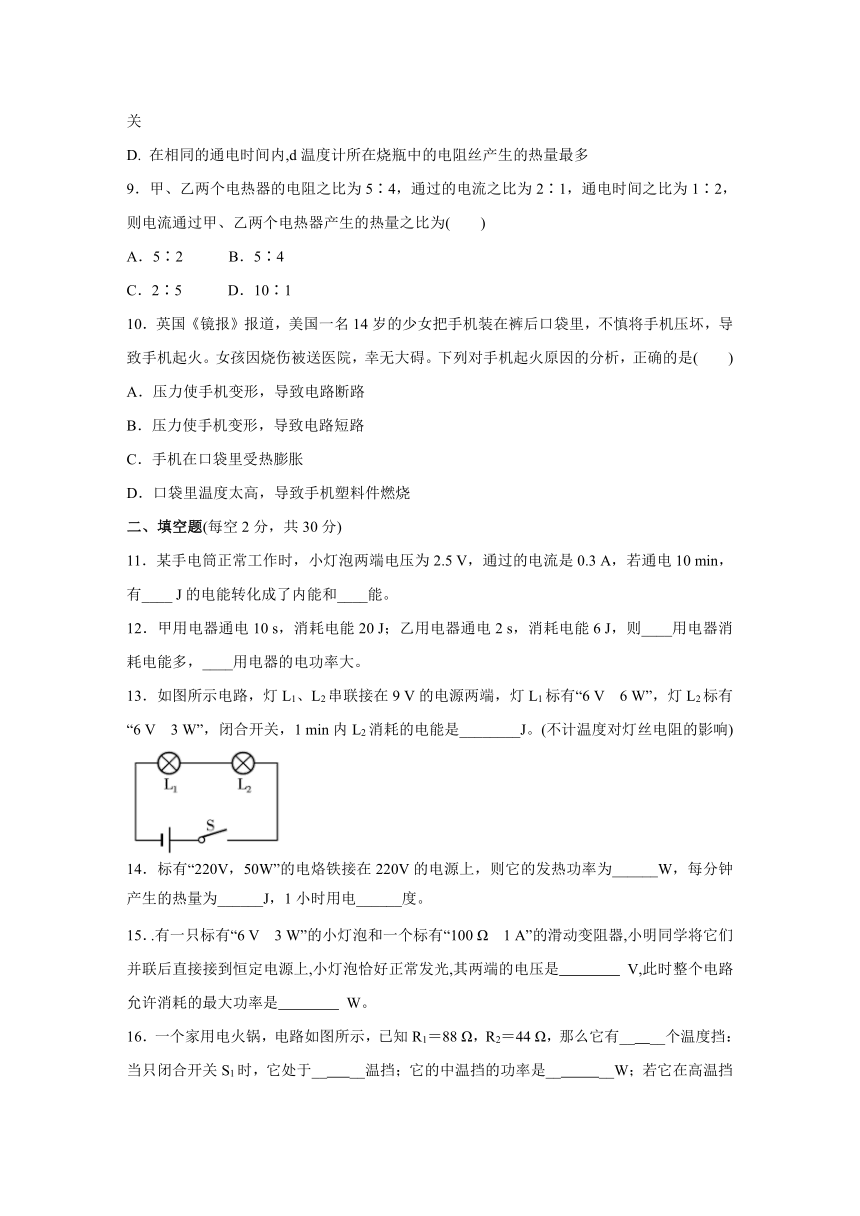

9．甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为( )
A．5∶2 B．5∶4
C．2∶5 D．10∶1
10．英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火。女孩因烧伤被送医院，幸无大碍。下列对手机起火原因的分析，正确的是( )
A．压力使手机变形，导致电路断路
B．压力使手机变形，导致电路短路
C．手机在口袋里受热膨胀
D．口袋里温度太高，导致手机塑料件燃烧
二、填空题(每空2分，共30分)
11．某手电筒正常工作时，小灯泡两端电压为2.5 V，通过的电流是0.3 A，若通电10 min，有____ J的电能转化成了内能和____能。
12．甲用电器通电10 s，消耗电能20 J；乙用电器通电2 s，消耗电能6 J，则____用电器消耗电能多，____用电器的电功率大。
13．如图所示电路，灯L1、L2串联接在9 V的电源两端，灯L1标有“6 V　6 W”，灯L2标有“6 V　3 W”，闭合开关，1 min内L2消耗的电能是________J。(不计温度对灯丝电阻的影响)
14．标有“220V，50W”的电烙铁接在220V的电源上，则它的发热功率为______W，每分钟产生的热量为______J，1小时用电______度。
15．.有一只标有“6 V　3 W”的小灯泡和一个标有“100 Ω　1 A”的滑动变阻器,小明同学将它们并联后直接接到恒定电源上,小灯泡恰好正常发光,其两端的电压是　　　　 V,此时整个电路允许消耗的最大功率是　　　　 W。

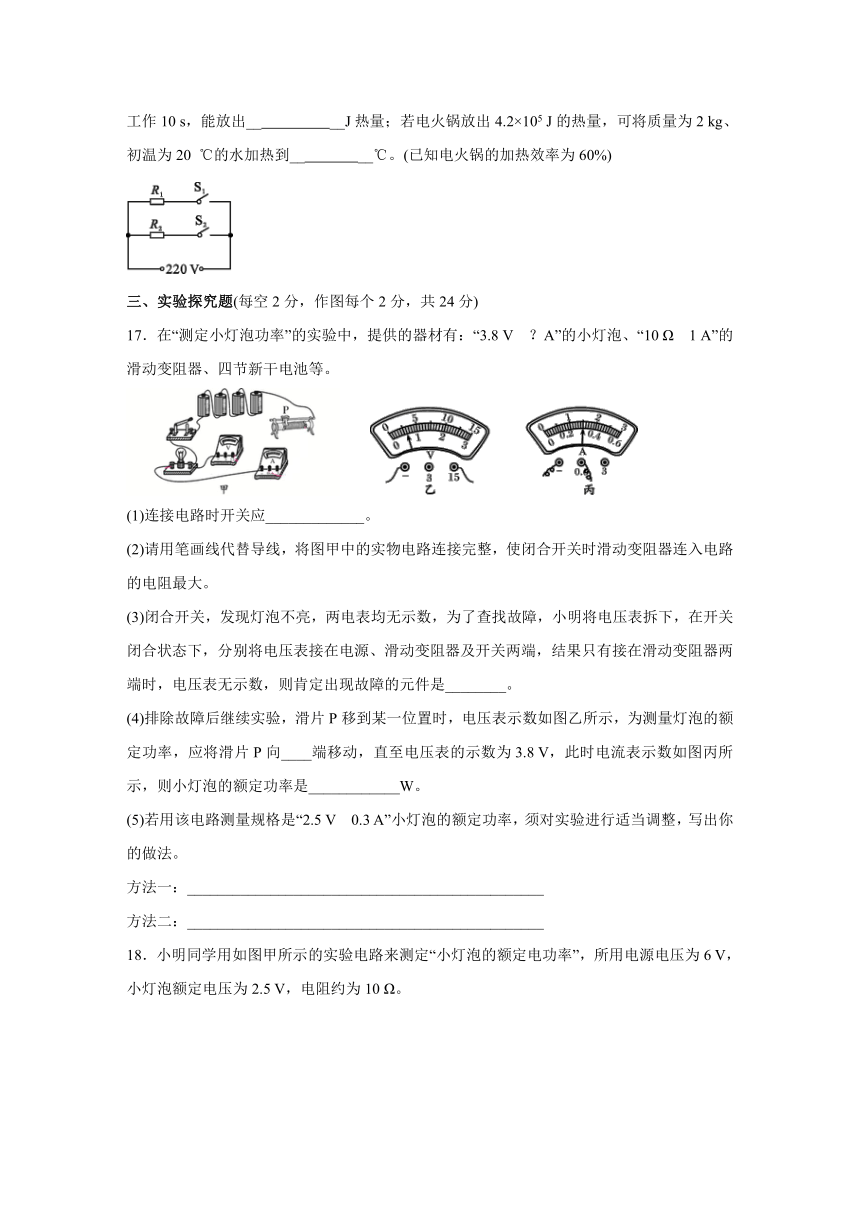

16．一个家用电火锅，电路如图所示，已知R1＝88 Ω，R2＝44 Ω，那么它有__ __个温度挡：当只闭合开关S1时，它处于__ __温挡；它的中温挡的功率是__ __W；若它在高温挡工作10 s，能放出__ __J热量；若电火锅放出4.2×105 J的热量，可将质量为2 kg、初温为20 ℃的水加热到__ __℃。(已知电火锅的加热效率为60%)
三、实验探究题(每空2分，作图每个2分，共24分)
17．在“测定小灯泡功率”的实验中，提供的器材有：“3.8 V　？A”的小灯泡、“10 Ω　1 A”的滑动变阻器、四节新干电池等。
(1)连接电路时开关应_____________。
(2)请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。
(3)闭合开关，发现灯泡不亮，两电表均无示数，为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是________。
(4)排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向____端移动，直至电压表的示数为3.8 V，此时电流表示数如图丙所示，则小灯泡的额定功率是____________W。
(5)若用该电路测量规格是“2.5 V　0.3 A”小灯泡的额定功率，须对实验进行适当调整，写出你的做法。
方法一：_______________________________________________
方法二：_______________________________________________
18．小明同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为6 V，小灯泡额定电压为2.5 V，电阻约为10 Ω。
(1)图甲是小明同学连接的错误电路，在应改动的一根导线上打“×”，并用笔画线代替导线画出正确的接法。
(2)正确连线后，闭合开关，小灯泡立即发出明亮耀眼的光，并很快熄灭，他接下来的操作是__ __。
(3)故障排除后，开始进行实验。逐步移动滑动变阻器滑片，看到如图乙所示的电压表示数，为使灯泡正常发光，应向__ __(选填“左”或“右”)端移动滑片，最后小明根据测量数据绘制了灯泡的I U图象，如图丙所示。则灯泡的额定电功率为__ __ W。
(4)他又找来了3个阻值分别为5 Ω、10 Ω、20 Ω的定值电阻替换小灯泡，来探究通过导体的电流与电阻的关系。实验中，控制电阻两端的电压为2 V不变，为了完成实验，他选用的滑动变阻器的阻值至少为__ __ Ω。
四、综合应用题(本题共2小题，每小题8分，共16分)
19. 为反对浪费，响应“光盘行动”，小明为自助餐厅的餐桌设计了“光盘仪”。餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定值，人一旦离开餐桌，提示器就会发出提示音，其原理图如图16所示。电源电压3 V不变，提示器的电阻R0恒为50 Ω，传感器R1的阻值随载盘台所载质量变化的关系如下表所示。开关S闭合后，问：

载盘台所载质量m/g 100 110 120 130 140 150 160 …
传感器R1/Ω 100 90 80 70 60 50 40 …
(1)根据表中数据，当载盘台所载质量是100 g时，R1的阻值是多少？电路中的电流是多少？
(2)在第(1)问的基础上，通电5 s，电流通过R1产生的热量是多少？
(3)当电路中的电流达到0.03 A时，提示器会发出提示音，若空餐盘质量为100 g，此时盘内剩余食物的质量是多少？
20. 乐乐家有款电热水器，说明书上有工作原理示意图(如图甲)，有“加热”和“保温”两挡，正常工作时电路的总功率分别为1 100 W和11 W。试求：
(1)当处于“加热”挡工作时，双掷开关S应置于________(填“1”“2”或“中间”)。
(2)若不计电阻随温度的变化，忽略A、B指示灯电阻的影响，R1、R2阻值各为多大？
(3)乐乐看到自家电能表如图乙所示[1 200 imp/(kW·h)是脉冲系数，表示消耗1 kW·h电能，脉冲信号灯闪烁1 200次]。乐乐关闭家中其他电器，单独让电热水器工作，发现2 min电能表信号灯闪烁42次。求电热水器的实际功率。
参考答案
一、选择题
1-5DBCBA 6-10DCDAB
二、填空题
11．450 光
12．甲 乙
13. 180
14．50 3000 0.05
15．6　9
16．3 低 1100 16500 50
三、实验探究题
17．(1)断开
(2)如图所示
(3)开关
(4)右 1.14
(5)换最大阻值较大的滑动变阻器(或串联定值电阻) 减小电池个数。
18．(1)解：如图所示。
(2)断开开关，换用同规格的灯泡，将滑片移到最左端
(3)右 0.5
(4)40
四、综合应用题
19. 解：(1)由表可知，R1＝100 Ω
R＝R1＋R0＝100 Ω＋50 Ω＝150 Ω
电路中的电流I＝＝＝0.02 A
(2)电流通过R1产生的热量
Q＝I2R1t＝(0.02 A)2×100 Ω×5 s＝0.2 J
(3)当电路中的电流达到0.03 A时
R′＝＝＝100 Ω
R′1＝R′－R0＝100 Ω－50 Ω＝50 Ω
查表可知，载盘台所载质量为150 g
剩余食物的质量m余＝150 g－100 g＝50 g
20．解：(1)1
(2)因为不计电阻随温度的变化，忽略A、B指示灯电阻的影响，加热时电路总电阻为R1，功率为P加热＝1 100 W，则R1＝＝＝44 Ω。
保温时，S接2，R1与R2串联，则总电阻为
R＝＝＝4 400 Ω。
则R2＝R－R1＝4 400 Ω－44 Ω＝4 356 Ω。
(3)电热水器单独工作时，2 min消耗的电能为W＝ kW·h＝0.035 kW·h，电热水器的实际功率为P实际＝＝＝1.05 kW。
