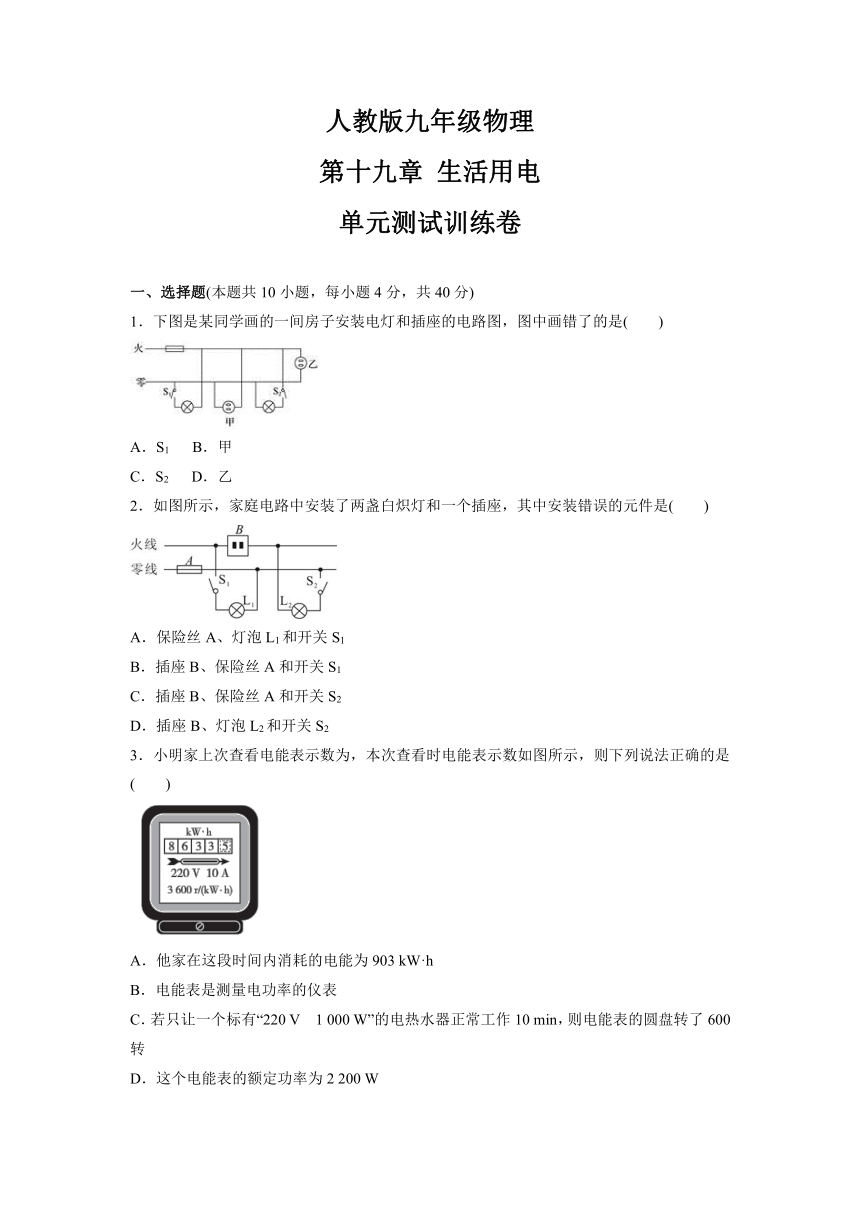

人教版九年级物理
第十九章 生活用电
单元测试训练卷
一、选择题(本题共10小题，每小题4分，共40分)
1．下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是(　　)
A．S1 B．甲
C．S2 D．乙
2．如图所示，家庭电路中安装了两盏白炽灯和一个插座，其中安装错误的元件是( )
A．保险丝A、灯泡L1和开关S1
B．插座B、保险丝A和开关S1
C．插座B、保险丝A和开关S2
D．插座B、灯泡L2和开关S2
3．小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是(　　)
A．他家在这段时间内消耗的电能为903 kW·h
B．电能表是测量电功率的仪表
C．若只让一个标有“220 V　1 000 W”的电热水器正常工作10 min，则电能表的圆盘转了600转
D．这个电能表的额定功率为2 200 W
4．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光。则下列判断正确的是(四只灯泡的额定电压均为220 V)(　　)
A．灯泡L1所在支路正常
B．灯泡L2所在支路正常
C．灯泡L3所在支路正常
D．装好保险丝，合上所有开关后，灯泡都能正常发光
5．楼道里，夜间楼道灯一直亮着会造成浪费。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。请将如图的“光控开关”、“声控开关”、灯泡用导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。图中，楼道电路连接符合上述设计及安全用电要求的是(　　)
6．王强同学家中的保险丝熔断后，正确的做法是( )
A．更换额定电流较大的保险丝
B．用铜丝或铁丝代替保险丝
C．立即更换一根相同规格的保险丝
D．先排除故障再更换保险丝
7．关于家庭电路及安全用电，下列说法正确的是( )
A．家庭电路中，控制各个灯具的开关都应安装在火线上
B．试电笔是用来测试物体是带正电还是带负电的
C．低于220 V的电压对人体都是安全的
D．电器设备起火，用水直接灭火

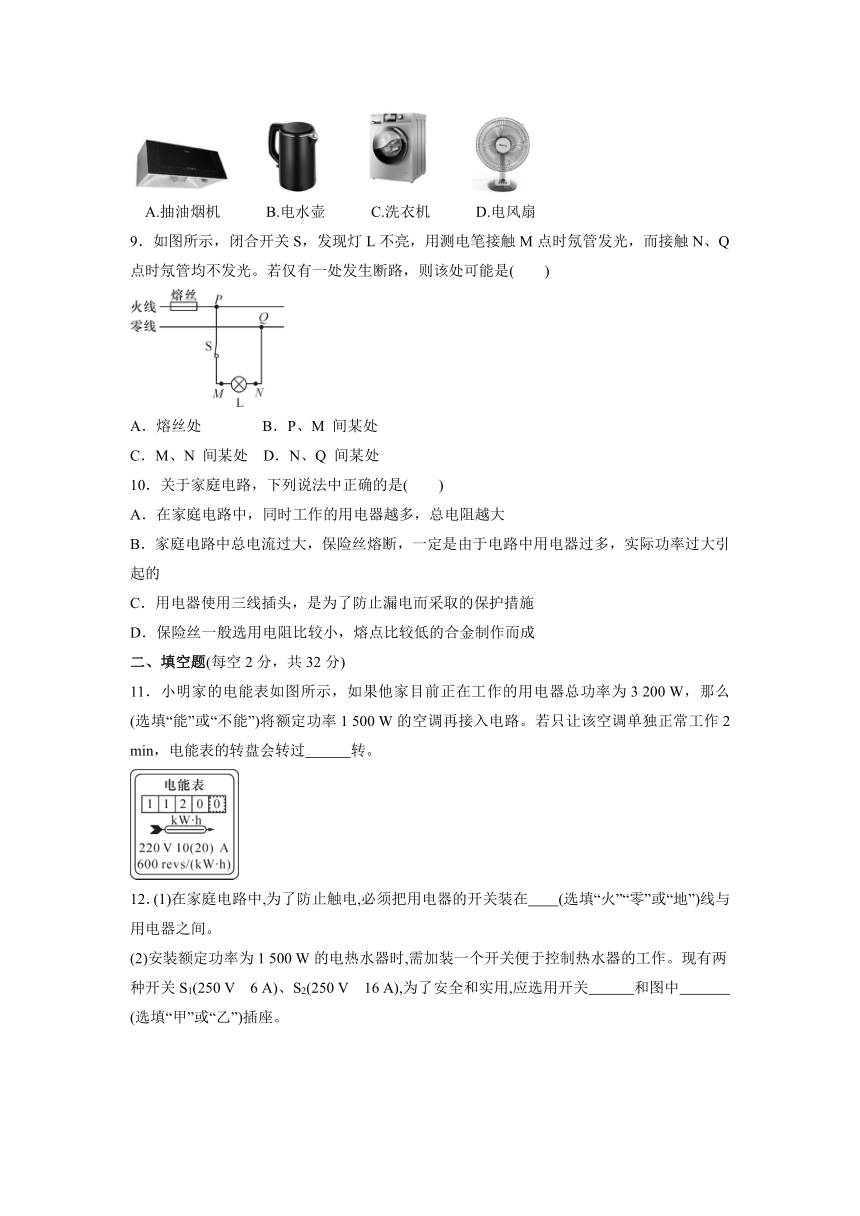

8．如图所示的四种家用电器中，利用电流热效应工作的是( )
A.抽油烟机　 B.电水壶　 C.洗衣机　 D.电风扇
9．如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。若仅有一处发生断路，则该处可能是( )
A．熔丝处 B．P、M 间某处
C．M、N 间某处 D．N、Q 间某处
10．关于家庭电路，下列说法中正确的是( )
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成
二、填空题(每空2分，共32分)
11．小明家的电能表如图所示，如果他家目前正在工作的用电器总功率为3 200 W，那么 (选填“能”或“不能”)将额定功率1 500 W的空调再接入电路。若只让该空调单独正常工作2 min，电能表的转盘会转过 转。
12．(1)在家庭电路中,为了防止触电,必须把用电器的开关装在　　(选填“火”“零”或“地”)线与用电器之间。
(2)安装额定功率为1 500 W的电热水器时,需加装一个开关便于控制热水器的工作。现有两种开关S1(250 V　6 A)、S2(250 V　16 A),为了安全和实用,应选用开关　　　和图中　　　　(选填“甲”或“乙”)插座。

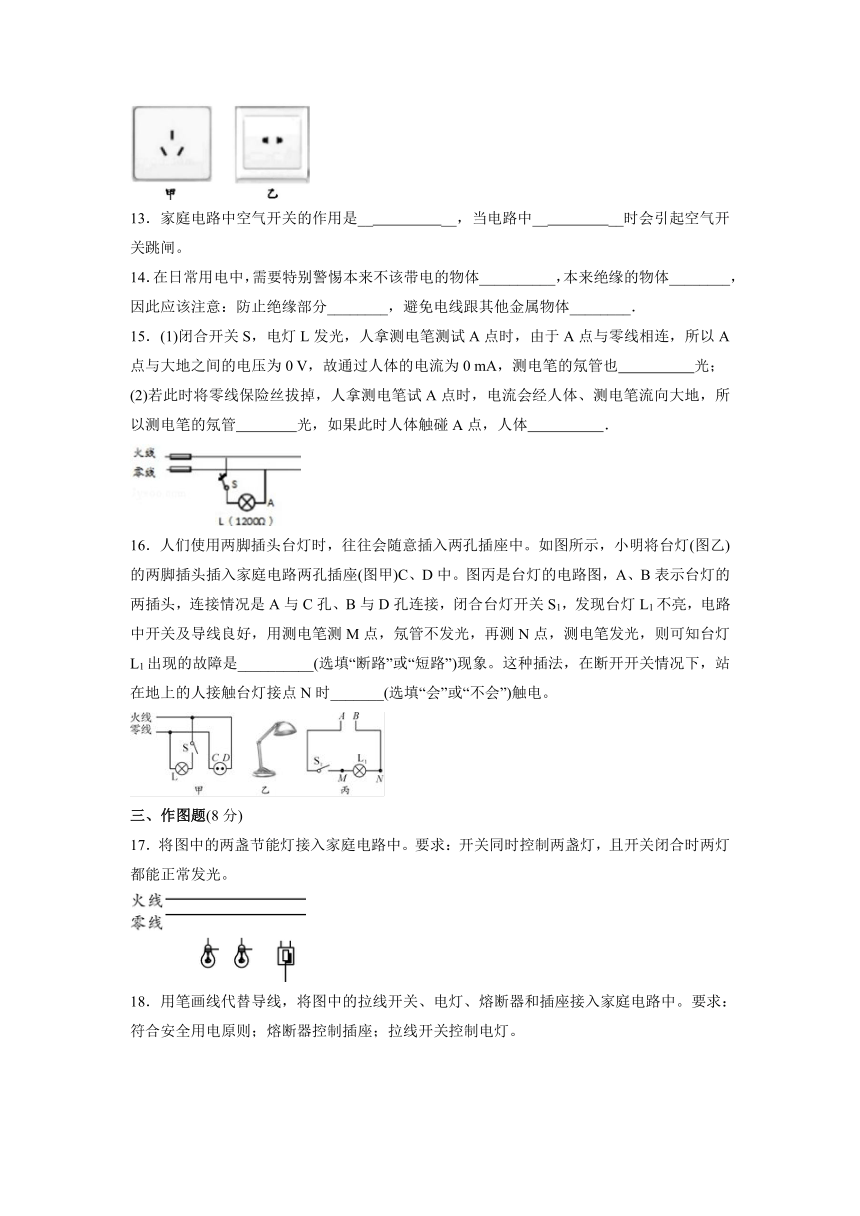

13．家庭电路中空气开关的作用是__ __，当电路中__ __时会引起空气开关跳闸。
14．在日常用电中，需要特别警惕本来不该带电的物体__________，本来绝缘的物体________，因此应该注意：防止绝缘部分________，避免电线跟其他金属物体________．
15．(1)闭合开关S，电灯L发光，人拿测电笔测试A点时，由于A点与零线相连，所以A点与大地之间的电压为0 V，故通过人体的电流为0 mA，测电笔的氖管也 光；
(2)若此时将零线保险丝拔掉，人拿测电笔试A点时，电流会经人体、测电笔流向大地，所以测电笔的氖管 光，如果此时人体触碰A点，人体 ．
16．人们使用两脚插头台灯时，往往会随意插入两孔插座中。如图所示，小明将台灯(图乙)的两脚插头插入家庭电路两孔插座(图甲)C、D中。图丙是台灯的电路图，A、B表示台灯的两插头，连接情况是A与C孔、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现的故障是__________(选填“断路”或“短路”)现象。这种插法，在断开开关情况下，站在地上的人接触台灯接点N时_______(选填“会”或“不会”)触电。
三、作图题(8分)
17．将图中的两盏节能灯接入家庭电路中。要求：开关同时控制两盏灯，且开关闭合时两灯都能正常发光。
　　　　
18．用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
　
四、实验探究题(每空2分，共10分)
19. 晚上小明在家复习功课，准备迎接中考，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
(1)他确定这盏电灯与其他房间的电灯是____联，经检查故障出现在灯丝，则这盏电灯的灯丝出现____(选填“短路”或“断路”)。
(2)小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了试电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如图____(选填“A”或“B”)的情况，这种情况____(选填“容易”或“不容易”)触电。
(3)排除所有故障后，小明更换了灯泡，发现更换后的灯泡比其他房间的灯亮，这是因为( )
A．更换后的灯泡比其他房间灯泡的电阻大
B．更换后的灯泡比其他房间灯泡的电压大
C．更换后的灯泡比其他房间灯泡消耗的电能少
D．更换后的灯泡比其他房间灯泡的电流大
五、综合应用题(10分)
20. 如图所示是小丽家厨房安装的一个小厨宝。小厨宝利用水箱储水，加热一段时间后，拧开水龙头就会有热水流出，其相关参数如下表所示。
　　　　　
产品名称 储水式小厨宝
额定电压 220 V 额定功率 1200 W
最高温度 75 ℃ 额定容量 6.0 L
(1)小厨宝正常工作时的电阻是多大？(计算结果保留一位小数)
(2)要把满箱水从15 ℃加热到38 ℃，需要吸收多少热量？小厨宝正常工作时至少需要加热多长时间？[c水＝4.2×103 J/(kg·℃)]
(3)小丽了解到另一种速热式电热水器，额定功率为5000 W，冷水流经速热式电热水器时，很快就可流出达到预设温度的热水，小丽家的电能表允许通过的最大电流为10 A，通过计算说明在她家的电路中能否安装这种电热水器。
参考答案
一、选择题
1-5ACCAB 6-10DABCC
二、填空题
11．不能 30
12. (1)火　(2)S2　甲
13．保护电路 总电流过大
14．带了电 　导了电　 破损　 接触
15．不会发　发　不安全
16．断路 会
三、作图题
17．如图所示：
18. 如图所示：
四、实验探究题
19. (1)并 断路
(2)B 容易
(3)D
五、综合应用题
20. 解：(1)小厨宝正常工作时的电阻R＝＝≈40.3 Ω
(2)小厨宝满箱水的质量为m＝ρV＝1000 kg/m3×6×10－3 m3＝6 kg，满箱水吸收的热量Q＝cmΔt＝4.2×103 J/(kg·℃)×6 kg×(38 ℃－15 ℃)＝5.796×105 J，若电流做的功全部转化成水的内能，则Q＝W，因此由P＝得t＝＝＝483 s
(3)速热式电热水器正常工作时的电流I速热＝＝≈22.7 A，因为I速热＞10 A，所以小丽家不能安装这种热水器
