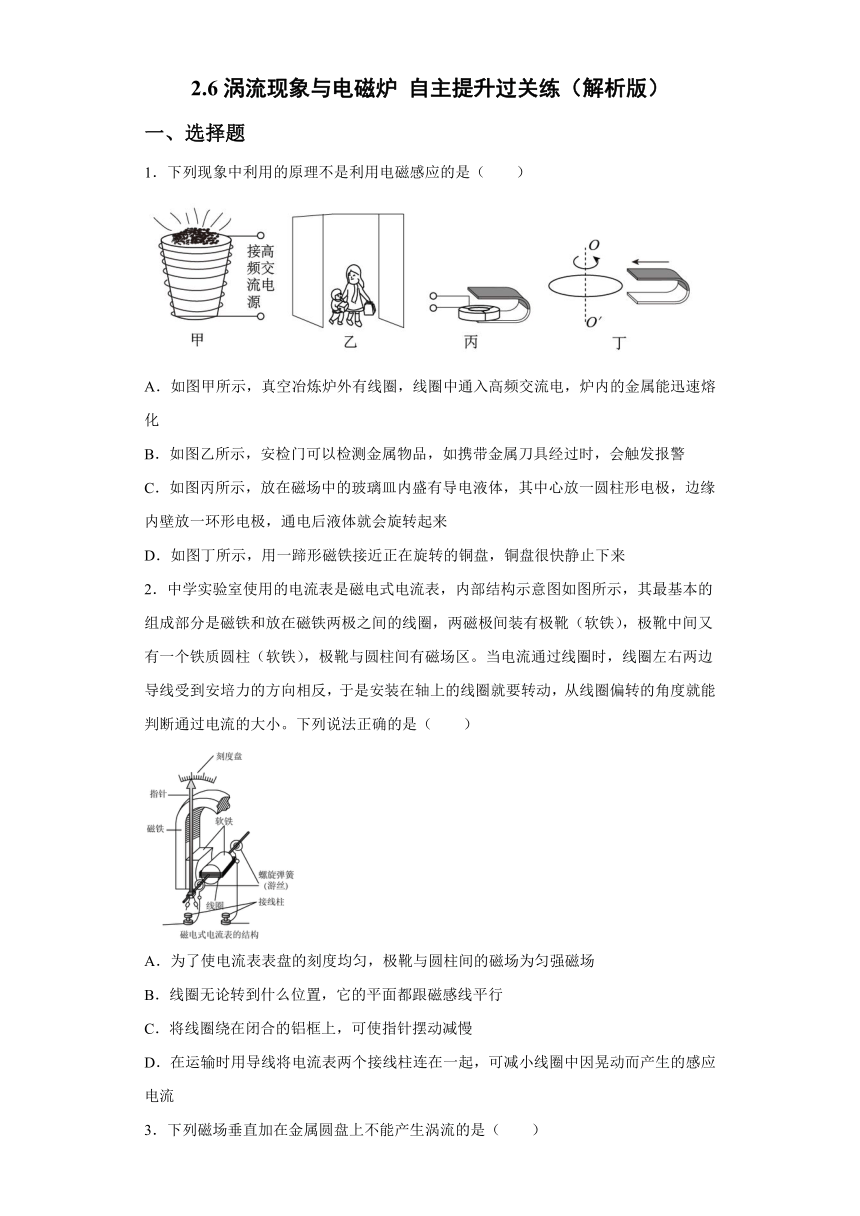

2.6涡流现象与电磁炉 自主提升过关练（解析版）
一、选择题
1．下列现象中利用的原理不是利用电磁感应的是（　　）
A．如图甲所示，真空冶炼炉外有线圈，线圈中通入高频交流电，炉内的金属能迅速熔化
B．如图乙所示，安检门可以检测金属物品，如携带金属刀具经过时，会触发报警
C．如图丙所示，放在磁场中的玻璃皿内盛有导电液体，其中心放一圆柱形电极，边缘内壁放一环形电极，通电后液体就会旋转起来
D．如图丁所示，用一蹄形磁铁接近正在旋转的铜盘，铜盘很快静止下来
2．中学实验室使用的电流表是磁电式电流表，内部结构示意图如图所示，其最基本的组成部分是磁铁和放在磁铁两极之间的线圈，两磁极间装有极靴（软铁），极靴中间又有一个铁质圆柱（软铁），极靴与圆柱间有磁场区。当电流通过线圈时，线圈左右两边导线受到安培力的方向相反，于是安装在轴上的线圈就要转动，从线圈偏转的角度就能判断通过电流的大小。下列说法正确的是（　　）
A．为了使电流表表盘的刻度均匀，极靴与圆柱间的磁场为匀强磁场
B．线圈无论转到什么位置，它的平面都跟磁感线平行
C．将线圈绕在闭合的铝框上，可使指针摆动减慢
D．在运输时用导线将电流表两个接线柱连在一起，可减小线圈中因晃动而产生的感应电流

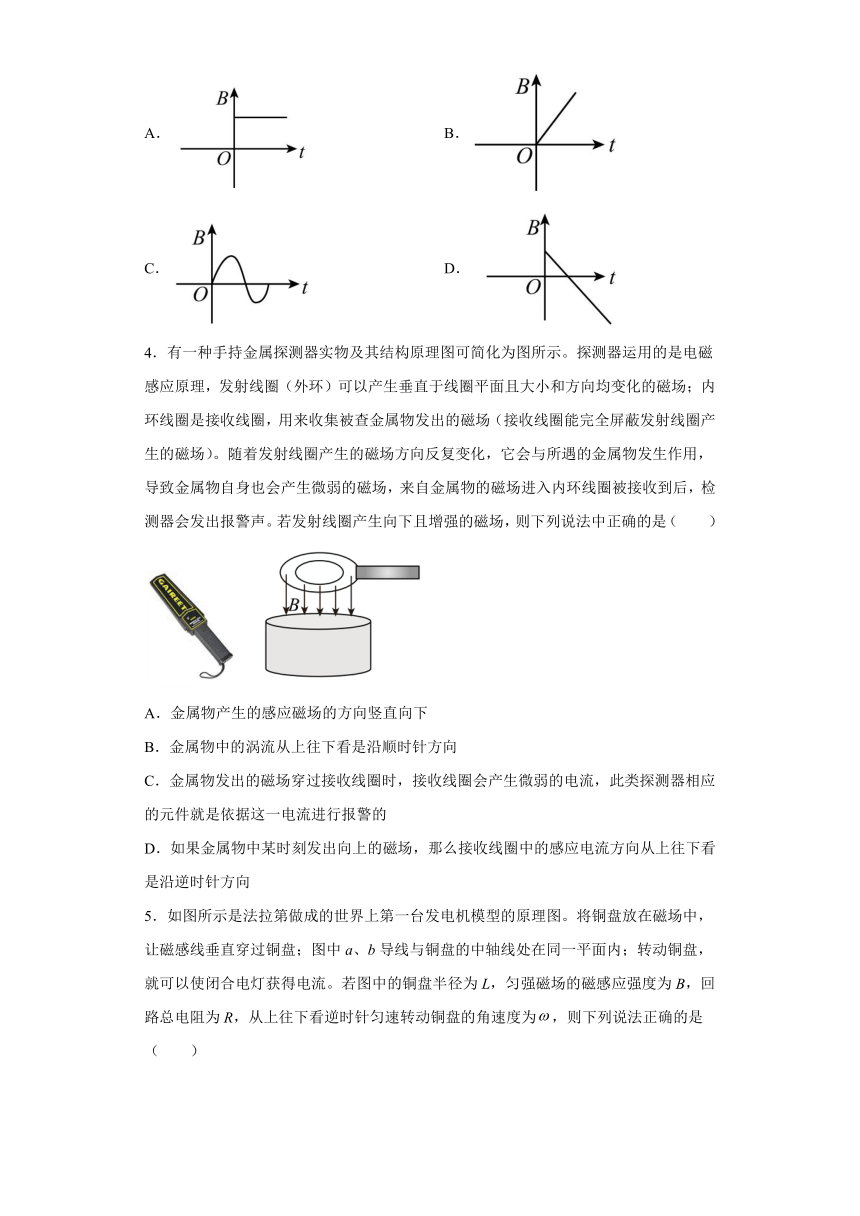

3．下列磁场垂直加在金属圆盘上不能产生涡流的是（　　）
A． B．
C． D．
4．有一种手持金属探测器实物及其结构原理图可简化为图所示。探测器运用的是电磁感应原理，发射线圈（外环）可以产生垂直于线圈平面且大小和方向均变化的磁场；内环线圈是接收线圈，用来收集被查金属物发出的磁场（接收线圈能完全屏蔽发射线圈产生的磁场）。随着发射线圈产生的磁场方向反复变化，它会与所遇的金属物发生作用，导致金属物自身也会产生微弱的磁场，来自金属物的磁场进入内环线圈被接收到后，检测器会发出报警声。若发射线圈产生向下且增强的磁场，则下列说法中正确的是（　　）
A．金属物产生的感应磁场的方向竖直向下
B．金属物中的涡流从上往下看是沿顺时针方向
C．金属物发出的磁场穿过接收线圈时，接收线圈会产生微弱的电流，此类探测器相应的元件就是依据这一电流进行报警的
D．如果金属物中某时刻发出向上的磁场，那么接收线圈中的感应电流方向从上往下看是沿逆时针方向

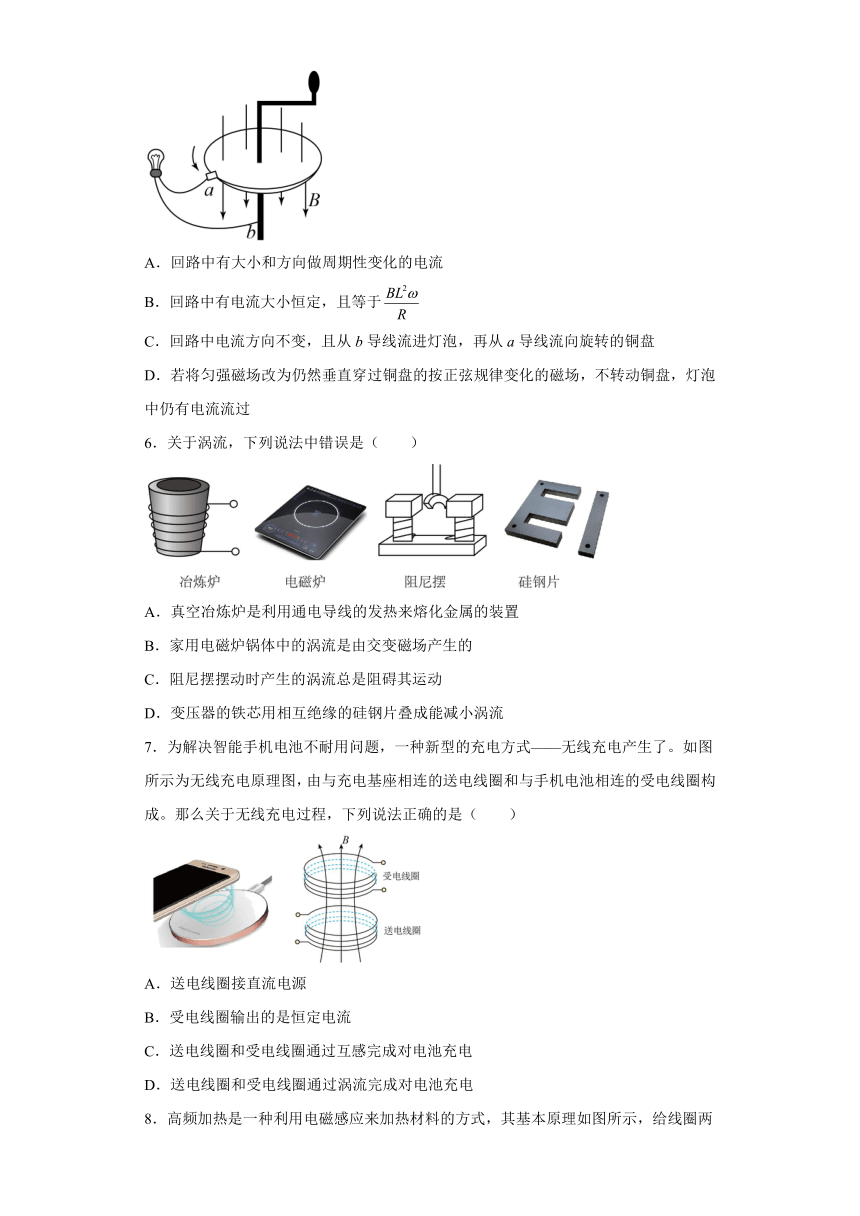

5．如图所示是法拉第做成的世界上第一台发电机模型的原理图。将铜盘放在磁场中，让磁感线垂直穿过铜盘；图中a、b导线与铜盘的中轴线处在同一平面内；转动铜盘，就可以使闭合电灯获得电流。若图中的铜盘半径为L，匀强磁场的磁感应强度为B，回路总电阻为R，从上往下看逆时针匀速转动铜盘的角速度为，则下列说法正确的是（　　）
A．回路中有大小和方向做周期性变化的电流
B．回路中有电流大小恒定，且等于
C．回路中电流方向不变，且从b导线流进灯泡，再从a导线流向旋转的铜盘
D．若将匀强磁场改为仍然垂直穿过铜盘的按正弦规律变化的磁场，不转动铜盘，灯泡中仍有电流流过
6．关于涡流，下列说法中错误是（　　）
A．真空冶炼炉是利用通电导线的发热来熔化金属的装置
B．家用电磁炉锅体中的涡流是由交变磁场产生的
C．阻尼摆摆动时产生的涡流总是阻碍其运动
D．变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流
7．为解决智能手机电池不耐用问题，一种新型的充电方式——无线充电产生了。如图所示为无线充电原理图，由与充电基座相连的送电线圈和与手机电池相连的受电线圈构成。那么关于无线充电过程，下列说法正确的是（　　）
A．送电线圈接直流电源
B．受电线圈输出的是恒定电流
C．送电线圈和受电线圈通过互感完成对电池充电
D．送电线圈和受电线圈通过涡流完成对电池充电

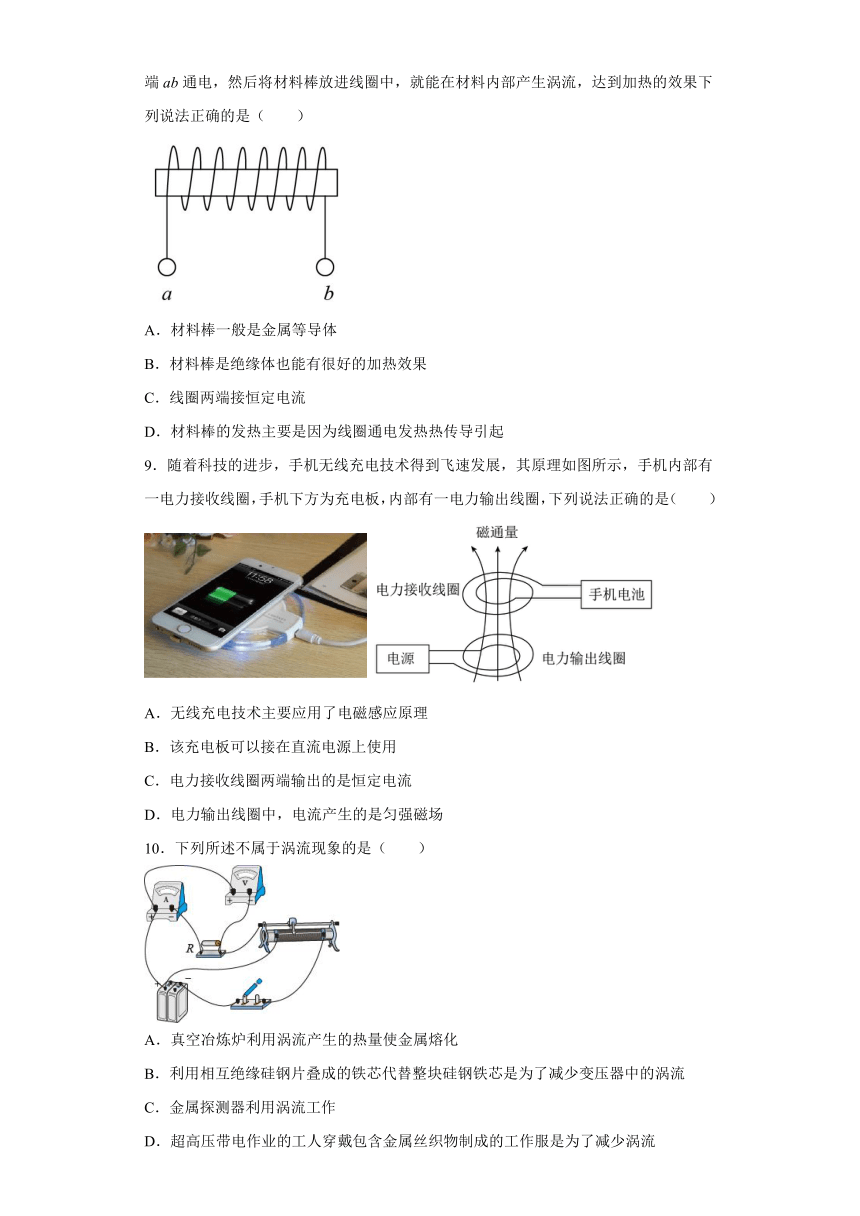

8．高频加热是一种利用电磁感应来加热材料的方式，其基本原理如图所示，给线圈两端ab通电，然后将材料棒放进线圈中，就能在材料内部产生涡流，达到加热的效果下列说法正确的是（　　）
A．材料棒一般是金属等导体
B．材料棒是绝缘体也能有很好的加热效果
C．线圈两端接恒定电流
D．材料棒的发热主要是因为线圈通电发热热传导引起
9．随着科技的进步，手机无线充电技术得到飞速发展，其原理如图所示，手机内部有一电力接收线圈，手机下方为充电板，内部有一电力输出线圈，下列说法正确的是（　　）
A．无线充电技术主要应用了电磁感应原理
B．该充电板可以接在直流电源上使用
C．电力接收线圈两端输出的是恒定电流
D．电力输出线圈中，电流产生的是匀强磁场
10．下列所述不属于涡流现象的是（　　）
A．真空冶炼炉利用涡流产生的热量使金属熔化
B．利用相互绝缘硅钢片叠成的铁芯代替整块硅钢铁芯是为了减少变压器中的涡流
C．金属探测器利用涡流工作
D．超高压带电作业的工人穿戴包含金属丝织物制成的工作服是为了减少涡流

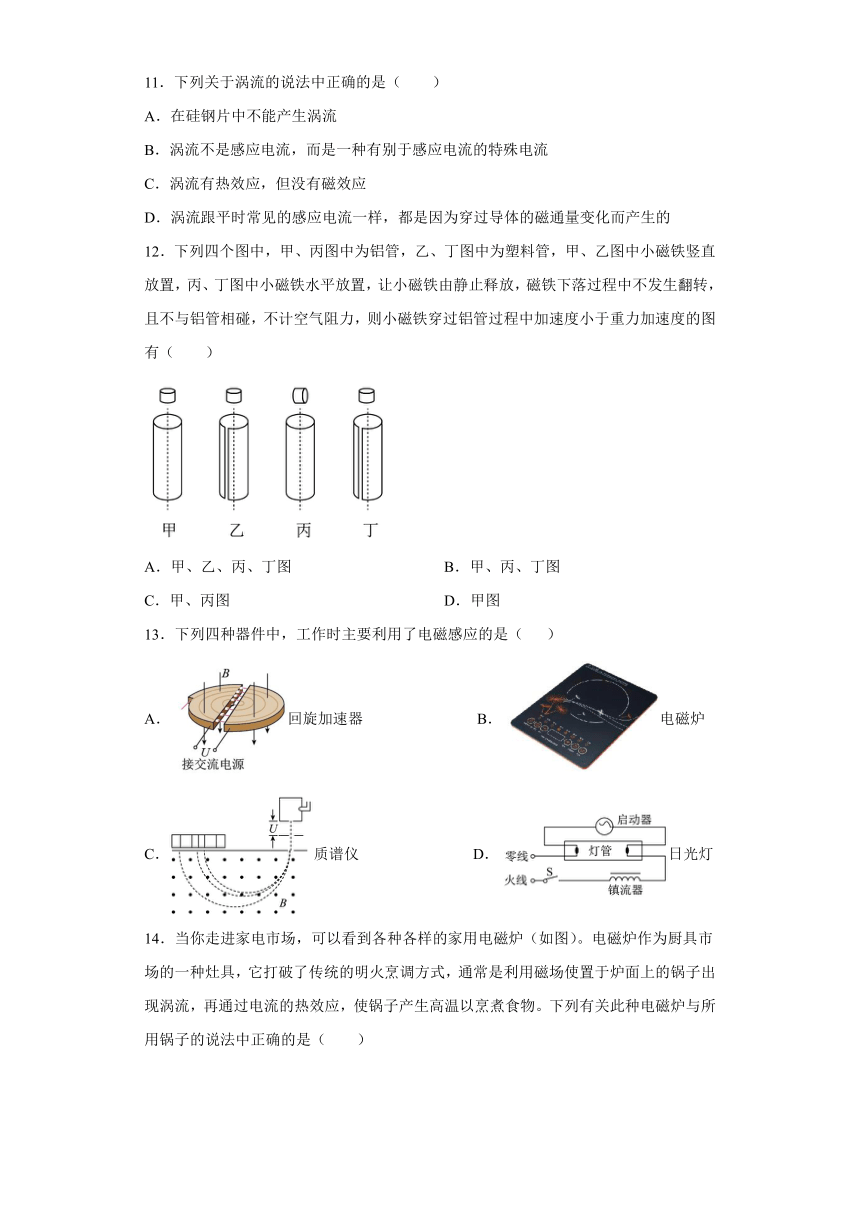

11．下列关于涡流的说法中正确的是（　　）
A．在硅钢片中不能产生涡流
B．涡流不是感应电流，而是一种有别于感应电流的特殊电流
C．涡流有热效应，但没有磁效应
D．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的
12．下列四个图中，甲、丙图中为铝管，乙、丁图中为塑料管，甲、乙图中小磁铁竖直放置，丙、丁图中小磁铁水平放置，让小磁铁由静止释放，磁铁下落过程中不发生翻转，且不与铝管相碰，不计空气阻力，则小磁铁穿过铝管过程中加速度小于重力加速度的图有（　　）
A．甲、乙、丙、丁图 B．甲、丙、丁图
C．甲、丙图 D．甲图
13．下列四种器件中，工作时主要利用了电磁感应的是（ ）
A．回旋加速器 B．电磁炉
C．质谱仪 D．日光灯
14．当你走进家电市场，可以看到各种各样的家用电磁炉（如图）。电磁炉作为厨具市场的一种灶具，它打破了传统的明火烹调方式，通常是利用磁场使置于炉面上的锅子出现涡流，再通过电流的热效应，使锅子产生高温以烹煮食物。下列有关此种电磁炉与所用锅子的说法中正确的是（　　）
A．锅和电磁炉内部发热线圈盘相当一个高频变压器，内部线圈是变压器初级线圈，锅是次级线圈
B．电磁炉使用的是随时间变化的磁场
C．电磁炉所用的锅子必须是热的绝缘体
D．电磁炉所用的锅子必须是电的绝缘体
15．如图为用来冶炼合金钢的真空冶炼炉，炉外有线圈，将金属材料置于冶炼炉中，当线圈中通以电流时用感应加热的方法使炉内金属发热下列说法中正确的是　　
A．线圈中通以恒定电流，金属材料中也能产生感应电流
B．线圈中通以正弦交流电，在金属材料中产生的涡流也是交流电
C．感应加热是利用金属材料中的涡流冶炼金属的
D．感应加热是利用线圈电阻产生的焦耳热冶炼金属的
二、解答题
16．如图所示，一狭长的铜片能绕O点在纸面平面内摆动，有界的磁场其方向垂直纸面向里，铜片在摆动时受到较强的阻尼作用，很快就停止摆动，如果在铜片上开几个长缝，铜片可以在磁场中摆动较多的次数后才停止摆动，这是为什么。
17．如图所示是利用高频交流电焊接自行车零件的原理示意图，其中外圈A是通高频交流电的线圈，B是自行车零件，a是待焊接口，焊接时接口两端接触在一起，当A中通有交流电时，B中会产生感应电流，使得接口处金属熔化而焊接起来.
（1）试分析说明，焊接的快慢与交变电流的频率有什么关系.
（2）试解释说明，为什么焊接过程中，接口a处被熔化而零件其他部分并不是很热.
参考答案
1．C
【详解】
A．真空冶炼炉外中的线圈中通有高频交流电，从而在线圈中产生很强的变化的电磁场，最终导致炉内金属产生涡流，使得金属到达很高的温度从而熔化，利用了电磁感应的原理，故A正确，不符合题意；
B．安检门利用涡流探测人身上携带的金属物品，原理是：线圈中交变电流产生的磁场，会在金属物品中产生变化的感应电流，而金属物品中感应电流产生的交变磁场会在线圈中产生感应电流，引起线圈中交变电流发生变化，从而被探测到，即利用了电磁感应的原理来工作，故B正确，不符合题意；
C．放在磁场中的玻璃皿内盛有导电液体，其中心放一圆柱形电极，边缘内壁放一环形电极，从而使得圆柱形电极与边缘形成电流，电流在磁场中受到安培力的作用而发生转动，不是利用电磁感应的原理，故C错误，符合题意；
D．用一蹄形磁铁接近正在旋转的铜盘，铜盘内部将会产生涡流，从而会很快静止下来，利用了电磁感应的原理，故D正确，不符合题意；
故选C。
2．B
【详解】
A．极靴与圆柱间的磁场是均匀地辐向分布，并不是匀强磁场；这样即可保证线圈转动过程中各个位置的磁感应强度的大小不变，从而使电流表表盘刻度均匀，故A错误；
B．由图看出，蹄形磁铁和铁芯之间的磁场是均匀辐射分布，不管线圈转到什么角度，它的平面都跟磁感线平行，故B正确；
C．将线圈绕在闭合的铝框上，当线圈在磁场中转动时，导致铝框的磁通量变化，从而产生感应电流，出现安培阻力，使其很快停止摆动，故C错误；
D．在运输时用导线将电流表的两个接线柱连在一起，电流表短路，产生的感应电流，从而减缓线圈的晃动，故D错误；
故选B。
3．A
【详解】
根据电磁感应原理，只要是变化的磁场垂直加在金属圆盘上都能产生涡流，则不能产生涡流的是A。
故选A。
4．C
【详解】
A．由题知探测器发射线圈发出的磁场竖直向下且增强，根据楞次定律可确定金属物中感应电流产生的磁场方向应竖直向上，用安培定则可判断金属物中的感应电流的方向，从上往下看是沿逆时针方向，故AB错误；
C．金属物发出的磁场穿过接收线圈时，会引起接收线圈产生微弱的电流，使探测器报警，故C正确；
D．如果金属中发出向上逐渐增加的磁场，根据楞次定律及安培定则可判断接收线圈感应电流从上向下看为顺时针方向，故D错误。
故选C。
5．CD
【详解】
AC．把铜盘看做若干条由中心指向边缘的铜棒组合而成，当铜盘转动时，每根金属棒都在切割磁感线，相当于电源，由右手定则知，中心为电源正极，盘边缘为负极，若干个相同的电源并联对外供电，电流方向由b经灯泡再从a流向铜盘，方向不变，故A错误，C正确；
B．回路中感应电动势为
所以电流
故B错误；
D．若将匀强磁场改为仍然垂直穿过铜盘的按正弦规律变化的磁场，不转动铜盘时闭合回路磁通量发生变化，圆盘中会产生涡流，灯泡中有电流流过，D正确。
故选CD。
6．A
【详解】
A．真空冶炼路炉是用涡流来熔化金属对其进行冶炼的，炉内放入被冶炼的金属，线圈内通入高频交变电流，这时被冶炼的金属中产生涡流就能被熔化，故A错误；
B．电磁炉利用高频电流在电磁炉内部线圈中产生磁场，当含铁质锅具放置炉面时，铁磁性锅体被磁化，锅具即切割交变磁感线而在锅具底部产生交变的涡流，恒定磁场不会产生涡流，故B项正确；
C．根据楞次定律，阻尼摆摆动时产生的涡流总是阻碍其运动，当金属板从磁场中穿过时，金属板板内感应出的涡流会对金属板的运动产生阻碍作用，故C项正确；
D．变压器的铁芯用相互绝缘的硅钢片叠成的铁芯来代替整块的铁芯，以减小涡流，故D项正确。
本题选不正确的，故选A。
7．C
【详解】
送电线圈要接入交流电源，周期性变化的电流产生的磁场，变化的磁场在受电线圈中产生变化的电流，所以受电线圈中产生的是感应电流，即送电线圈和受电线圈是通过互感完成对电池充电的，不是自感，所以受到线圈中不是涡流，故C正确， ABD错误。
故选C。
8．A
【详解】
AB．金属等导体才能够通过电流做功加热，故A正确，B错误；
C．线圈两端如果接恒定电流，材料棒中的磁通量不发生变化，就不会产生感应电流，则线圈两端接的不是恒定电流。故C错误；
D．材料棒的发热主要是因为材料棒的感应电流做功。故D错误。
故选A。
9．A
【详解】
A．手机无线充电技术主要应用了电磁感应原理，选项A正确；
BD．电力输出线圈端应接入交变电流才可以产生周期性变化磁场，电力接收线圈中才可以产生感应电流，选项B、D错误；
C．电磁感应过程中，原交变电流的频率不改变，即电力接收线圈中产生的也是交变电流，选项C错误。
故选A。
10．D
【详解】
A．真空冶炼炉利用涡流产生的热量使金属熔化，是涡流现象，A正确；
B．利用相互绝缘硅钢片叠成的铁芯代替整块硅钢铁芯是为了减少变压器中的涡流，是涡流现象，B正确；
C．金属探测器利用涡流工作，是涡流现象，C正确；
D．超高压带电作业的工人穿戴包含金属丝织物制成的工作服是静电屏蔽，D错误。
故选D。
11．D
【详解】
A．整块导体内部发生电磁感应而产生的感应电流的现象成为涡流现象，所以硅钢片中能产生涡流，故A错误；
BCD．涡流跟平常见到的电磁感应现象一样，都是因为穿过导体的磁通量变化产生的，都是感应电流，感应电流既有热效应又有磁效应，故BC错误，D正确。
故选D。
12．C
【详解】
甲、丙图中磁铁在下落过程中，均会在铝管中产生涡流，阻碍磁铁向下运动，因此磁铁下落过程中加速度均小于重力加速度；乙、丁图中为塑料管，则磁铁下落过程中不会产生涡流，则磁铁不受阻碍作用，加速度为重力加速度。
故选C。
13．BD
【详解】
A．回旋加速器利用磁场使带电粒子旋转，电场使粒子加速，A错误；
B．电磁炉是利用电磁感应原理产生涡流，将电能最终转化成内能，B正确；
C．质谱仪是利用电场加速，磁场使粒子偏转，不是电磁感应现象，C错误；
D．日光灯利用自感现象启动，而自感现象是特殊的电磁感应现象，D正确。
故选BD。
14．AB
【详解】
A．锅和电磁炉内部发热线圈盘组成一个高频变压器，内部线圈是变压器初级线圈，锅是次级线圈，当内部初级发热线圈盘有交变电压输出后，必然在次级锅体上产生感应电流，感应电流通过锅体自身的电阻发热，故A正确；
B．法拉第的电磁感应原理说明当通过一导体的磁场随时间变化时，导体上产生感应电流，故B正确；
C．当锅子通过电流时，锅子必须产生高温才能对水加热，故锅子不能为热的绝缘体，故C错误；
D．电磁炉上面所用的锅子必须是电的良导体，当电磁炉的线圈产生随时间而变化的磁场时，锅子才能产生感应电流，故D错误；
故选AB。
15．BC
【详解】
A、通过线圈的电流是高频交流，从而在金属材料中形成同频率的交流电，故A错误，B正确；
C、炉内金属中会产生感应电流，这种电流叫涡流，感应加热是利用金属材料中的涡流冶炼金属的，故C正确；
D、炉内金属中会产生涡流，主要是金属内的涡流从而产生热量，而不是线圈电阻产生的热量故D错误；
故选BC．
16．见解析。
【详解】
没有开长缝的铜片绕O点在纸面内摆动时，由于磁场有圆形边界，通过铜片的磁通量会发生变化，在铜片内产生较大的涡流，涡流在磁场中所受的安培力总是阻碍铜片的摆动，因此铜片很快就停止摆动；如果在铜片上开有多条长缝时，就可以把涡流限制在缝与缝之间的铜片上，较大地削弱了涡流，阻力随之减小，所以铜片就可以摆动较多的次数。
17．见解析
【详解】
（1）线圈A中交变电流的频率越高，B中磁通量的变化率越大，产生的感应电动势越大，感应电流I越大，所以电流的热功率也越大，焊接越快。
（2）B中各处电流大小相等，但在接口a处因是点接触，此种接触电阻很大，电流的热功率也很大，而其他部分电阻很小，电流的热功率也很小，所以接口处已被熔化，而其他部分并不是很热。
【点睛】
涡流现象产生的热效应取决于产生电流的强弱及电阻的大小，而电流的强弱又取决于感应电动势的大小，感应电动势的大小又受线圈交变电流变化快慢的影响，即受交变电流频率的影响。
