4.1闭合电路欧姆定律基础巩固（word版含答案）

4.1闭合电路欧姆定律基础巩固2021—2022学年高中物理鲁科版（2019）必修第三册
一、选择题（共15题）
1．某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在同一坐标系内，如图所示，根据图线可知 ( )
A．反映Pr变化的图线是a
B．电源电动势为8V
C．电源内阻为1Ω
D．当电流为0.5A时，外电路的电阻为6Ω
2．如图所示的电路中，电源的电动势和内阻分别为E和r，当闭合开关S，向左移动滑动变阻器的滑片时，下列说法正确的是（　　）
A．电流表的示数变大，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数变小
D．电流表的示数变小，电压表的示数变大
3．如图所示，电源的内阻不可忽略。已知定值电阻，，当开关S接位置1时，电流表的示数为0.8 A。那么当开关S接位置2时，电流表的示数可能是（　　）
A．0.7 A B．0.9 A
C．1.0 A D．1.1 A
4．在图甲所示的电路中，电源的电动势为E，内阻为r，为定值电阻，为滑动变阻器，闭合开关S，在滑动变阻器的滑动触头P向上滑动的过程中，四个理想电表的示数都发生了变化。图乙中的三条图线分别表示了三个电压表示数的变化情况。则下列说法错误的是（　　）
A．图线a表示的是电压表的示数的变化情况
B．图线c表示的是电压表的示数的变化情况
C．此过程中电压表示数的变化量和电流表A示数的变化量的比值的绝对值变小
D．此过程中电压表示数的变化量和电流表A示数的变化量的比值的绝对值不变
5．如图所示，电源电动势、内阻r=1Ω，定值电阻R1=9Ω，R2=100Ω，R3=100Ω。电容器电容，下极板接地，A点到上下极板的距离相等。开关、闭合，下列说法正确的是（　　）
A．电容器所带电荷量
B．将电容器下极板下移，则A点电势降低
C．开关断开时，通过的电流方向水平向左
D．从开关断开到电路稳定，通过的电荷量

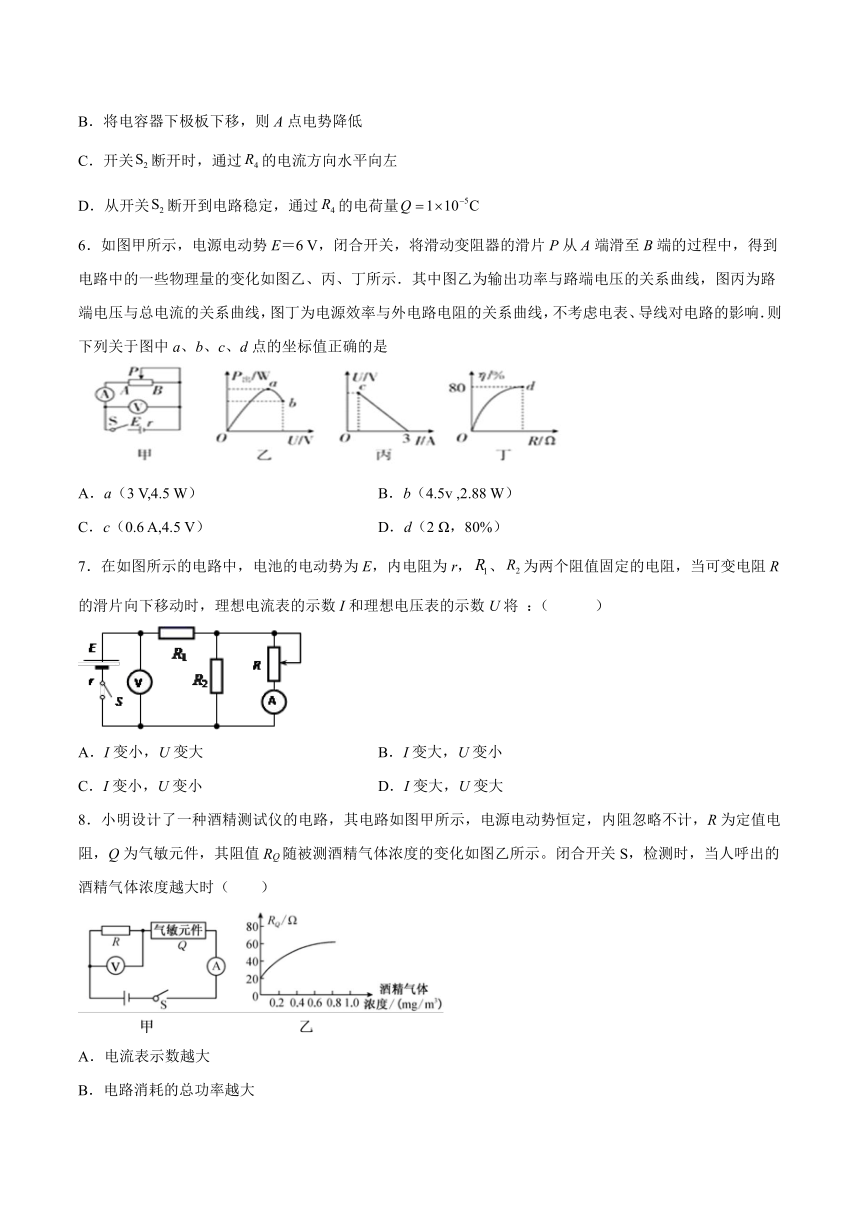

6．如图甲所示，电源电动势E＝6 V，闭合开关，将滑动变阻器的滑片P从A端滑至B端的过程中，得到电路中的一些物理量的变化如图乙、丙、丁所示．其中图乙为输出功率与路端电压的关系曲线，图丙为路端电压与总电流的关系曲线，图丁为电源效率与外电路电阻的关系曲线，不考虑电表、导线对电路的影响．则下列关于图中a、b、c、d点的坐标值正确的是
A．a（3 V,4.5 W） B．b（4.5v ,2.88 W）
C．c（0.6 A,4.5 V） D．d（2 Ω，80%）
7．在如图所示的电路中，电池的电动势为E，内电阻为r，、为两个阻值固定的电阻，当可变电阻R的滑片向下移动时，理想电流表的示数I和理想电压表的示数U将 ：（ ）
A．I变小，U变大 B．I变大，U变小
C．I变小，U变小 D．I变大，U变大
8．小明设计了一种酒精测试仪的电路，其电路如图甲所示，电源电动势恒定，内阻忽略不计，R为定值电阻，Q为气敏元件，其阻值RQ随被测酒精气体浓度的变化如图乙所示。闭合开关S，检测时，当人呼出的酒精气体浓度越大时（　　）
A．电流表示数越大
B．电路消耗的总功率越大
C．电压表与电流表的示数乘积越小
D．电压表示数的变化量与电流表示数的变化量之比越大
9．如图所示，电源两端电压为U=10V保持不变，，， ；，先闭合开关S，待电路稳定后，再将S断开，则S断开后，通过R1的电荷量为
A． B．
C． D．
10．如图，灯泡的电阻不变，闭合电键，变阻器滑片向左移动的过程中（　　）
A．灯泡功率一直变小 B．内阻损耗功率一直变小
C．电源总功率一直变大 D．电源输出功率一直变大
11．在图示电路中，电源的电动势为E，内阻为r。闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A．小灯泡L1、L2均变亮
B．小灯泡L1变亮
C．小灯泡L2变亮
D．小灯泡L1、L2均变暗
12．如图，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一小灯泡的U－I图线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是
A．电源1比电源2的内阻小
B．电源1比电源2的电动势大
C．小灯泡与电源1连接时消耗的功率比与电源2连接时消耗的功率小
D．电源1与小灯泡连接时比电源2与小灯泡连接时电源的效率高
13．如图所示，电源的电动势为E、内阻为r，R1、R2、R3为定值电阻，RL为光敏电阻（光照减弱时阻值增大），C为电容器。闭合开关S，电路稳定后，用光照射RL，下列说法正确的是（　　）
A．电压表示数增大 B．电源的效率增大
C．电容器所带电量减少 D．R2消耗的功率增大
14．在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，电压表为理想电压表。若将照射R3的光的强度减弱，则（　　）
A．电压表的示数变大 B．电源内阻消耗的电压变大
C．通过R2的电流变小 D．小灯泡消耗的功率变小
15．在如图所示的电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为（　　）
A．A灯和B灯都变亮
B．A灯变亮，B灯变暗
C．电源的输出功率减小
D．电源的工作效率降低
二、填空题（共3题）
16．如图所示是某电源的路端电压与电流的关系图象，由图像可 求出电源的内阻为 _________Ω， 电源的短路电流为___________A， 若电阻是 4Ω的定值电阻接在该电源两端，此时电源的效率 为 ___________．
17．如图所示，图中电阻、、的阻值相等，电池的内阻不计。开关S按通后，流过的电流是S接通前的__________。
18．如图所示，定值电阻R1 = lΩ，R2为电阻箱，电源电动势e =6V，内阻 r =3Ω．要使电源有最大功率输出，应使R2＝_______；若要使R1上得到的功率最大，应使R2=________；若要使R2上得到的功率最大，应使R2=______．
三、综合题（共3题）
19．如图所示的电路中，直流电源电动势，内电阻r=20Ω。两带小孔的平行正对金属板M、N水平放置，板间的距离。当闭合开关S，待电路稳定后，M、N两金属板间的电压，将一质量为的带正电的小球（可视为质点）从板上的小孔以初速度竖直向上射入两板间，小球恰好能到达M板。不考虑空气阻力、忽略射入小球对电路的影响，电阻R1=1980Ω，重力加速度大小。求：
(1)带电小球的带电量；
(2)滑动变阻器接入电路中的电阻值和滑动变阻器消耗的电功率。
20．如图所示的电路中，已知四个电阻的阻值为R1=1Ω、R2=2Ω、R3=3Ω、R4=4Ω，电源电动势E=4V，内阻r=0.2Ω，试求：
(1)S闭合，S 断开时，通过R1和R2的电流之比；
(2)S和S 都闭合时的总电流I 。
21．如图，黑箱面板上有三个接线柱1、2和3，黑箱内有一个由四个阻值相同的电阻构成的电路。用欧姆表测得1、2接线柱之间的电阻为，2、3接线柱之间的电阻为，1、3接线柱之间的电阻为。在虚线框中画出黑箱中的电阻连接方式。
参考答案
1．D
2．D
3．B
4．C
5．C
6．A
7．B
8．C
9．C
10．C
11．B
12．C
13．D
14．D
15．B
16．2.0 3.0 66.7%
17．
18．2Ω 0 4Ω
19．(1)1.0×10 7C；(2)2.0×103Ω；20W
20．(1)3:2；(2)1.56A
21．
