5.1常见传感器的工作原理基础巩固2021—2022学年高中物理鲁科版（2019）选择性必修第二册
一、选择题（共15题）
1．许多楼道照明灯具有这样的功能：天黑时，出现人靠近它就开启；而在白天，即使有人靠近它也没有反应，它的控制电路中可能接入的传感器是（ ）
①温度传感器②人体红外线传感器③声音传感器④光敏传感器
A．①② B．②③ C．③④ D．②④
2．关于传感器，下列说法正确的是（ ）
A．金属材料不可以制成传感器
B．传感器都是通过感知电阻的变化来传递信号的
C．光敏电阻和热敏电阻都是由半导体材料制成的
D．以上说法都不正确
3．下列有关传感器叙述，正确的是（ ）
A．交警使用的酒精测试仪是一种物理传感器，是靠吹气的压力来工作
B．红外线传感器是靠接收发热物体发出的红外线来工作
C．红外线传感器就是温度传感器
D．传感器是将电学量转换成非电学量的一种元件
4．传感器是把非电学量（如温度、速度、压力等）的变化转换为电学量变化的一种元件，在自动控制中有着相当广泛的应用。如图是一种测量液面高度h的电容式传感器的示意图。从电容C大小的变化就能反映液面的升降情况。关于两者关系的说法中正确的是（ ）
A．C增大表示h减小 B．C减小表示h增大
C．C减小表示h减小 D．C的变化与h变化无直接关系
5．下列关于物理传感器，化学传感器和生物传感器的说法，正确的是（ ）
A．物理传感器利用材料的某种物理性质工作，因而只能用于机械加工行业而不能用于化工领域
B．化学传感器是利用某种化学反应来工作的，因而只能输出某种化学物质而不能输出电学量
C．生物传感器的适用范围广，可在任意温度下工作
D．生物传感器由于含有生命物质，因而对使用传感器的环境有一定要求
6．已知光敏电阻R的阻值随光照强度的增大而减小，现利用光敏电阻做为传感器设计了如图所示的电路，电源电动势为E、内阻为r。当在光照强度增大的情况下，下列判断正确的是（ ）
A．电压表和电流表示数都增大
B．电压表和电流表示数都减小
C．电压表示数增大，电流表示数减小
D．电压表示数减小，电流表示数增大
7．电容器是一种常用的电学元件，在电工、电子技术中有着广泛的应用。以下有关电容式传感器在生活中应用说法正确的是（ ）
甲：电容式触摸屏 乙：电容式压力传感器
丙：电容式油位传感器 丁：电容式加速度传感器
A．甲图中，手指作为电容器一电极，如果改用绝缘笔在电容式触摸屏上仍能正常操作
B．乙图中，力F增大过程中，电流计中的电流从a流向b
C．丙图中，油箱液位上升时，电容变小
D．丁图中，当传感器由静止突然向左加速，电容器处于充电状态

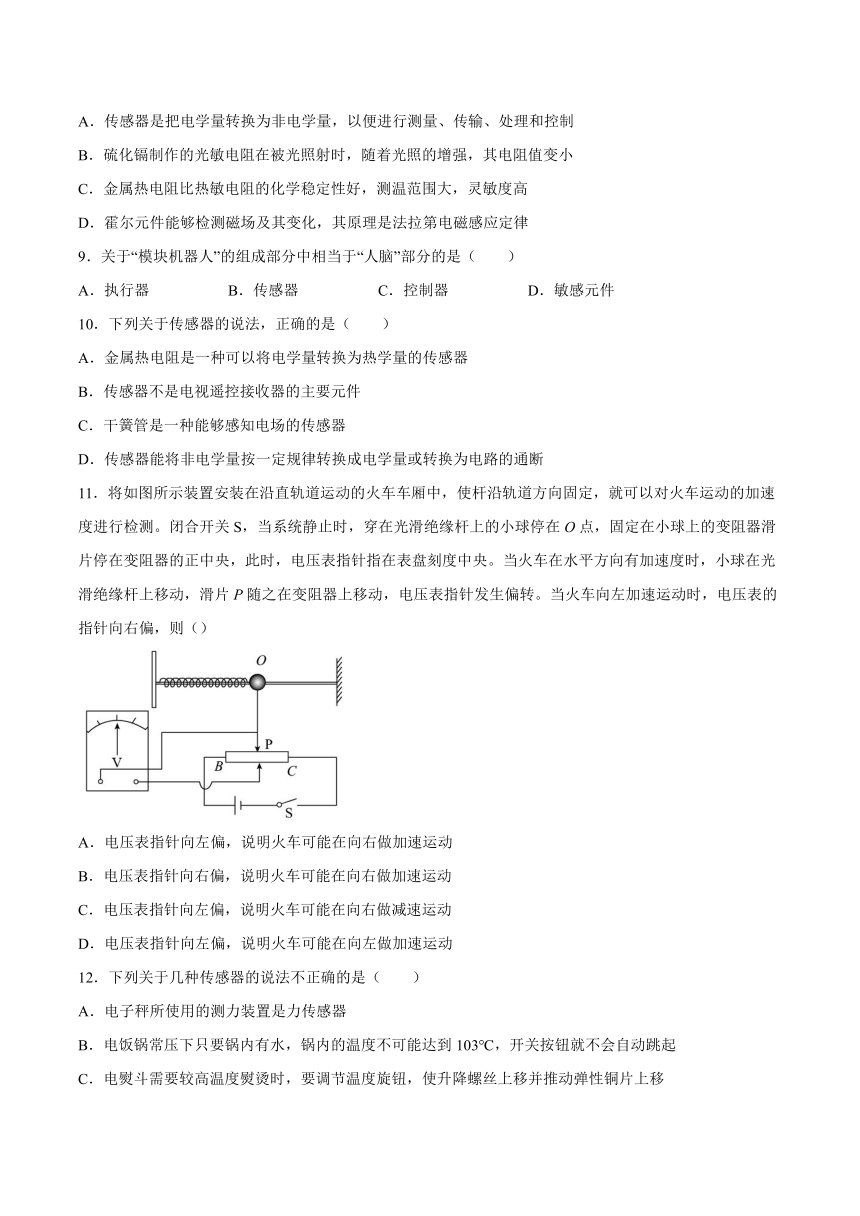

8．关于传感器及其工作原理，下列说法正确的是（ ）
A．传感器是把电学量转换为非电学量，以便进行测量、传输、处理和控制
B．硫化镉制作的光敏电阻在被光照射时，随着光照的增强，其电阻值变小
C．金属热电阻比热敏电阻的化学稳定性好，测温范围大，灵敏度高
D．霍尔元件能够检测磁场及其变化，其原理是法拉第电磁感应定律
9．关于“模块机器人”的组成部分中相当于“人脑”部分的是（ ）
A．执行器 B．传感器 C．控制器 D．敏感元件
10．下列关于传感器的说法，正确的是（ ）
A．金属热电阻是一种可以将电学量转换为热学量的传感器
B．传感器不是电视遥控接收器的主要元件
C．干簧管是一种能够感知电场的传感器
D．传感器能将非电学量按一定规律转换成电学量或转换为电路的通断
11．将如图所示装置安装在沿直轨道运动的火车车厢中，使杆沿轨道方向固定，就可以对火车运动的加速度进行检测。闭合开关S，当系统静止时，穿在光滑绝缘杆上的小球停在O点，固定在小球上的变阻器滑片停在变阻器的正中央，此时，电压表指针指在表盘刻度中央。当火车在水平方向有加速度时，小球在光滑绝缘杆上移动，滑片P随之在变阻器上移动，电压表指针发生偏转。当火车向左加速运动时，电压表的指针向右偏，则（）
A．电压表指针向左偏，说明火车可能在向右做加速运动
B．电压表指针向右偏，说明火车可能在向右做加速运动
C．电压表指针向左偏，说明火车可能在向右做减速运动
D．电压表指针向左偏，说明火车可能在向左做加速运动
12．下列关于几种传感器的说法不正确的是（ ）
A．电子秤所使用的测力装置是力传感器
B．电饭锅常压下只要锅内有水，锅内的温度不可能达到103℃，开关按钮就不会自动跳起
C．电熨斗需要较高温度熨烫时，要调节温度旋钮，使升降螺丝上移并推动弹性铜片上移
D．霍尔元件能把磁感应强度这个磁学量转换成电压这个电学量
13．如图所示的电路。当对R0，进行加热升温时，小灯的亮度将可能（ ）
A．变亮 B．不变 C．变暗 D．无法判断
14．动圈式话筒和磁带录音机都应用了电磁感应现象，如图甲所示是话筒原理图，如图乙所示是录音机的录音、放音原理图，由图可知，下列说法错误的是（ ）
图甲 图乙
A．话筒工作时磁铁不动，线圈振动而产生感应电流
B．录音机放音时变化的磁场使放音磁头线圈中产生感应电流
C．录音机放音时线圈中变化的电流在磁头缝隙处产生变化的磁场
D．录音机录音时线圈中变化的电流在磁头缝隙处产生变化的磁场
15．传感器在日常生活中有着广泛的应用，它的种类多种多样，其性能也各不相同.下列物品中用到了传感器的是（ ）
A．示波器
B．真空冶炼炉
C．回旋加速器
D．火灾报警器
二、填空题（共4题）
16．驻极体话筒由内部的驻极体________感受声波，其工作电压为________V。
17．动圈式话筒是利用________原理将__________信号转换为________信号的。
18．在“用DIS研究通电螺线管的磁感应强度”实验中，使用的是______传感器，采集数据绘制B-d图线，得出结论：在螺线管的中间位置一定范围内，磁感应强度______。
19．某同学通过实验制作一个简易的温控装置，实验原理电路图如图所示，继电器与热敏电阻Rt、滑动变阻器R串联接在电源E两端，当继电器的电流超过15mA时，衔铁被吸合，加热器停止加热，实现温控。继电器的电阻约20Ω，热敏电阻的阻值Rt与温度t的关系如下表所示。
t/℃ 30.0 40.0 50.0 60.0 70.0 80.0
Rt/Ω 199.5 145.4 108.1 81.8 62.9 49.1
（1）提供的实验器材有:电源E1（3V，内阻不计）、电源E2（6V，内阻不计）、滑动变阻器R1（0~200Ω）、滑动变阻器R2（0~500Ω）、热敏电阻Rt、继电器、电阻箱（0~999.9Ω）、开关S、导线若干。
为使该装置实现对30~80℃之间任一温度的控制，电源E应选用______（选填“E1”或“E2”），滑动变阻器R应选用______（选填“R1”或“R2”）；
（2）欲使衔铁在热敏电阻为50℃时被吸合，下列操作步骤的正确顺序是______。（填写各步骤前的序号）
①将热敏电阻接入电路
②观察到继电器的衔铁被吸合
③断开开关，将电阻箱从电路中移除
④合上开关，调节滑动变阻器的阻值
⑤断开开关，用电阻箱替换热敏电阻，将阻值调至108.1Ω
三、综合题（共4题）
20．请从网上或参考资料上查找传感器技术的最新进展，写一篇调研报告。
21．请列举一个你认为很“神奇”的利用传感器工作的例子，简单说明它的原理。
22．图a、b分别是电容式转速传感器、电感式转速传感器的结构原理图，请你分析并说明它们的工作原理。
23．某同学想把弹簧振子振动位移的变化情况直观地表现出来。他做了一个实验，实验装置如图所示。在陶瓷压电片下挂一个弹簧振子，陶瓷压电片的两极引线与示波器“Y输入”端相连。让弹簧振子振动起来，选择适当的X扫描频率，他会观察到什么现象？分析形成这种现象的原因。
参考答案
1．D
2．C
3．B
4．C
5．D
6．B
7．D
8．B
9．C
10．D
11．A
12．C
13．A
14．C
15．D
16．塑料薄膜 3~6
17．电磁感应 声 电
18．磁 基本保持不变，可看做匀强磁场
19．E2 R2 ⑤④②③①
20．
光敏电阻：光敏电阻能够把光照强度这个非电学量转换为电阻这个电学量；热敏电阻和金属热电阻：热敏电阻和金属热电阻能够把温度这个热学量转换为电阻这个电学量；霍尔元件：霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量；应变式力传感器：应变片能够把物体形变这个力学量转换为电压这个电学量；干簧管：干簧管将磁场的变化转换成电路的通断。
21．
例如温度传感器，原理是热敏电阻在不同温度下有不同的阻值，所以可以改变电路中的电压电流，从而达到示数变化的目的。
22．
电容式转速传感器：电容式转速传感器（以下简称传感器）是一种电参数型数字式转速传感器。它同其它数字式转速传感器一一样，主要是由预变换元件和变换元件两部分组成。在这种传感器里，预变换元件是导电或介电齿盘，变换元件是作为变换电路元件的电容器。工作时，齿盘随被测轴转动，周期性地改变电容器导电极板之间的相对面积或介电常数，使电容量发生周期性变化，即传感器利用电容变换原理将被测轴的机械转速量变换成电路元件的电容参数量。因为齿盘每转过一个齿，导电极板之间的电容器就要变化一个周期，所以传感器输出的电容参数信号之频率与被测转速成正比。这种电容参数信号经传感电路处理后就成为表征被测转速的可供转速数字显示仪测量的脉冲电量信号了。这就是该传感器可用于数字式转速测量的原理。
电感式转速传感器：电感式转速传感器（以下简称传感器）是一种以磁场为媒介的电参数型数字式转速传感器。它同其它数字式转速传感器一样，也主要由预变换元件和变换元件两部份组成。在这种传感器里，预变换元件是可随被测轴旋转的齿盘（或齿轮、下同），变换元件是固定安装的作为变换电路之电感元件的线圈。工作时，线圈在来自振荡器的高频电流激励下产生一高频磁场，齿盘之齿顶和齿槽随着被测轴的转动交替经过线圈，使线圈磁场的涡流损耗或磁路磁阻发生周期性变化，从而使线圈的电感发生周期性变化。即是说，传感器利用电感变换原理将被测轴的机械转速量变换成电路元件的电感参数量。因为齿盘每转过一个齿，线圈的电感就要变化一个周期。所以传感器输出的电感参数信号之频率与被测轴转速成正比。这种电感参数信号经由调制器（即变换电路），调解器（即转换电路）和脉冲放大整形电路（即输出电路）组成的信号处理电路（即传感电路）后就成为表征被测转速的可供转速数字显示仪测量的脉冲电量信号了。这就是该传感器可用于数字式转速测量的原理。
23．
他会观察到：屏幕上显示出一条正弦函数图像。
原因是：陶瓷压电片的工作原理是当电压作用于陶瓷压整片上时，其会随电压和步频率的变化产生机械变形，本题则利用振子上下振动，使陶将压电片产生微小形变，利用示波器读取电压片上的电压变化，从而观察到示波器上生了类似于振动的波形图，从侧面反应了弹簧振子的振动位移情况，并直观的表现出来。
