2012年中考复习精品课件-电与磁

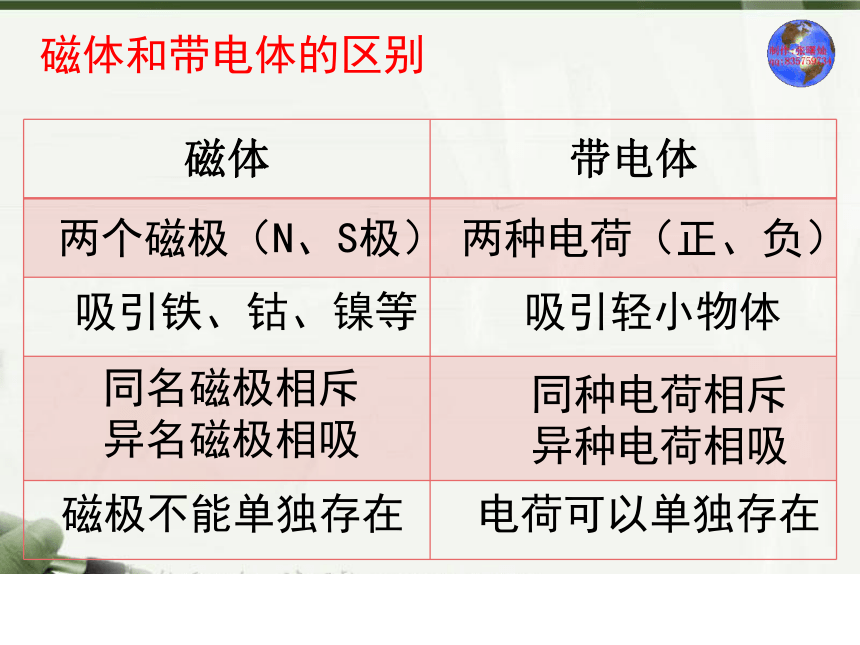

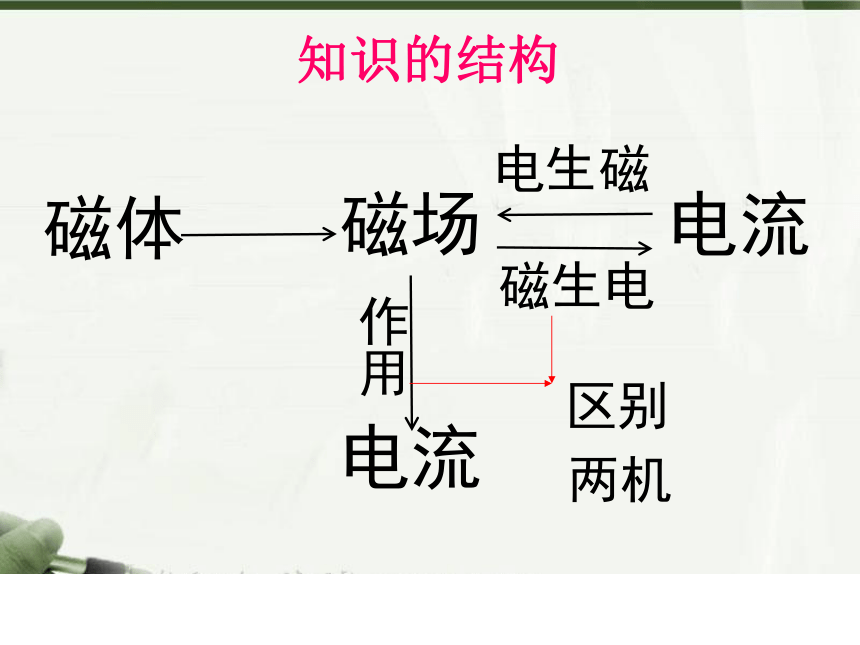

课件44张PPT。习 复电与磁磁场磁体电流电流电生磁磁生电作用区别两机知识的结构磁体和带电体的区别两个磁极（N、S极）两种电荷（正、负）同名磁极相斥
异名磁极相吸同种电荷相斥

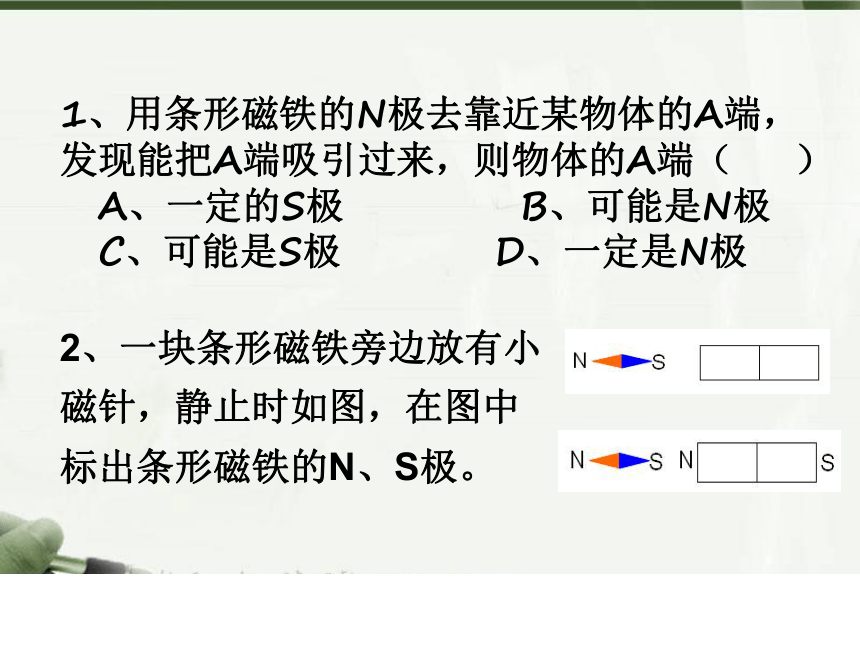

异种电荷相吸吸引铁、钴、镍等吸引轻小物体磁极不能单独存在电荷可以单独存在1、用条形磁铁的N极去靠近某物体的A端，发现能把A端吸引过来，则物体的A端（ ）
　A、一定的S极 　　　 B、可能是N极

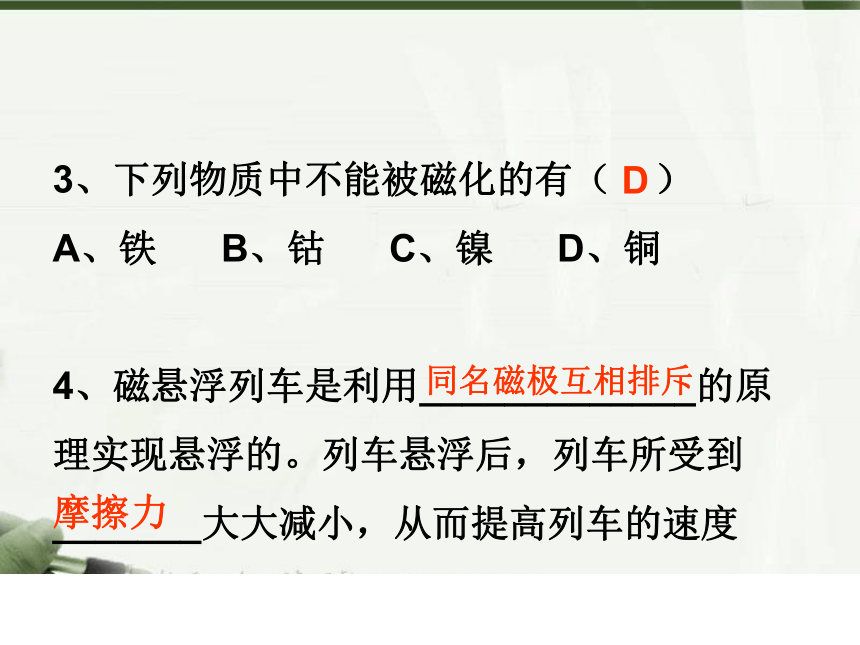

　C、可能是S极　　　　D、一定是N极2、一块条形磁铁旁边放有小磁针，静止时如图，在图中标出条形磁铁的N、S极。3、下列物质中不能被磁化的有（ ）
A、铁 B、钴 C、镍 D、铜

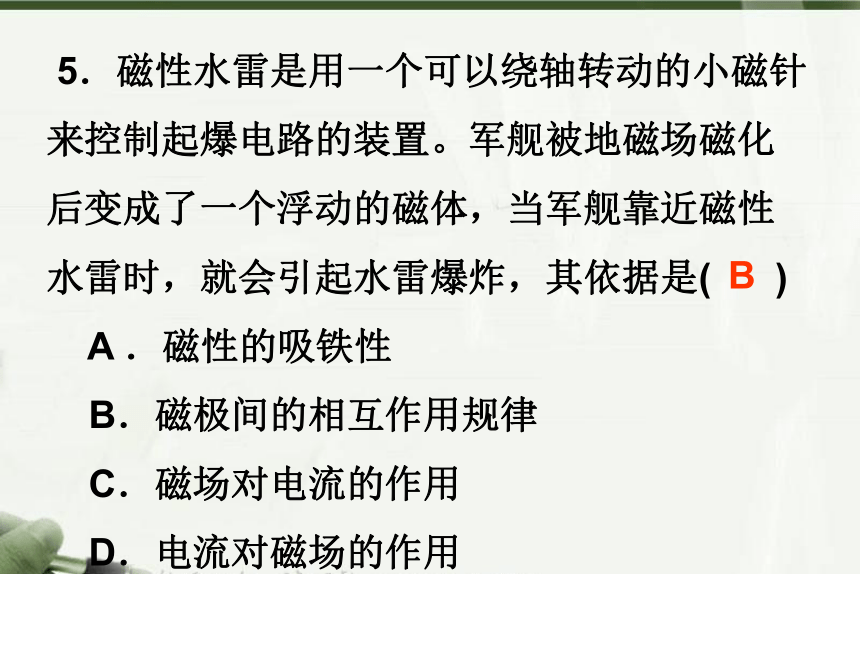

4、磁悬浮列车是利用_____________的原理实现悬浮的。列车悬浮后，列车所受到_______大大减小，从而提高列车的速度 D同名磁极互相排斥摩擦力 5．磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的装置。军舰被地磁场磁化后变成了一个浮动的磁体，当军舰靠近磁性水雷时，就会引起水雷爆炸，其依据是( )
A ．磁性的吸铁性
B．磁极间的相互作用规律
C．磁场对电流的作用

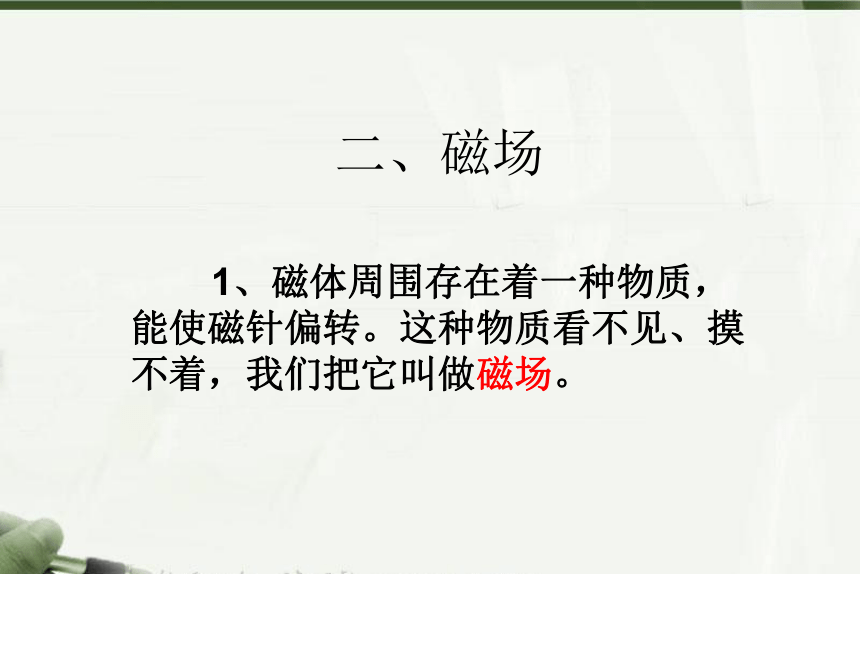

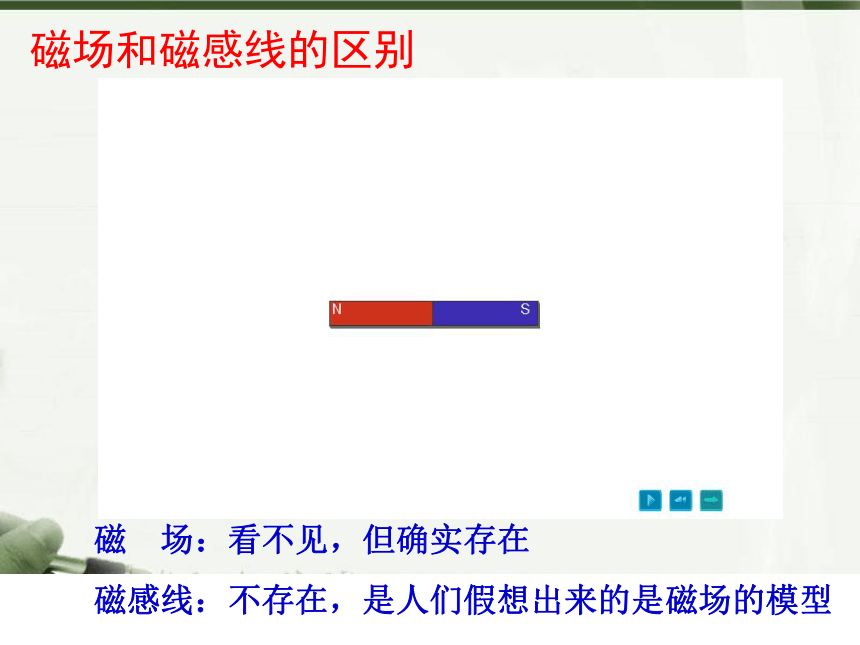

D．电流对磁场的作用B二、磁场 1、磁体周围存在着一种物质，能使磁针偏转。这种物质看不见、摸不着，我们把它叫做磁场。磁场和磁感线的区别磁 场：看不见，但确实存在

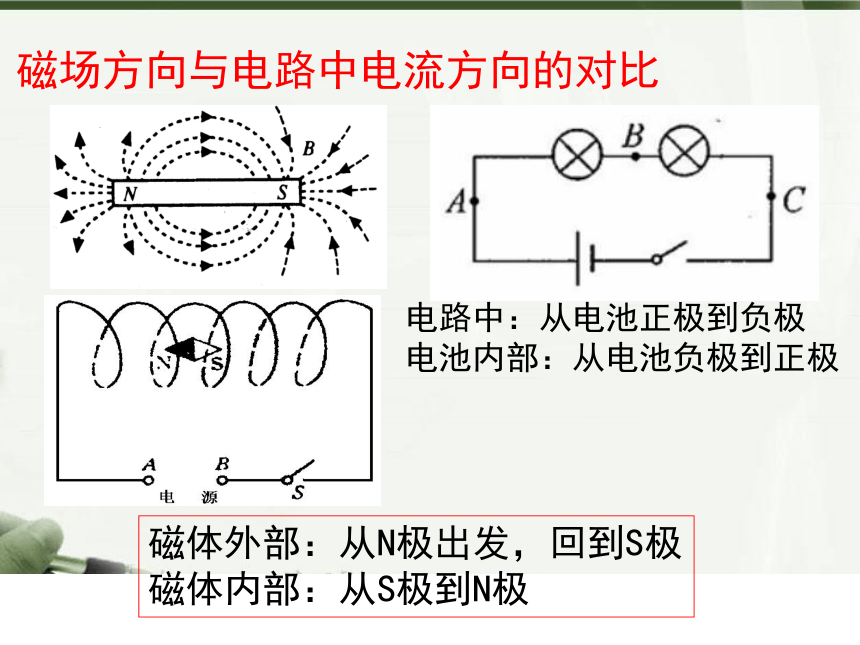

磁感线：不存在，是人们假想出来的是磁场的模型磁场方向与电路中电流方向的对比磁体外部：从N极出发，回到S极
磁体内部：从S极到N极电路中：从电池正极到负极

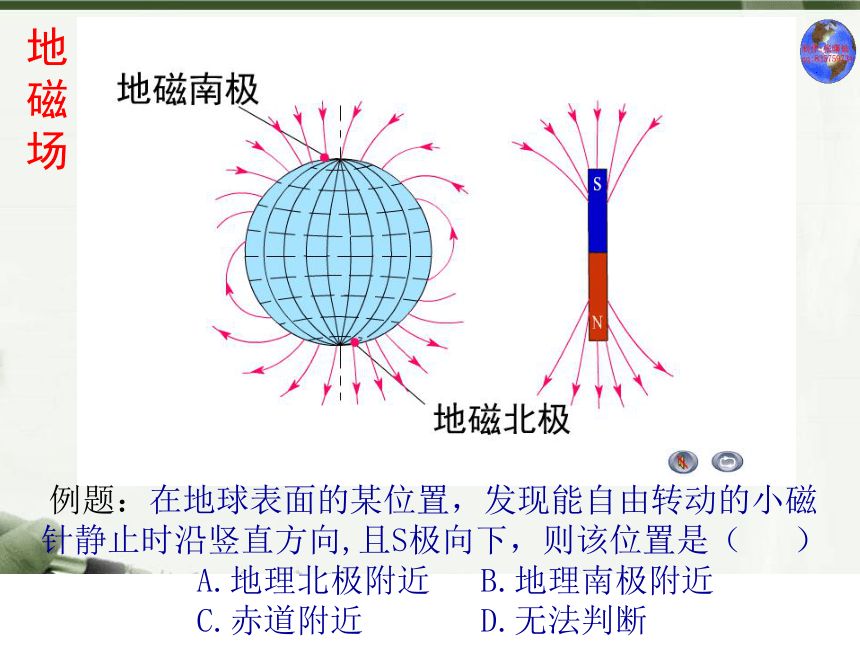

电池内部：从电池负极到正极地磁场例题：在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向,且S极向下，则该位置是（ ）
A.地理北极附近 B.地理南极附近
C.赤道附近 D.无法判断

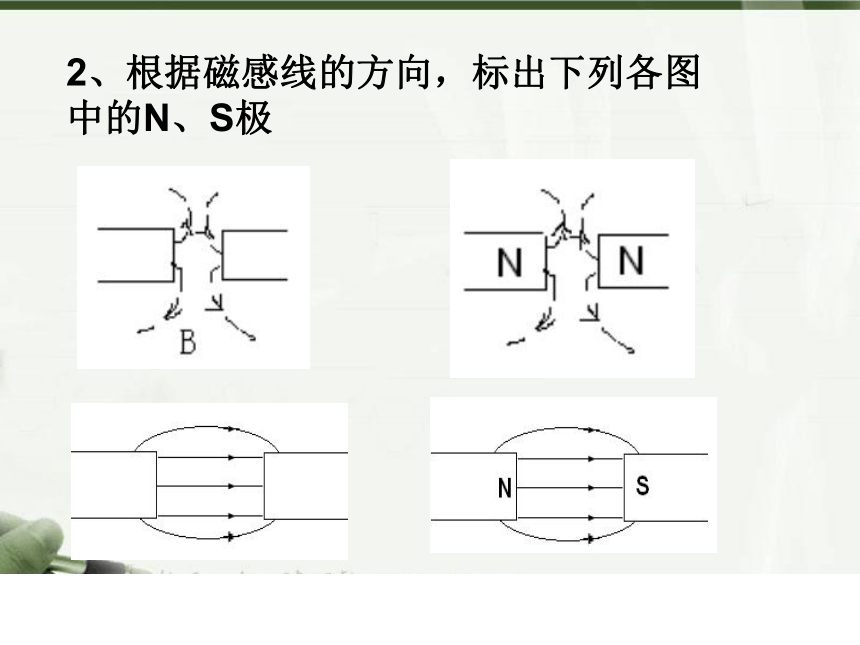

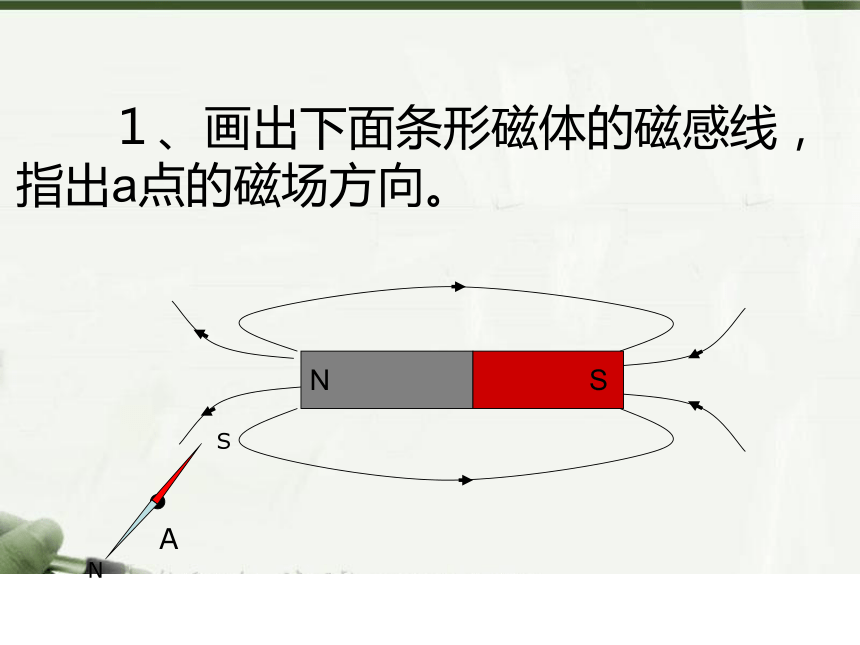

１、画出下面条形磁体的磁感线，指出a点的磁场方向。NSAS N2、根据磁感线的方向，标出下列各图中的N、S极3、 鸽子是利用体内所含的微量磁性物质在地磁场中所受到的作用来判别方向,如果在鸽子身上绑一块永磁体,且其附近的磁感应强度比地磁场强,则:A 鸽子仍能辨认方向
B 鸽子不能辨认方向
C 鸽子更方便地辨认方向
D 不能确定鸽子是否能辨认方向( B )ABCD研究电磁感应现象研究通电导体在磁场中受到力的作用电磁感应和磁场对电流作用的区别闭合电路的一部分导体在
磁场中做切割磁感线运动
时，导体中就产生电流通电导体在磁场
中受力的作用机械能→电能电能→机械能外力磁场力感应电流由电源供给发电机、动圈式话筒电动机、动圈式扬声器奥斯特实验说明了什么？
如果改变电流的方向，结果会怎样？NSSN1、标出通电螺线管磁极的极性2、已知通电螺线管磁极的极性如图，请标出电源的正负极。SN电源+-3、在下图中已知通电螺线管的磁极的极性和电池正负，请画出线圈的绕线。SN4、使一根钢棒磁化的方法有：1）用磁铁在钢棒上摩擦。2）把它放入通电（直流电）螺线管中。分析实验数据，可得出什么结论？电磁铁与永磁铁的区别由电流通断
来控制无法控制改变线圈匝数和
电流大小来控制改变线圈中电流
方向来控制无法控制无法控制1、 要使图中的电磁铁的磁性增强，可以采用（ ）
A. 增加通电时间
B. 把电磁铁中的铁芯抽掉
C. 把变阻器滑片P向左移动
D. 把变阻器滑片P向右移动2、螺线管通电后，吸引软铁a使弹簧伸长，如图所示，当滑动变阻器滑片P向右移动时：（ ）
A、弹簧伸长增加，电流表示数变大
B、弹簧伸长增加，电流表示数变小
C、弹簧伸长减小，电流表示数变小
D、弹簧伸长减小，电流表示数变大五、电磁继电器电磁继电器是实质是由电磁铁控制的开关，在电路中起着类似于开关的作用。 电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。电磁继电器 就是利用电磁铁来控制工作电路的一种开关。电磁继电器的结构：电磁铁、衔铁、簧铁、弹簧、触点组成。其工作电路由低压控制电路和高压工作电路两部分构成。扬声器： 扬声器是把电信号转换成声信号的一种装置。它主要由固定的永久磁体、线圈和锥形纸盘构成。当线圈中通过电流时，线圈受到磁铁的吸引向左运动；当线圈中通过相反的电流时，线圈受到磁铁的排斥向右运动。由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盘也来回振动，于是扬声器就发出了声音。水位自动报警器原理： 水位没有到达A时，绿灯的电路连通，绿灯亮安全。水位到达A时，电磁铁通电，产生磁性，吸下衔铁，红灯电路连通，红灯亮报警。1、用笔画线代替导线，将图所示的各元件连接起来，以达到用低电压、弱电流控制高电压、强电流的目的。 2、下图是温度自动报警器原理图，制作水银温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，红灯就响起来，发出报警信号。试说明它的工作过程。六、电动机1、磁场对通电导线的作用 通电导体在磁场里受力方向与电流方向、磁场方向有关。该实验说明了什么？
该实验是电动机还是发电机的原理图？ 已知甲图中导体的受力方向，
分析乙图中各导体的受力方向？有换向器，无铜滑环有铜滑环，无换向器磁场对电流的作用电磁感应现象直流电交流电电能→机械能机械能→电能直流电动机和交流发电机的区别七、磁生电闭合电路中产生感应电流的条件是：
闭合电路中的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流。电磁感应： 由于导体在磁场中运动而产生电流的现象，叫做电磁感应，产生的电流叫感应电流发电机原理： 电磁感应现象。
把机械能转化为电能。1、下列哪种物理现象的发现和利用，实现了电能大规模生产（把机械能转化为电能），使人类进入了电气时代 （ ）
A、电磁感应现象
B、电流通过导体发热
C、电流的磁效应
D、通电线圈在磁场中转动2、在交流发电机里，线圈两端各连一个滑环和电刷的作用是 （ ）
A、改变磁场方向
B、改变感应电流方向
C、使交流电变为直流
D、使外电路两端的导线不随线圈转动而绞扭在一起3、课外活动时，有几位同学讨论关于电动机和发电机的问题，他们有以下几种说法，你认为其中正确的是
A、电动机工作时把电能转化为运动的能
B、发电机是利用通电线圈在磁场中受力转动的原理制成的
C、电动机是利用电磁感应现象制成的
D、发电机工作时把电能转化成其他形式的能
