§15.2 电流和电路

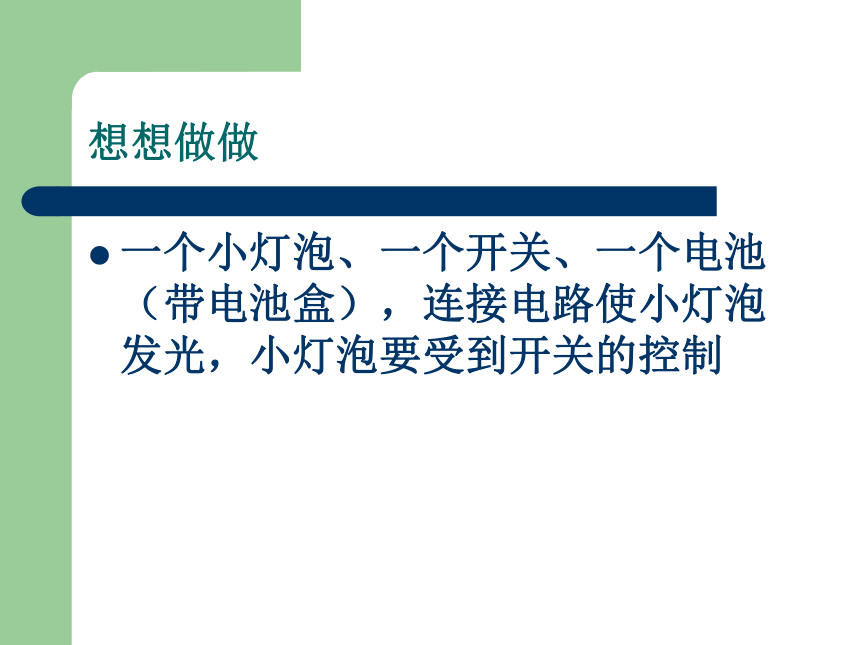

想想做做
一个小灯泡、一个开关、一个电池（带电池盒），连接电路使小灯泡发光，小灯泡要受到开关的控制

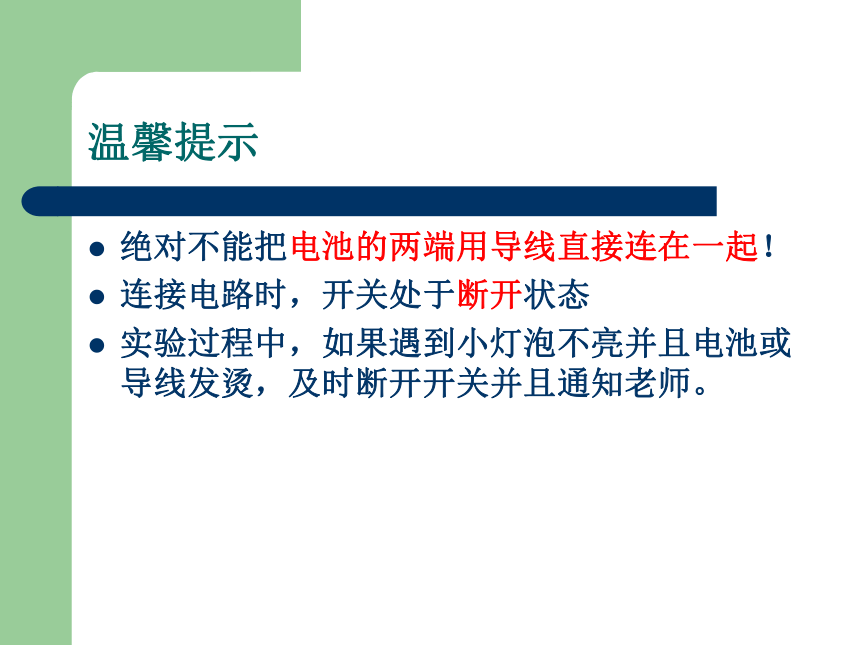

温馨提示
绝对不能把电池的两端用导线直接连在一起！
连接电路时，开关处于断开状态
实验过程中，如果遇到小灯泡不亮并且电池或导线发烫，及时断开开关并且通知老师。

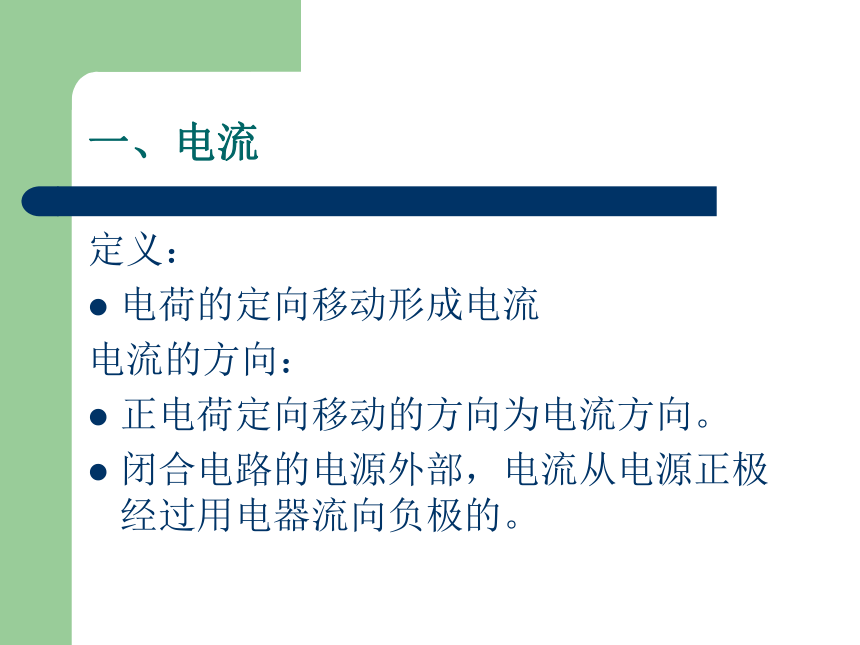

一、电流
定义：
电荷的定向移动形成电流
电流的方向：
正电荷定向移动的方向为电流方向。
闭合电路的电源外部，电流从电源正极经过用电器流向负极的。

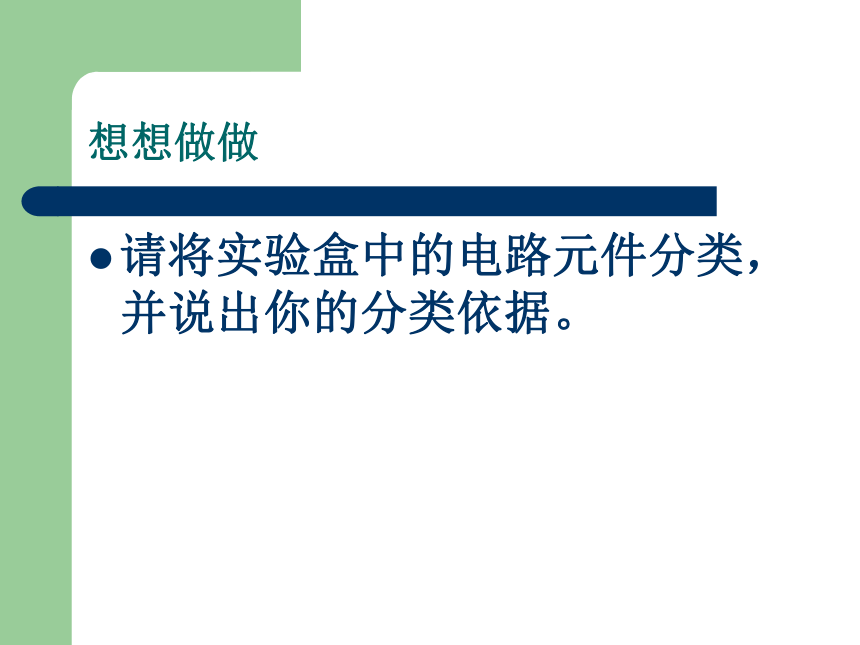

想想做做
请将实验盒中的电路元件分类，并说出你的分类依据。

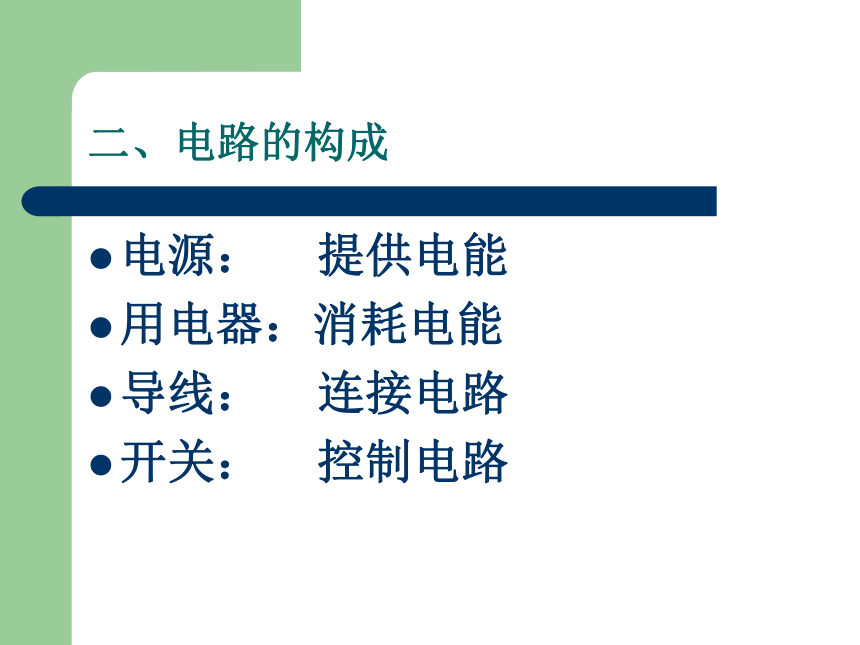

二、电路的构成
电源： 提供电能
用电器：消耗电能
导线： 连接电路
开关： 控制电路

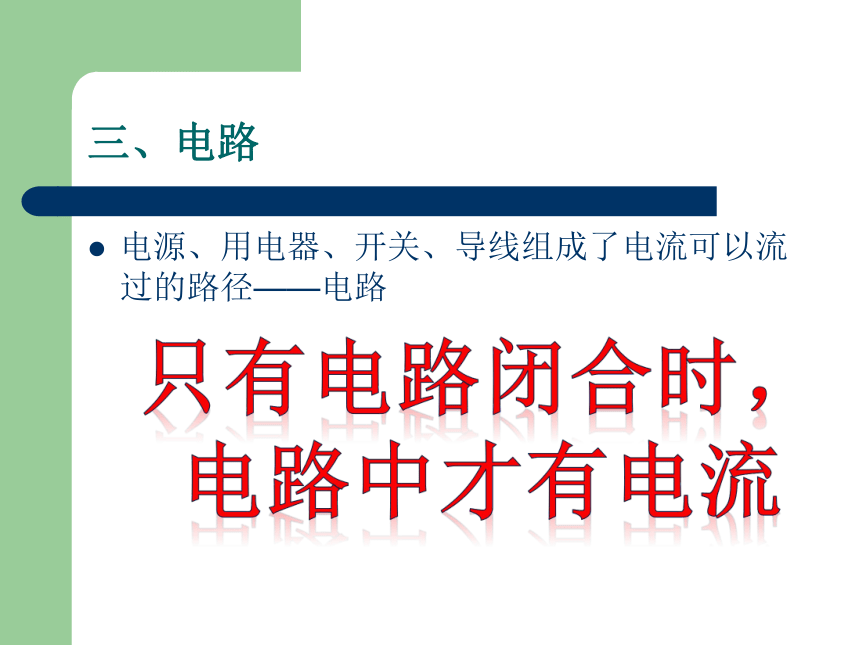

三、电路
电源、用电器、开关、导线组成了电流可以流过的路径——电路
只有电路闭合时，
电路中才有电流
四、电路图

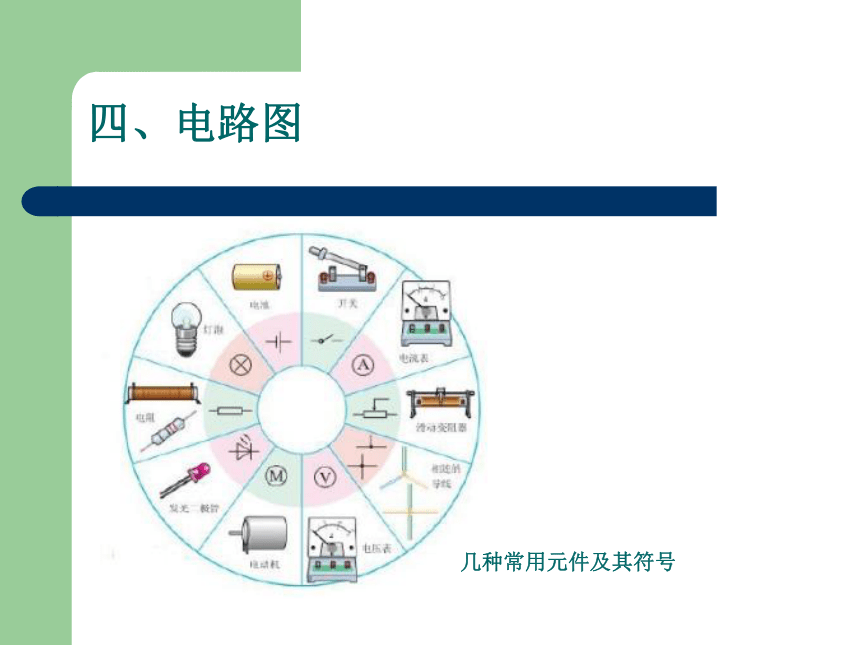

几种常用元件及其符号
四、电路图

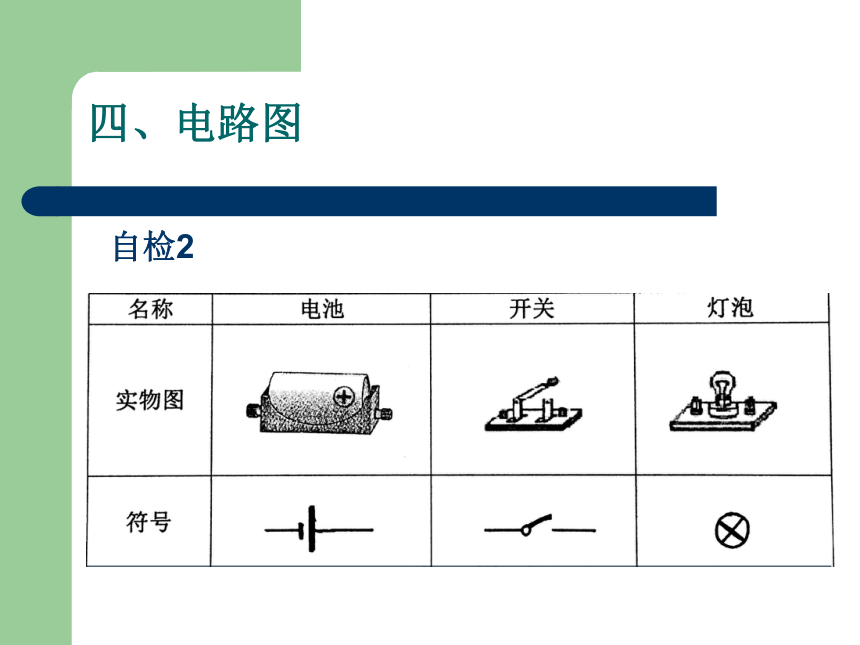

自检2
电路图
绘制电路图的要求：
1、电路元件绘制规范、正确
2、横平竖直，要用尺子作图
3、作图美观、布局合理
4、不能将电路元件画在拐角处
5、不要有断开或多出去的导线
四、电路图
评估与交流：
完成组内交流，发现正确又美观的电路图，将不完美的进一步修改，并说出你的依据。
画电路图的要求
1.元件位置安排要适当，分布要均匀。
2.元件不要画在拐角处。
3.整个电路图最好呈长方形，有棱有角，导线要横平竖直。
探究：灯为什么不亮
猜测与假设：
可能是灯泡坏了；
可能是导线断了；
可能是开关接触不良；
……
开路
五、电路的三种状态
开路 (断路)
　断开的电路（断开指断开开关、导线松脱、灯丝断了……等）
电路中无电流
探究：灯为什么不亮
短路
必须防止电源短路！
短路
直接把导线接在电源正负极或直接用导线把用电器的两端直接连通。
　电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
3、短路：直接用导线把电源或用电器两端连接起来。
通路
接通的电路
电路中有电流,用电器正常工件。
这样连接对吗？
断路
短路
这样连接对吗？
正确连接方法
通路
电
流
电
路
电
路
图
电
路
状
态
你学到了什么
结束语
如果每一个同学相当于电路中的
一个元件，只有当我们手拉手、
互相团结，构成闭合回路，形成
持续电流，大家就能创造奇迹！
