第十六章 第１节
电 压
人教版
电路中获得持续电流的条件：
①电路中有电源
②电路闭合

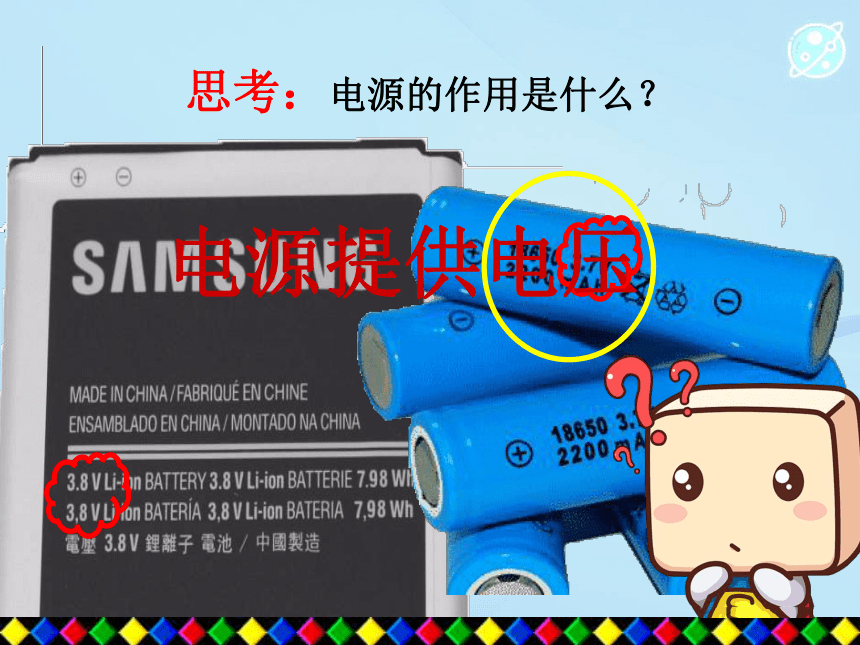

思考：电源的作用是什么？

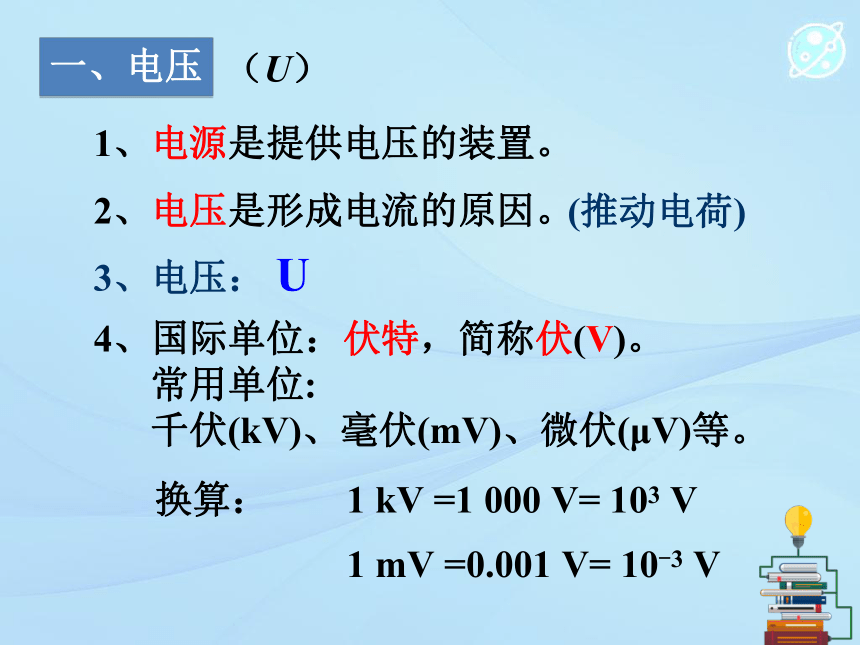

电源提供电压
2、电压是形成电流的原因。
1、电源是提供电压的装置。
3、电压： U
(推动电荷)
4、国际单位：伏特，简称伏(V)。
常用单位:
千伏(kV)、毫伏(mV)、微伏(μV)等。
换算：　　1 kV =1 000 V= 103 V
　　　　　1 mV =0.001 V= 10-3 V
一、电压
（U）
电源之父：伏特
伏特是意大利物理学家。
善于思考、喜欢探求、勇于
实践的他在青少年时期就开
始了电学实验，他读了很多
电学的书，他的实验超出了
当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。

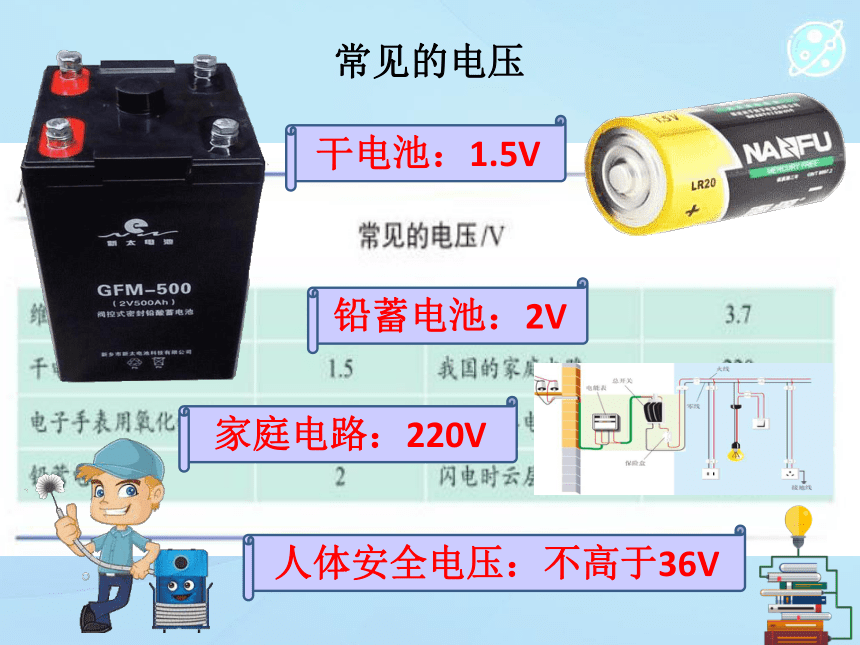

人体安全电压：不高于36V
干电池：1.5V
常见的电压
铅蓄电池：2V
家庭电路：220V

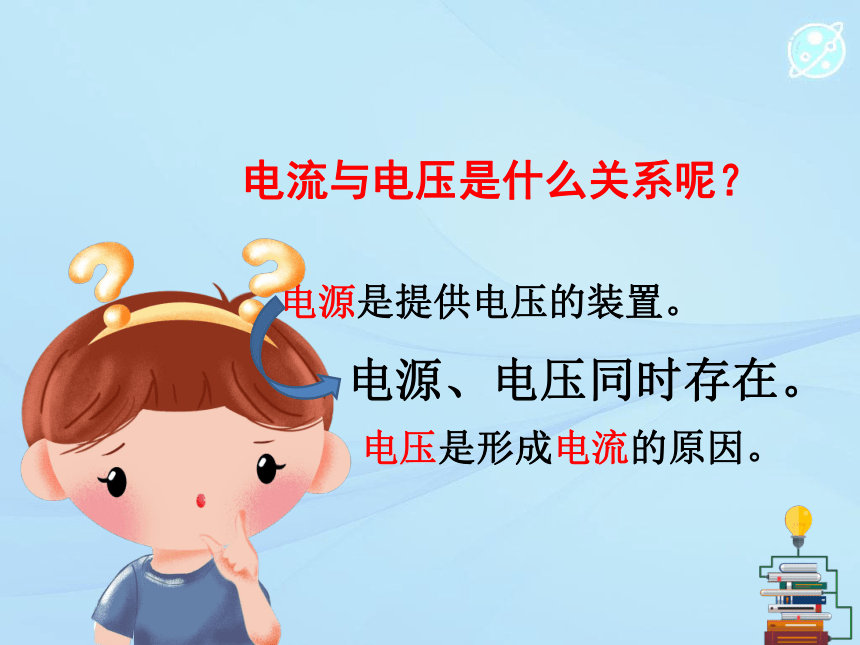

电源是提供电压的装置。
电压是形成电流的原因。
电流与电压是什么关系呢？
电源、电压同时存在。
有电流一定有电压

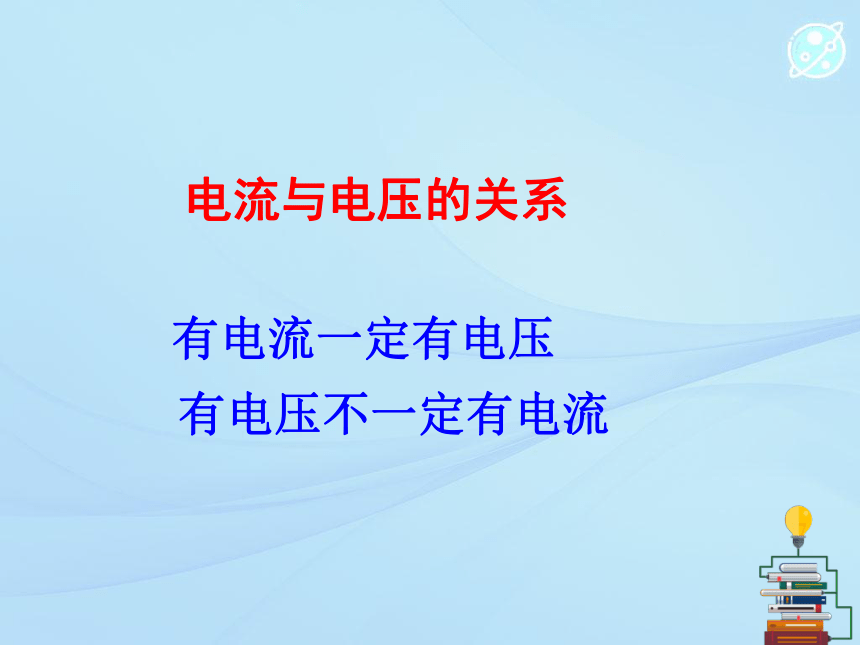

电流与电压的关系
有电压不一定有电流

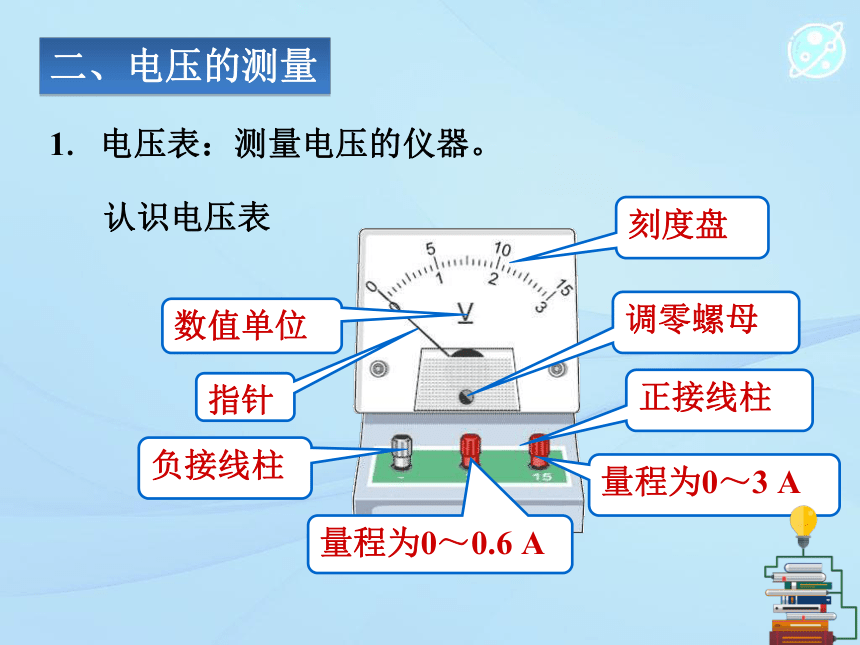

刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
1. 电压表：测量电压的仪器。
二、电压的测量
　　认识电压表
构 造：

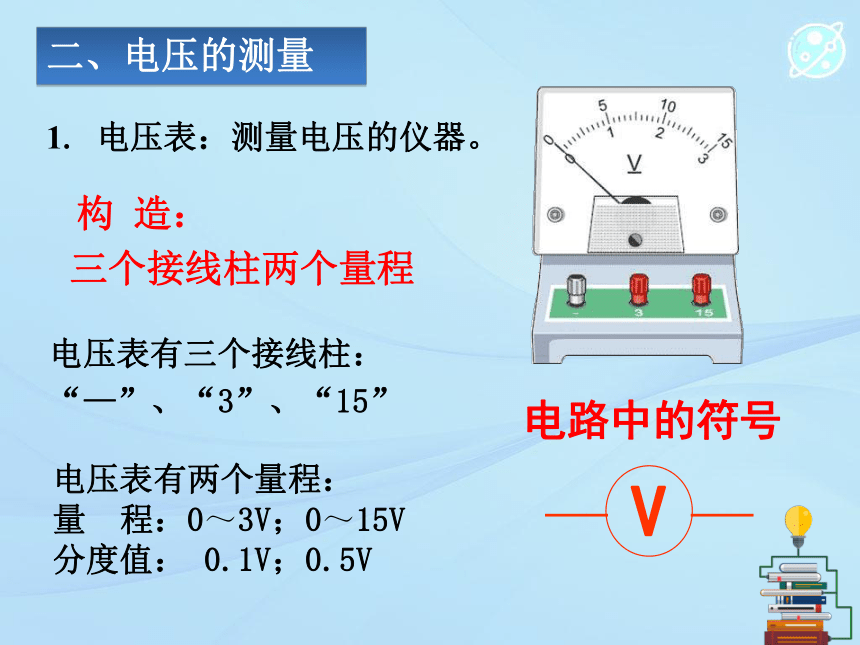

二、电压的测量
V
电路中的符号
电压表有三个接线柱：
“—”、“3”、“15”
电压表有两个量程：
量 程：0～3V；0～15V
分度值： 0.1V；0.5V
1. 电压表：测量电压的仪器。
三个接线柱两个量程
2．练习用电压表测量电压
实验
　　（1）电压表怎样连接？
V
看看说明书！
电压表的使用
（使用前先调零）
（1）电压表要与被测电路并联。
（2）使用时必须让电流从“+”接线柱流进去， 从“－”接线柱流出来。
（3）必须准确选择电压表的量程（试触）。
（4）允许电压表直接接到电源两极上测电源电压。
　　（2）电压表的读数
　　读数步骤：
　　第一步，看量程；
　　第二步，看分度值；
　　第三步，读数。
　　（3）动手测量用电器两端的电压和电源两端的电压。
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
实验结果
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
实验结果
想一想：
电压表、电流表在使用上有哪些相同点和不同点？
电压表与电流表(相同点)
1、使用前都要校零。
2、使用时必须让电流从“+”接线 柱流进去，从“－”接线柱流出来。
3、被测电流或电压的大小都不能超出电表的量程。
序号 电流表 电压表
1
并联在电路两端
可以与电源直接相连
不能与电源直接相连
0～3V
0～15V
两个量程
2
3
串联在电路中
两个量程
0～0.6A
0～3A
电压表与电流表(不同点)
课堂小结
　　1．两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
练一练
2 V
　　2．三个表的读数各是多少？
12.5 V
1 V
练一练
　　3．画出对应的电路图。
V
练一练
　　4．下列说法中正确是（ ）
练一练
D.电路中有电流不一定有电压
C
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
解析：A.电路两端有电压，电路中不一定有电流，要想有电流，电路还必须闭合。故A错误;闭合电路中要想有电流，还必须有电压，故B错误;C.电压可以使闭合电路中的电荷发生定向移动，从而形成电流，故C正确；D.电路中有电流必须满足两个条件：①有电压;②电路闭合;二者缺一不可，故D错误;
5．小天同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图所示电路。若开关闭合，其后果是（ ）。
A．电压表不会烧坏，
电流表可能烧坏
B．两表不会被烧坏
C．电压表不会被烧坏，但无示数
D．两表会被烧坏
解析：电流表的电阻很小，相当于导线，题图中电路开关闭合后，电源将发生短路，电压表测量电源电压，灯泡不亮，且电流表和电源会被损坏，故选A。
练一练
A
