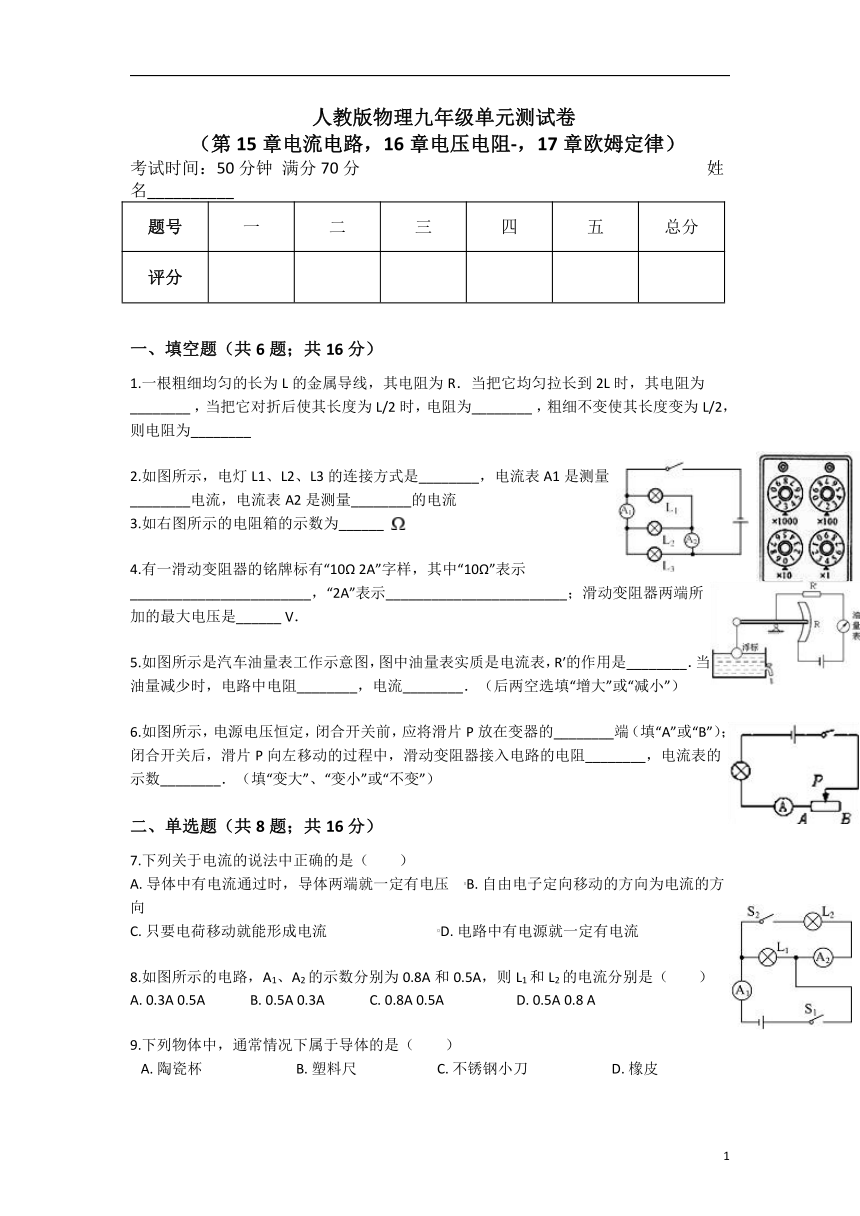

人教版物理九年级单元测试卷
（第15章电流电路，16章电压电阻-，17章欧姆定律）
考试时间：50分钟 满分70分 姓名__________
题号 一 二 三 四 五 总分
评分
一、填空题（共6题；共16分）
1.一根粗细均匀的长为L的金属导线，其电阻为R．当把它均匀拉长到2L时，其电阻为 ________ ，当把它对折后使其长度为L/2时，电阻为________ ，粗细不变使其长度变为L/2，则电阻为________
2.如图所示，电灯L1、L2、L3的连接方式是________，电流表A1是测量________电流，电流表A2是测量________的电流
3.如右图所示的电阻箱的示数为______
4.有一滑动变阻器的铭牌标有“10Ω 2A”字样，其中“10Ω”表示________________________，“2A”表示________________________；滑动变阻器两端所加的最大电压是______ V．
5.如图所示是汽车油量表工作示意图，图中油量表实质是电流表，R′的作用是________．当油量减少时，电路中电阻________，电流________．（后两空选填“增大”或“减小”）
6.如图所示，电源电压恒定，闭合开关前，应将滑片P放在变器的________端（填“A”或“B”）；闭合开关后，滑片P向左移动的过程中，滑动变阻器接入电路的电阻________，电流表的示数________．（填“变大”、“变小”或“不变”）
二、单选题（共8题；共16分）
7.下列关于电流的说法中正确的是（ ）
A. 导体中有电流通过时，导体两端就一定有电压 B. 自由电子定向移动的方向为电流的方向
C. 只要电荷移动就能形成电流 D. 电路中有电源就一定有电流
8.如图所示的电路，A1、A2的示数分别为0.8A和0.5A，则L1和L2的电流分别是（ ）
A. 0.3A 0.5A B. 0.5A 0.3A C. 0.8A 0.5A D. 0.5A 0.8 A
9.下列物体中，通常情况下属于导体的是（　　）
A. 陶瓷杯 B. 塑料尺 C. 不锈钢小刀 D. 橡皮

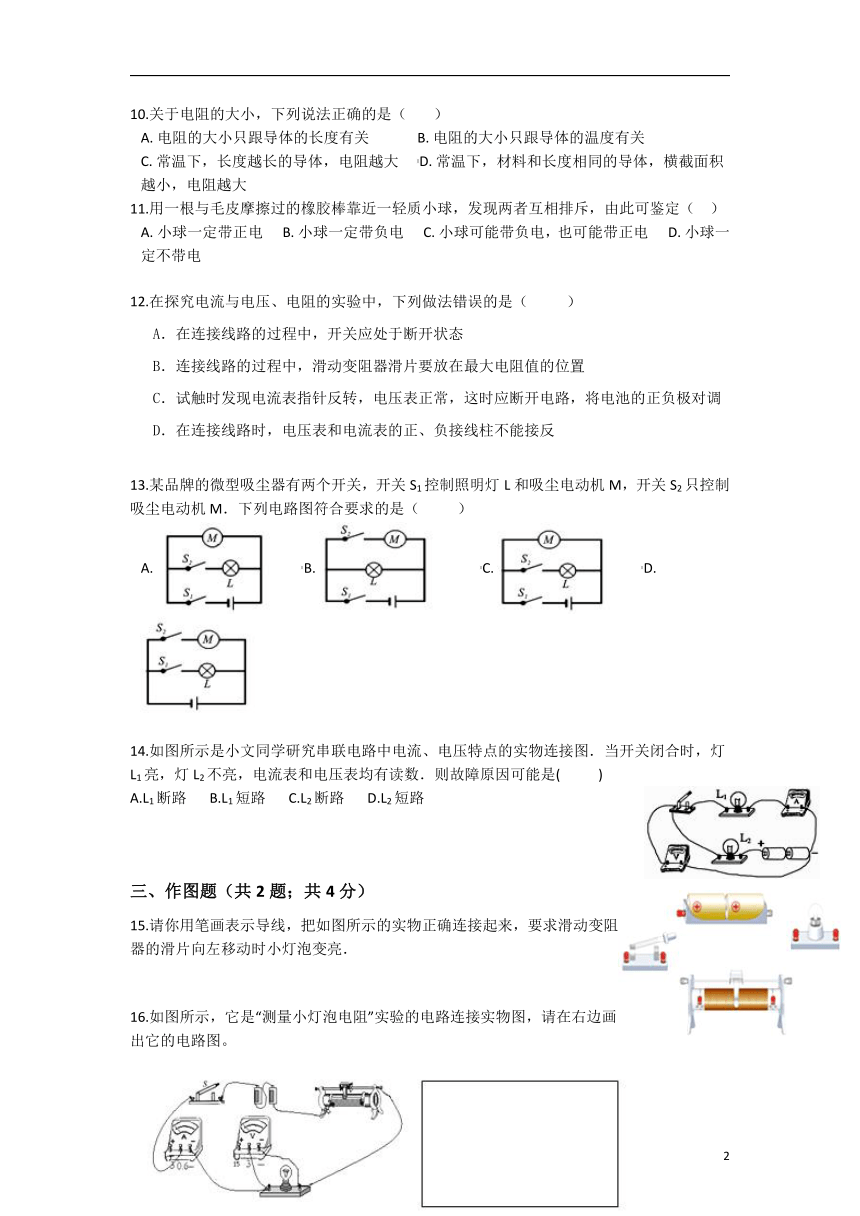

10.关于电阻的大小，下列说法正确的是（ ）
A. 电阻的大小只跟导体的长度有关 B. 电阻的大小只跟导体的温度有关
C. 常温下，长度越长的导体，电阻越大 D. 常温下，材料和长度相同的导体，横截面积越小，电阻越大
11.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（ ）
A. 小球一定带正电 B. 小球一定带负电 C. 小球可能带负电，也可能带正电 D. 小球一定不带电
12.在探究电流与电压、电阻的实验中，下列做法错误的是（ ）
A．在连接线路的过程中，开关应处于断开状态
B．连接线路的过程中，滑动变阻器滑片要放在最大电阻值的位置
C．试触时发现电流表指针反转，电压表正常，这时应断开电路，将电池的正负极对调
D．在连接线路时，电压表和电流表的正、负接线柱不能接反
13.某品牌的微型吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（ ）
A. B. C. D.
14.如图所示是小文同学研究串联电路中电流、电压特点的实物连接图．当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是(　 　)
A.L1断路 B.L1短路 C.L2断路 D.L2短路
三、作图题（共2题；共4分）
15.请你用笔画表示导线，把如图所示的实物正确连接起来，要求滑动变阻器的滑片向左移动时小灯泡变亮．
16.如图所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。
四、实验探究题（共2题；共12分）
17.如图是小明和小强做“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流
（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求 . 连接电路时，开关要处在_______状态 .
（2）在这个电路中，用电流表测干路中的电流时，电流表的示数如图乙所示，则干路中的电流为______A
（3）并联电路中的电流规律：______________________________________________
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
18.在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关.实验室提供了4根电阻丝，其规格、材料如下表所示：
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_____________来比较导体电阻的大小.
（2）为了验证上述猜想①，应该选用编号________两根电阻丝分别接入电路进行实验.
（3）分别将A和D两电阻丝接入图13电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟________有关.
19.在探究“电流与电压的关系”实验中，某同学将实物连接成如图甲所示。（1）实验电路中有一根导线连接错误，请在接错的导线上画“×”，然后另画一根导线使电路连接正确；
（2）连接正确后，闭合开关，发现电流表的示数几乎为零，电压表示数约为电源电压，其故障可能是定值电阻发生了 ；
（3）实验过程中，当电压表示数为1V时，电流表示数如图乙所示为 A；
（4）根据表格中的实验数据，你能得出的结论是：在 一定时，通过导体的电流与导体两端的电压成 ；
五、计算题（共2题；共22分）
19.如图所示，开关闭合后小灯泡L1两端的电压是3 V, L2的电阻是12Ω,电源电压是9V, 则L1的电阻是多少
如图所示，把10Ω的电阻R1和15Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.2A．求：（1）电源电压； （2）通过电阻R1的电流．
两只定值电阻，甲标有“10Ω 1A”字样，乙标有“15Ω 0.6A”字样，把它们串联在同一电路中，总电阻是多少Ω？电路两端允许加的最大电压为多少V？
22、如图所示的电路中，电源电压保持不变，变阻器Rp的滑片P在左右两端间移动的过程中，电压表的示数变化范围是0～4V，电流表的示数范围是0.5A～1A，求电阻R的阻值？变阻器Rp的最大阻值和电源电压U？
(
