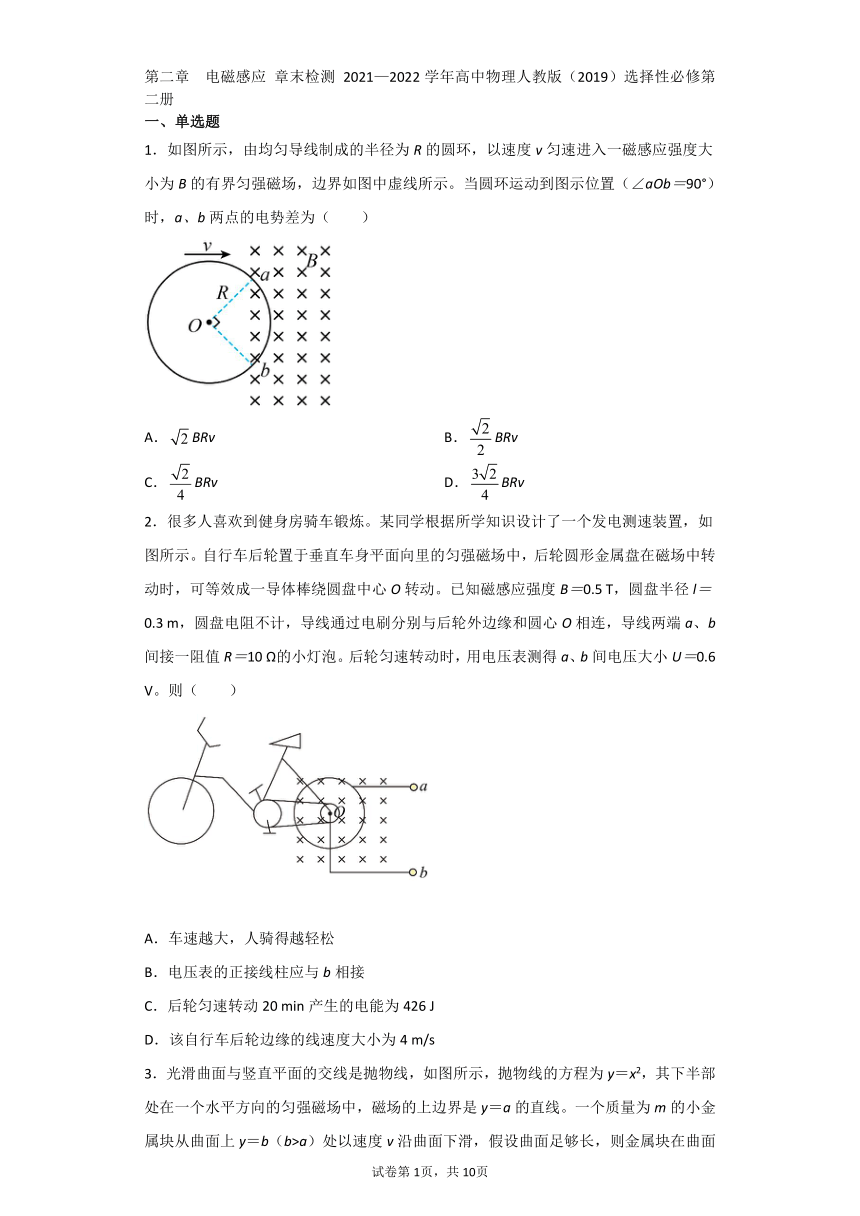

电磁感应 章末检测 2021—2022学年高中物理人教版（2019）选择性必修第二册
一、单选题
1．如图所示，由均匀导线制成的半径为R的圆环，以速度v匀速进入一磁感应强度大小为B的有界匀强磁场，边界如图中虚线所示。当圆环运动到图示位置（∠aOb＝90°）时，a、b两点的电势差为（ ）
A．BRv B．BRv
C．BRv D．BRv
2．很多人喜欢到健身房骑车锻炼。某同学根据所学知识设计了一个发电测速装置，如图所示。自行车后轮置于垂直车身平面向里的匀强磁场中，后轮圆形金属盘在磁场中转动时，可等效成一导体棒绕圆盘中心O转动。已知磁感应强度B＝0.5 T，圆盘半径l＝0.3 m，圆盘电阻不计，导线通过电刷分别与后轮外边缘和圆心O相连，导线两端a、b间接一阻值R＝10 Ω的小灯泡。后轮匀速转动时，用电压表测得a、b间电压大小U＝0.6 V。则（ ）
A．车速越大，人骑得越轻松
B．电压表的正接线柱应与b相接
C．后轮匀速转动20 min产生的电能为426 J
D．该自行车后轮边缘的线速度大小为4 m/s

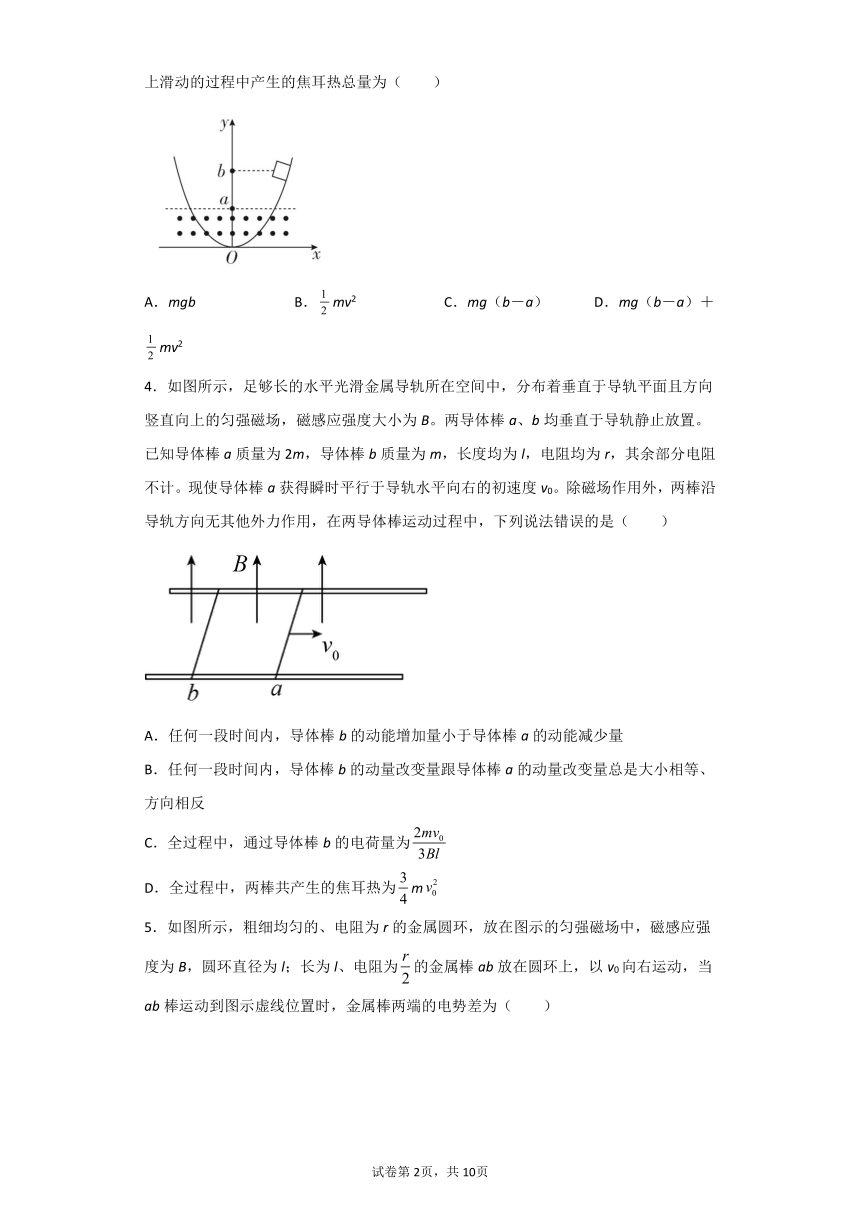

3．光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程为y＝x2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y＝a的直线。一个质量为m的小金属块从曲面上y＝b（b>a）处以速度v沿曲面下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量为（ ）
A．mgb B．mv2 C．mg（b－a） D．mg（b－a）＋mv2
4．如图所示，足够长的水平光滑金属导轨所在空间中，分布着垂直于导轨平面且方向竖直向上的匀强磁场，磁感应强度大小为B。两导体棒a、b均垂直于导轨静止放置。已知导体棒a质量为2m，导体棒b质量为m，长度均为l，电阻均为r，其余部分电阻不计。现使导体棒a获得瞬时平行于导轨水平向右的初速度v0。除磁场作用外，两棒沿导轨方向无其他外力作用，在两导体棒运动过程中，下列说法错误的是（ ）
A．任何一段时间内，导体棒b的动能增加量小于导体棒a的动能减少量
B．任何一段时间内，导体棒b的动量改变量跟导体棒a的动量改变量总是大小相等、方向相反
C．全过程中，通过导体棒b的电荷量为
D．全过程中，两棒共产生的焦耳热为m

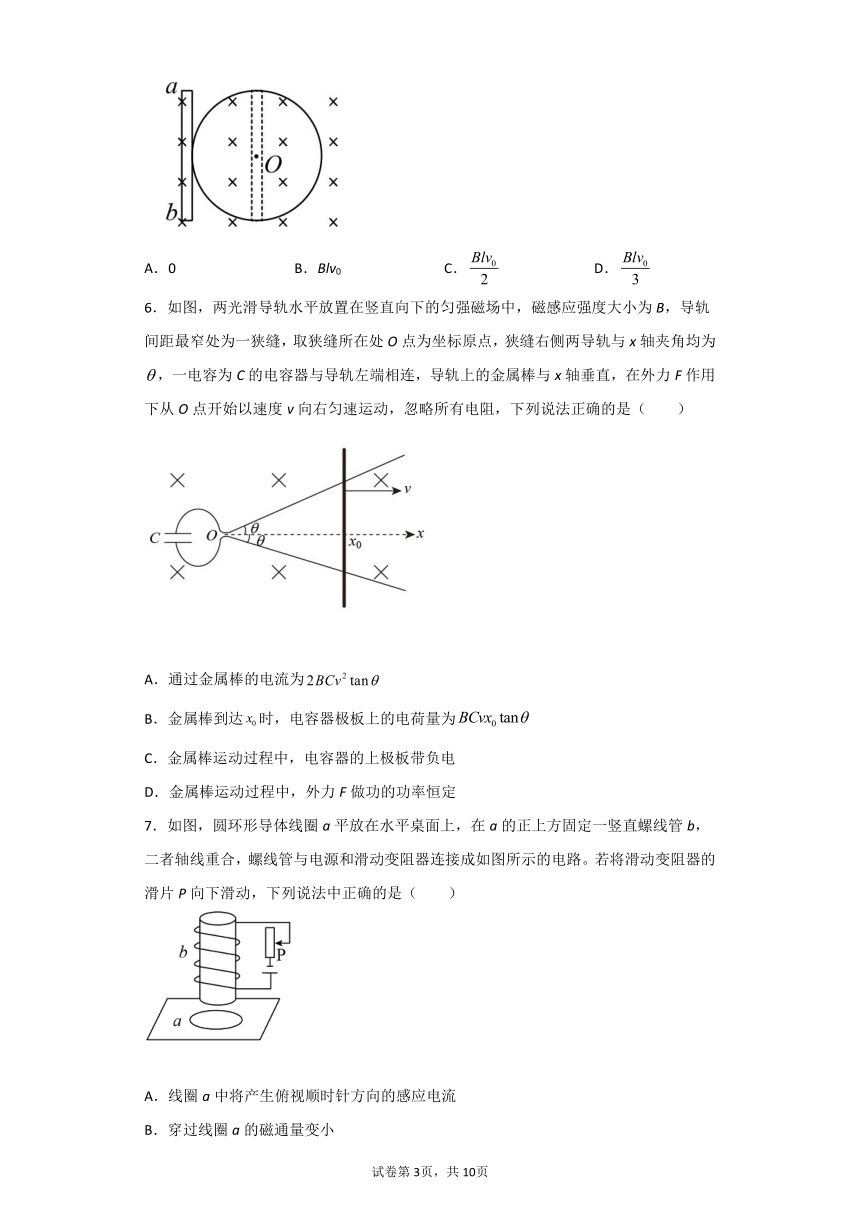

5．如图所示，粗细均匀的、电阻为r的金属圆环，放在图示的匀强磁场中，磁感应强度为B，圆环直径为l；长为l、电阻为的金属棒ab放在圆环上，以v0向右运动，当ab棒运动到图示虚线位置时，金属棒两端的电势差为（ ）
A．0 B．Blv0 C． D．
6．如图，两光滑导轨水平放置在竖直向下的匀强磁场中，磁感应强度大小为B，导轨间距最窄处为一狭缝，取狭缝所在处O点为坐标原点，狭缝右侧两导轨与x轴夹角均为，一电容为C的电容器与导轨左端相连，导轨上的金属棒与x轴垂直，在外力F作用下从O点开始以速度v向右匀速运动，忽略所有电阻，下列说法正确的是（ ）
A．通过金属棒的电流为
B．金属棒到达时，电容器极板上的电荷量为
C．金属棒运动过程中，电容器的上极板带负电
D．金属棒运动过程中，外力F做功的功率恒定
7．如图，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路。若将滑动变阻器的滑片P向下滑动，下列说法中正确的是（ ）
A．线圈a中将产生俯视顺时针方向的感应电流
B．穿过线圈a的磁通量变小
C．线圈a有扩张的趋势
D．线圈a对水平桌面的压力FN将增大

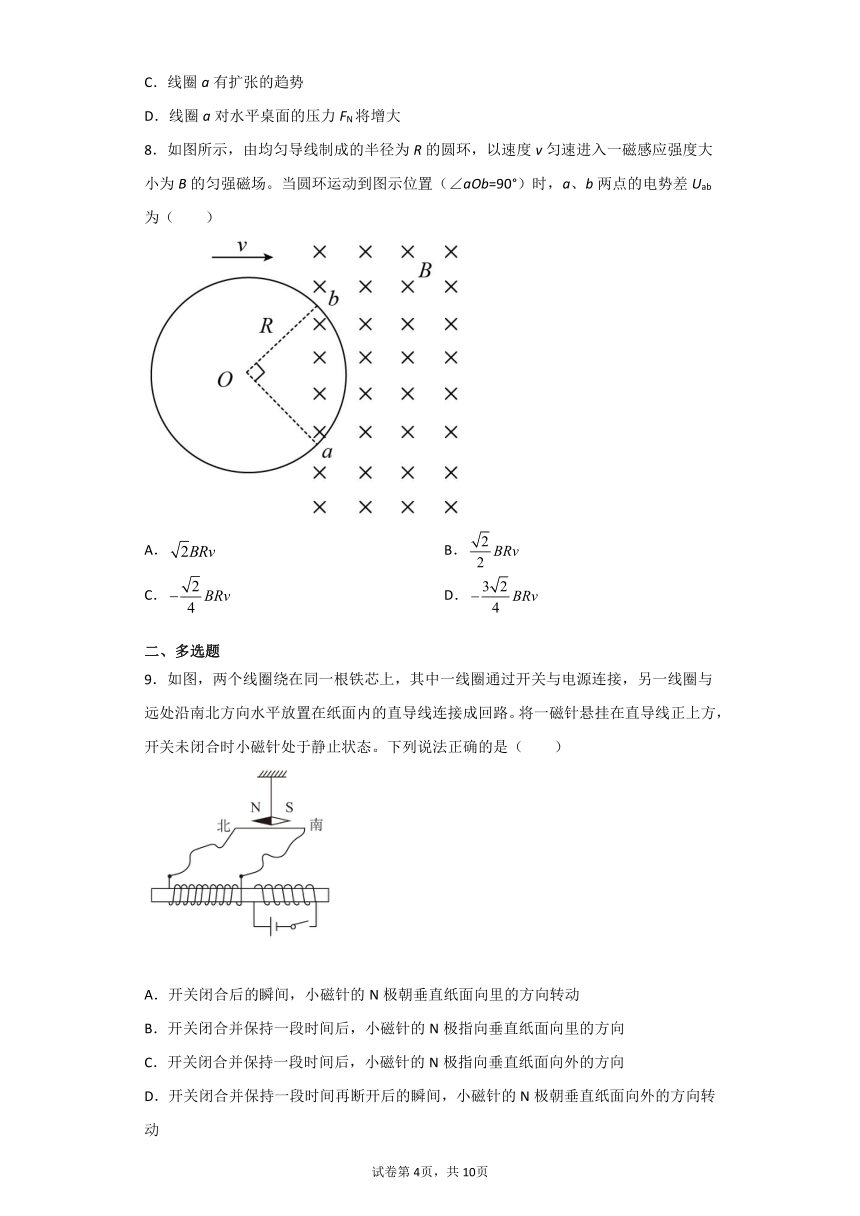

8．如图所示，由均匀导线制成的半径为R的圆环，以速度v匀速进入一磁感应强度大小为B的匀强磁场。当圆环运动到图示位置（∠aOb=90°）时，a、b两点的电势差Uab为（ ）
A． B．
C． D．
二、多选题
9．如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。将一磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。下列说法正确的是（ ）
A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动
B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向
C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向
D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动

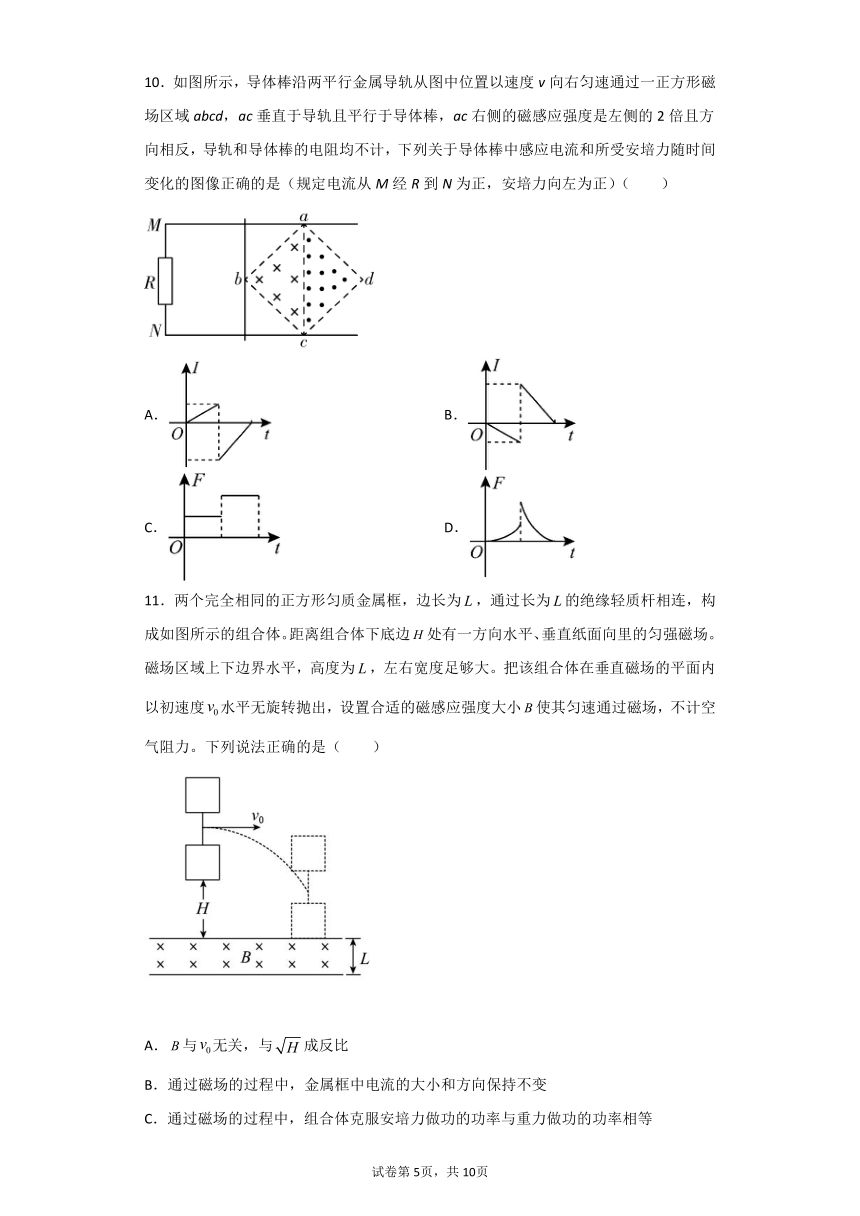

10．如图所示，导体棒沿两平行金属导轨从图中位置以速度v向右匀速通过一正方形磁场区域abcd，ac垂直于导轨且平行于导体棒，ac右侧的磁感应强度是左侧的2倍且方向相反，导轨和导体棒的电阻均不计，下列关于导体棒中感应电流和所受安培力随时间变化的图像正确的是（规定电流从M经R到N为正，安培力向左为正）（ ）
A． B．
C． D．
11．两个完全相同的正方形匀质金属框，边长为，通过长为的绝缘轻质杆相连，构成如图所示的组合体。距离组合体下底边处有一方向水平、垂直纸面向里的匀强磁场。磁场区域上下边界水平，高度为，左右宽度足够大。把该组合体在垂直磁场的平面内以初速度水平无旋转抛出，设置合适的磁感应强度大小使其匀速通过磁场，不计空气阻力。下列说法正确的是（ ）
A．与无关，与成反比
B．通过磁场的过程中，金属框中电流的大小和方向保持不变
C．通过磁场的过程中，组合体克服安培力做功的功率与重力做功的功率相等
D．调节、和，只要组合体仍能匀速通过磁场，则其通过磁场的过程中产生的热量不变
12．由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的质量相等，但所用导线的横截面积不同，甲线圈的匝数是乙的2倍。现两线圈在竖直平面内从同一高度同时由静止开始下落，一段时间后进入一方向垂直于纸面的匀强磁场区域，磁场的上边界水平，如图所示。不计空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水平。在线圈下边进入磁场后且上边进入磁场前，可能出现的是（ ）
A．甲和乙都加速运动
B．甲和乙都减速运动
C．甲加速运动，乙减速运动
D．甲减速运动，乙加速运动
三、实验题
13．在“研究电磁感应现象”的实验中。
（1）为判断线圈绕向，可将灵敏电流计G与线圈M连接，如图甲所示。当电流从电流计G左端流入时，指针向左偏转。将磁体N极向下从线圈上方竖直插入M时，发现指针向左偏转。俯视线圈，其绕向为沿________（选填“顺时针”或“逆时针”）由a端开始绕至b端。
（2）如图乙所示，如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关S后，将A线圈迅速从B线圈拔出时，电流计指针将________；A线圈插入B线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将________。（以上两空选填“向左偏”“向右偏”或“不偏转”）
（3）在图乙中，某同学第一次将滑动变阻器的触头从变阻器的右端快速滑到左端，第二次将滑动变阻器的触头从变阻器的右端慢慢滑到左端，发现电流计的指针摆动的幅度大小不同，第一次比第二次的幅度________（选填“大”或“小”）。
14．在“探究法拉第电磁感应现象”的实验中，
（1）已将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电表及开关按如图所示部分连接，要把电路连接完整正确，则N连接到________（选填“a”“b”“c”或“M”），M连接到________（选填“a”“b”“c”或“N”）。
（2）正确连接电路后，开始实验探究，某同学发现当他将滑动变阻器的滑动端P向右加速滑动时，灵敏电流计指针向右偏转，由此可以判断_________。
A．线圈A向上移动或滑动变阻器滑动端P向左加速滑动，都能引起灵敏电流计指针向左偏转
B．线圈A中铁芯向上拔出或断开开关，都能引起灵敏电流计指针向右偏转
C．滑动变阻器的滑动端P匀速向左或匀速向右滑动，灵敏电流计指针都静止在中央
D．因为线圈A、线圈B的绕线方向未知，故无法判断灵敏电流计指针偏转的方向
（3）某同学第一次将滑动变阻器的触头P慢慢向右移动，第二次将滑动变阻器的触头P快速向右移动，发现电流计的指针摆动的幅度第二次的幅度大，原因是线圈中的____（填“磁通量”或“磁通量的变化”或“磁通量变化率”）第二次比第一次的大。
（4）某同学在实验室重做电磁感应现象的实验，他将电流表、线圈A和B、蓄电池，开关用导线连接成电路。当他接通、断开开关时，电流表的指针都没有偏转，其可能的原因是______。
A．开关的位置接错
B．电流表的正负极接错
C．线圈B的接头接反
D．蓄电池的正负极接反
四、解答题
15．如图所示，光滑平行金属导轨AB、CD固定在倾角为θ的绝缘斜面上，BP、DQ为水平放置的平行且足够长的光滑金属导轨，导轨在B、D两点处平滑连接，水平部分处在磁感应强度为B、方向竖直向下的匀强磁场中，导轨间距均为L。两金属棒ab、cd的质量分别为m、2m，电阻均为R，初始时，金属棒cd垂直放置在水平导轨上，金属棒ab从倾斜导轨上距底端距离为s处由静止释放，不计导轨电阻。求：
（1）金属棒cd的最大加速度am；
（2）金属棒cd的最大速度vm；
（3）流过金属棒ab的电荷量q；
（4）金属棒ab上产生的热量Qab。
16．一种探测气体放电过程的装置如图甲所示，充满氖气（）的电离室中有两电极与长直导线连接，并通过两水平长导线与高压电源相连。在与长直导线垂直的平面内，以导线为对称轴安装一个用阻值的细导线绕制、匝数的圆环形螺线管，细导线的始末两端c、d与阻值的电阻连接。螺线管的横截面是半径的圆，其中心与长直导线的距离。气体被电离后在长直导线回路中产生顺时针方向的电流I，其图像如图乙所示。为便于计算，螺线管内各处的磁感应强度大小均可视为，其中。
（1）求内通过长直导线横截面的电荷量Q；
（2）求时，通过螺线管某一匝线圈的磁通量；
（3）若规定为电流的正方向，在不考虑线圈自感的情况下，通过计算，画出通过电阻R的图像；
（4）若规定为电流的正方向，考虑线圈自感，定性画出通过电阻R的图像。
17．如图所示，光滑且足够长的平行金属导轨、固定在竖直平面内，两导轨间的距离，导轨间连接的定值电阻。导轨上放一质量的金属杆，金属杆始终与导轨垂直且接触良好，导轨间金属杆的电阻，其余电阻不计。整个装置处于磁感应强度的匀强磁场中，磁场的方向垂直导轨平面向里，重力加速度取。现让金属杆从下方某一水平位置由静止释放，忽略空气阻力的影响。
（1）求金属杆的最大速度大小；
（2）若从金属杆开始下落到刚达到最大速度的过程中，电阻上产生的焦耳热，求此过程中：
①金属杆下落的高度；
②通过电阻上的电荷量。
18．如图，单匝线圈在外力作用下以速度v向右匀速进入匀强磁场，第二次又以2v匀速进入同一匀强磁场。求：
(1)第二次进入与第一次进入时线圈中电流之比；
(2)第二次进入与第一次进入时外力做功的功率之比；
(3)第二次进入与第一次进入过程中线圈产生热量之比。
试卷第1页，共3页
试卷第2页，共2页
参考答案
1．D
2．B
3．D
4．D
5．D
6．A
7．D
8．D
9．AD
10．AD
11．CD
12．AB
13．顺时针 向左偏 向右偏 大
14．a c B 磁通量的变化率 A
15．（1）；（2）；（3）；（4）mgssinθ
16．（1）；（2）；在时间内电流均匀增加，有楞次定律可知感应电流的方向，产生恒定的感应电动势
由闭合回路欧姆定律可得
代入数据解得
在电流恒定，穿过圆形螺旋管的磁场恒定，因此感应电动势为零，感应电流为零，而在时间内电流随时间均匀变化，斜率大小和大小相同，因此电流大小相同，由楞次定律可知感应电流的方向为，则图像如图所示
（4）考虑自感的情况下，线框会产生自感电动势阻碍电流的变化，因此开始时电流是缓慢增加的，过一段时间电路达到稳定后自感消失，电流的峰值和之前大小相同，在时间内电路中的磁通量不变化电流要减小为零，因此自感电动势会阻碍电流的减小，使得电流缓慢减小为零。同理，在内电流缓慢增加，过一段时间电路达到稳定后自感消失，在之后，电路中的磁通量不变化电流要减小为零，因此自感电动势会阻碍电流的减小，使得电流缓慢减小为零。图像如图
17．（1）v=4m/s；（2）①h=1.6m；②q=0.4C
18．(1)；(2) ；(3)
