交变电流的产生和描述
图片预览
文档简介

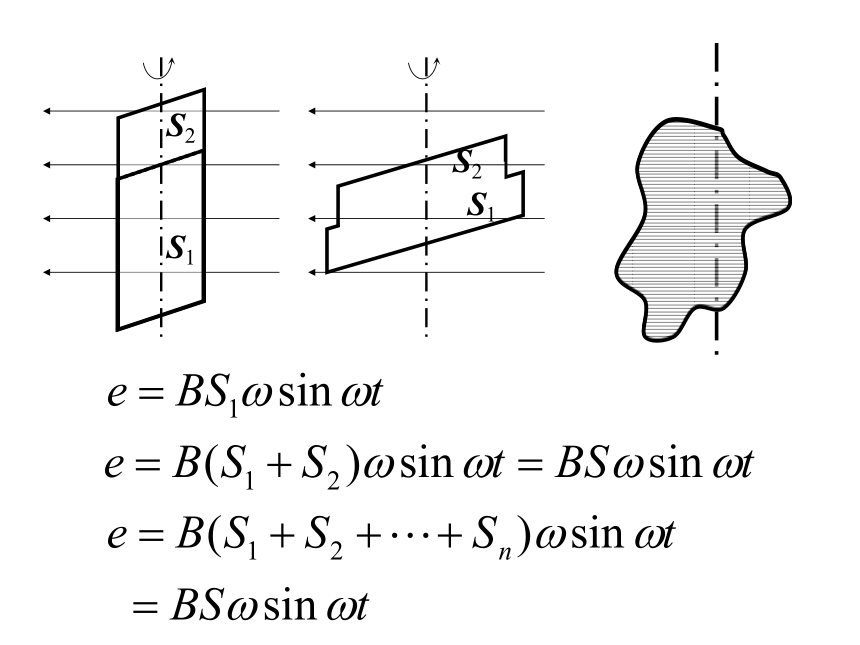

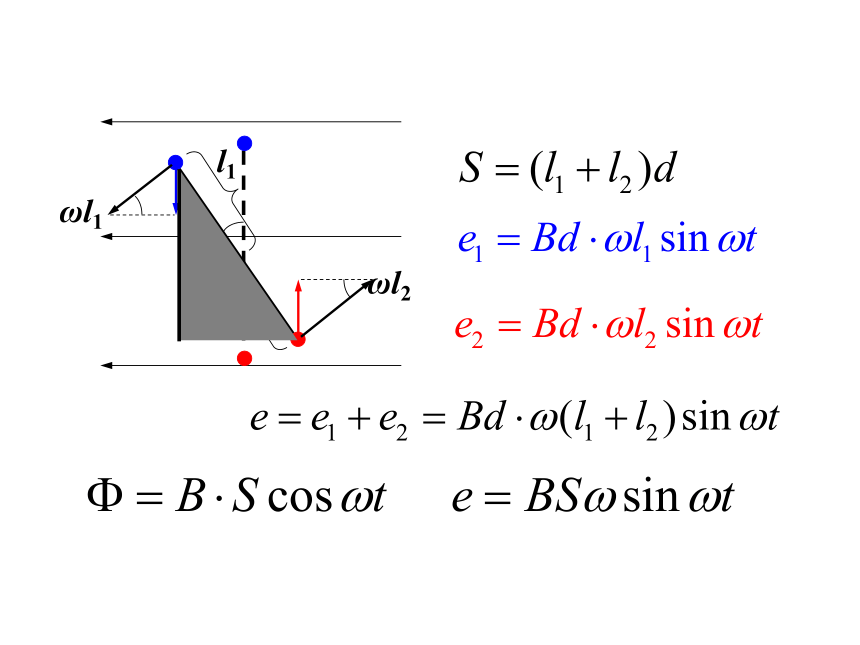

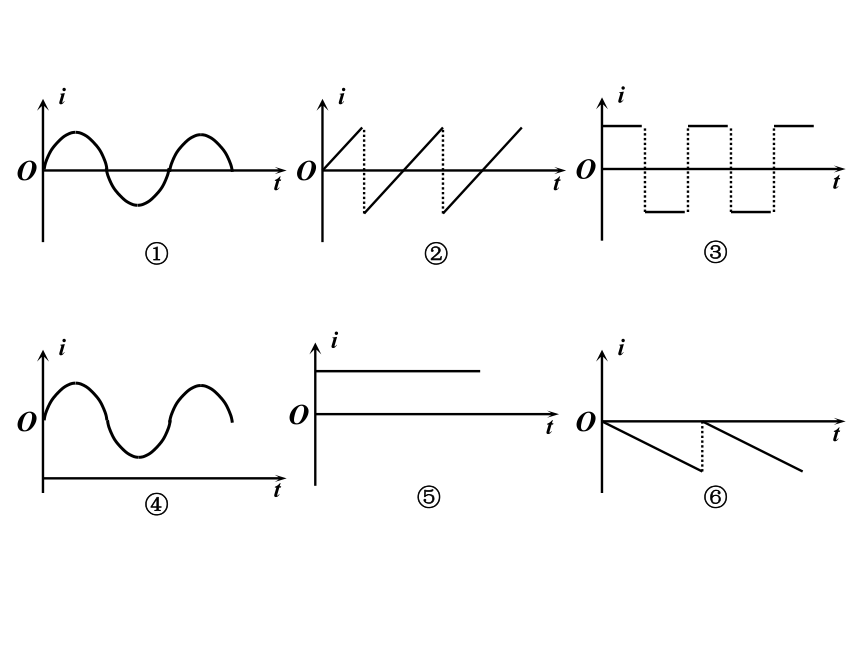

课件13张PPT。交变电流的产生和描述平阳中学 王焕转右视图俯视图立体图SBl1l2S1S2S1S2练习：以下四个选项所描述的情形中，能产生正弦式交变电流的有（ ABCD ）
A．如图a，正方形线框处于B=B0cosωt的匀强磁场中 B．如图b，矩形线框沿x轴匀速经过正弦边界的匀强磁场
C．如图c，正三角形线框在匀强磁场中绕OO′为轴做角速度为ω的匀速转动
D．如图d，光滑导体棒受外力作用下在固定的U形线框上MM′与NN′间做简谐运动练习：一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化关系如图所示，则（ D ）
A．0.01时刻通过线圈的磁通量为0
B．0.02时刻通过线圈的磁通量的绝对值最大
C．0.03时刻通过线圈的磁通量的变化率最大
D．每当e变换方向时，通过线圈的磁通量都为最大值 ikik+1ik+2ik+3it平均值有效值讨论：以矩形线圈受外力作用下在匀强磁场中绕垂直与磁场方向的轴匀速转动为例，试例举瞬时值、峰值、有效值、平均值分别可用于求哪些物理量？ （2011四川理综20题）如图所示，在匀强磁场中匀速转动的矩形线圈的周期为T，转轴O1O2垂直于磁场方向，线圈电阻为2Ω。从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1A。那么（ AC ）
A．线圈消耗的电功率为4W
B．线圈中感应电流的有效值为2A
C．任意时刻线圈中的感应电动势为
D．任意时刻穿过线圈的磁通量为直击高考（2011年天津理综16题）在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如左图所示。产生的交变电动势的图像如右图所示，则（ B ）
A．t=0.005s时线框的磁通量变化率为零
B．t=0.01s时线框平面与中性面重合
C．线框产生的交变电动势有效值为311V
D．线框产生的交变电动势频率为100Hz直击高考（2009江苏物理5）在如图所师的闪光灯电路中，电源的电动势为E，电容器的电容为C。当闪光灯两端电压达到击穿电压U时，闪光灯才有电流通过并发光，正常工作时，闪光灯周期性短暂闪光，则可以判定（ D ）
A．电源的电动势一定小于击穿电压U
B．电容器所带的最大电荷量一定为CE
C．闪光灯闪光时，电容器所带的电荷量一定增大
D．在一个闪光周期内，
通过电阻的电荷量与通过
闪光灯的电荷量一定相等直击高考谢谢！
