3.4电能的输送 同步训练（Word版含答案）

3.4电能的输送 同步训练 2021—2022学年高中物理人教版（2019）选择性必修第二册
一、单选题

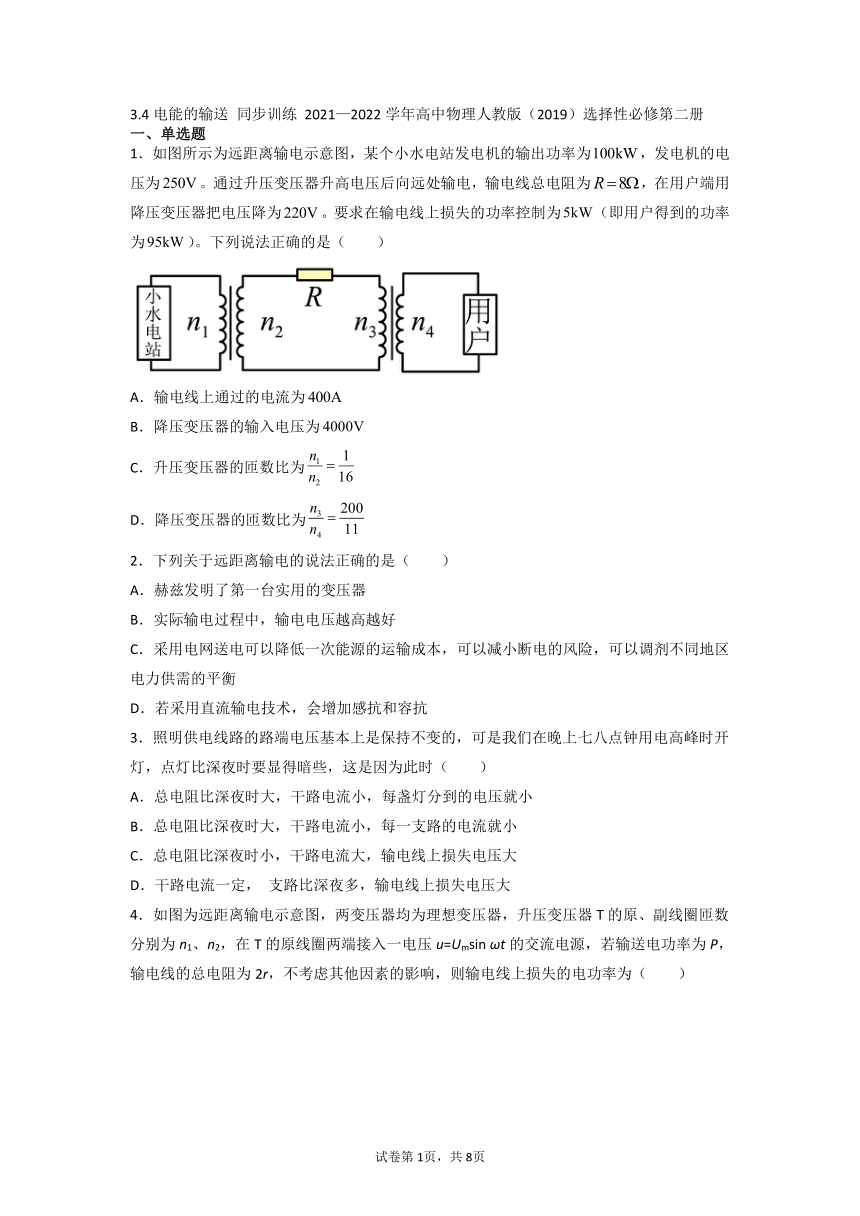

1．如图所示为远距离输电示意图，某个小水电站发电机的输出功率为，发电机的电压为。通过升压变压器升高电压后向远处输电，输电线总电阻为，在用户端用降压变压器把电压降为。要求在输电线上损失的功率控制为（即用户得到的功率为）。下列说法正确的是（ ）
A．输电线上通过的电流为
B．降压变压器的输入电压为
C．升压变压器的匝数比为
D．降压变压器的匝数比为
2．下列关于远距离输电的说法正确的是（　　）
A．赫兹发明了第一台实用的变压器
B．实际输电过程中，输电电压越高越好
C．采用电网送电可以降低一次能源的运输成本，可以减小断电的风险，可以调剂不同地区电力供需的平衡
D．若采用直流输电技术，会增加感抗和容抗
3．照明供电线路的路端电压基本上是保持不变的，可是我们在晚上七八点钟用电高峰时开灯，点灯比深夜时要显得暗些，这是因为此时（　　）
A．总电阻比深夜时大，干路电流小，每盏灯分到的电压就小
B．总电阻比深夜时大，干路电流小，每一支路的电流就小
C．总电阻比深夜时小，干路电流大，输电线上损失电压大
D．干路电流一定， 支路比深夜多，输电线上损失电压大

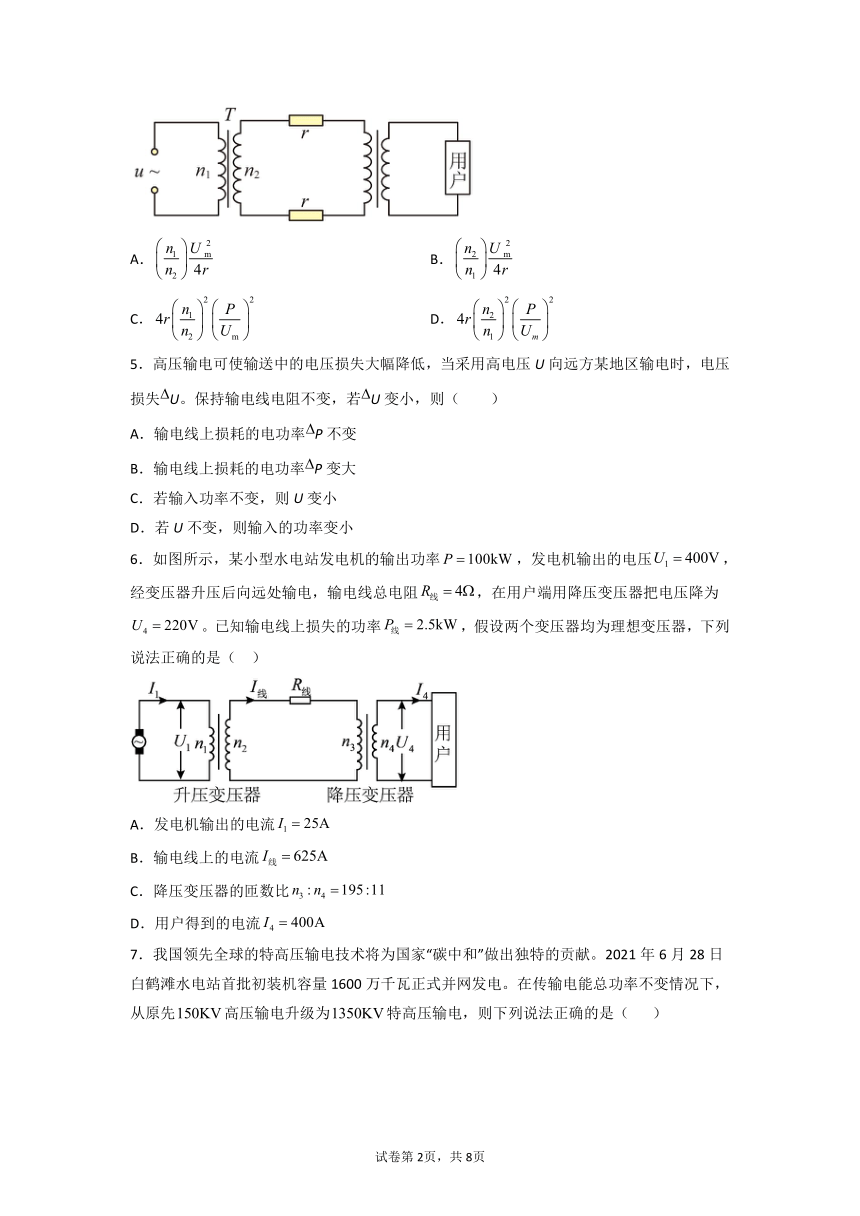

4．如图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2，在T的原线圈两端接入一电压u=Umsin ωt的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其他因素的影响，则输电线上损失的电功率为（　　）
A． B．
C． D．
5．高压输电可使输送中的电压损失大幅降低，当采用高电压U向远方某地区输电时，电压损失U。保持输电线电阻不变，若U变小，则（　　）
A．输电线上损耗的电功率P不变
B．输电线上损耗的电功率P变大
C．若输入功率不变，则U变小
D．若U不变，则输入的功率变小
6．如图所示，某小型水电站发电机的输出功率，发电机输出的电压，经变压器升压后向远处输电，输电线总电阻，在用户端用降压变压器把电压降为。已知输电线上损失的功率，假设两个变压器均为理想变压器，下列说法正确的是（ ）
A．发电机输出的电流
B．输电线上的电流
C．降压变压器的匝数比
D．用户得到的电流

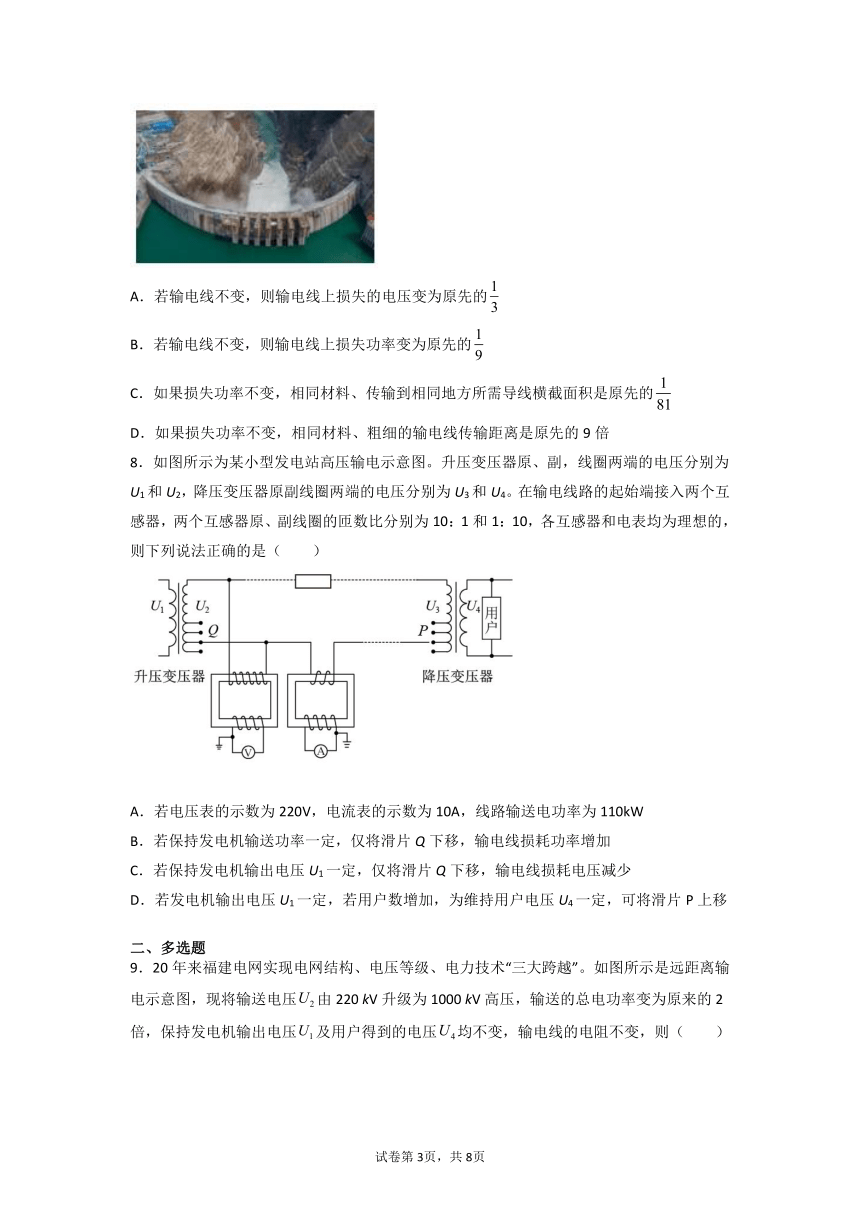

7．我国领先全球的特高压输电技术将为国家“碳中和”做出独特的贡献。2021年6月28日白鹤滩水电站首批初装机容量1600万千瓦正式并网发电。在传输电能总功率不变情况下，从原先高压输电升级为特高压输电，则下列说法正确的是（ ）
A．若输电线不变，则输电线上损失的电压变为原先的
B．若输电线不变，则输电线上损失功率变为原先的
C．如果损失功率不变，相同材料、传输到相同地方所需导线横截面积是原先的
D．如果损失功率不变，相同材料、粗细的输电线传输距离是原先的9倍
8．如图所示为某小型发电站高压输电示意图。升压变压器原、副，线圈两端的电压分别为U1和U2，降压变压器原副线圈两端的电压分别为U3和U4。在输电线路的起始端接入两个互感器，两个互感器原、副线圈的匝数比分别为10：1和1：10，各互感器和电表均为理想的，则下列说法正确的是（　　）
A．若电压表的示数为220V，电流表的示数为10A，线路输送电功率为110kW
B．若保持发电机输送功率一定，仅将滑片Q下移，输电线损耗功率增加
C．若保持发电机输出电压U1一定，仅将滑片Q下移，输电线损耗电压减少
D．若发电机输出电压U1一定，若用户数增加，为维持用户电压U4一定，可将滑片P上移
二、多选题
9．20年来福建电网实现电网结构、电压等级、电力技术“三大跨越”。如图所示是远距离输电示意图，现将输送电压由220 kV升级为1000 kV高压，输送的总电功率变为原来的2倍，保持发电机输出电压及用户得到的电压均不变，输电线的电阻不变，则（　　）
A．变为原来的倍 B．输电线上电流变为原来的
C．输电线损失的功率变为原来的 D．降压变压器原、副线圈匝数比值变小
10．昆明石龙坝水电站是中国第一座水电站，距离昆明30km，最初装机容量为480kW，如图所示为电站向昆明某片区供电的示意图，若忽略发电机内阻，变压器为理想变压器，在装机容量内，用户功率增大，下列说法正确的是（　　）
A．输电电压增大 B．输电效率增大
C．发电厂的输出功率增大 D．输电线路损失功率增大
11．如图所示为某小型电站高压输电示意图，变压器均为理想变压器，发电机输出功率为20kW。在输电线路上接入一小型理想升压变压器用来测量电路中的电流，其原、副线圈的匝数比为1:10，电流表的示数为1A，输电线的总电阻为5Ω，则下列说法中正确的是（　　）
A．采用高压输电可以增大输电线中的电流
B．升压变压器的输出电压U2=2000V
C．用户获得的功率为19kW
D．将P下移，用户获得的电压将减小
12．如图所示，左侧变压器原、副线圈的匝数之比为2：5，输入电压有效值为10V的正弦交变电流。连接两理想变压器的输电线的总电阻为10Ω，右侧变压器原、副线圈的匝数之比为2：1，输电线上损失的功率为10W。下列说法正确的是（　　）
A．负载电阻的阻值为3.75Ω B．负载电阻的阻值为7.5Ω
C．负载电阻的电功率为15W D．负载电阻的电功率为25W
三、填空题
13．降低输电损耗的两个途径
（1）输电线上的功率损失：P=___________，I为输电电流，r为输电线的电阻。
（2）降低输电损耗的两个途径：
①减小输电线的电阻：在输电距离一定的情况下，为了减小电阻，应当选用电阻率___________的金属材料，还要尽可能___________导线的横截面积。
②减小输电线中的电流：为了减小输电电流，同时又要保证向用户提供一定的电功率，就要___________输电电压。
14．从发电厂输出的电功率为220kW，输电线的总电阻为0.25Ω。若输送电压为1.1kV，输电线上损失的电功率为_______kW；保持输送功率不变，要使要输电线上损失的电功率不超过100W，输送电压至少为___________kV。
四、解答题
15．为做好疫情防控供电准备，供电部门为医院设计的供电系统输电电路简图如图所示，发电机的矩形线框ABCD处于磁感应强度大小的水平匀强磁场中，线框面积S＝0.25m2，匝数n＝100匝，电阻不计。线框绕垂直于磁场的轴OO′以一定的角速度匀速转动，并与升压变压器的原线圈相连，升压变压器原、副线圈匝数之比为1：20，降压变压器的副线圈接入到医院供电，两变压器间的输电线等效电阻，变压器均为理想变压器。当发电机输出功率时，电压表的示数为250V，额定电压为220V的医疗设备正常工作。求：
（1）线圈转动角速度大小；
（2）降压变压器原、副线圈匝数之比。
16．某个小型水电站发电机的输出功率为，发电机的电压为。通过升压变压器升压后向远处输电，输电线的双线总电阻为，在用户端用降压变压器把电压降为。要求输电效率（即用户得到的功率与发电机发出的功率之比）达到96%，也就是说在输电线上损失的功率控制在4kW，用户得到的功率为96kW。为此需要设计两个变压器的匝数比。请你计算：
（1）升压变压器输入的电流为多少？输电线上通过的电流是多少？
（2）从升压变压器的输出端到降压变压器的输入端，输电线损失的电压为多少？
（3）两个变压器的匝数比各应等于多少？
17．如图所示，用一小型交流发电机向远处用户供电，已知发电机线圈abcd匝数N=100匝，面积，线圈匀速转动的角速度，匀强磁场的磁感应强度，输电时先用升压变压器将电压升高，到达用户区再用降压变压器将电压降下来后供用户使用，输电导线的总电阻为R=10Ω，变压器都是理想变压器，降压变压器原、副线圈的匝数比为，若用户区标有“220V，8.8kW”的电动机恰能正常工作。发电机线圈电阻r不可忽略。
求：
（1）输电线路上损耗的电功率；
（2）若升压变压器原、副线圈匝数比为，交流发电机线圈电阻r上的热功率与输电线上损耗的电功率之比。
18．如图所示,某学校有一台应急备用发电设备,内阻不计。升压变压器原、副线圈的匝数比为n1∶n2=1∶4,降压变压器原、副线圈的匝数比为n3∶n4=4∶1,输电线总电阻为r=4 Ω,其他导线电阻可忽略不计。全校有22间教室,每间教室安装“220 V　40 W”的电灯6盏,要求所有的电灯都正常发光,求:
(1)输电线上的电流大小;
(2)升压变压器的输入电压。
参考答案
1．C
2．C
3．C
4．C
5．D
6．C
7．C
8．D
9．ABC
10．CD
11．BD
12．AC
13． 较小 增大 提高
14．10 11
15．（1）；（2）
16．（1）400A，20A；（2）；（3），
17．（1）160W；（2）4∶1
18．　(1)6 A　(2)226 V
试卷第9页，共1页
