3.1交变电流 同步训练 2021—2022学年高中物理人教版（2019）选择性必修第二册
一、单选题

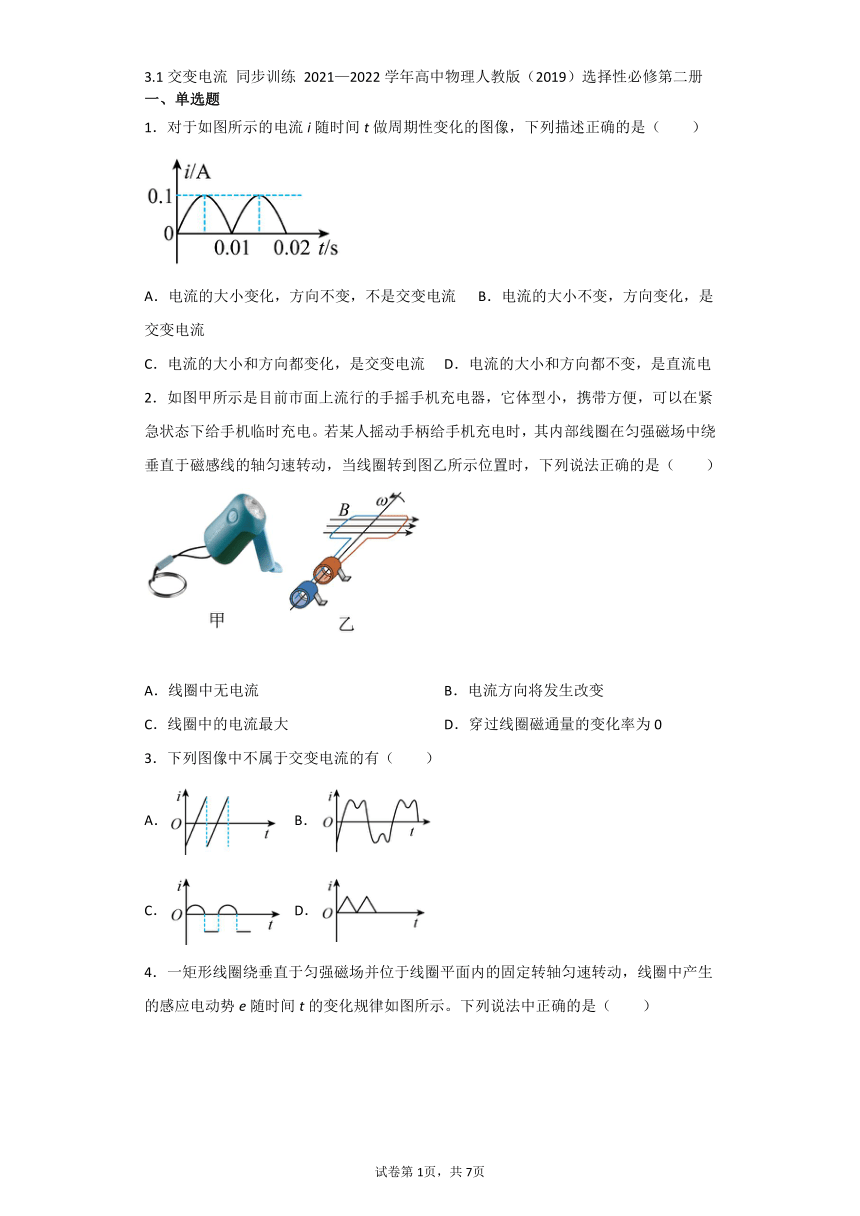

1．对于如图所示的电流i随时间t做周期性变化的图像，下列描述正确的是（ ）
A．电流的大小变化，方向不变，不是交变电流 B．电流的大小不变，方向变化，是交变电流
C．电流的大小和方向都变化，是交变电流 D．电流的大小和方向都不变，是直流电
2．如图甲所示是目前市面上流行的手摇手机充电器，它体型小，携带方便，可以在紧急状态下给手机临时充电。若某人摇动手柄给手机充电时，其内部线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，当线圈转到图乙所示位置时，下列说法正确的是（ ）
A．线圈中无电流 B．电流方向将发生改变
C．线圈中的电流最大 D．穿过线圈磁通量的变化率为0
3．下列图像中不属于交变电流的有（ ）
A． B．
C． D．

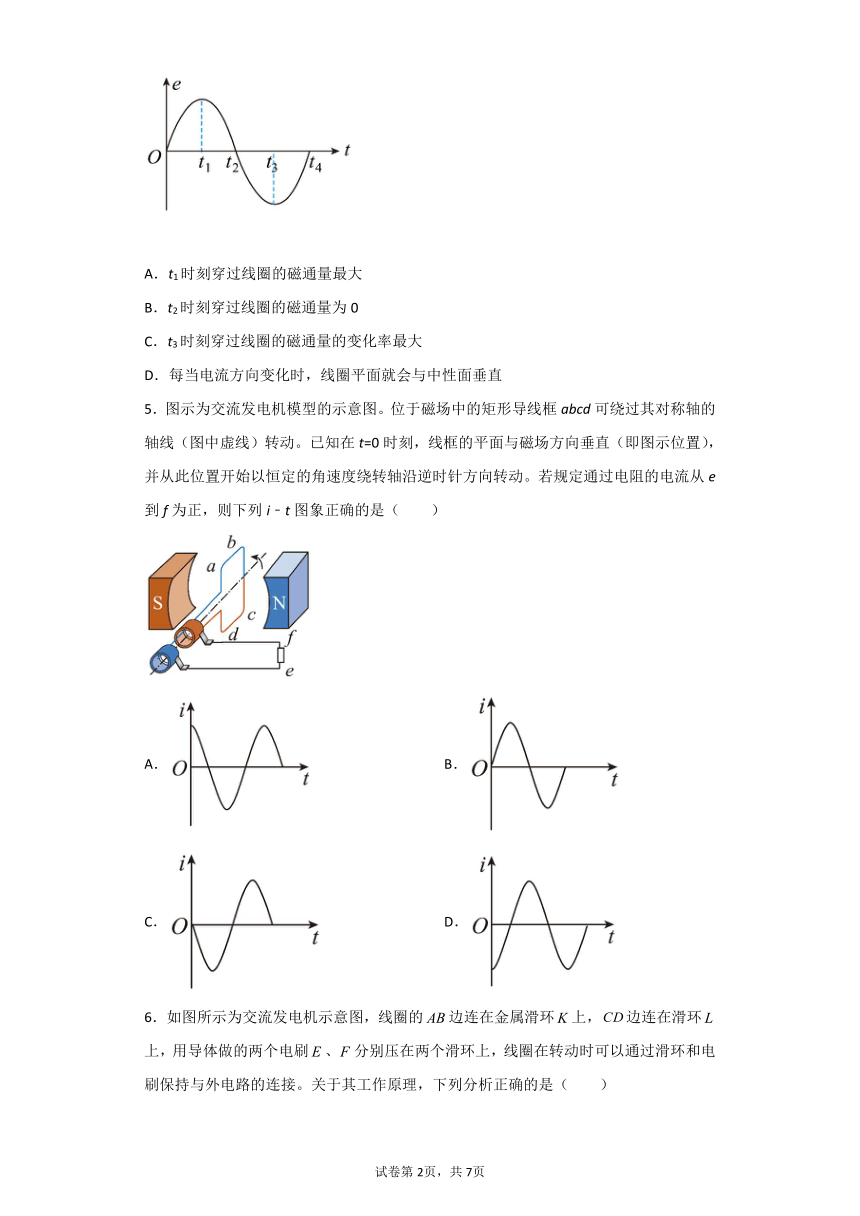

4．一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定转轴匀速转动，线圈中产生的感应电动势e随时间t的变化规律如图所示。下列说法中正确的是（ ）
A．t1时刻穿过线圈的磁通量最大
B．t2时刻穿过线圈的磁通量为0
C．t3时刻穿过线圈的磁通量的变化率最大
D．每当电流方向变化时，线圈平面就会与中性面垂直
5．图示为交流发电机模型的示意图。位于磁场中的矩形导线框abcd可绕过其对称轴的轴线（图中虚线）转动。已知在t=0时刻，线框的平面与磁场方向垂直（即图示位置），并从此位置开始以恒定的角速度绕转轴沿逆时针方向转动。若规定通过电阻的电流从e到f为正，则下列i﹣t图象正确的是（ ）
A． B．
C． D．

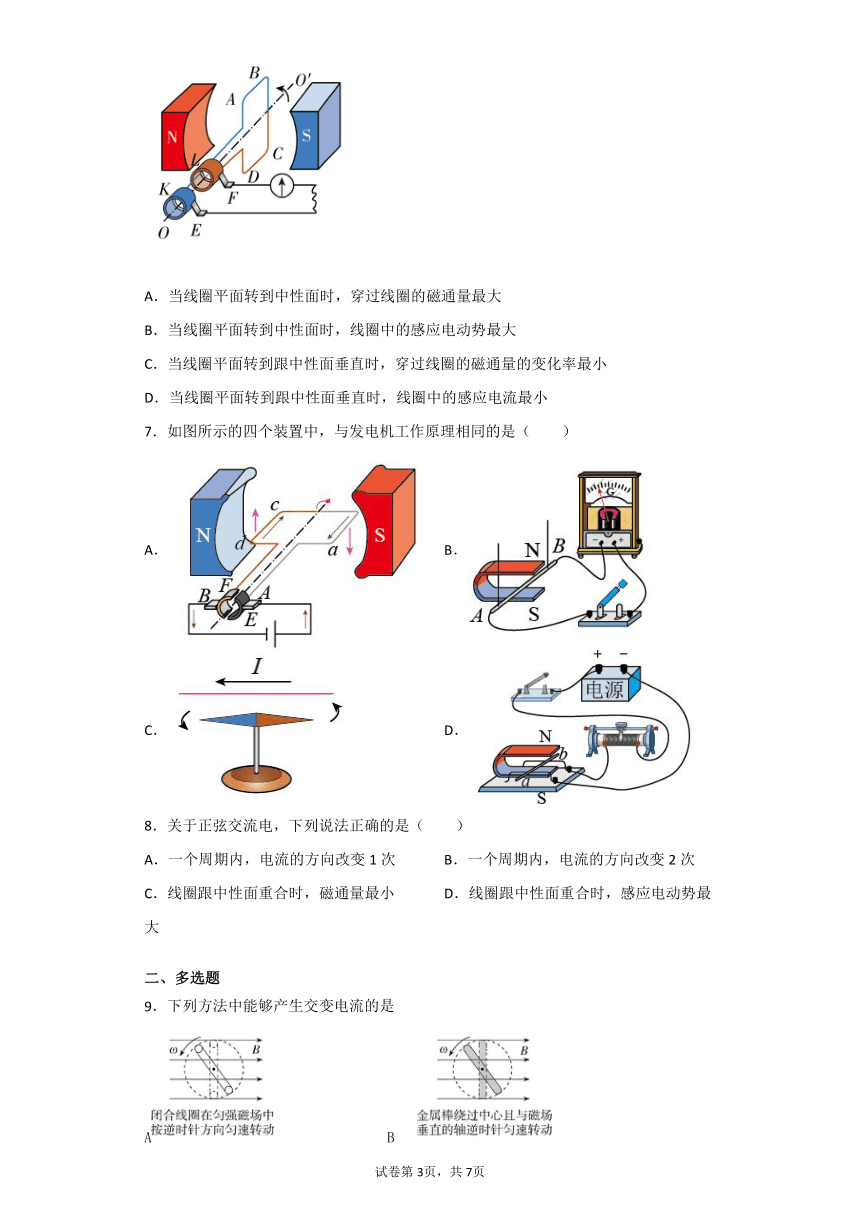

6．如图所示为交流发电机示意图，线圈的边连在金属滑环上，边连在滑环上，用导体做的两个电刷、分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路的连接。关于其工作原理，下列分析正确的是（ ）
A．当线圈平面转到中性面时，穿过线圈的磁通量最大
B．当线圈平面转到中性面时，线圈中的感应电动势最大
C．当线圈平面转到跟中性面垂直时，穿过线圈的磁通量的变化率最小
D．当线圈平面转到跟中性面垂直时，线圈中的感应电流最小
7．如图所示的四个装置中，与发电机工作原理相同的是（ ）
A． B．
C． D．
8．关于正弦交流电，下列说法正确的是（ ）
A．一个周期内，电流的方向改变1次 B．一个周期内，电流的方向改变2次
C．线圈跟中性面重合时，磁通量最小 D．线圈跟中性面重合时，感应电动势最大
二、多选题
9．下列方法中能够产生交变电流的是
A B
C D

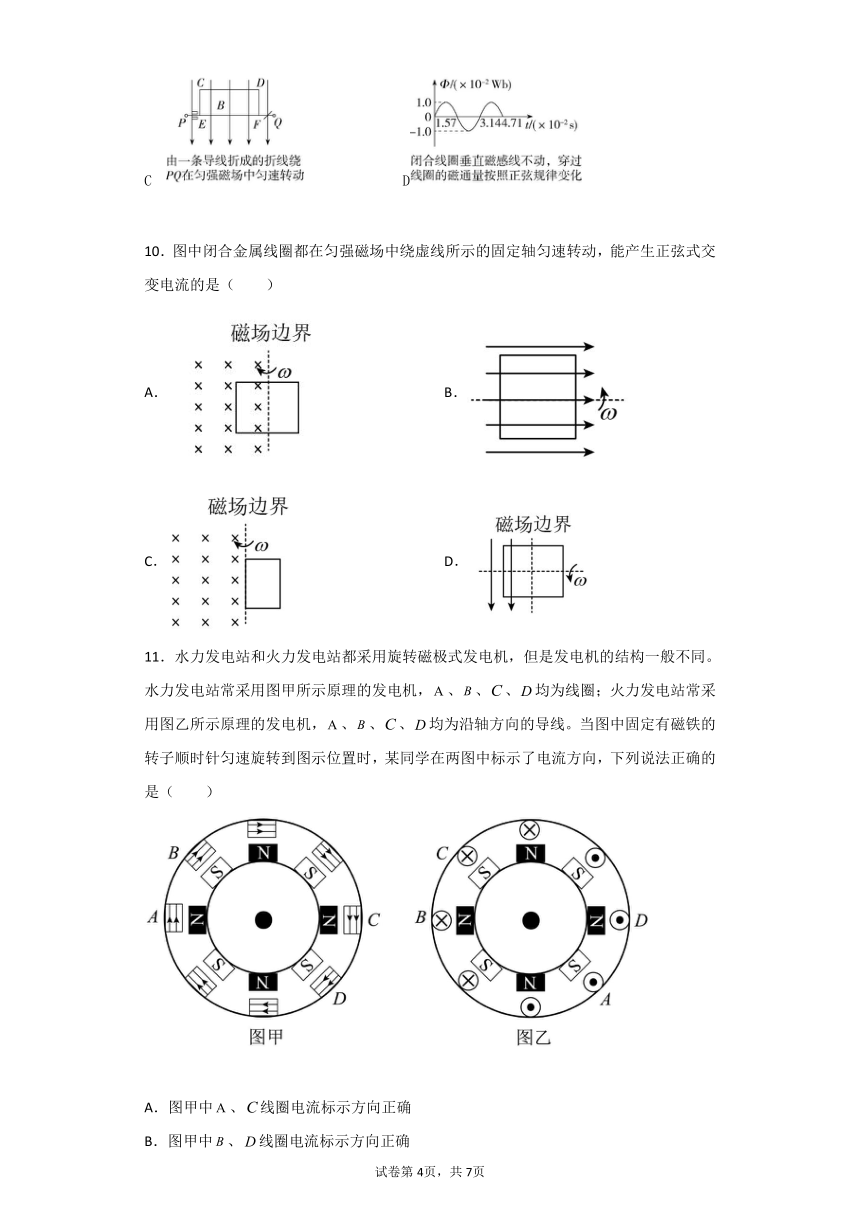

10．图中闭合金属线圈都在匀强磁场中绕虚线所示的固定轴匀速转动，能产生正弦式交变电流的是（ ）
A． B．
C． D．
11．水力发电站和火力发电站都采用旋转磁极式发电机，但是发电机的结构一般不同。水力发电站常采用图甲所示原理的发电机，、、、均为线圈；火力发电站常采用图乙所示原理的发电机，、、、均为沿轴方向的导线。当图中固定有磁铁的转子顺时针匀速旋转到图示位置时，某同学在两图中标示了电流方向，下列说法正确的是（ ）
A．图甲中、线圈电流标示方向正确
B．图甲中、线圈电流标示方向正确
C．图乙中、导线电流标示方向正确
D．图乙中、导线电流标示方向正确

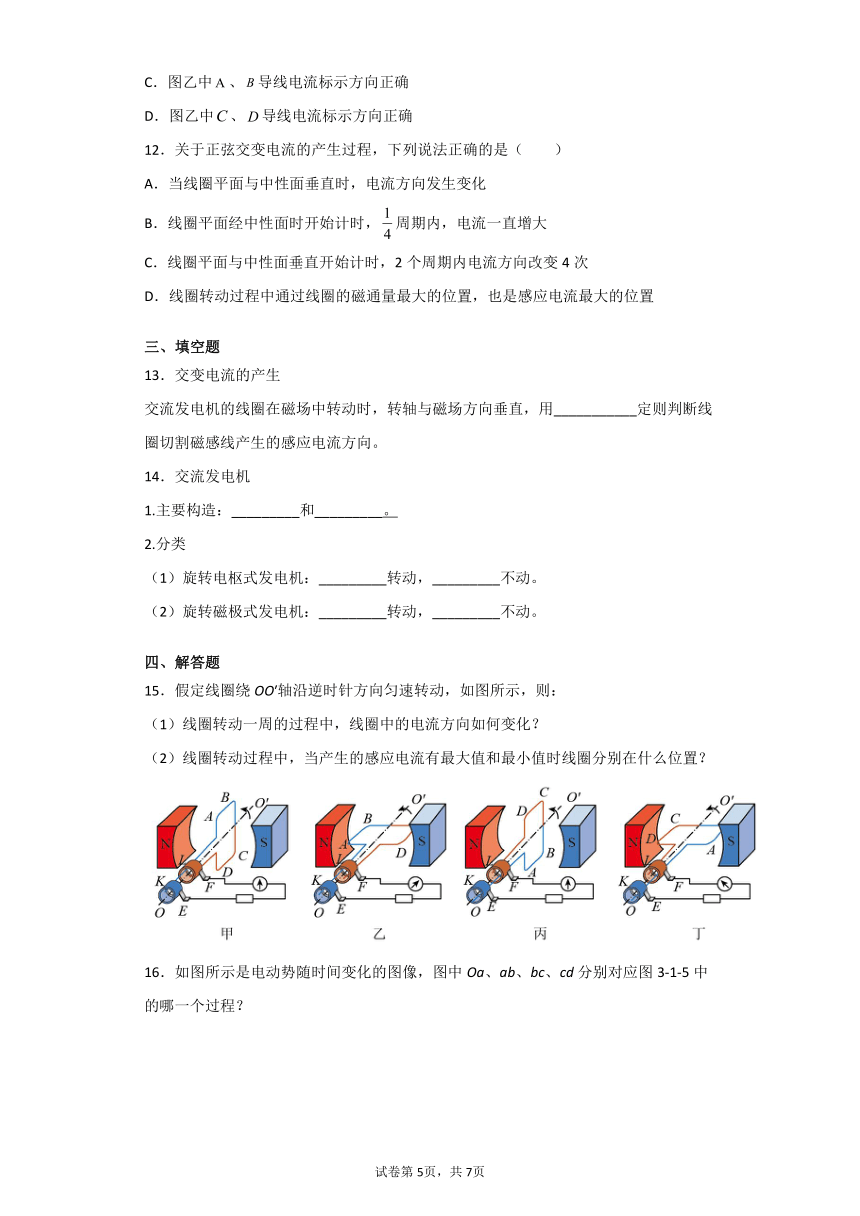

12．关于正弦交变电流的产生过程，下列说法正确的是（ ）
A．当线圈平面与中性面垂直时，电流方向发生变化
B．线圈平面经中性面时开始计时，周期内，电流一直增大
C．线圈平面与中性面垂直开始计时，2个周期内电流方向改变4次
D．线圈转动过程中通过线圈的磁通量最大的位置，也是感应电流最大的位置
三、填空题
13．交变电流的产生
交流发电机的线圈在磁场中转动时，转轴与磁场方向垂直，用___________定则判断线圈切割磁感线产生的感应电流方向。
14．交流发电机
1.主要构造：_________和_________。
2.分类
（1）旋转电枢式发电机：_________转动，_________不动。
（2）旋转磁极式发电机：_________转动，_________不动。
四、解答题
15．假定线圈绕OO′轴沿逆时针方向匀速转动，如图所示，则：
（1）线圈转动一周的过程中，线圈中的电流方向如何变化？
（2）线圈转动过程中，当产生的感应电流有最大值和最小值时线圈分别在什么位置？
16．如图所示是电动势随时间变化的图像，图中Oa、ab、bc、cd分别对应图3-1-5中的哪一个过程？
17．有人说，在下图中，导电线圈平面转到中性面的瞬间，穿过线圈的磁通量最大，因而线圈中产生的感应电动势最大；导电线圈平面跟中性面垂直的瞬间，穿过线圈的磁通量为零，因而线圈中产生的感应电动势为零。这种说法是否正确？为什么？
18．下列各情况中，线圈都以角速度绕图中的转动轴匀速转动，能产生交变电流的是哪些？请简述理由。
试卷第1页，共3页
试卷第10页，共1页
参考答案
1．A
2．C
3．D
4．C
5．C
6．A
7．B
8．B
9．ACD
10．AD
11．AC
12．BC
13．右手
14．电枢 磁体 电枢 磁极 磁极 电枢
15．
（1）根据右手定则可知各个过程的电流方向为
转动过程 电流方向
甲→乙 B→A→D→C
乙→丙 B→A→D→C
丙→丁 A→B→C→D
丁→甲 A→B→C→D
（2）线圈转到乙或丁位置时线圈中的感应电流最大。线圈转到甲或丙位置时线圈中感应电流最小，为零，此时线圈所处的平面称为中性面。
16．
电动势的图像中Oa段表示从中性面开始转动90°的过程，即过程图中a→b；
ab段表示从过程图中b→c；
bc段表示从过程图中c→d；
cd段表示从过程图中d→e；
17．这种说法不对。因为当线圈平面转到中性面的瞬间，穿过线圈的磁通量最大，此时穿过线圈的磁通量的变化率最小为零，故感应电动势为零；当线圈平面转到与中性面垂直的瞬间，穿过线圈的磁通量为零，根据法拉第电磁感应定律，则有线圈中磁通量的变化率最大，则线圈的感应电动势也最大。
18．产生交表电流的条件是线圈绕垂直于匀强磁场的转轴做匀速圆周运动。左上图，转轴与磁场平行，线圈在转动的过程中，线圈里始终没有磁通量，没有感应电流；右上图，线圈中磁通量随线圈的转动呈周期性的变化，能产生交表电流；左下图，线圈中磁通量随线圈的转动呈周期性的变化，能产生交表电流，右下图，线圈中磁通量随线圈的转动呈周期性的变化，能产生交表电流。
