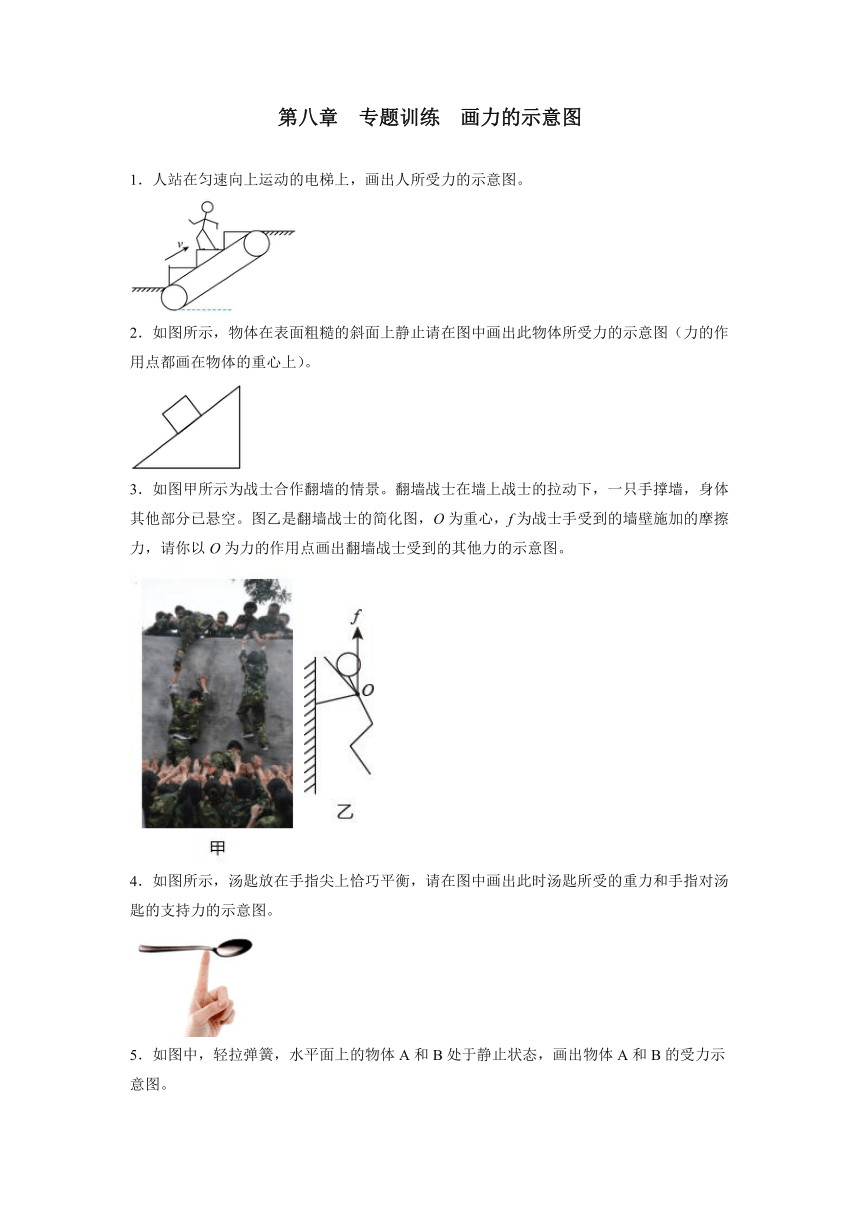

第八章 专题训练 画力的示意图
1．人站在匀速向上运动的电梯上，画出人所受力的示意图。
2．如图所示，物体在表面粗糙的斜面上静止请在图中画出此物体所受力的示意图（力的作用点都画在物体的重心上）。
3．如图甲所示为战士合作翻墙的情景。翻墙战士在墙上战士的拉动下，一只手撑墙，身体其他部分已悬空。图乙是翻墙战士的简化图，O为重心，f为战士手受到的墙壁施加的摩擦力，请你以O为力的作用点画出翻墙战士受到的其他力的示意图。
4．如图所示，汤匙放在手指尖上恰巧平衡，请在图中画出此时汤匙所受的重力和手指对汤匙的支持力的示意图。

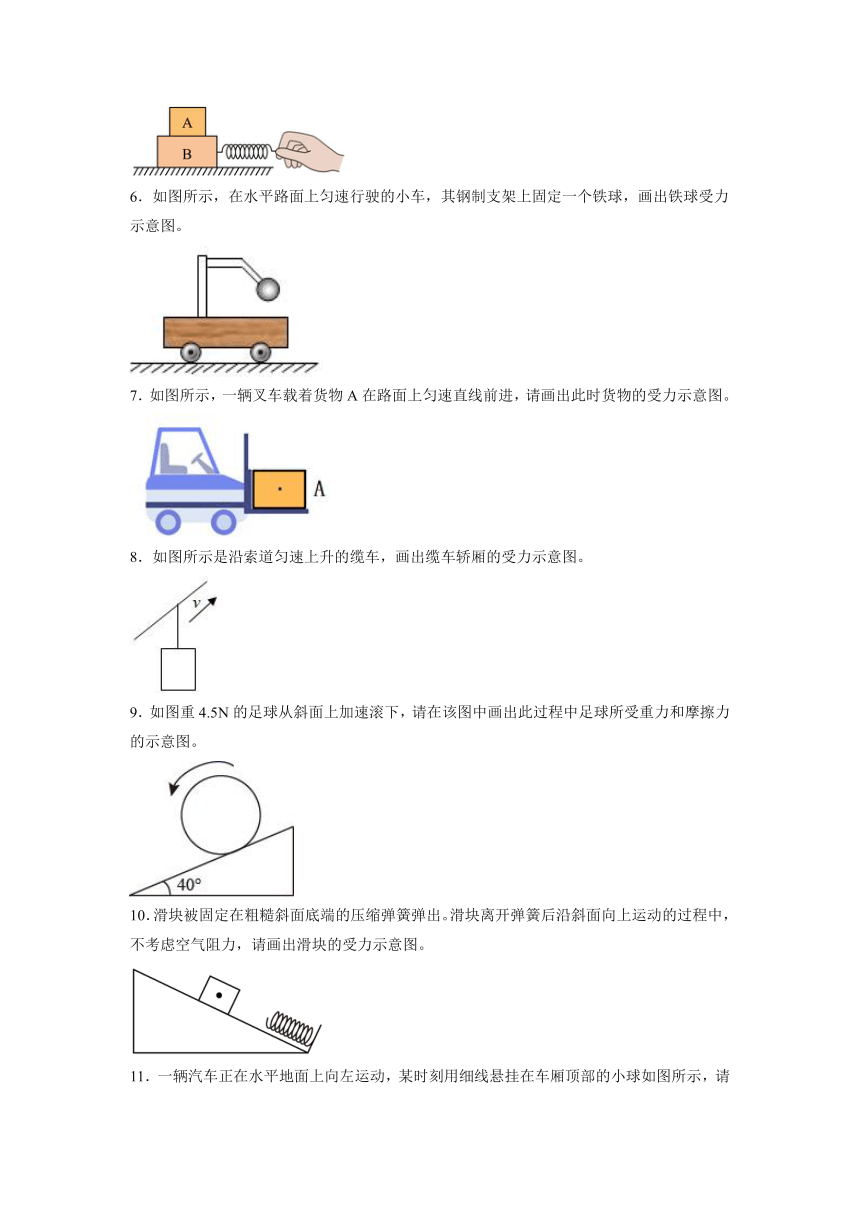

5．如图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A和B的受力示意图。
6．如图所示，在水平路面上匀速行驶的小车，其钢制支架上固定一个铁球，画出铁球受力示意图。
7．如图所示，一辆叉车载着货物A在路面上匀速直线前进，请画出此时货物的受力示意图。
8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。
9．如图重4.5N的足球从斜面上加速滚下，请在该图中画出此过程中足球所受重力和摩擦力的示意图。
10．滑块被固定在粗糙斜面底端的压缩弹簧弹出。滑块离开弹簧后沿斜面向上运动的过程中，不考虑空气阻力，请画出滑块的受力示意图。

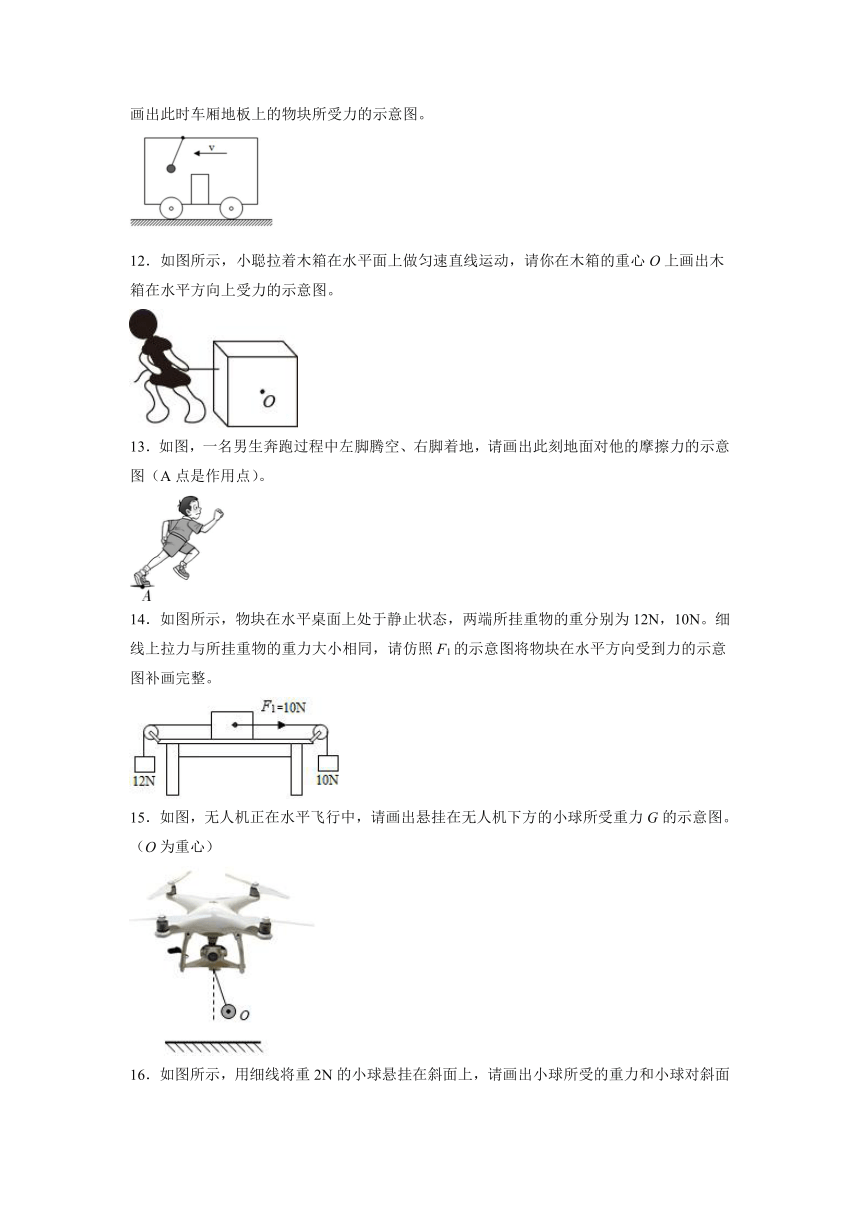

11．一辆汽车正在水平地面上向左运动，某时刻用细线悬挂在车厢顶部的小球如图所示，请画出此时车厢地板上的物块所受力的示意图。
12．如图所示，小聪拉着木箱在水平面上做匀速直线运动，请你在木箱的重心O上画出木箱在水平方向上受力的示意图。
13．如图，一名男生奔跑过程中左脚腾空、右脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。
14．如图所示，物块在水平桌面上处于静止状态，两端所挂重物的重分别为12N，10N。细线上拉力与所挂重物的重力大小相同，请仿照F1的示意图将物块在水平方向受到力的示意图补画完整。
15．如图，无人机正在水平飞行中，请画出悬挂在无人机下方的小球所受重力G的示意图。（O为重心）
16．如图所示，用细线将重2N的小球悬挂在斜面上，请画出小球所受的重力和小球对斜面压力的示意图。
17．如图所示，小明体重为600N，他乘坐电梯从五楼到一楼，当电梯匀速下降时，请在图中画出小明所受力的示意图。
18．如图所示，带支架的平板小车沿水平地面向右做直线运动，小球A用细线悬挂于支架右端，放在小车左端的物块B相对于小车始终静止。某时刻观察到细线偏离竖直方向角，请画出此时物块B受到的重力G和摩擦力F的示意图（力的作用点图中已标出）。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．见解析
18．
