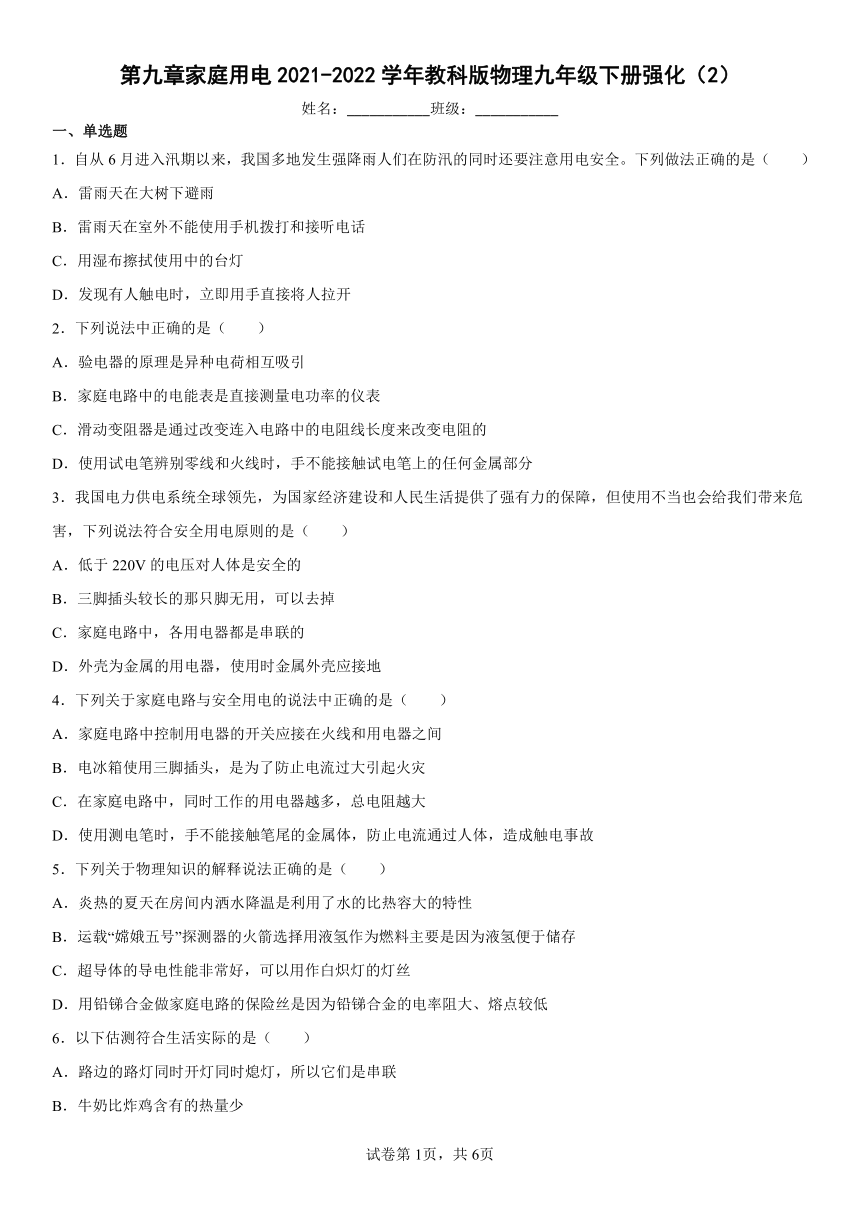

第九章家庭用电2021-2022学年教科版物理九年级下册强化（2）
姓名：___________班级：___________
一、单选题
1．自从6月进入汛期以来，我国多地发生强降雨人们在防汛的同时还要注意用电安全。下列做法正确的是（ ）
A．雷雨天在大树下避雨
B．雷雨天在室外不能使用手机拨打和接听电话
C．用湿布擦拭使用中的台灯
D．发现有人触电时，立即用手直接将人拉开
2．下列说法中正确的是（ ）
A．验电器的原理是异种电荷相互吸引
B．家庭电路中的电能表是直接测量电功率的仪表
C．滑动变阻器是通过改变连入电路中的电阻线长度来改变电阻的
D．使用试电笔辨别零线和火线时，手不能接触试电笔上的任何金属部分
3．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障，但使用不当也会给我们带来危害，下列说法符合安全用电原则的是（ ）
A．低于220V的电压对人体是安全的
B．三脚插头较长的那只脚无用，可以去掉
C．家庭电路中，各用电器都是串联的
D．外壳为金属的用电器，使用时金属外壳应接地
4．下列关于家庭电路与安全用电的说法中正确的是（ ）
A．家庭电路中控制用电器的开关应接在火线和用电器之间
B．电冰箱使用三脚插头，是为了防止电流过大引起火灾
C．在家庭电路中，同时工作的用电器越多，总电阻越大
D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故
5．下列关于物理知识的解释说法正确的是（ ）
A．炎热的夏天在房间内洒水降温是利用了水的比热容大的特性
B．运载“嫦娥五号”探测器的火箭选择用液氢作为燃料主要是因为液氢便于储存
C．超导体的导电性能非常好，可以用作白炽灯的灯丝
D．用铅锑合金做家庭电路的保险丝是因为铅锑合金的电率阻大、熔点较低
6．以下估测符合生活实际的是（ ）
A．路边的路灯同时开灯同时熄灯，所以它们是串联
B．牛奶比炸鸡含有的热量少
C．一盏普通日光灯工作时的电流约0.2A
D．人体安全电压为 36V

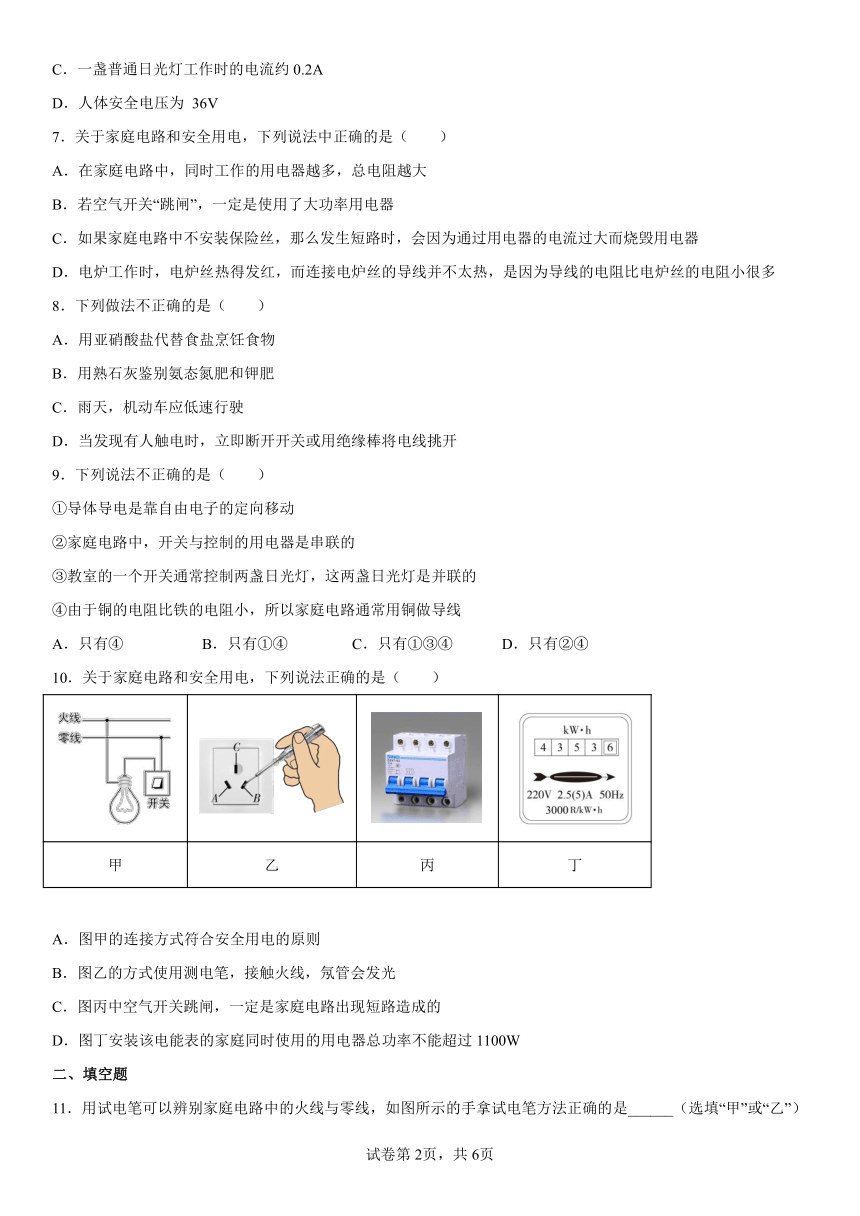

7．关于家庭电路和安全用电，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热，是因为导线的电阻比电炉丝的电阻小很多
8．下列做法不正确的是（ ）
A．用亚硝酸盐代替食盐烹饪食物
B．用熟石灰鉴别氨态氮肥和钾肥
C．雨天，机动车应低速行驶
D．当发现有人触电时，立即断开开关或用绝缘棒将电线挑开
9．下列说法不正确的是（ ）
①导体导电是靠自由电子的定向移动
②家庭电路中，开关与控制的用电器是串联的
③教室的一个开关通常控制两盏日光灯，这两盏日光灯是并联的
④由于铜的电阻比铁的电阻小，所以家庭电路通常用铜做导线
A．只有④ B．只有①④ C．只有①③④ D．只有②④
10．关于家庭电路和安全用电，下列说法正确的是（ ）
甲 乙 丙 丁
A．图甲的连接方式符合安全用电的原则
B．图乙的方式使用测电笔，接触火线，氖管会发光
C．图丙中空气开关跳闸，一定是家庭电路出现短路造成的
D．图丁安装该电能表的家庭同时使用的用电器总功率不能超过1100W
二、填空题

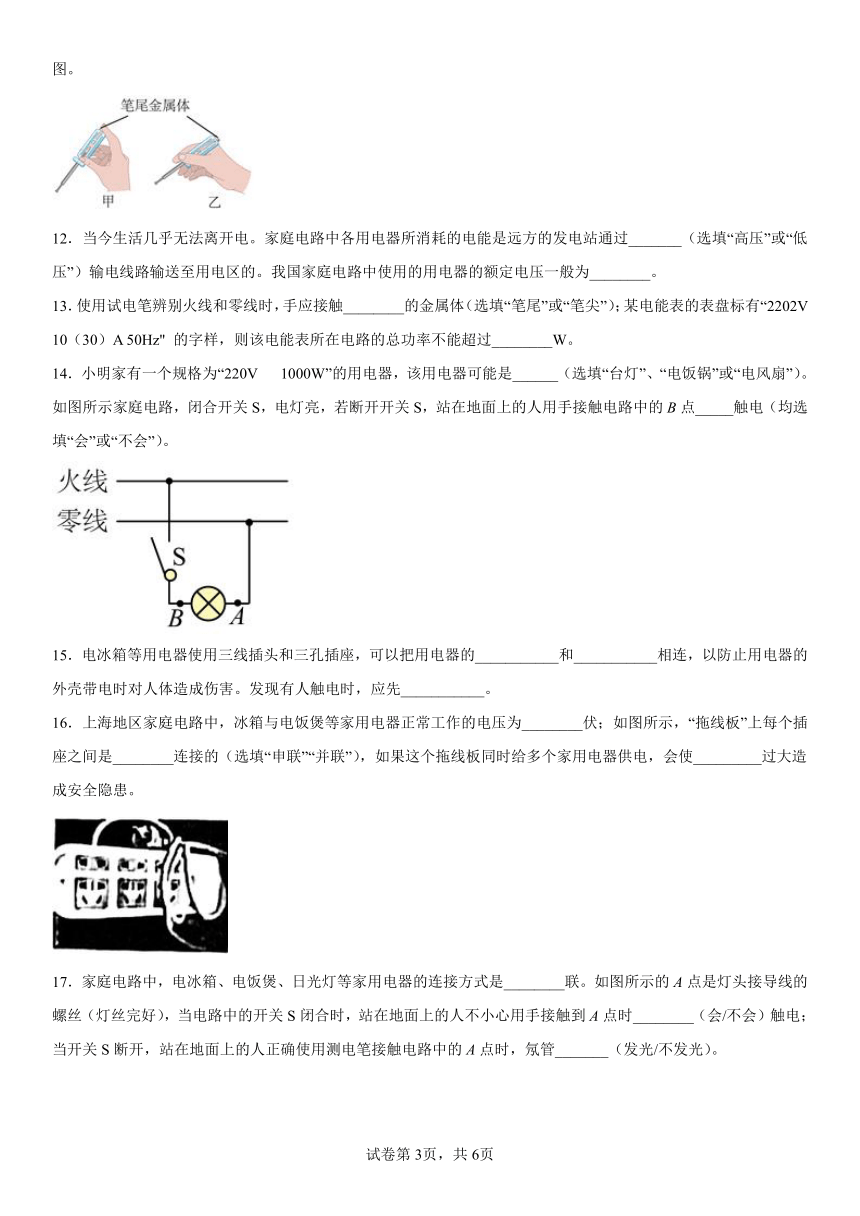

11．用试电笔可以辨别家庭电路中的火线与零线，如图所示的手拿试电笔方法正确的是______（选填“甲”或“乙”）图。
12．当今生活几乎无法离开电。家庭电路中各用电器所消耗的电能是远方的发电站通过_______（选填“高压”或“低压”）输电线路输送至用电区的。我国家庭电路中使用的用电器的额定电压一般为________。
13．使用试电笔辨别火线和零线时，手应接触________的金属体（选填“笔尾”或“笔尖”）；某电能表的表盘标有“2202V 10（30）A 50Hz" 的字样，则该电能表所在电路的总功率不能超过________W。
14．小明家有一个规格为“220V 1000W”的用电器，该用电器可能是______（选填“台灯”、“电饭锅”或“电风扇”）。如图所示家庭电路，闭合开关S，电灯亮，若断开开关S，站在地面上的人用手接触电路中的B点_____触电（均选填“会”或“不会”）。
15．电冰箱等用电器使用三线插头和三孔插座，可以把用电器的___________和___________相连，以防止用电器的外壳带电时对人体造成伤害。发现有人触电时，应先___________。
16．上海地区家庭电路中，冰箱与电饭煲等家用电器正常工作的电压为________伏；如图所示，“拖线板”上每个插座之间是________连接的（选填“申联”“并联”），如果这个拖线板同时给多个家用电器供电，会使_________过大造成安全隐患。
17．家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是________联。如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S闭合时，站在地面上的人不小心用手接触到A点时________（会/不会）触电；当开关S断开，站在地面上的人正确使用测电笔接触电路中的A点时，氖管_______（发光/不发光）。

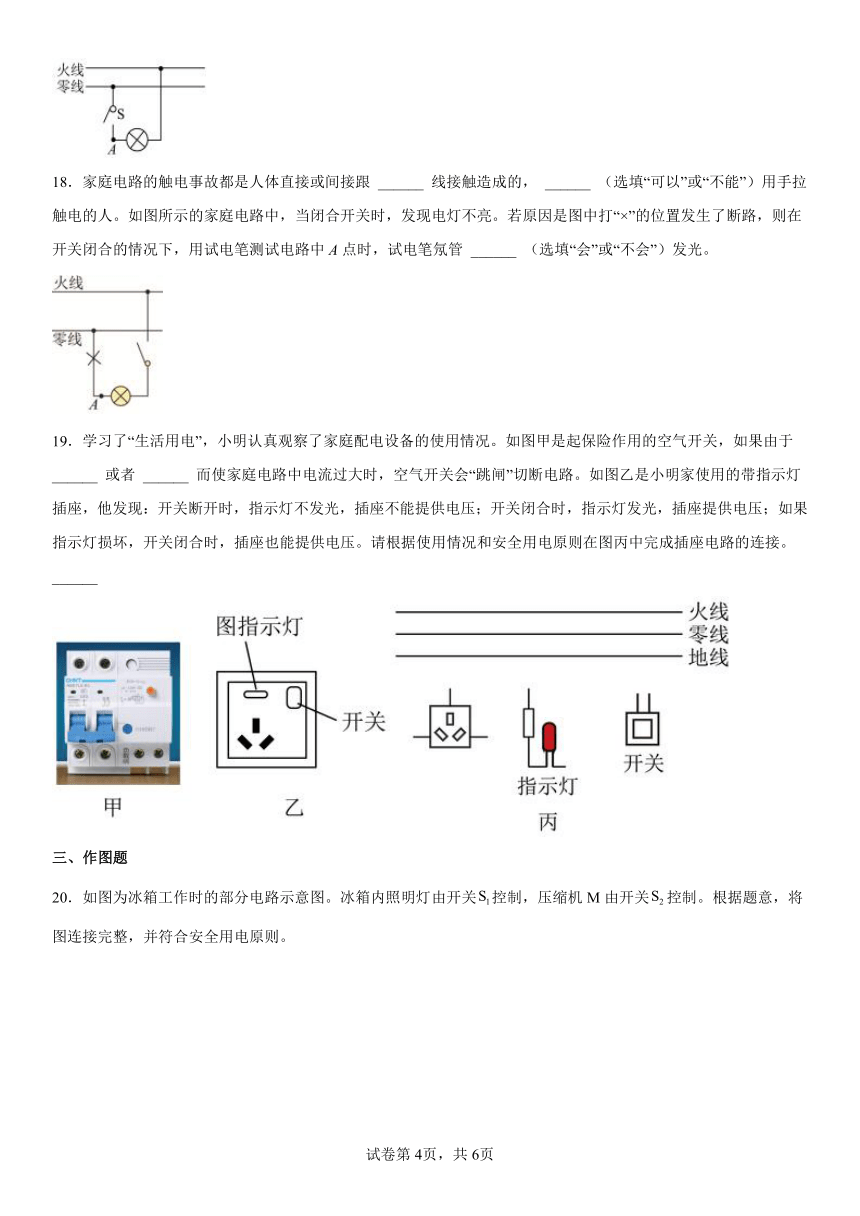

18．家庭电路的触电事故都是人体直接或间接跟 ______ 线接触造成的， ______ （选填“可以”或“不能”）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 ______ （选填“会”或“不会”）发光。
19．学习了“生活用电”，小明认真观察了家庭配电设备的使用情况。如图甲是起保险作用的空气开关，如果由于 ______ 或者 ______ 而使家庭电路中电流过大时，空气开关会“跳闸”切断电路。如图乙是小明家使用的带指示灯插座，他发现：开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压；如果指示灯损坏，开关闭合时，插座也能提供电压。请根据使用情况和安全用电原则在图丙中完成插座电路的连接。 ______
三、作图题
20．如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关控制，压缩机M由开关控制。根据题意，将图连接完整，并符合安全用电原则。
21．如图所示的家庭电路中，在A处或B处画出控制电灯的开关；图中是三孔插座的背面接线柱，把请这个插座接入电路中。
四、简答题
22．假期里，小明随爸爸回老家看望爷爷和奶奶，他们准备给两位老人家里安装一台空调．爸爸说，要安装空调，还需要将原来老化的较细的导线换成较粗的导线．请你说说如果仍用原来的导线安装空调会有什么安全隐患____，为什么_____？
23．家庭电路中的保险丝熔断或空气开关“跳闸”后，能否立即更换保险丝或使空气开关复位，恢复供电？应该怎么办？
24．如图是我们夏天常用的电蚊香器，接通电源后发热体就会给固体药品加热，我们就可以安稳地睡觉了，根据上面描述请回答下列问题：
（1）电蚊香器是利用什么原理工作的？
（2）为甚给电蚊香器通电一段时间后，蚊香片的气味会更浓？
（3）电蚊香器的电源插头为什么可以使用两脚插头？
25．如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题：
（1） 三脚插头中较长的脚 E 与空调的什么部位相连？
（2） 针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法．
试卷第页，共页
试卷第1页，共3页
参考答案：
1．B
2．C
3．D
4．A
5．D
6．C
7．D
8．A
9．B
10．D
11．甲
12． 高压 220V
13． 笔尾 6600
14． 电饭锅 不会
15． 外壳 地线 断开电源
16． 220 并联 电流
17． 并 不会 发光
18． 火 不能 会
19． 短路 总功率过大
20．
21．
22． 容易引起火灾 安装空调后，使电路的总功率变大，而电源电压不变，由 可以知道电路中的电流变大；如果仍用原来的导线,电阻较细、电阻较大,根据焦耳定律 可以知道,在同样的时间内,电流通过导线产生较多的热量,容易烧坏绝缘皮而引起火灾．
23．不能。要先找到发生故障的原因，排除之后再恢复供电。
24．（1）电流的热效应；（2）温度越高扩散越快（温度越高分子运动越快或越激烈）；（3）外壳是绝缘体
25．（1）三脚插头中较长的脚E与空调的外壳相连．（2）节约电能的方法：人走灯灭；夏天把空调温度设置的高一些．
