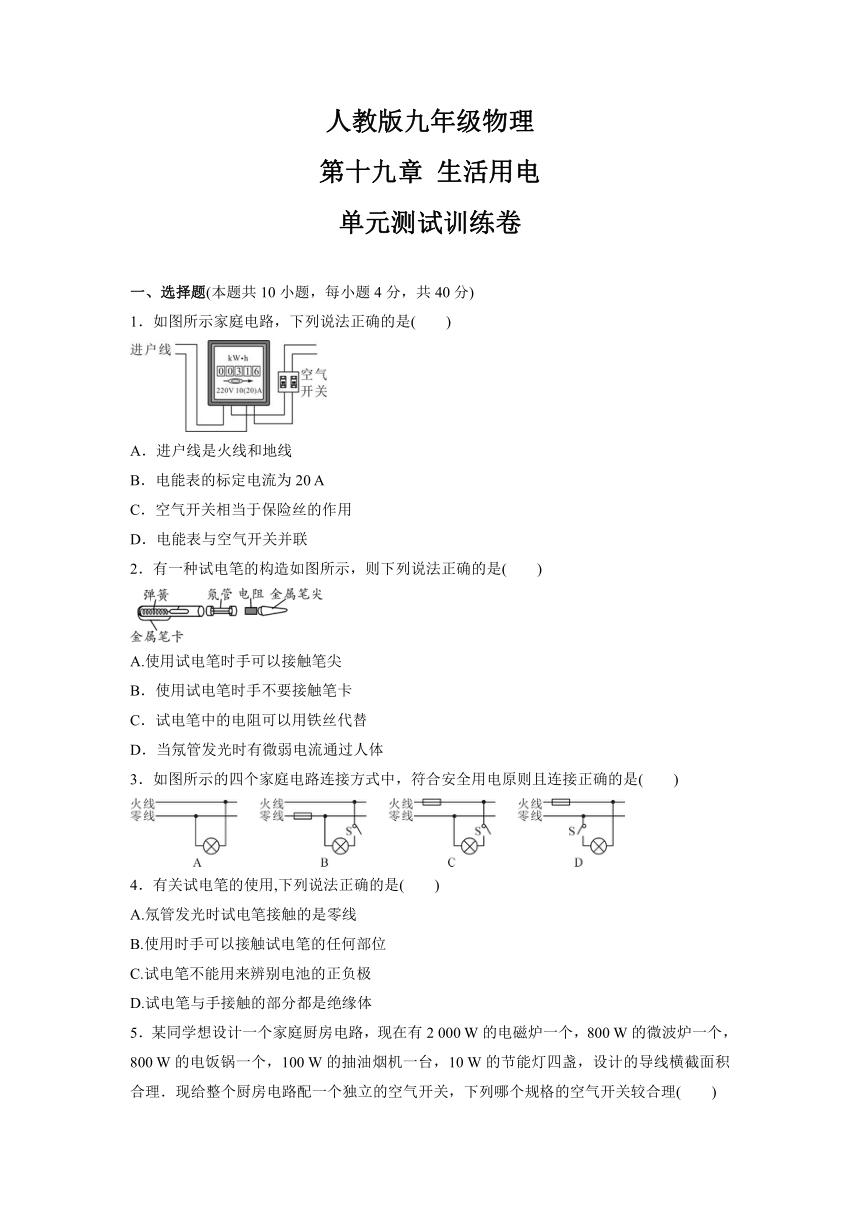

人教版九年级物理
第十九章 生活用电
单元测试训练卷
一、选择题(本题共10小题，每小题4分，共40分)
1．如图所示家庭电路，下列说法正确的是( )
A．进户线是火线和地线
B．电能表的标定电流为20 A
C．空气开关相当于保险丝的作用
D．电能表与空气开关并联
2．有一种试电笔的构造如图所示，则下列说法正确的是( )
A.使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
3．如图所示的四个家庭电路连接方式中，符合安全用电原则且连接正确的是( )
4．有关试电笔的使用,下列说法正确的是(　　)
A.氖管发光时试电笔接触的是零线
B.使用时手可以接触试电笔的任何部位
C.试电笔不能用来辨别电池的正负极
D.试电笔与手接触的部分都是绝缘体
5．某同学想设计一个家庭厨房电路，现在有2 000 W的电磁炉一个，800 W的微波炉一个，800 W的电饭锅一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，下列哪个规格的空气开关较合理(　　)
A． 16 A B． 20 A
C． 32 A D． 40 A

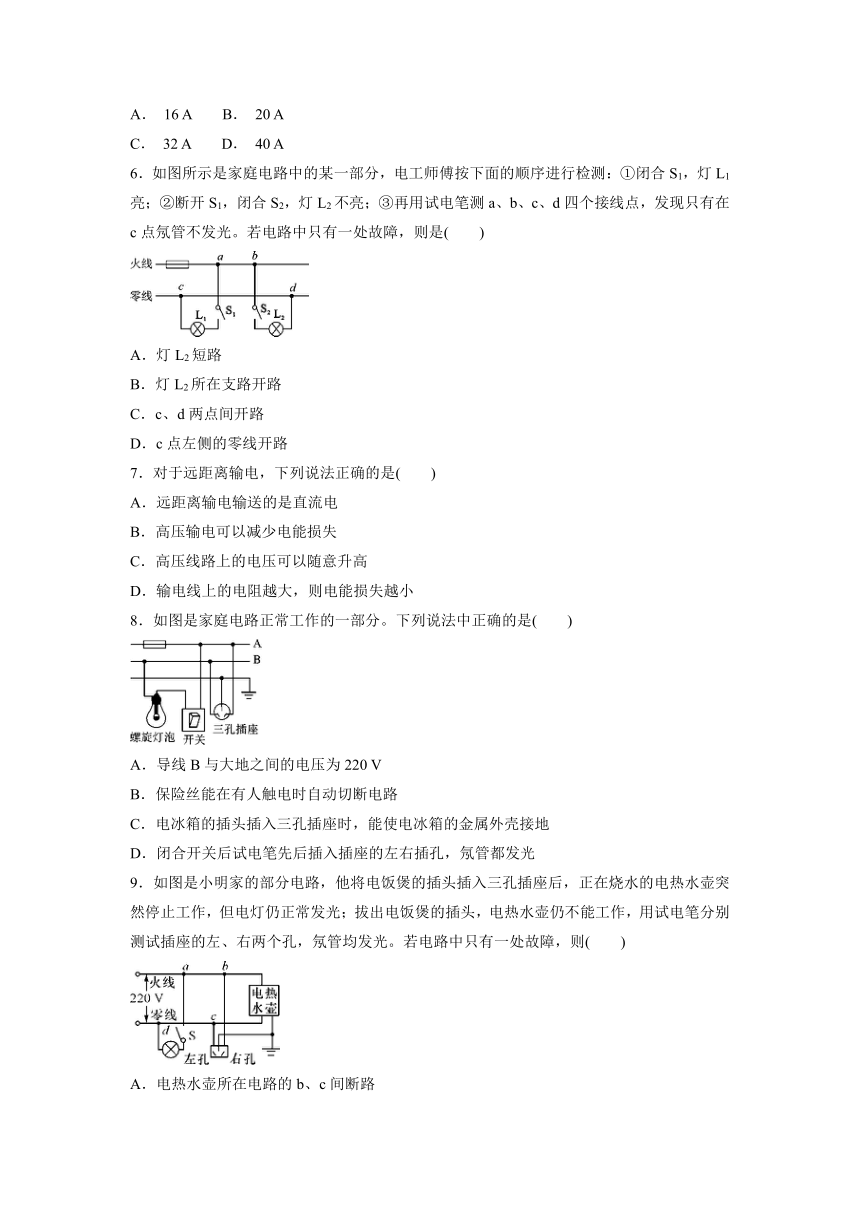

6．如图所示是家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用试电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是(　　)
A．灯L2短路
B．灯L2所在支路开路
C．c、d两点间开路
D．c点左侧的零线开路
7．对于远距离输电，下列说法正确的是(　　)
A．远距离输电输送的是直流电
B．高压输电可以减少电能损失
C．高压线路上的电压可以随意升高
D．输电线上的电阻越大，则电能损失越小
8．如图是家庭电路正常工作的一部分。下列说法中正确的是(　　)
A．导线B与大地之间的电压为220 V
B．保险丝能在有人触电时自动切断电路
C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
D．闭合开关后试电笔先后插入插座的左右插孔，氖管都发光
9．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光；拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右两个孔，氖管均发光。若电路中只有一处故障，则(　　)
A．电热水壶所在电路的b、c间断路
B．插座的接地线断路
C．电路的c、d间导线断路
D．电路的a、b间导线断路

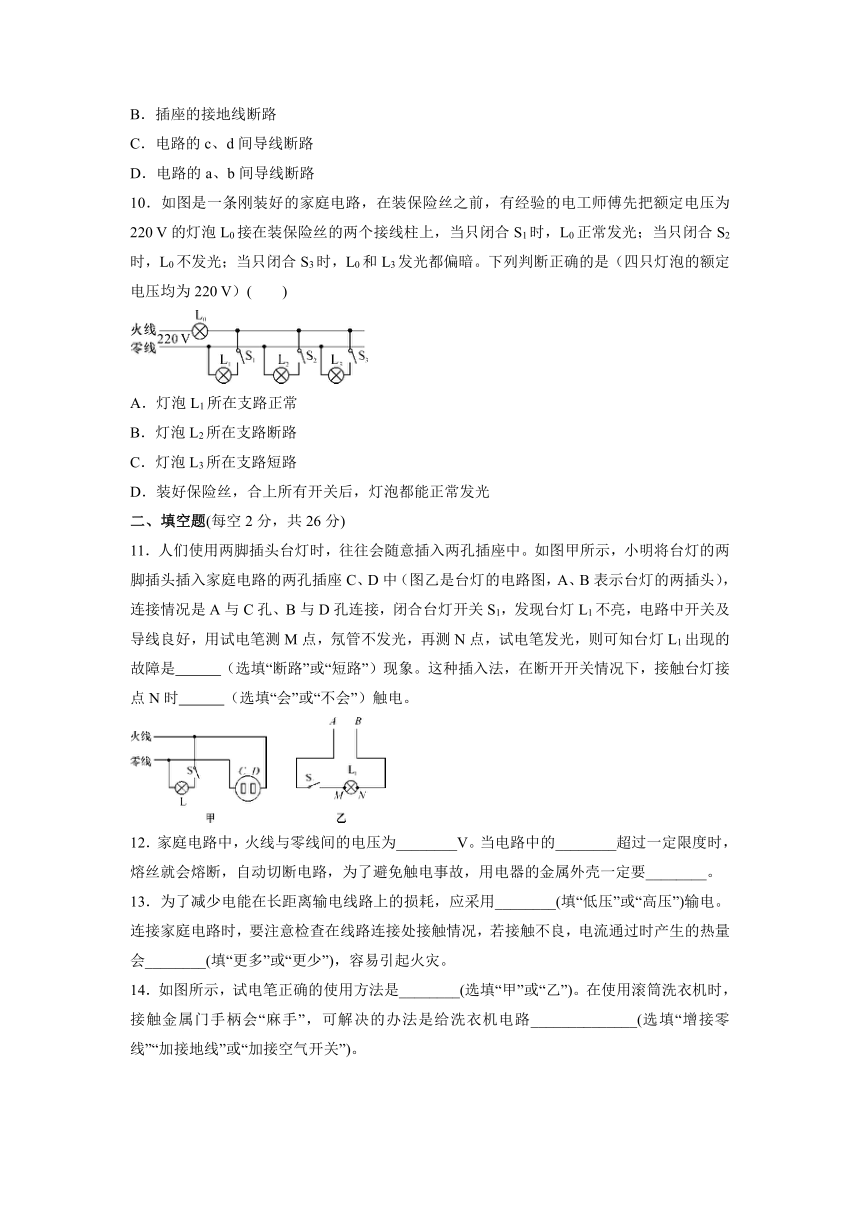

10．如图是一条刚装好的家庭电路，在装保险丝之前，有经验的电工师傅先把额定电压为220 V的灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0正常发光；当只闭合S2时，L0不发光；当只闭合S3时，L0和L3发光都偏暗。下列判断正确的是（四只灯泡的额定电压均为220 V）(　　)
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
二、填空题(每空2分，共26分)
11．人们使用两脚插头台灯时，往往会随意插入两孔插座中。如图甲所示，小明将台灯的两脚插头插入家庭电路的两孔插座C、D中（图乙是台灯的电路图，A、B表示台灯的两插头），连接情况是A与C孔、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用试电笔测M点，氖管不发光，再测N点，试电笔发光，则可知台灯L1出现的故障是　 　（选填“断路”或“短路”）现象。这种插入法，在断开开关情况下，接触台灯接点N时　 　（选填“会”或“不会”）触电。
　　
12．家庭电路中，火线与零线间的电压为________V。当电路中的________超过一定限度时，熔丝就会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要________。
13．为了减少电能在长距离输电线路上的损耗，应采用________(填“低压”或“高压”)输电。连接家庭电路时，要注意检查在线路连接处接触情况，若接触不良，电流通过时产生的热量会________(填“更多”或“更少”)，容易引起火灾。
14．如图所示，试电笔正确的使用方法是________(选填“甲”或“乙”)。在使用滚筒洗衣机时，接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路______________(选填“增接零线”“加接地线”或“加接空气开关”)。
甲 乙
15．为安全用电，家庭电路中的空气开关应装在__ __线上；空气开关“跳闸”后，受它控制的电路处于__ __(填“短路”“断路”或“通路”)状态；验电笔__ __(填“能”或“不能”)区分零线与接地线。
16．如果家庭电路出现故障，电工师傅进行检查时，在甲、乙两图中不会造成触电事故的是 。如果发现故障，需要用试电笔进行检查，在丙、丁两种使用方法中，正确的是 。
三、作图题(10分)
17．如图甲所示，是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。
18. 投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮。
四、综合应用题(每题12分，共24分)
19．小灯泡作为中学最常使用的电学元件之一，通常认为其电阻不随温度而发生变化，但在实际应用中其电阻并非定值，现设计一个测量某种型号小灯泡I U图像的电路如图甲所示，电源电压恒为6 V，滑动变阻器最大电阻为30 Ω。
　
(1)当开关S1、S2均闭合，滑片处于a端时，求电流表A1的示数。
(2)当开关S1闭合、S2断开，滑片离a端处时，电流表A2的示数为0.2 A，求此时小灯泡的电阻。
(3)在开关S1闭合、S2断开的情况下，某同学描绘出小灯泡I U图像如图乙所示，求图乙中C点对应的电路中滑动变阻器接入电路的阻值大小和滑动变阻器消耗的电功率。
20. 一台热水器，内部简化电路如图所示，R1和R2均为电热丝，R1＝88 Ω，R2＝22 Ω。
(1)当闭合开关S1，并将S2拨至位置a时，热水器处于高温挡(选填“低温挡”“中温挡”或“高温挡”)。
(2)求低温挡正常工作5 min电热丝产生的热量。
(3)求中温挡正常工作时热水器的功率。
参考答案
一、选择题
1-5CDCCB 6-10CBCCB
二、填空题
11．断路 会
12. 220 电流 接地
13．高压 更多
14．乙 加接地线
15．火 断路 不能
16．甲 丁
三、作图题
17．解：如图所示
18. 解：如图所示
四、综合应用题
19. 解：(1)当开关S1、S2均闭合，滑片处于a端时，电路为滑动变阻器最大阻值的简单电路，电流表A1测电路中的电流，由欧姆定律可得，电流表A1的示数I1＝＝＝0.2 A。
(2)当开关S1闭合、S2断开，滑片离a端处时，灯泡与变阻器串联，电流表A2测电路中的电流，电路中的总电阻R总＝＝＝30 Ω，此时变阻器接入电路中的电阻R′＝(1－)R＝×30 Ω＝20 Ω，所以，此时小灯泡的电阻RL＝R总－R′＝30 Ω－20 Ω＝10 Ω。
(3)在开关S1闭合、S2断开的情况下，由图乙可知，图中C点灯泡两端的电压UL＝3.9 V，通过灯泡的电流IL＝0.3 A，所以变阻器两端的电压UR＝U－UL＝6 V－3.9 V＝2.1 V，变阻器接入电路中的电阻R″＝＝＝＝7 Ω，此时滑动变阻器消耗的电功率PR＝URIR＝URIL＝2.1 V×0.3 A＝0.63 W。
20. 解：(1)当闭合开关S1，并将S2拨至位置a时，R1和R2并联接入电路，电压一定，由P＝知，此时电路中的总电阻最小，电路消耗功率最大，热水器处于高温挡。
(2)由P＝可知，当断开S1，并将S2拨至位置b时，R1和R2串联接入电路，此时电路中总电阻最大，电压一定，由P＝知，电路消耗功率最小，热水器处于低温挡，
此时热水器正常工作5 min电热丝产生的热量Q＝t＝×5×60 s＝1.32×105 J。
(3)由P＝可知，当闭合开关S1，S2拨至位置b时，电路为R1的基本电路，热水器处于中温挡，
此时电路的功率P中＝＝＝550 W。
