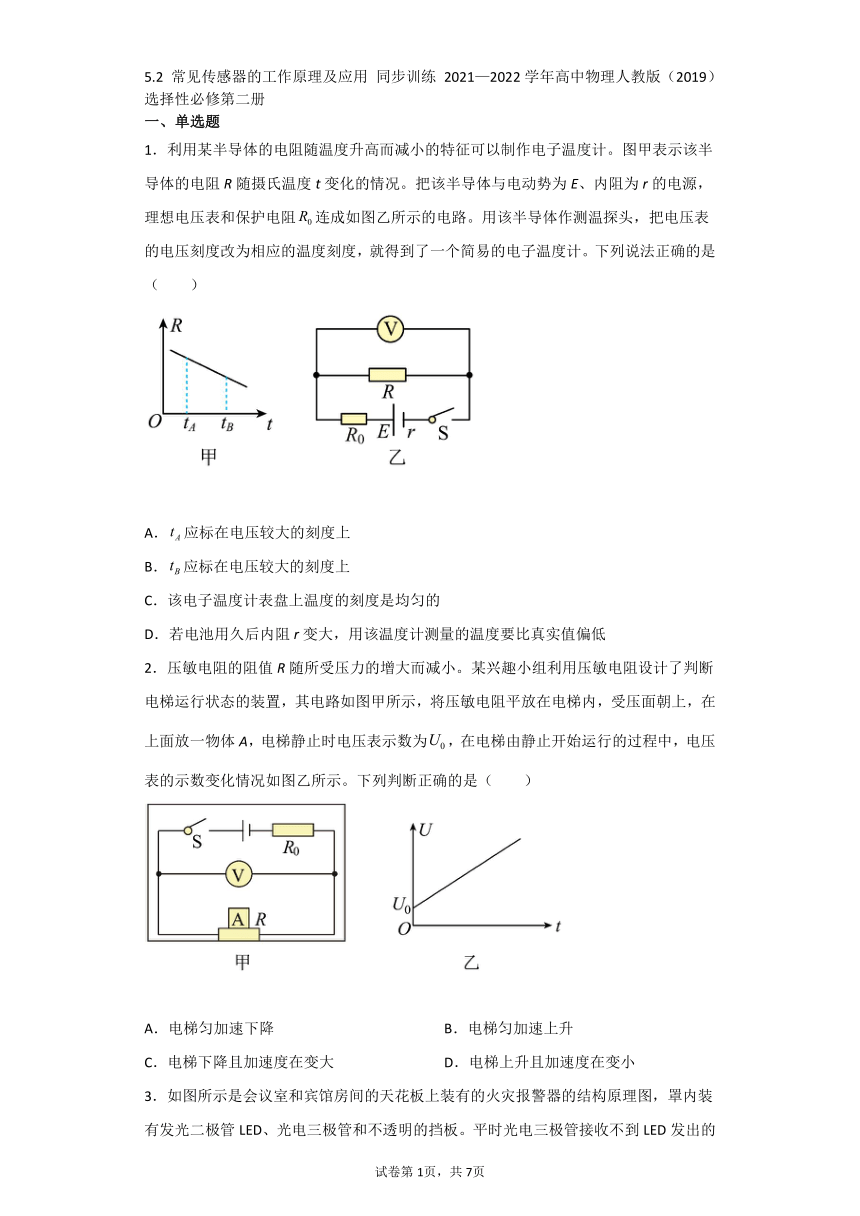

5.2 常见传感器的工作原理及应用 同步训练 2021—2022学年高中物理人教版（2019）选择性必修第二册
一、单选题
1．利用某半导体的电阻随温度升高而减小的特征可以制作电子温度计。图甲表示该半导体的电阻R随摄氏温度t变化的情况。把该半导体与电动势为E、内阻为r的电源，理想电压表和保护电阻连成如图乙所示的电路。用该半导体作测温探头，把电压表的电压刻度改为相应的温度刻度，就得到了一个简易的电子温度计。下列说法正确的是（ ）
A．应标在电压较大的刻度上
B．应标在电压较大的刻度上
C．该电子温度计表盘上温度的刻度是均匀的
D．若电池用久后内阻r变大，用该温度计测量的温度要比真实值偏低
2．压敏电阻的阻值R随所受压力的增大而减小。某兴趣小组利用压敏电阻设计了判断电梯运行状态的装置，其电路如图甲所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体A，电梯静止时电压表示数为，在电梯由静止开始运行的过程中，电压表的示数变化情况如图乙所示。下列判断正确的是（ ）
A．电梯匀加速下降 B．电梯匀加速上升
C．电梯下降且加速度在变大 D．电梯上升且加速度在变小
3．如图所示是会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图，罩内装有发光二极管LED、光电三极管和不透明的挡板。平时光电三极管接收不到LED发出的光，呈现高电阻状态。发生火灾时，下列说法正确的是（ ）
A．进入罩内的烟雾遮挡了光线，使光电三极管电阻更大，检测电路检测出变化发出警报
B．光电三极管温度升高，电阻变小，检测电路检测出变化发出警报
C．进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，检测电路检测出变化发出警报
D．以上说法均不正确
4．如图所示，厚度为、宽为的金属导体板放在垂直于它的磁感应强度为的匀强磁场中，当电流通过金属导体板时，在金属导体板的上侧面和下侧面之间会产生电势差，这种现象称为霍尔效应。实验表明，电势差、电流和的关系为，式中的比例系数称为霍尔系数。下列说法正确的是（ ）
A．达到稳定的状态时，金属导体板上侧面的电势一定高于下侧面的电势
B．达到稳定的状态时，金属导体板上侧面的电势一定低于下侧面的电势
C．增大导体的厚度时，之间的电势差将变大
D．增大磁感应强度时，之间的电势差将变小

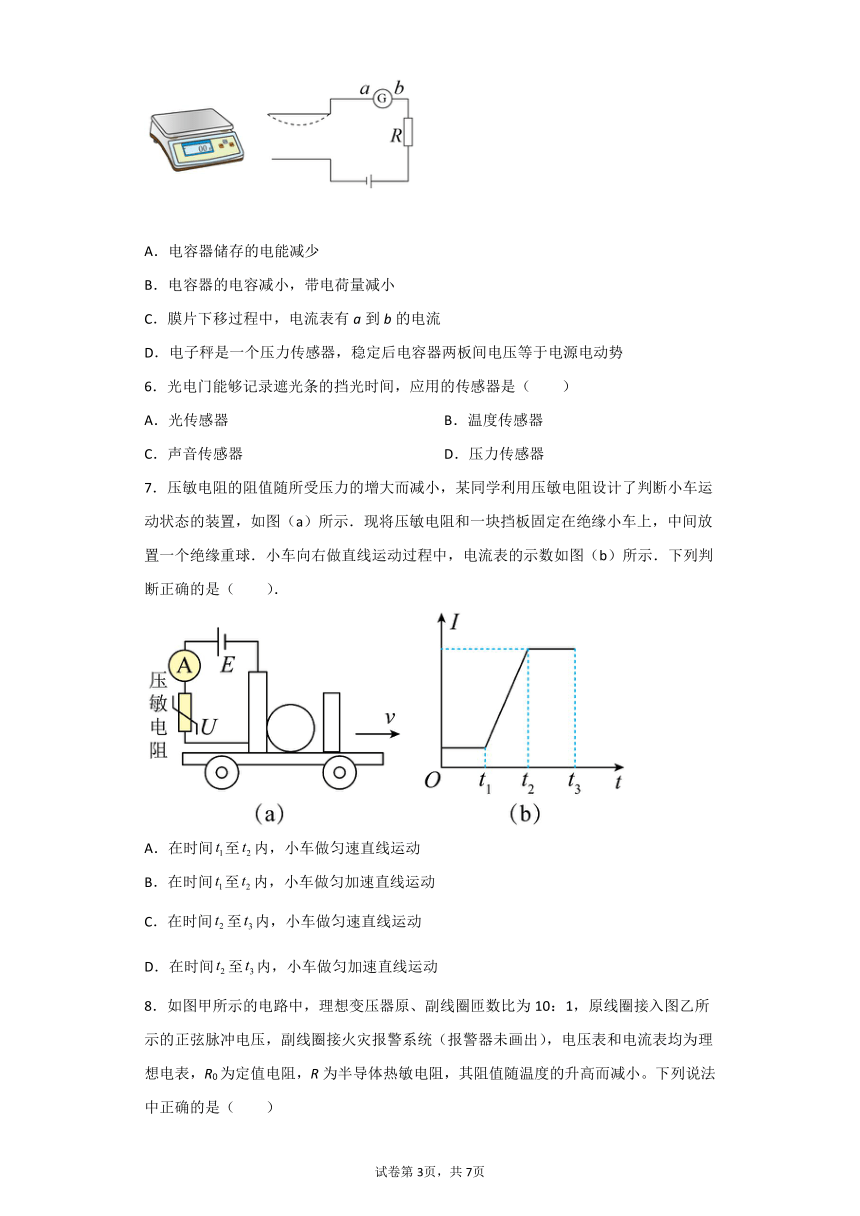

5．随着生活水平的提高，电子秤已经成为日常生活中不可或缺的一部分，电子秤的种类也有很多，如图所示是用平行板电容器制成的厨房用电子秤及其电路简图。称重时，把物体放到电子秤面板上，压力作用会导致平行板上层膜片电极下移。则（ ）
A．电容器储存的电能减少
B．电容器的电容减小，带电荷量减小
C．膜片下移过程中，电流表有a到b的电流
D．电子秤是一个压力传感器，稳定后电容器两板间电压等于电源电动势
6．光电门能够记录遮光条的挡光时间，应用的传感器是（ ）
A．光传感器 B．温度传感器
C．声音传感器 D．压力传感器
7．压敏电阻的阻值随所受压力的增大而减小，某同学利用压敏电阻设计了判断小车运动状态的装置，如图（a）所示．现将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表的示数如图（b）所示．下列判断正确的是（ ）．
A．在时间至内，小车做匀速直线运动
B．在时间至内，小车做匀加速直线运动
C．在时间至内，小车做匀速直线运动
D．在时间至内，小车做匀加速直线运动

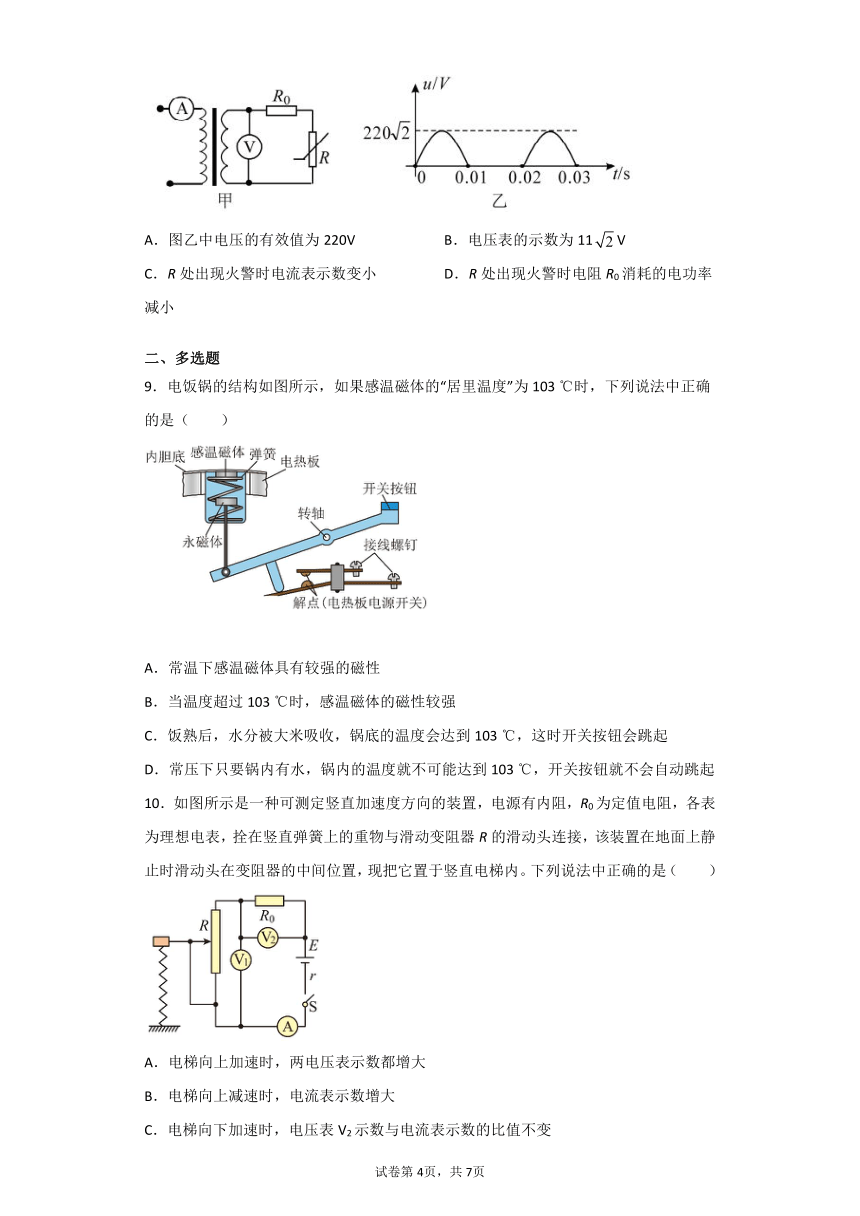

8．如图甲所示的电路中，理想变压器原、副线圈匝数比为10：1，原线圈接入图乙所示的正弦脉冲电压，副线圈接火灾报警系统（报警器未画出），电压表和电流表均为理想电表，R0为定值电阻，R为半导体热敏电阻，其阻值随温度的升高而减小。下列说法中正确的是（ ）
A．图乙中电压的有效值为220V B．电压表的示数为11V
C．R处出现火警时电流表示数变小 D．R处出现火警时电阻R0消耗的电功率减小
二、多选题
9．电饭锅的结构如图所示，如果感温磁体的“居里温度”为103 ℃时，下列说法中正确的是（ ）
A．常温下感温磁体具有较强的磁性
B．当温度超过103 ℃时，感温磁体的磁性较强
C．饭熟后，水分被大米吸收，锅底的温度会达到103 ℃，这时开关按钮会跳起
D．常压下只要锅内有水，锅内的温度就不可能达到103 ℃，开关按钮就不会自动跳起
10．如图所示是一种可测定竖直加速度方向的装置，电源有内阻，R0为定值电阻，各表为理想电表，拴在竖直弹簧上的重物与滑动变阻器R的滑动头连接，该装置在地面上静止时滑动头在变阻器的中间位置，现把它置于竖直电梯内。下列说法中正确的是（ ）
A．电梯向上加速时，两电压表示数都增大
B．电梯向上减速时，电流表示数增大
C．电梯向下加速时，电压表V2示数与电流表示数的比值不变
D．电梯向下减速时，电压表V1示数的变化量与电流表示数的变化量的比值的绝对值减小

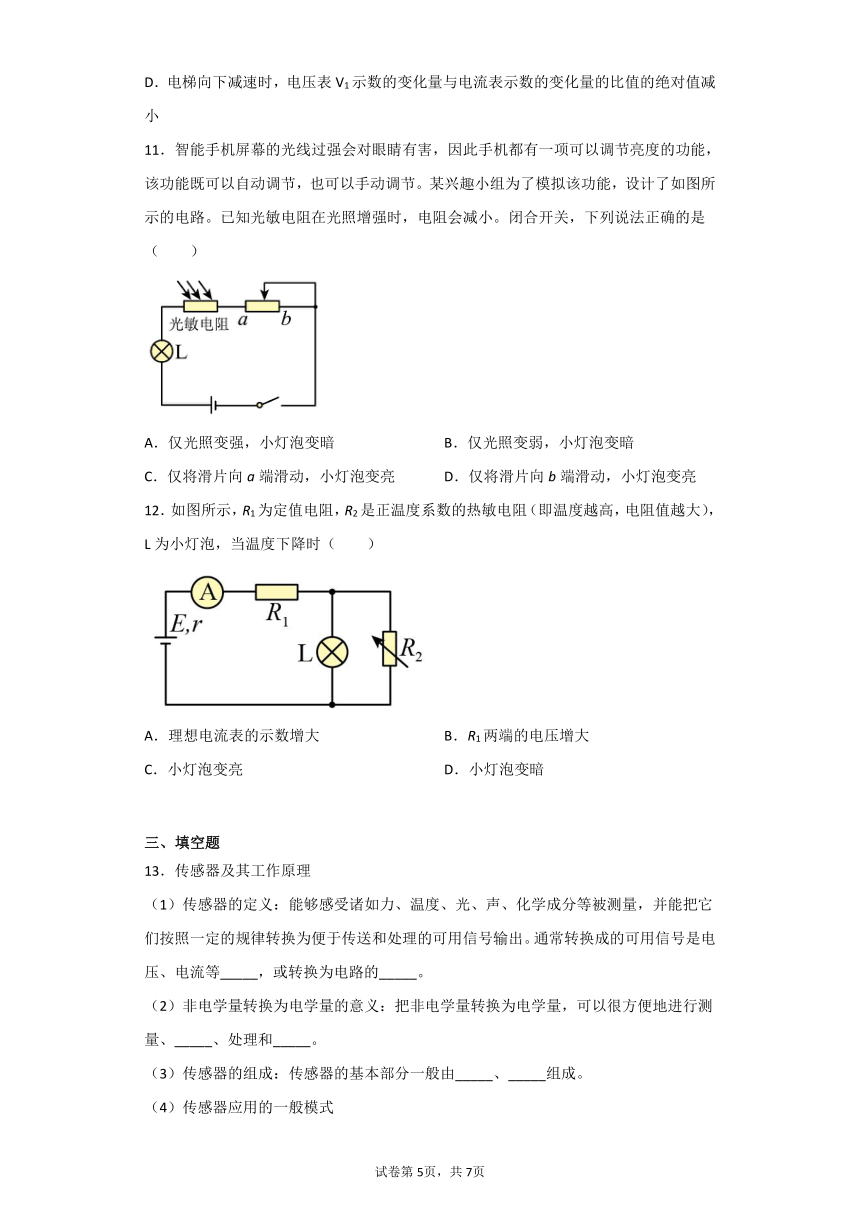

11．智能手机屏幕的光线过强会对眼睛有害，因此手机都有一项可以调节亮度的功能，该功能既可以自动调节，也可以手动调节。某兴趣小组为了模拟该功能，设计了如图所示的电路。已知光敏电阻在光照增强时，电阻会减小。闭合开关，下列说法正确的是（ ）
A．仅光照变强，小灯泡变暗 B．仅光照变弱，小灯泡变暗
C．仅将滑片向a端滑动，小灯泡变亮 D．仅将滑片向b端滑动，小灯泡变亮
12．如图所示，R1为定值电阻，R2是正温度系数的热敏电阻（即温度越高，电阻值越大），L为小灯泡，当温度下降时（ ）
A．理想电流表的示数增大 B．R1两端的电压增大
C．小灯泡变亮 D．小灯泡变暗
三、填空题
13．传感器及其工作原理
（1）传感器的定义：能够感受诸如力、温度、光、声、化学成分等被测量，并能把它们按照一定的规律转换为便于传送和处理的可用信号输出。通常转换成的可用信号是电压、电流等_____，或转换为电路的_____。
（2）非电学量转换为电学量的意义：把非电学量转换为电学量，可以很方便地进行测量、_____、处理和_____。
（3）传感器的组成：传感器的基本部分一般由_____、_____组成。
（4）传感器应用的一般模式
14．压敏电阻的阻值随所受压力的增大而减小，有位同学设计了利用压敏电阻判断升降机运动状态的装置，如图所示，将压敏电阻固定在升降机底板上并接入电路，其上放置物块；合上电键后，在升降机运动过程的某一段时间内，发现电流表的示数I不变，且I大于升降机静止时电流表的示数I0，在这段时间内升降机的运动情况是___________，理由是___________。
四、解答题
15．如图（a）所示是反射式光纤位移传感器的工作原理图，由恒定光强的光源发出的光进入入射光纤，并从入射光纤的出射端射向被测物体，使被测物体反射的光部分被接收光纤接收。由图（b）可知，光纤探头的光照与发射光和接收光的重合面积有关，试讨论光纤探头的光照随物体距离的变化情况。
16．下图是一个声光控节能灯座及其电路板，你能判断出电路板上哪个是光敏电阻，哪个是声敏电阻元件吗？
17．如图（a）所示是某种型号电子秤的结构示意图。
（1）这台电子秤的传感器是由哪些器件组成的？属于哪类传感器？
（2）在图（b）中画出这台电子秤的电路图．
（3）简述这台电子秤的工作原理．
18．化学实验常用到恒温箱。如图（a）所示为简单恒温箱温控电路图，它由热敏电阻和继电器组成。如图（b）所示为热敏电阻的图像。设继电器线圈中电流大于或等于20mA 时，继电器衔铁吸合。若继电器线圈电阻为，为继电器线圈供电的电源（内阻可以不计）时，要使恒温箱内温度保持120℃，可变电阻的值应调节为多少。
试卷第1页，共3页
试卷第10页，共1页
参考答案
1．A
2．C
3．C
4．B
5．D
6．A
7．D
8．B
9．ACD
10．BC
11．BC
12．ABD
13．电学量 通断 传输 控制 敏感元件 转换电路
14．向下匀加速运动或向上匀减速运动。 理由如下： 运动时电流I大于静止时电流I0，说明路端电压增大，电源内电压减小，所以干路的电流减小，流过压敏电阻的电流减小，可以判断压敏电阻增大。由于压敏电阻的阻值随所受压力的增大而减小，所以压力减小，物块处于失重状态，加速度向下，又由于电流不变，所以加速度不变，电梯做向下的匀加速运动或向上的匀减速运动。
15．
当物体距探头越远，即d越大时，入射光锥和接收光锥的重合面积B′越大，因此进入接收光纤的光越多，所以光纤探头的光照随物体距离的增大而增大。
16．
由图可知A为电容，B为声敏电阻元件，C为光敏电阻，D为芯片。
17．
（1）传感器由弹簧、托盘、压敏电阻组成，属于压力传感器。
（2）为保护电路应再串联一个定值电阻，电压表作为显示器与压敏电阻并联，作图如下
（3）当有重物放入托盘中时，压敏电阻阻值随之改变，根据串联分压可知，电压表示数将发生变化，则可由电压表示数反应电子秤中物体的重力大小。
18．100Ω
