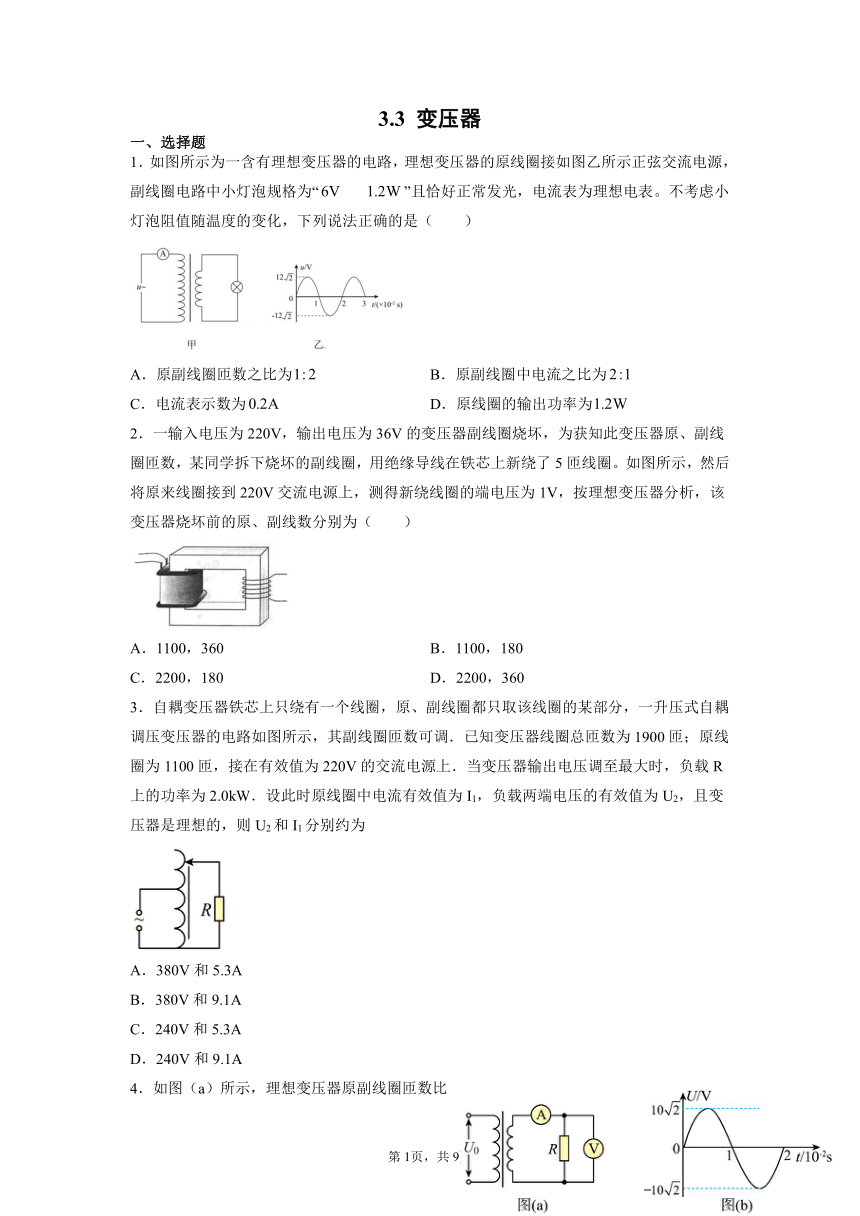

3.3 变压器
一、选择题
1．如图所示为一含有理想变压器的电路，理想变压器的原线圈接如图乙所示正弦交流电源，副线圈电路中小灯泡规格为“ ”且恰好正常发光，电流表为理想电表。不考虑小灯泡阻值随温度的变化，下列说法正确的是（ ）
A．原副线圈匝数之比为 B．原副线圈中电流之比为
C．电流表示数为 D．原线圈的输出功率为
2．一输入电压为220V，输出电压为36V的变压器副线圈烧坏，为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈。如图所示，然后将原来线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该变压器烧坏前的原、副线数分别为（ ）
A．1100，360 B．1100，180
C．2200，180 D．2200，360
3．自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分，一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调．已知变压器线圈总匝数为1900匝；原线圈为1100匝，接在有效值为220V的交流电源上．当变压器输出电压调至最大时，负载R上的功率为2.0kW．设此时原线圈中电流有效值为I1，负载两端电压的有效值为U2，且变压器是理想的，则U2和I1分别约为
A．380V和5.3A
B．380V和9.1A
C．240V和5.3A
D．240V和9.1A
4．如图（a）所示，理想变压器原副线圈匝数比为，副线圈与理想电流表理想电压表以及负载电阻R连接成闭合回路，R两端电压随时间变化规律如图（b）所示。原线圈输入电压为的交变电流，负载电阻，下列说法中正确的是（ ）。
A．变压器输入电压的最大值是
B．电流表的示数为
C．原线圈输入交流电的频率是
D．变压器的输入功率是
5．如图，理想变压器原、副线圈匝数比为20∶1，两个标有“12V，6W”的小灯泡并联在副线圈的两端．当两灯泡都正常工作时，原线圈中电压表和电流表（可视为理想的）的示数分别是
A．120V，0.10A B．240V，0.025A
C．120V，0.05A D．240V，0.05A
6．如图所示，理想变压器的a、b端所接的交变电压，、是规格为“4V、3W”的灯泡，现调节电阻箱R为某一值时恰好能使两个灯泡均正常发光，电压表、均为理想交流电压表。电阻箱R调节过程中所有元件均可安全工作，忽略灯泡电阻的变化，则（ ）
A．t=0.005s时，V1的示数为V
B．变压器原、副线圈匝数比为4∶1
C．增大电阻箱R连入电路的阻值，电压表V1的示数增大
D．增大电阻箱R连入电路的阻值，电压表V2的示数不变
7．理想变压器原线圈串接电流表A连接在电压有效值不变的交流电源上，变压器副线圈连接的电路如图所示，各电表均为理想电表。滑动变阻器滑片P下滑过程中，下列说法正确的是（ ）
A．电压表V示数变大 B．电流表示数变大
C．电流表示数变小 D．电阻消耗的电功率减小

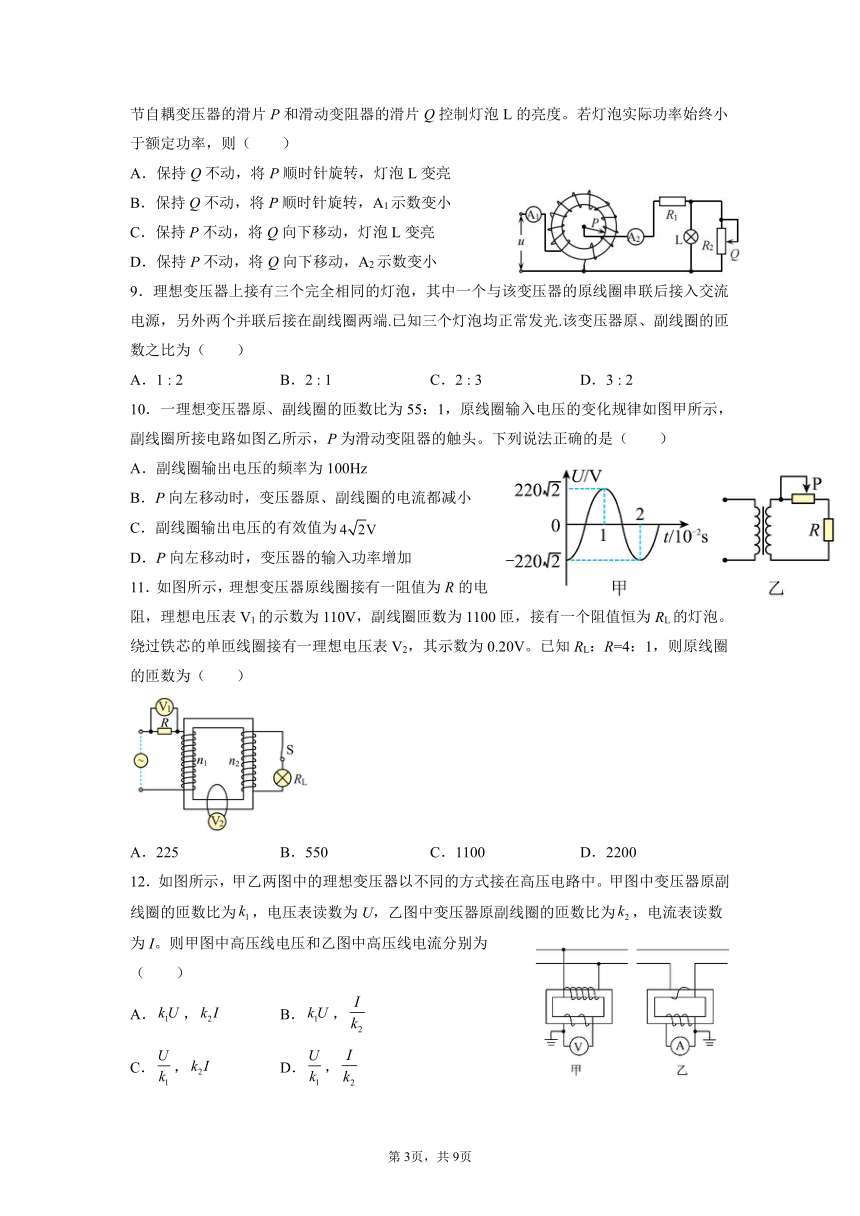

8．自耦变压器具有成本低、效益高的特点，在生产、生活中应用广泛。如图所示，通过调节自耦变压器的滑片P和滑动变阻器的滑片Q控制灯泡L的亮度。若灯泡实际功率始终小于额定功率，则（ ）
A．保持Q不动，将P顺时针旋转，灯泡L变亮
B．保持Q不动，将P顺时针旋转，A1示数变小
C．保持P不动，将Q向下移动，灯泡L变亮
D．保持P不动，将Q向下移动，A2示数变小
9．理想变压器上接有三个完全相同的灯泡，其中一个与该变压器的原线圈串联后接入交流电源，另外两个并联后接在副线圈两端.已知三个灯泡均正常发光.该变压器原、副线圈的匝数之比为（ ）
A．1 : 2 B．2 : 1 C．2 : 3 D．3 : 2
10．一理想变压器原、副线圈的匝数比为55：1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头。下列说法正确的是（ ）
A．副线圈输出电压的频率为100Hz
B．P向左移动时，变压器原、副线圈的电流都减小
C．副线圈输出电压的有效值为
D．P向左移动时，变压器的输入功率增加
11．如图所示，理想变压器原线圈接有一阻值为R的电阻，理想电压表V1的示数为110V，副线圈匝数为1100匝，接有一个阻值恒为RL的灯泡。绕过铁芯的单匝线圈接有一理想电压表V2，其示数为0.20V。已知RL：R=4：1，则原线圈的匝数为（ ）
A．225 B．550 C．1100 D．2200
12．如图所示，甲乙两图中的理想变压器以不同的方式接在高压电路中。甲图中变压器原副线圈的匝数比为，电压表读数为U，乙图中变压器原副线圈的匝数比为，电流表读数为I。则甲图中高压线电压和乙图中高压线电流分别为（ ）
A．， B．，
C．， D．，

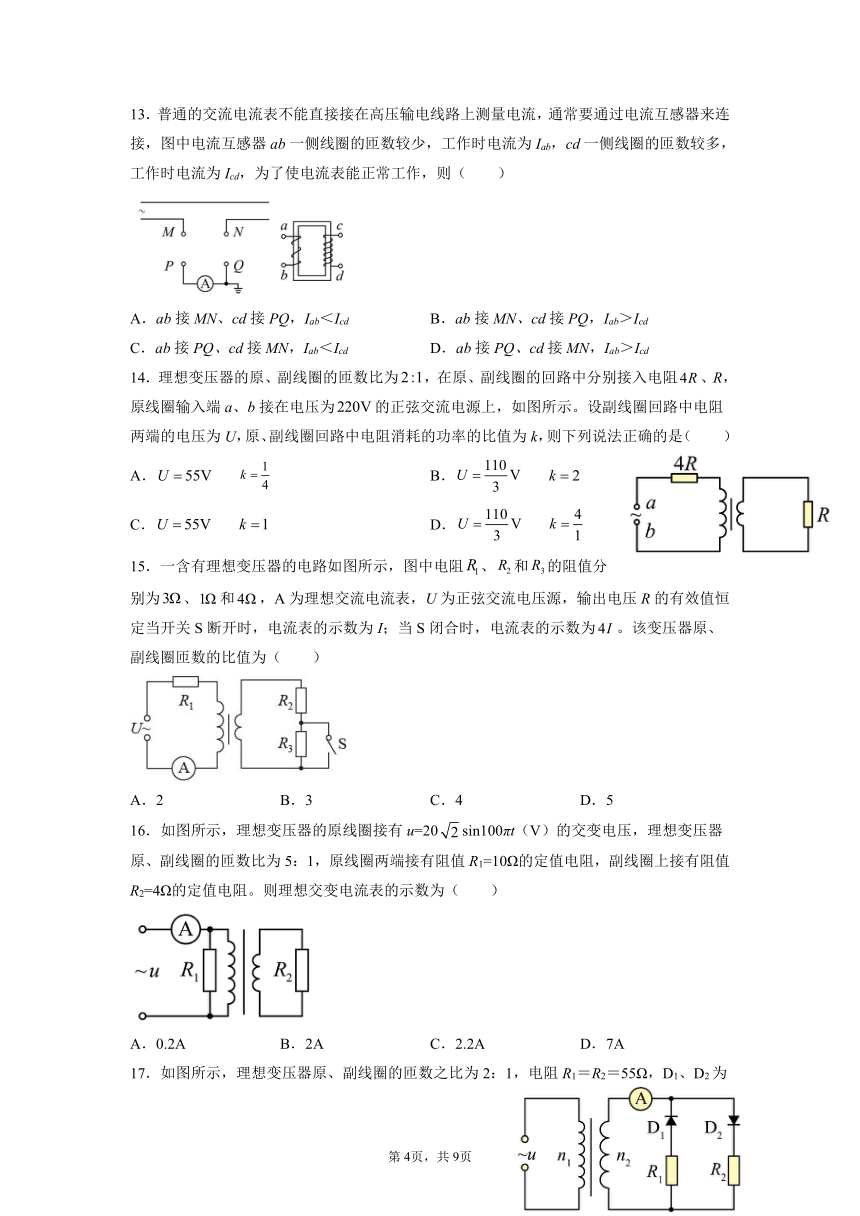

13．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为Iab，cd一侧线圈的匝数较多，工作时电流为Icd，为了使电流表能正常工作，则（ ）
A．ab接MN、cd接PQ，Iab＜Icd B．ab接MN、cd接PQ，Iab＞Icd
C．ab接PQ、cd接MN，Iab＜Icd D．ab接PQ、cd接MN，Iab＞Icd
14．理想变压器的原、副线圈的匝数比为，在原、副线圈的回路中分别接入电阻、R，原线圈输入端a、b接在电压为的正弦交流电源上，如图所示。设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻消耗的功率的比值为k，则下列说法正确的是（ ）
A． B．
C． D．
15．一含有理想变压器的电路如图所示，图中电阻、和的阻值分别为、和，A为理想交流电流表，U为正弦交流电压源，输出电压R的有效值恒定当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为。该变压器原、副线圈匝数的比值为（ ）
A．2 B．3 C．4 D．5
16．如图所示，理想变压器的原线圈接有u=20sin100πt（V）的交变电压，理想变压器原、副线圈的匝数比为5：1，原线圈两端接有阻值R1=10Ω的定值电阻，副线圈上接有阻值R2=4Ω的定值电阻。则理想交变电流表的示数为（ ）
A．0.2A B．2A C．2.2A D．7A
17．如图所示，理想变压器原、副线圈的匝数之比为2：1，电阻R1＝R2＝55Ω，D1、D2为理想二极管，A为理想电流表。原线圈接u＝220sin（100πt）V的交流电，则（ ）
A．副线圈中交流电频率为100Hz
B．电流表示数为2A
C．理想变压器输入功率为440W
D．二极管的反向耐压值应大于110V
18．如图所示，理想变压器原线圈输入端接正弦交流电u=Umsinωt，副线圈接电阻R1、R2和二极管，图中电流表A1、A2、A3均为理想电流表（示数为电流的有效值），R1、R2阻值均为R，二极管为理想二极管，变压器原、副线圈匝数比为2：1。则电流表A1、A2、A3示数之比为（ ）
A．5：20：4 B．1：2：1 C．：2：2 D．2：4：3
19．（多选）近几年，许多品牌手机推出无线充电功能，手机无线充电的最大便利是无需插拔数据线一放即充，如图所示为手机无线充电的工作原理示意图，其主要部件为充电板中的送电线圈和手机中的受电线圈。下列说法中正确的是（ ）
A．送电线圈a、b间接稳压直流电源
B．手机无线充电利用了电磁感应原理
C．仅减少送电线圈的匝数，可增大c、d端的输出电流
D．仅减少送电线圈的匝数，可增大c、d端的输出电压
20．（多选）如图所示，理想变压器原、副线圈匝数之比为，原线圈与定值电阻串联后，接入输出电压有效值恒定的正弦交流电源。副线圈电路中负载电阻为可变电阻，、是理想交流电表，已知。当时，电流表的读数为，则（ ）
A．电源输出电压为
B．电源输出功率为
C．当时，电压表的读数为
D．当时，变压器输出功率最大
21．如图，发电机的矩形线圈长为、宽为L，匝数为N，放置在磁感应强度大小为B的匀强磁场中，理想变压器的原、副线圈匝数分别为、和，两个副线圈分别接有电阻和，当发电机线圈以角速度匀速转动时，理想电流表读数为I，不计线圈电阻，下列说法正确的是（ ）
A．发电机线圈产生的电动势最大值为
B．通过电阻的电流为
C．电阻两端的电压为
D．与的比值为
22．如图所示的理想变压器中，原、副线圈的匝数之比为，现在M、N两点间接一交变电流，小灯泡a、b、c均正常发光，小灯泡b正常发光时的电阻为4Ω、额定功率为16W，小灯泡a、c的额定功率、电阻均相同，已知电源的输出功率为32W，则下列说法正确的是（ ）
A．小灯泡c的额定功率为8W B．小灯泡a的额定电流为0.5A
C．小灯泡b的额定电压为8V D．M、N间所加电源的电压为24V
23．如图所示,理想变压器原线圈接有交流电源，当副线圈上的滑片P处于图示位置时，灯泡L能发光．要使灯泡变亮，可以采取的方法有
A．向下滑动P
B．增大交流电源的电压
C．增大交流电源的频率
D．减小电容器C的电容
24．如图，一理想变压器原，副线圈的匝数分别为n1，n2.原线圈通过一理想电流表接正弦交流电源，一个二极管和阻值为R的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大，用交流电压表测得a，b端和c，d端的电压分别为Uab和Ucd，则( )
A．Uab∶Ucd＝n1∶n2 B．增大负载电阻的阻值R，电流表的读数变小
C．负载电阻的阻值越小，cd间的电压Ucd越大 D．将二极管短路，电流表的读数加倍
二、填空题
25．如图所示，电压互感器、电流互感器可看成理想变压器，已知电压互感器原、副线圈匝数比是1000∶1，电流互感器原、副线圈匝数比是1∶200，电压表读数是200V，电流表读数是1.5A，a、b为两只交流电表。则a为________，b为_______，交流电路输送电能的功率是________W。
26．上高二中理科班同学想用220V交流作为小型收录机的电源。他先制作了一个交流变为直流的整流器，但是这个整流器需要用6V的交流电源，于是他又添置了一台220V/6V的变压器，如图所示。他看到这个变压器上有a、b、c、d四个引出线头，且a、d引线比b、c引线粗。
(1)他不知道如何接法，也没有相应的说明书。你能帮他判断正确的接法是ad端接____（填“220V”或“6V”）。
(2)这台220V/6V的理想变压器接6V的线圈匝数是300匝，则接220V的线圈匝数是_____匝
27．如图所示，两种情况下变压器灯泡L2、L3的功率均为P，且L1、L2、L3为相同的灯泡，匝数比为，则图（a）中L1的功率为________； 图（b）中L1的功率为________
四、解答题
28．如图所示，边长为、匝数为、电阻不计的正方形线圈，在磁感应强度为的匀强磁场中绕转轴以角速度匀速转动，轴垂直于磁感线。它与理想变压器的原线圈连接，变压器原、副线圈的匝数之比为，定值电阻和额定功率为的灯泡并联后接在变压器的输出端。已知灯泡正常发光，电流表为理想电表、其余电阻可忽略不计。求：
（1）由图示位置开始计时，E、F两点间电动势瞬时值的表达式；
（2）电流表A的示数。
29．如图，理想变压器原线圈与一个10V的交流电源相连，副线圈并联两个小灯泡a和b，小灯泡a的额定功率为0.3W，正常发光时电阻为30Ω，已知两灯泡均正常发光，流过原线圈的电流为0.09A，试计算：
（1）原、副线圈的匝数比；
（2）流过灯泡b的电流
30．图为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头．原线圈输入正弦式交变电压的u-t图像如题图所示．若只在ce间接一只Rce="400" Ω的电阻，或只在de间接一只Rde="225" Ω的电阻,两种情况下电阻消耗的功率均为80W．
(1)请写出原线圈输入电压瞬时值的表达式；
(2)求只在ce间接400Ω的电阻时，原线圈中的电流I1；
(3)求ce和de 间线圈的匝数比．
参考答案
1．D 2．B 3．B 4．A 5．D 6．C 7．B 8．B 9．B 10．B 11．B 12．B 13．B 14．C
15．B 16．C 17．B 18．C 19．BD 20．AD 21．CD 22．AC 23．BC 24．BD
25．电压表 电流表 6×107
26． 6； 11000
27．9P
28．（1）；（2）1.4A
29．（1）（2）0.2A
30．（1）uab＝400sin200πt V （2） （3）第10页，共1页
第9页，共9页
