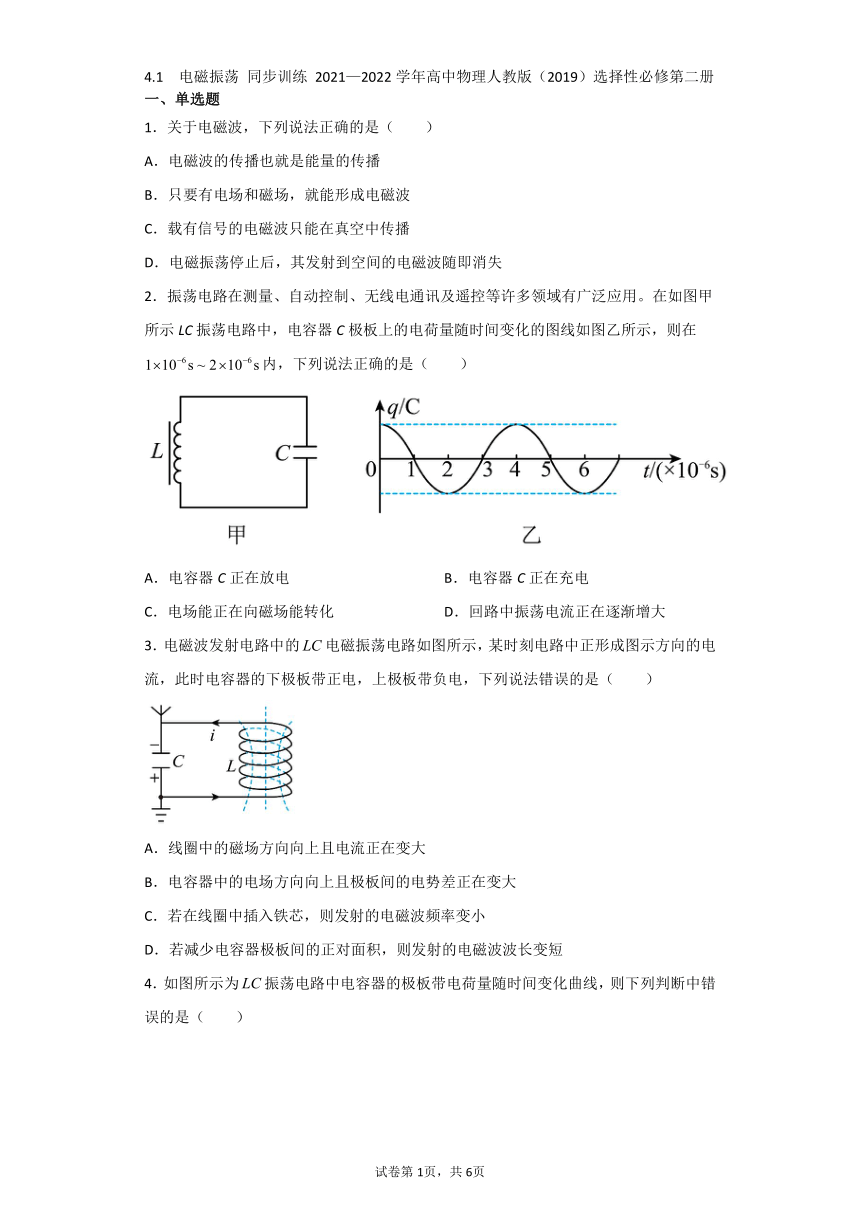

4.1 电磁振荡 同步训练 2021—2022学年高中物理人教版（2019）选择性必修第二册
一、单选题
1．关于电磁波，下列说法正确的是（ ）
A．电磁波的传播也就是能量的传播
B．只要有电场和磁场，就能形成电磁波
C．载有信号的电磁波只能在真空中传播
D．电磁振荡停止后，其发射到空间的电磁波随即消失
2．振荡电路在测量、自动控制、无线电通讯及遥控等许多领域有广泛应用。在如图甲所示LC振荡电路中，电容器C极板上的电荷量随时间变化的图线如图乙所示，则在内，下列说法正确的是（ ）
A．电容器C正在放电 B．电容器C正在充电
C．电场能正在向磁场能转化 D．回路中振荡电流正在逐渐增大
3．电磁波发射电路中的电磁振荡电路如图所示，某时刻电路中正形成图示方向的电流，此时电容器的下极板带正电，上极板带负电，下列说法错误的是（ ）
A．线圈中的磁场方向向上且电流正在变大
B．电容器中的电场方向向上且极板间的电势差正在变大
C．若在线圈中插入铁芯，则发射的电磁波频率变小
D．若减少电容器极板间的正对面积，则发射的电磁波波长变短

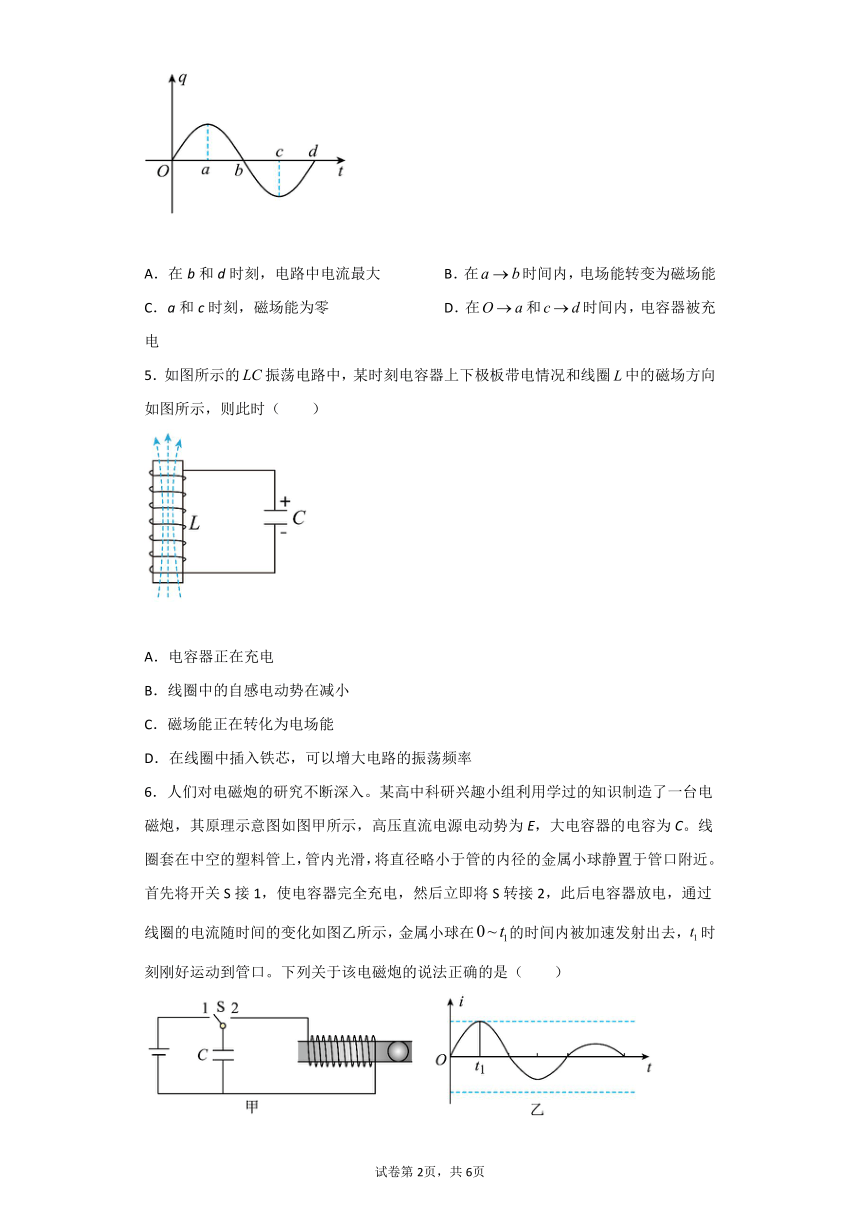

4．如图所示为振荡电路中电容器的极板带电荷量随时间变化曲线，则下列判断中错误的是（ ）
A．在b和d时刻，电路中电流最大 B．在时间内，电场能转变为磁场能
C．a和c时刻，磁场能为零 D．在和时间内，电容器被充电
5．如图所示的振荡电路中，某时刻电容器上下极板带电情况和线圈中的磁场方向如图所示，则此时（ ）
A．电容器正在充电
B．线圈中的自感电动势在减小
C．磁场能正在转化为电场能
D．在线圈中插入铁芯，可以增大电路的振荡频率
6．人们对电磁炮的研究不断深入。某高中科研兴趣小组利用学过的知识制造了一台电磁炮，其原理示意图如图甲所示，高压直流电源电动势为E，大电容器的电容为C。线圈套在中空的塑料管上，管内光滑，将直径略小于管的内径的金属小球静置于管口附近。首先将开关S接1，使电容器完全充电，然后立即将S转接2，此后电容器放电，通过线圈的电流随时间的变化如图乙所示，金属小球在的时间内被加速发射出去，时刻刚好运动到管口。下列关于该电磁炮的说法正确的是（ ）

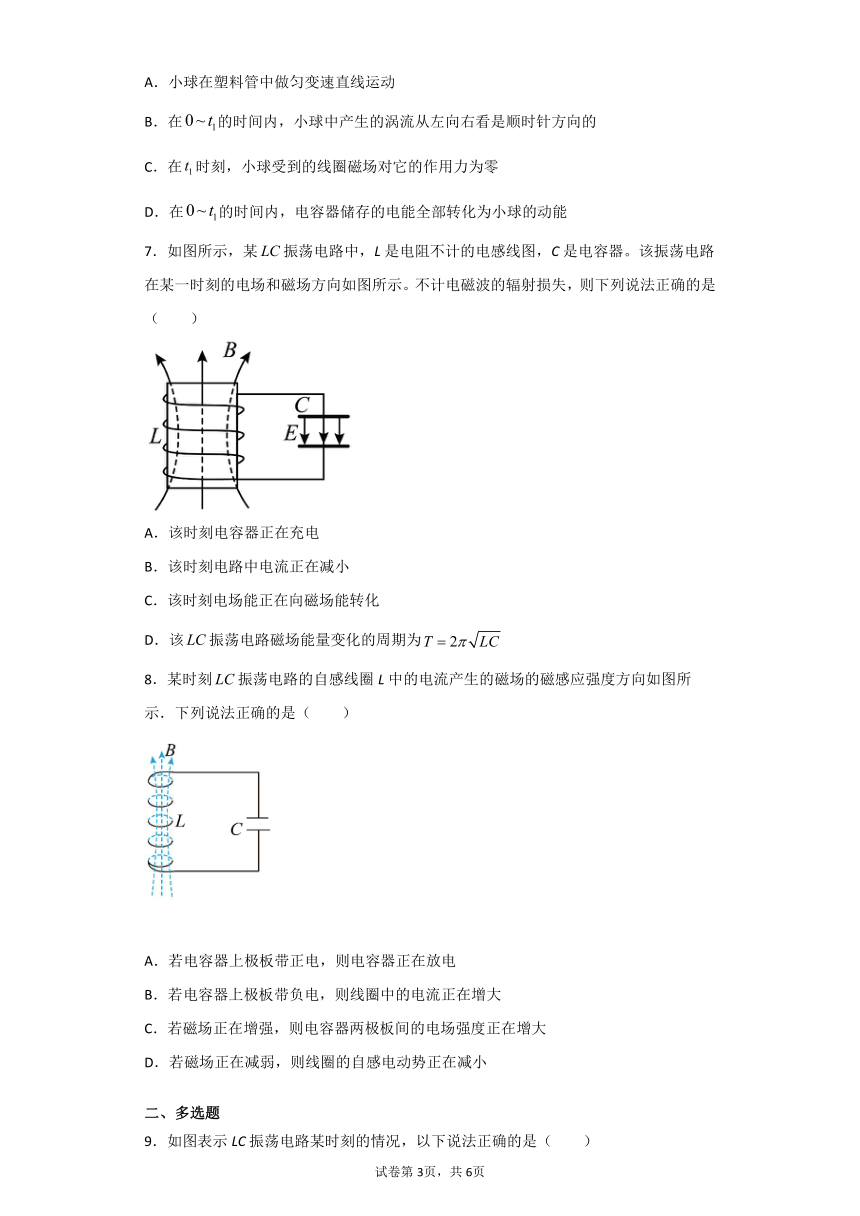

A．小球在塑料管中做匀变速直线运动
B．在的时间内，小球中产生的涡流从左向右看是顺时针方向的
C．在时刻，小球受到的线圈磁场对它的作用力为零
D．在的时间内，电容器储存的电能全部转化为小球的动能
7．如图所示，某振荡电路中，L是电阻不计的电感线图，C是电容器。该振荡电路在某一时刻的电场和磁场方向如图所示。不计电磁波的辐射损失，则下列说法正确的是（ ）
A．该时刻电容器正在充电
B．该时刻电路中电流正在减小
C．该时刻电场能正在向磁场能转化
D．该振荡电路磁场能量变化的周期为
8．某时刻振荡电路的自感线圈L中的电流产生的磁场的磁感应强度方向如图所示．下列说法正确的是（ ）
A．若电容器上极板带正电，则电容器正在放电
B．若电容器上极板带负电，则线圈中的电流正在增大
C．若磁场正在增强，则电容器两极板间的电场强度正在增大
D．若磁场正在减弱，则线圈的自感电动势正在减小
二、多选题

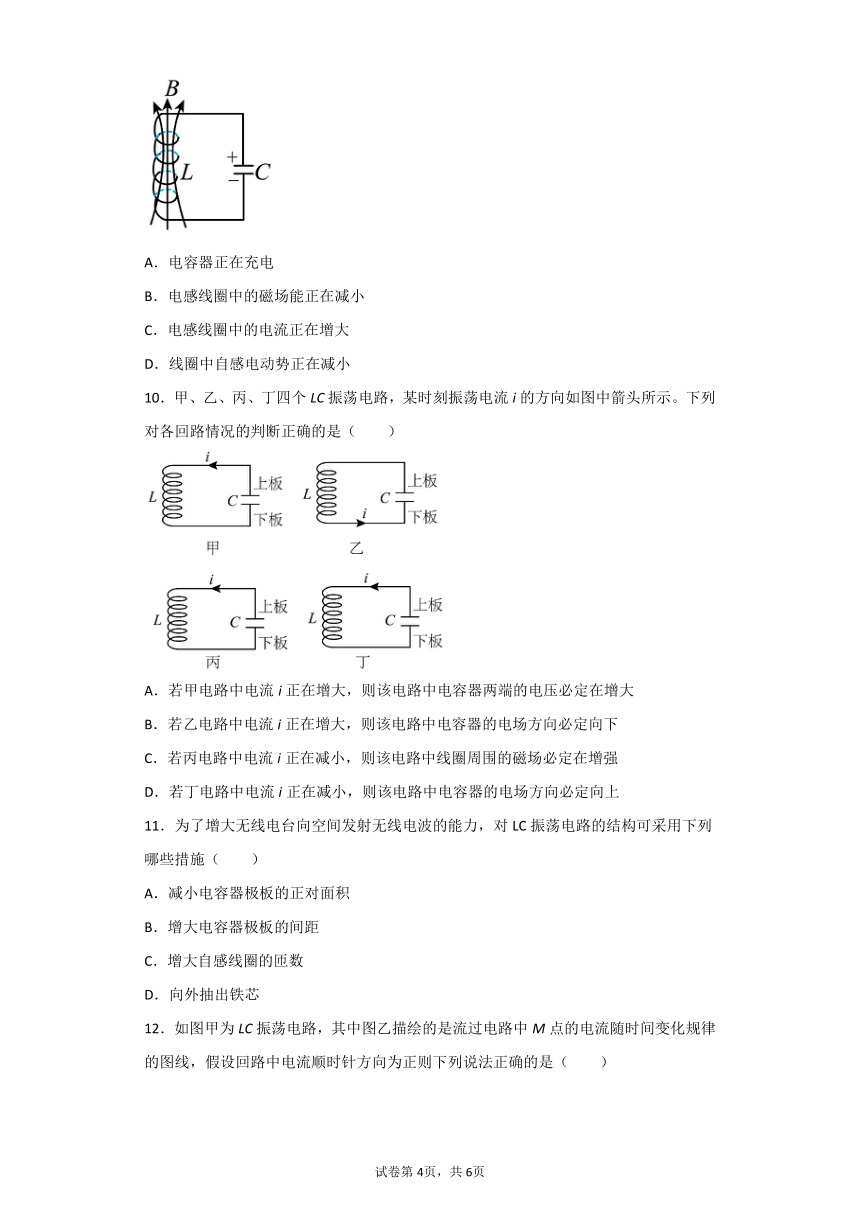

9．如图表示LC振荡电路某时刻的情况，以下说法正确的是（ ）
A．电容器正在充电
B．电感线圈中的磁场能正在减小
C．电感线圈中的电流正在增大
D．线圈中自感电动势正在减小
10．甲、乙、丙、丁四个LC振荡电路，某时刻振荡电流i的方向如图中箭头所示。下列对各回路情况的判断正确的是（ ）
A．若甲电路中电流i正在增大，则该电路中电容器两端的电压必定在增大
B．若乙电路中电流i正在增大，则该电路中电容器的电场方向必定向下
C．若丙电路中电流i正在减小，则该电路中线圈周围的磁场必定在增强
D．若丁电路中电流i正在减小，则该电路中电容器的电场方向必定向上
11．为了增大无线电台向空间发射无线电波的能力，对LC振荡电路的结构可采用下列哪些措施（ ）
A．减小电容器极板的正对面积
B．增大电容器极板的间距
C．增大自感线圈的匝数
D．向外抽出铁芯
12．如图甲为LC振荡电路，其中图乙描绘的是流过电路中M点的电流随时间变化规律的图线，假设回路中电流顺时针方向为正则下列说法正确的是（ ）
A．在第0 s末到第1 s末的过程中，电路中电流正在增大，电容器正在向外电路放电
B．在第1 s末到第2 s末的过程中电容器的下极板带负电
C．在第2 s末到第3 s末的过程中M点的电势比N点的电势低
D．在第2 s末到第3 s末的过程中电路中电场能正在逐渐减小
三、填空题
13．有一LC振荡电路，电感为30 μH，电容可调范围为1.2～270 pF，则：
（1）电路产生电磁波的频率范围为________。（结果可含π）
（2）最大波长与最小波长的比值________。
14．在LC振荡电路中，如果已知电容C，并测得电路的固有振荡周期为T，即可求得电感L为了提高测量精度，需多次改变C值并测得相应的T值，现将测得的六组数据标示在以C为横坐标，为纵坐标的坐标纸上，如图中用“×”表示的点。
(1)T、L、C的关系为______；
(2)根据图中给出的数据点作出与C的关系图线______；
(3)求得L的值是______。
四、解答题
15．在LC振荡电路中，线圈的自感系数L＝2.5mH，电容器的电容C＝4μF。求：
（1）该回路的周期是多大？（取3.14）
（2）设t＝0时，电容器两极板间电压最大，在t＝9.0×10－3s时，通过线圈的电流是增大还是减小？这时电容器处在什么过程中？
16．实验室里有一水平放置的平行板电容器，知道其电容C=1 μF。在两极板上带有一定电荷时，发现一带负电的粉尘恰好静止在两极板间。手头上还有一个电感L=0.1 mH的电感器，现连成如图所示电路，分析以下问题：（重力加速度为g）
（1）从S闭合时开始计时，至少经过多长时间电容器电场方向向上？此时粉尘的加速度大小是多少？
（2）从S闭合时开始计时，至少经过多长时间线圈中电流最大？此时粉尘的加速度大小是多少？
17．如图所示，将开关S掷向1，先给电容器充电，再将开关掷向2，
（1）电容器通过线圈放电过程中，线圈中的电流怎样变化？电容器的电场能转化为什么形式的能？
（2）在电容器反向充电过程中，线圈中电流如何变化？电容器和线圈中的能量是如何转化的？
（3）线圈中自感电动势的作用是什么？
18．一台收音机的接收频率范围从到。设这台收音机能接收的相应波长范围从到，调谐电容器的相应电容变化范围从到。那么波长、之比为多少？电容、之比为多少？
试卷第1页，共3页
试卷第9页，共1页
参考答案
1．A
2．B
3．B
4．D
5．B
6．C
7．C
8．A
9．CD
10．BD
11．ABD
12．ACD
13． ×108～ ×109 Hz 15
14． （都算对）
15．（1）6.28×10－4s；（2）减小；反向充电过程
t＝0时，电容器两极板间电压最大，极板上电荷量最多，电路中电流值为零，则回路中电流随时间的变化规律如图所示，结合图像可知，在t＝9.0×10－3s时，通过线圈的电流在减小，这时电容器正处在反向充电过程中。
16．（1） π×10-5 s，2g；（2）×10-5 s ，g
17．
（1）电容器放电过程中，线圈中的电流逐渐增大，电容器的电场能转化为磁场能．
（2）在电容器反向充电过程中，线圈中电流逐渐减小，线圈中的磁场能转化为电容器的电场能．
（3）线圈中电流变化时，产生的自感电动势阻碍电流的变化．
18．10:1；100:1
