欧姆定律在串、并联电路中的应用
（第二课时）

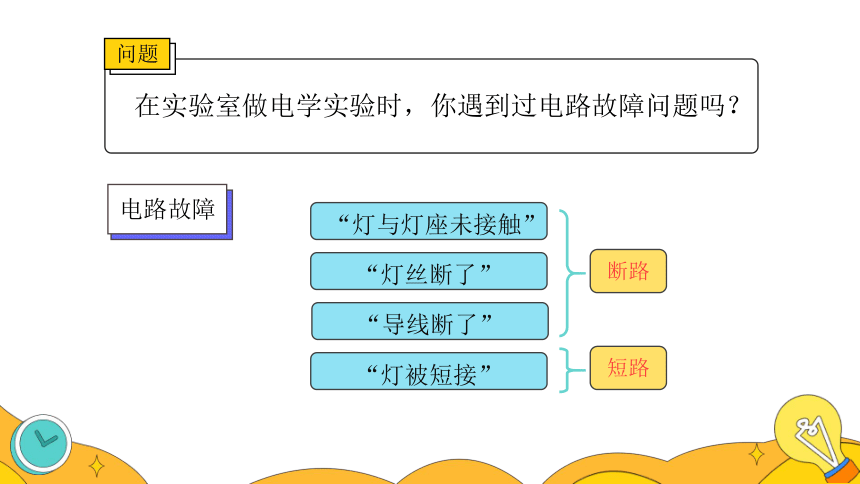

在实验室做电学实验时，你遇到过电路故障问题吗？
问题
电路故障
“灯与灯座未接触”
“灯丝断了”
“导线断了”
“灯被短接”
断路
短路
如何用电压表查找电路故障？
思考
预备知识
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
1

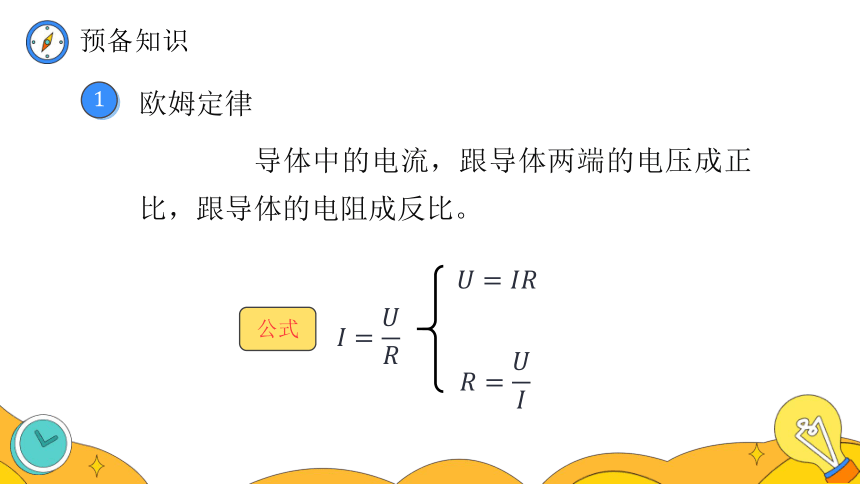

欧姆定律
公式
预备知识
2

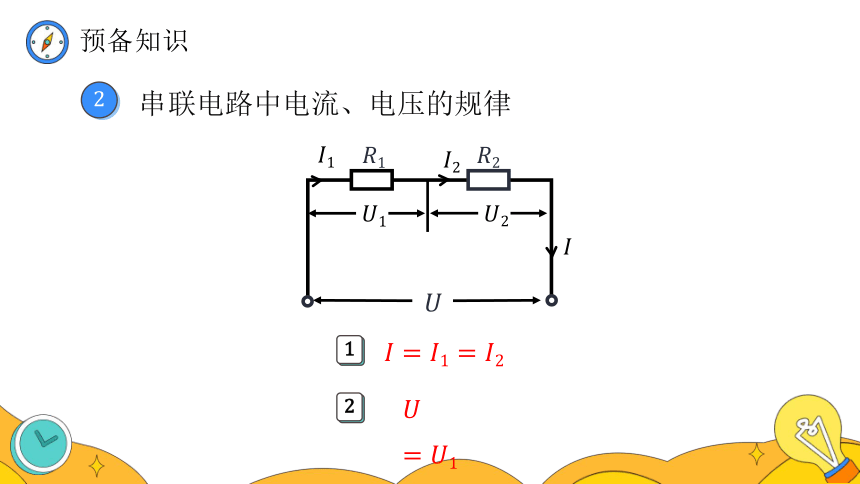

串联电路中电流、电压的规律
1
2
预备知识
3

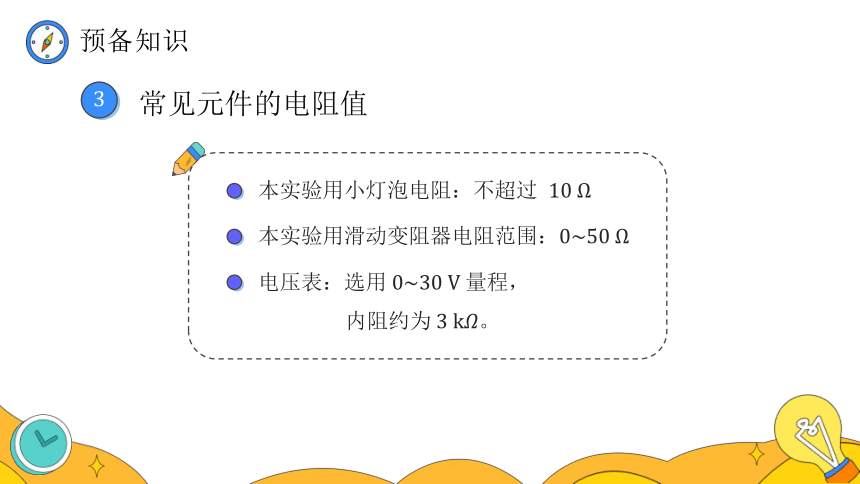

常见元件的电阻值
本实验用小灯泡电阻：不超过
本实验用滑动变阻器电阻范围：
电压表：选用，
内阻。

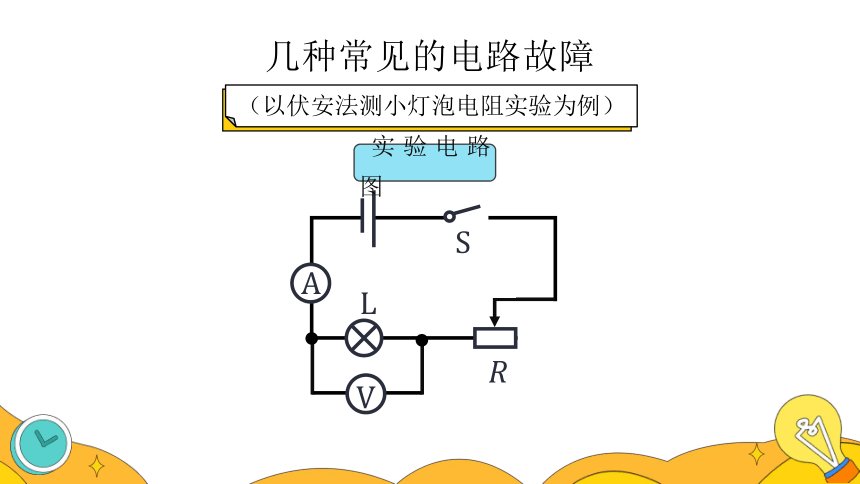

几种常见的电路故障

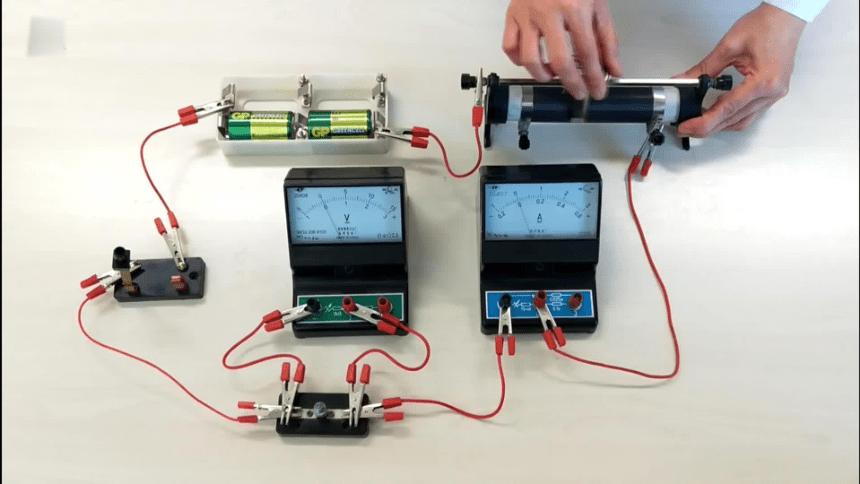

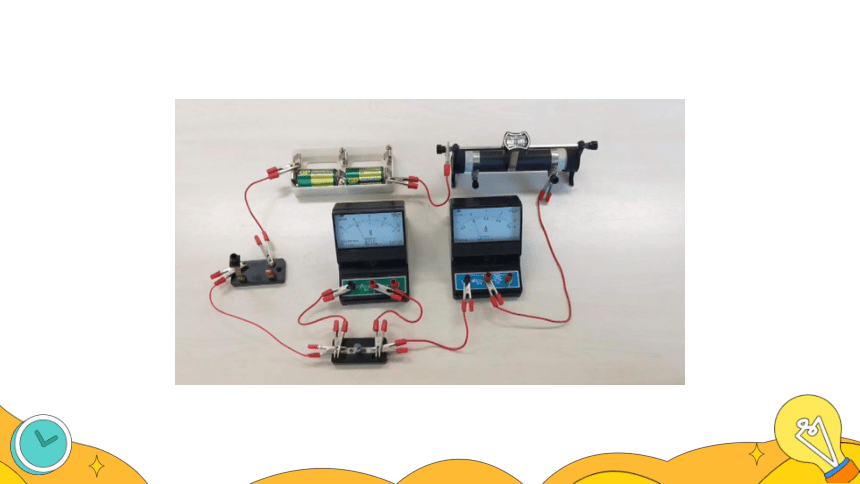

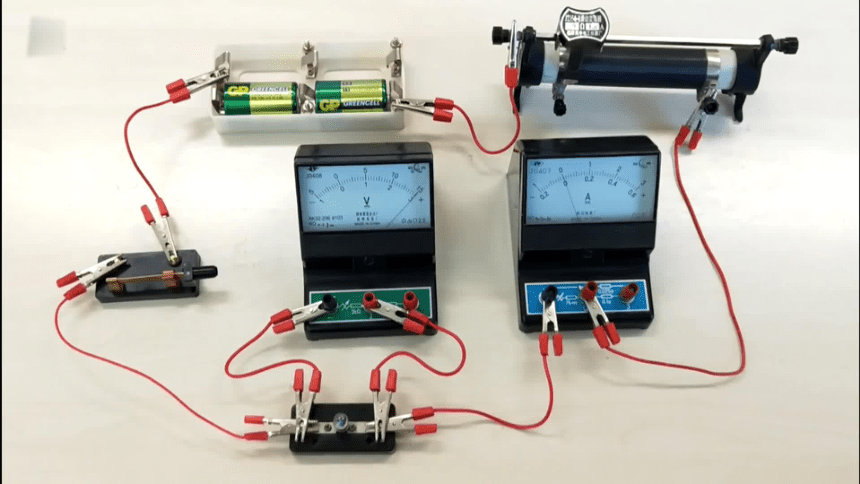

（以伏安法测小灯泡电阻实验为例）
S
A
V
L
实验电路图

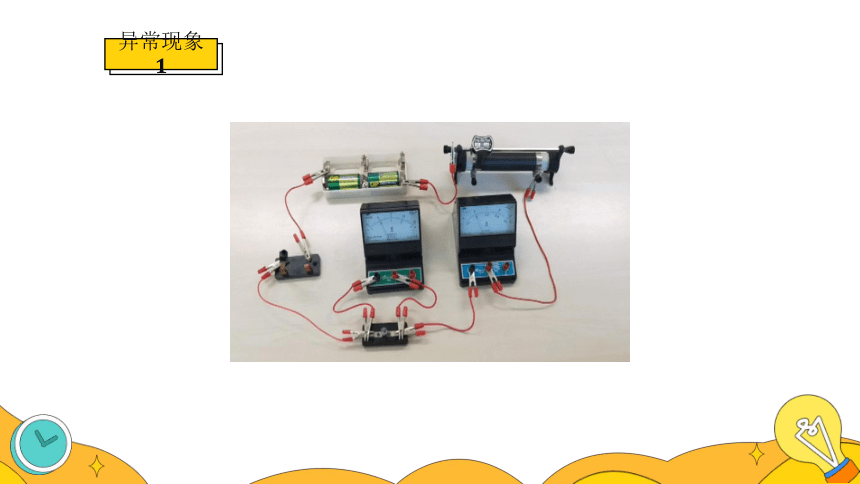

异常现象
异常现象

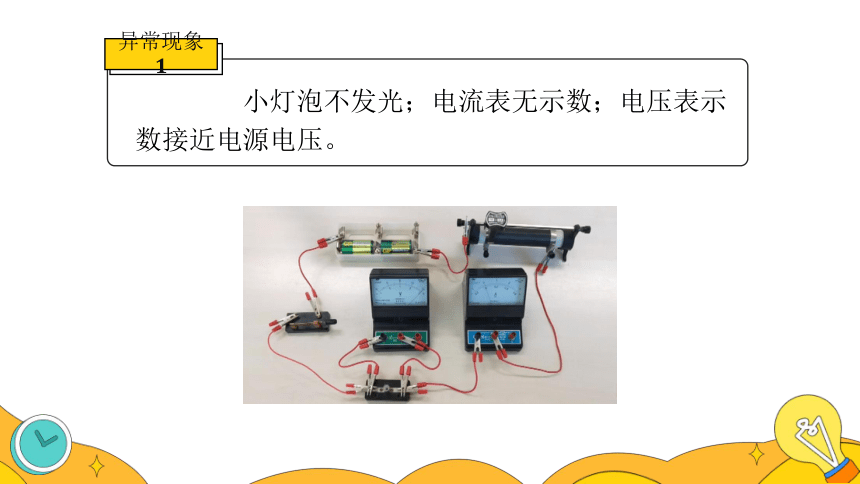

小灯泡不发光；电流表无示数；电压表示数接近电源电压。
S
A
V
L
电流表无示数
电路中无电流
故障种类：断路
电压表示数接近电源电压
电压表相当于直接连在电源两端
故障位置：电压表两接线柱之间
小灯泡处断路
小灯泡处断路的原因
1
小灯泡与灯座未连接好；
小灯泡处断路的原因
1
小灯泡与灯座未连接好；
2
小灯泡的灯丝断了。
S
A
V
L
分析
S
A
V
=
电流很小
∵
∴
问题
小灯泡处断路时，滑动变阻器两端的电压真的几乎为吗？
问题
小灯泡处断路时，滑动变阻器两端的电压真的几乎为吗？
异常现象
异常现象
小灯泡不发光；电流表有示数；电压表无示数。
S
A
V
L
电流表有示数
电路接通
电压表无示数
电压表相当于接到了一根导线两端
故障：小灯泡被短接
S
A
V
L
分析
S
A
V
异常现象
异常现象
小灯泡不发光；电流表无示数；电压表无示数。
S
A
V
L
电流表无示数
电路可能断路
电压表无示数
故障位置：不在小灯泡处
电路中哪里发生了故障？
如何查找故障位置呢？
思考
猜想：电源没电了？
电源有电
猜想：电源没电了？
猜想：开关处或滑动变阻器处断路？
猜想：开关处或滑动变阻器处断路？
开关处和滑动变阻器处均完好
猜想：哪根导线断了？
猜想：哪根导线断了？
小灯泡与电流表之间的导线断了
将电压表的正接线柱接在电源正极，负接线柱依次接电路中的……点，判断出现故障的位置。
A
V
A
B
C
D
E
F
G
H
逐点检测
A
B
C
D
E
F
G
H
电压表示数为，
电源正极到点完好。
电压表示数为，
电源正极到点完好。
电压表示数为，
电源正极到点完好。
电压表示数为，
电源正极到点完好。
电压表示数为，
。
将电压表的正接线柱接在电源正极，负接线柱依次接电路中的……点，判断出现故障的位置。
逐点检测
A
B
C
D
F
G
H
E
A
B
C
D
E
F
G
H
电压表示数为，
电源正极到点完好。
电压表示数为，
电源正极到点完好。
电压表示数为，
电源正极到点完好。
电压表示数为，
电源正极到点完好。
电压表示数为，
。
课
堂
小
结
1
测小灯泡电阻实验中常见异常现象及故障原因
异常现象 故障原因
灯不亮， 无示数， 有示数 灯泡处断路
灯不亮， 有示数， 无示数 灯泡处短路
灯不亮， 无示数， 无示数 灯泡以外处断路
A
V
A
V
A
V
故障 分析
断路
短路
课
堂
小
结
2
小灯泡断路、短路分析
断路处阻值无穷大
短路处阻值为
S
A
V
S
A
V
S
A
V
L
S
A
V
判断故障类型——断路或短路
课
堂
小
结
2
查找电路故障
看电流表——有无电流
有无电流判断短
再测电压定位置
用电压表——确定故障位置
课后作业
拓展性作业
如图，闭合开关后，串联电路中的小灯泡均不发光。已知有一个小灯泡的灯丝断了，请你用电压表查找出来。想一想，有没有快捷的办法。
L6
S
L5
L4
L3
L2
L1
