第14章 内能的利用
第一节 热机

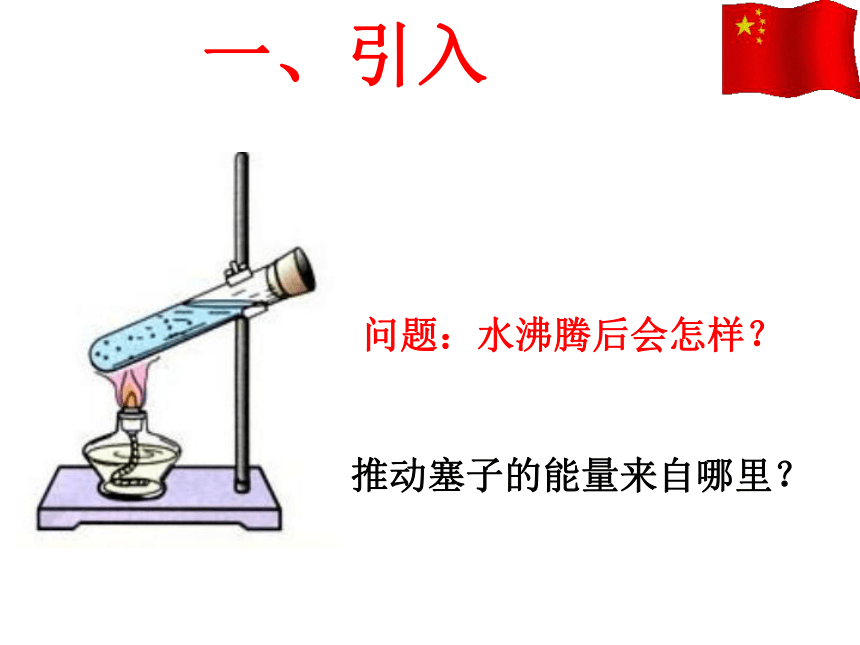

问题：水沸腾后会怎样？
推动塞子的能量来自哪里？
一、引入
1、现象:软木塞冲出;管口有“白气”产生.
2、说明:水蒸汽对木塞做功,内能减少,它的温度下降,水蒸汽液化成小水珠.
3、工作时：内能转化为机械能
4、应用：热机
演示实验思考:

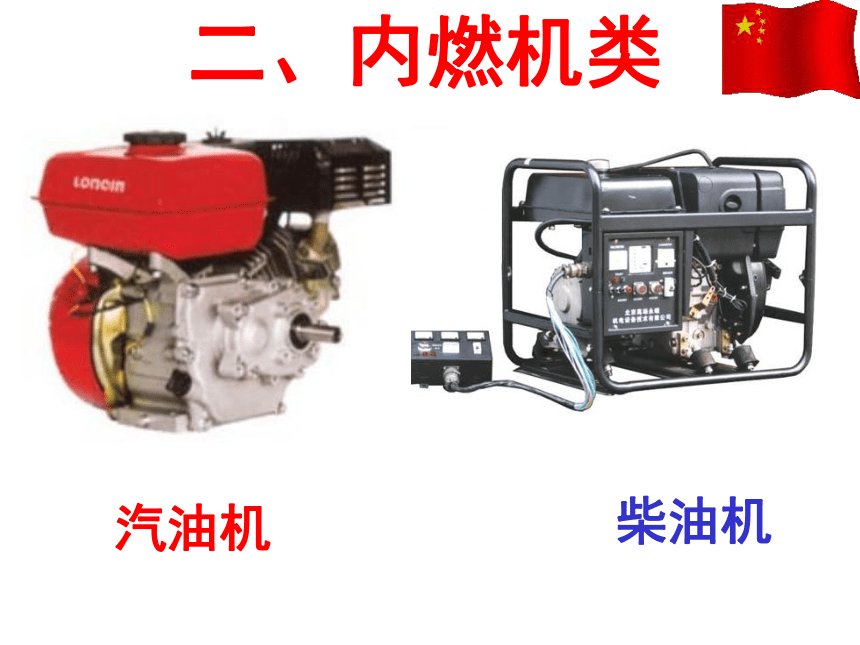

二、内燃机类
汽油机
柴油机
1、汽油机的构造
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴

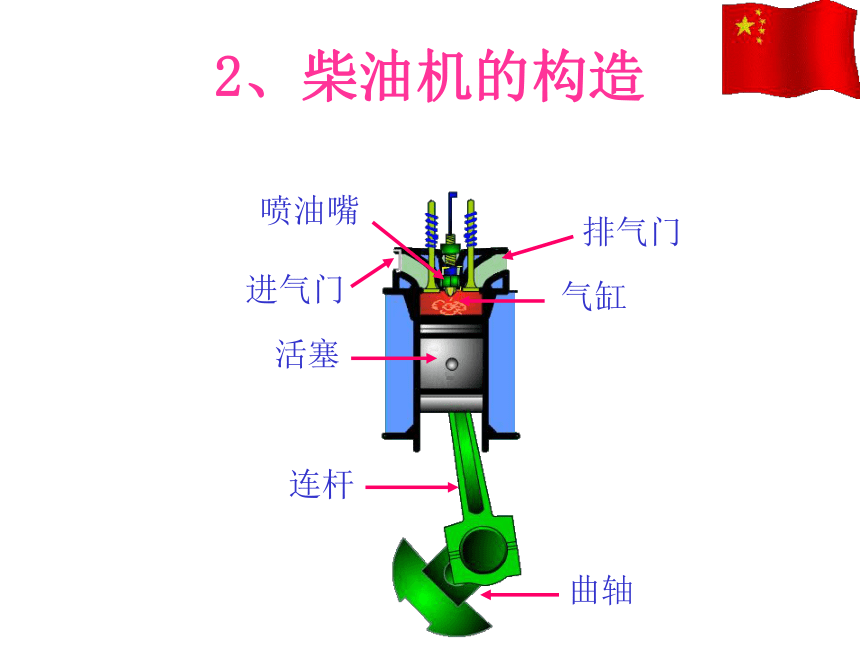

2、柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
汽油机和柴油机：
构造：对实物说明；区别：汽油机有火花塞，柴油机有喷油嘴；
原理：让燃料在气缸内燃烧产生高温高压的燃气来推动活塞来做功。
吸入气缸工作物质：汽油机的是空气和汽油的混合物。柴油机的是纯空气、
三、内燃机区别
1、利用内能做功
2、能量转化：内能转化为机械能．

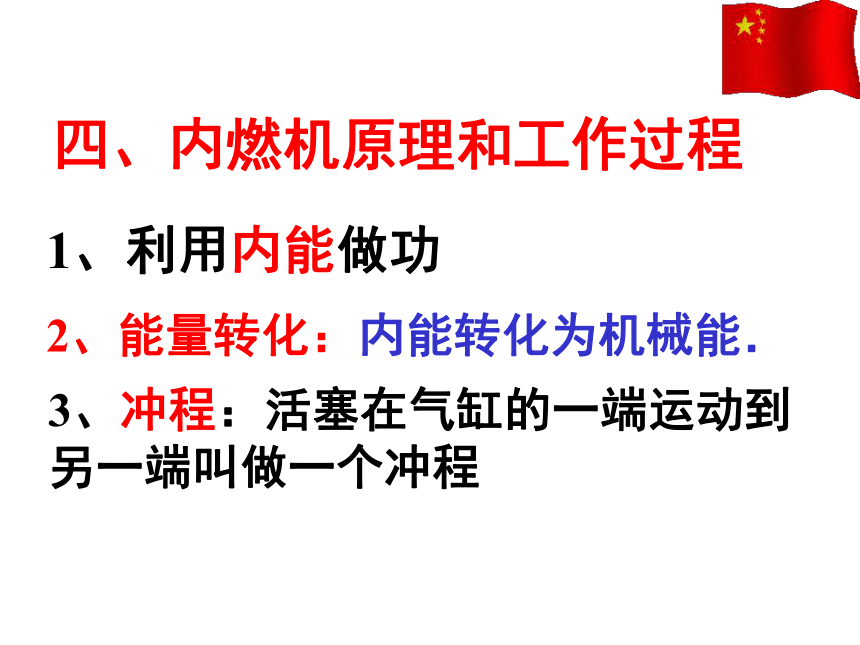

四、内燃机原理和工作过程
3、冲程：活塞在气缸的一端运动到另一端叫做一个冲程
（1）吸气冲程
汽油和空气
进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
（2）压缩冲程
进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
（3）做功冲程
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
（4）排气冲程
燃烧后的废气
进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
吸气
压缩
做功
排气
4、内燃机的
冲程和工作循环
5、汽油机工作原理
吸气冲程
压缩冲程
做功冲程
排气冲程
6、汽油机工作视频
汽车在开动前，是如何使内燃机起动的？
答：通过外力先使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，消耗机械能来帮助内燃机完成吸气、压缩两个冲程内燃机一旦开始做功，内能就会转化成曲轴的机械能。这时曲轴获得的机械能一部分通过做功，一部分通过飞轮（与曲轴相连的质量较大的轮子）保存起来。然后依靠飞轮的惯性再反过来向外输出带动曲轴转动，靠消耗飞轮的机械能完成排气以及下一循环的吸气、压缩。这样内燃机就可连续工作下去了。
1、在做功冲程燃气对活塞做功，内能转化为机械能。
2、其余三个冲程靠飞轮的惯性来完成.
例题：把5kg40℃的水烧开，需要完全燃烧多少kg的干木柴？（已知干木柴的热值为1.2×107J/kg，外界为标准大气压，并且燃料完全燃烧放出的热量全部被水吸收）
解：Q吸=cm（t-t0） =4200J/(kg·0C)×5kg×600C=1.26 ×106J；
Q放＝Q吸
m1=Q放/q= 1.2×106J/(1.2×107J/kg)=0.1kg
五、例题
1.四冲程汽油机的工作过程由( )、( )、
( )、( )四个冲程组成的.
2.四冲程汽油机,由机械能转化为内能的是
( )冲程,做功冲程是( )能转化为( )能.
3.汽油机吸入汽缸的是( ),点火方式是( ).柴油机吸入汽缸的是( ),点火方式是( ).
六、练习
