透镜
生活中的透镜
思考
请同学们用手感受一下它们有什么特点？
能否将它们分类？
认识透镜
1.透镜的分类
一、透镜的分类
中间厚、边缘薄的透镜
中间薄、边缘厚的透镜
凸透镜
凹透镜

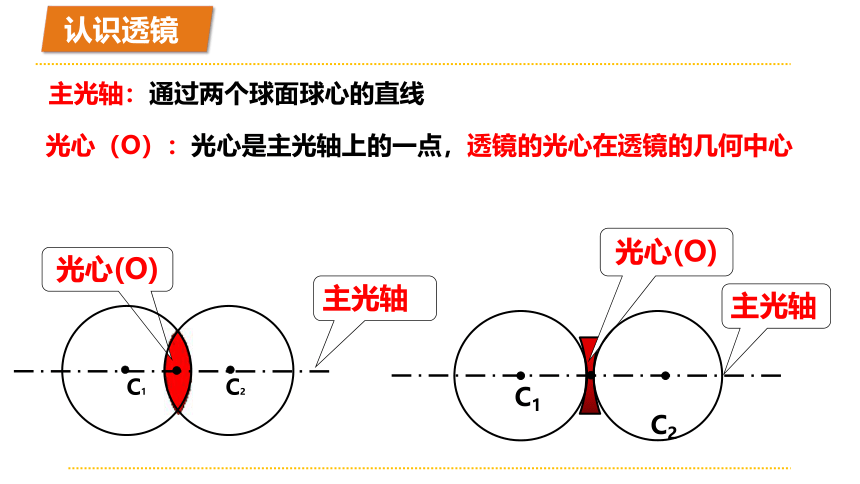

主光轴
光心(O)
C1
C2
主光轴：通过两个球面球心的直线
光心（O）：光心是主光轴上的一点，透镜的光心在透镜的几何中心
主光轴
光心(O)
C2
C1
认识透镜
请利用你们手中的器材将光线分别射入凸透镜和凹透镜，观察光路会怎么变化，并将光路图画在学案上
试一试
透镜对光线的作用
观察实验，我们会发现：
1. 凸透镜会让光线往靠近主光轴方向偏折
2.凹透镜会让光线往远离主光轴方向偏折
会聚作用
发散作用

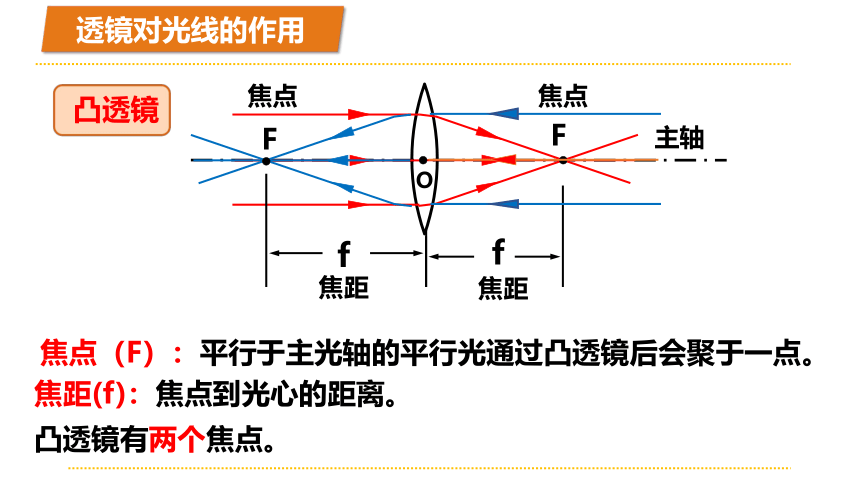

透镜对光线的作用
O
F
f
焦距
主轴
　焦点（F）：平行于主光轴的平行光通过凸透镜后会聚于一点。
焦距(f)：焦点到光心的距离。
F
f
焦距
焦点
焦点
透镜对光线的作用
凸透镜有两个焦点。
凸透镜
F
O
凹透镜有焦点吗？
虚焦点：平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上。凹透镜也有两个焦点
探究凹透镜对光的作用
凹透镜
F
F
O
3.通过光心的光线 传播方向不改变。
1.平行于主光轴的光线 经凸透镜折射后通过焦点。
2.经过凸透镜焦点的光线 折射后平行于主光轴射出。
口诀：平行光过焦点 过光心光不变
透镜的三条特殊光线
F
F
O
3.通过光心的光线 传播方向不改变。
1.平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
2.对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
口诀：平行光过焦点 过光心光不变
透镜的三条特殊光线
学以致用
假如你去南极探险，途中丢失了火种，面对如此寒冷的环境，怎么解除困境呢？
想一想
森林中随地乱扔的水瓶会有什么后果呢？
学以致用
想一想
学以致用
水瓶相当于一个_____透镜，对太阳光有______作用，烈日出来，容易引发火灾。
凸
会聚
随地乱扔的水瓶会有什么后果呢？
学以致用
想一想
一、透镜的分类
1.凸透镜：中间厚，边缘薄
2.凹透镜：中间薄，边缘厚
3.几个名词：主光轴，光心，焦点，焦距
二、透镜对光线的作用
1.凸透镜对光线有会 聚作用
2.凹透镜对光线有发 散作用
总结
三、三条特殊光线
F
F
O
F
F
O
口诀：
平行光过焦点 过光心光不变
请完成下列光路图
透镜的三条特殊光线
讨论：怎么测凸透镜的焦距？
学以致用
根据凸透镜和凹透镜对光线的作用，填上适当的透镜.
透镜
透镜
透镜
透镜
凹
凹
凸
凹
相对于原来入射光线而言是更加发散还是更汇聚？
与射出的光线是否是会聚和发散光束无关。
透镜对光线的作用
想一想
凸透镜和凹透镜到底什么样的作用呢，光线通过透镜后会有什么样的变化呢？
想一想
凸透镜和凹透镜到底什么样的作用呢，光线通过透镜后会有什么样的变化呢？
