教科版九年级物理上册3.2电路课件(共30张PPT)

(共30张PPT)
空白演示
在此输入您的封面副标题
带着下列问题，自学课本38--39页，3分钟时间。
1、电路由哪几部分组成？
2、组成电路的各部分的作用？
3、电路由哪几种状态？
电源
导线
用电器
开关
1、电路：
用导线把电源、用电器、开关连接起来，组成电流可以流过的路径叫做电路。
2．电路各元件的作用
（1）电源：
提供电能的装置，将其他形式的能转化为电能
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
（2）开关：
控制电路的通与断
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
（3）用电器：
消耗电能，将电能转化为其他形式的能
（4）导线：
注意：
提供电流流通的路径，输送电能。
1、一个简单的电路至少由电源、开关、用电器和导线四部分组成，缺一不可。多么复杂的电路都可以分解为这四部分。
2、充电电池既可能是一个电源，又可能是一个用电器。当充电电池充电时，它是一个用电器；当其供电时，它是一个电源。
铜芯导线
铝芯导线
感悟新知
例 1
如图，这是上海车展中展出的某款电动汽车，给汽车蓄电池充电时，蓄电池相当于_______ ；蓄电池对外供电时相当于_______。(均填“用电器”或“电源”)
电源
用电器
蓄电池的双重性
1．关于组成电路的基本元件的作用，下列说法中错误的是(　　)
A．电源提供电能
B．用电器是将其他形式的能转化为电能
C．开关控制电路的通、断
D．导线连接各电路元件，是电流的通道
感悟新知
B
电路的三种状态
通路
断路
短路
绝不允许
1、通路：闭合开关后，电路中有电流，处处连通的电路叫通路。
二、通路、开路和短路
通路时用电器能工作，电路中有电流通过。

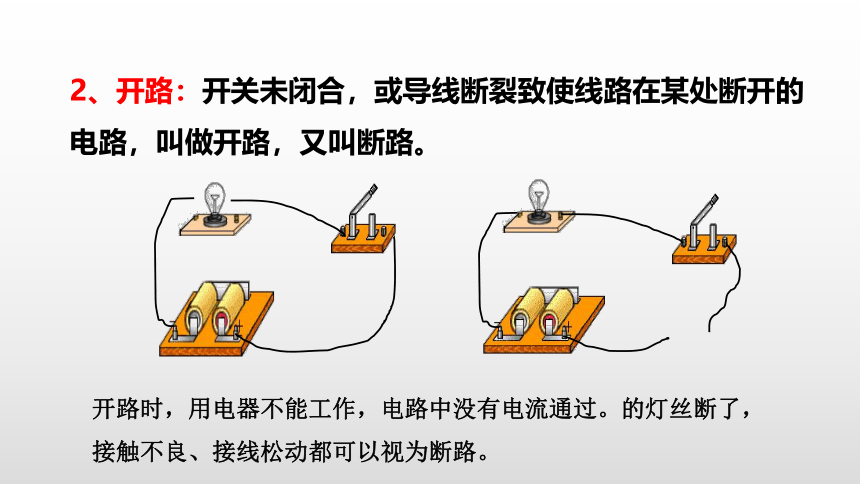

2、开路：开关未闭合，或导线断裂致使线路在某处断开的电路，叫做开路，又叫断路。
开路时，用电器不能工作，电路中没有电流通过。的灯丝断了，接触不良、接线松动都可以视为断路。
感悟新知
1. 通路和断路(对比思想)：
电路的状态 概念 图示 特点
通路 处处连通的电路 电路中有电流，用电器工作
断路 某处断开的电路 电路中无电流，用电器不工作
3、短路：
短路时，用电器不能正常工作，电路中电流很大会烧坏电源，甚至造成火灾。电源短路是绝对不允许的。
（1）电源短路：导线不通过用电器直接和电源两极相连。
（2）用电器短路：当电路中有多个用电器时，把其
中部分用电器两端直接用导线连接起来，这个用电器被短路。
L1
L2
用电器L1被短路，此时电流从电源正极出发，经用电器L2——红色导线，回到电源负极，此时有电流通过用电器L2，L2能工作，而L1没有电流通过，L1不能工作。用电器短路是允许的。
感悟新知
2.电源短路和局部短路(对比思想)：
电路的状态 概念 图示 特点
电源短路 导线不经过用电器而直接将电源两极连接起来 用电器不工作，电路中有很大的电流，会损坏电源甚至烧坏导线的绝缘层，引起火灾
局部短路 当电路中有多个用电器时，把其中部分用电器两端直接用导线连接起来 　　　 被短路的部分用电器不能工作，其他用电器能够工作
1、如何判断电路所处的状态？
2、电路中电流的方向是怎样的？
思考：
感悟新知
例 3
如图所示的四个电路图中，正确的是 ______；其中，______图已经出现电源短路；______图只要闭合开关，也属于电源短路；这时很容易将_______(填“电源”或“用电器”)烧坏。
C
B
A
电源
感悟新知
1．如图所示，电路连接情况中：甲属于________路，乙属于________路，丙属于________路。
开
短
通
感悟新知
2．如图所示，当开关S1、S2断开时，电路是________；当S1闭合、S2断开时，电路是________；当S1、S2都闭合时，电路是________。(均填“通路”“开路”或“短路”)
开路
通路
短路
三、电路图
图1
图2
熔断器
发热器
保温指示灯
图3
　　图2是电饭锅下面的电路。是不是眼花缭乱？能否简单表示呢？
加
热
指
示
灯
1、电路图：用符号表示电路连接的图，叫做电路图。
2、元件符号：
各种符号一定要画规范
长线的表示正极，短线表示负极
圆要画正，斜叉与圆接触，不能画正叉
表示轴的是空心圆，不是实心圆
3、画电路图：
方法：在对应的位置上，用元件符号代替实物元件，然后用直线把符号连接起来。
(1)电路元件符号用统一规定的符号；
(2) 电路图中各元件符号的位置必须和实物电路的位置一致,元件位置分布要均匀;
(3)连线时应横平竖直，呈矩形，使图形尽可能美观；
(4)各元件符号不要画在拐角处；
(5)线路要连接到位，中间不能有断点；
(6)元件做好标注，如S、L等;
(7)同一电路中涉及多个相同元件，可加下标进行区别，L1、L2等。
画电路图应注意的问题：
L1
L2
L1
L2
L1
L2
L2
L1
3
课堂小结
电路
电路的组成
电路的三种状态
电源
用电器
导线
通路
元件符号
画电路图方法
控制电路的通与断
提供电能
处处连通的电路
电路图
开关
开路
短路
消耗电能
传输电能
断开的电路
不通过用电器直接和电源两极相连
用规定符号，横平竖直，
矩形，拐角取直角
如图所示的电路中，如果闭合S1、
S2，则下列判断正确的是（　　）
4
典例分析
考点1：电路的三种状态
【典型例题】
D
A．灯L1、L2都亮
B．灯L1、L2都不亮
C．灯L2不亮，灯L1亮
D．灯L1不亮，灯L2亮
如图电路中，开关S闭合后，电源被短路的是（ ）
【迁移训练1】
BC
D
B
C
A
考点2：电路图
【典型例题】
与实物
图对应的电路图是（ ）
A
A B C D
【迁移训练2】
请按照如图所示的实物图画出电路图。
电路图如下：
