第15章 电流和电路 同步练习 2021-2022学年人教版物理九年级上册（Word版含答案）

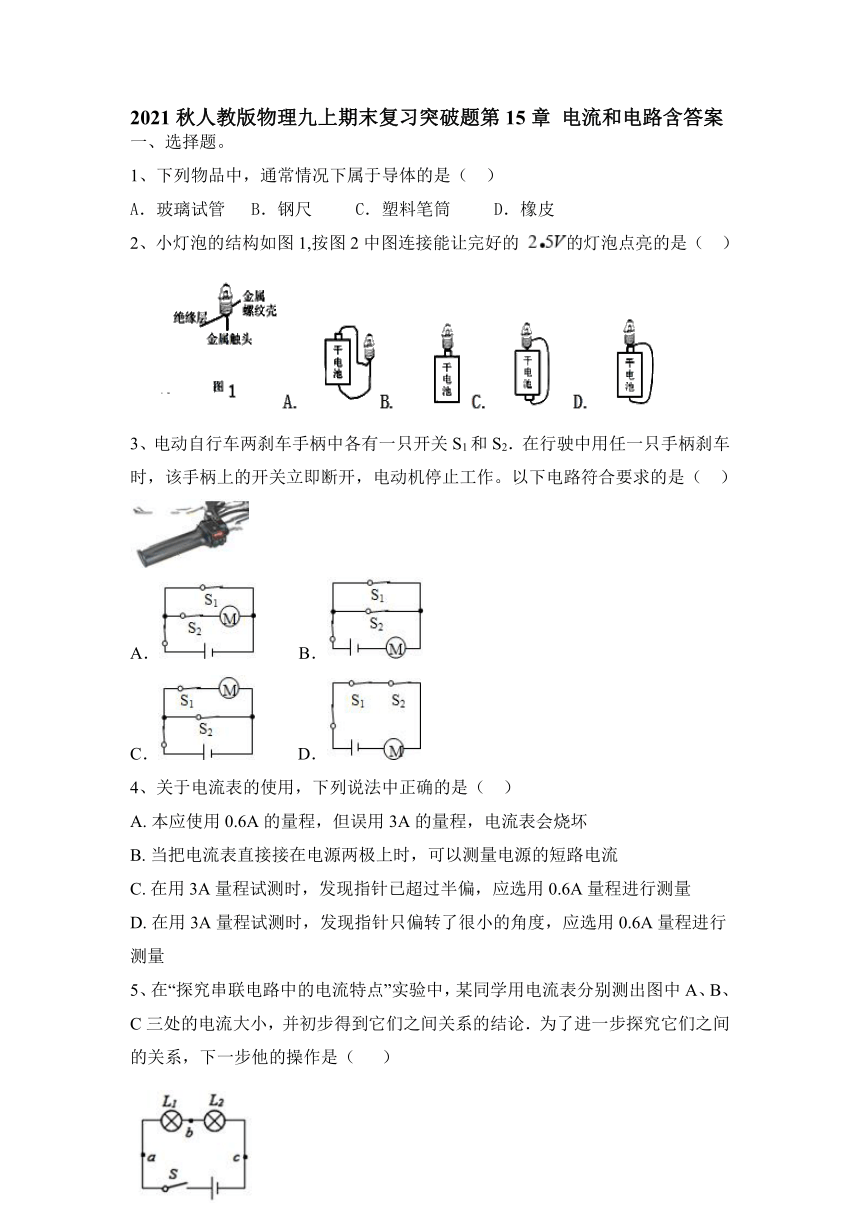

2021秋人教版物理九上期末复习突破题第15章 电流和电路含答案
一、选择题。
1、下列物品中，通常情况下属于导体的是（ ）
A．玻璃试管 B．钢尺 C．塑料笔筒 D．橡皮
2、小灯泡的结构如图1,按图2中图连接能让完好的 的灯泡点亮的是（ ）
3、电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。以下电路符合要求的是（　）
A． B．
C． D．
4、关于电流表的使用，下列说法中正确的是（ ）
A. 本应使用0.6A的量程，但误用3A的量程，电流表会烧坏
B. 当把电流表直接接在电源两极上时，可以测量电源的短路电流
C. 在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量
D. 在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量
5、在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（ ）

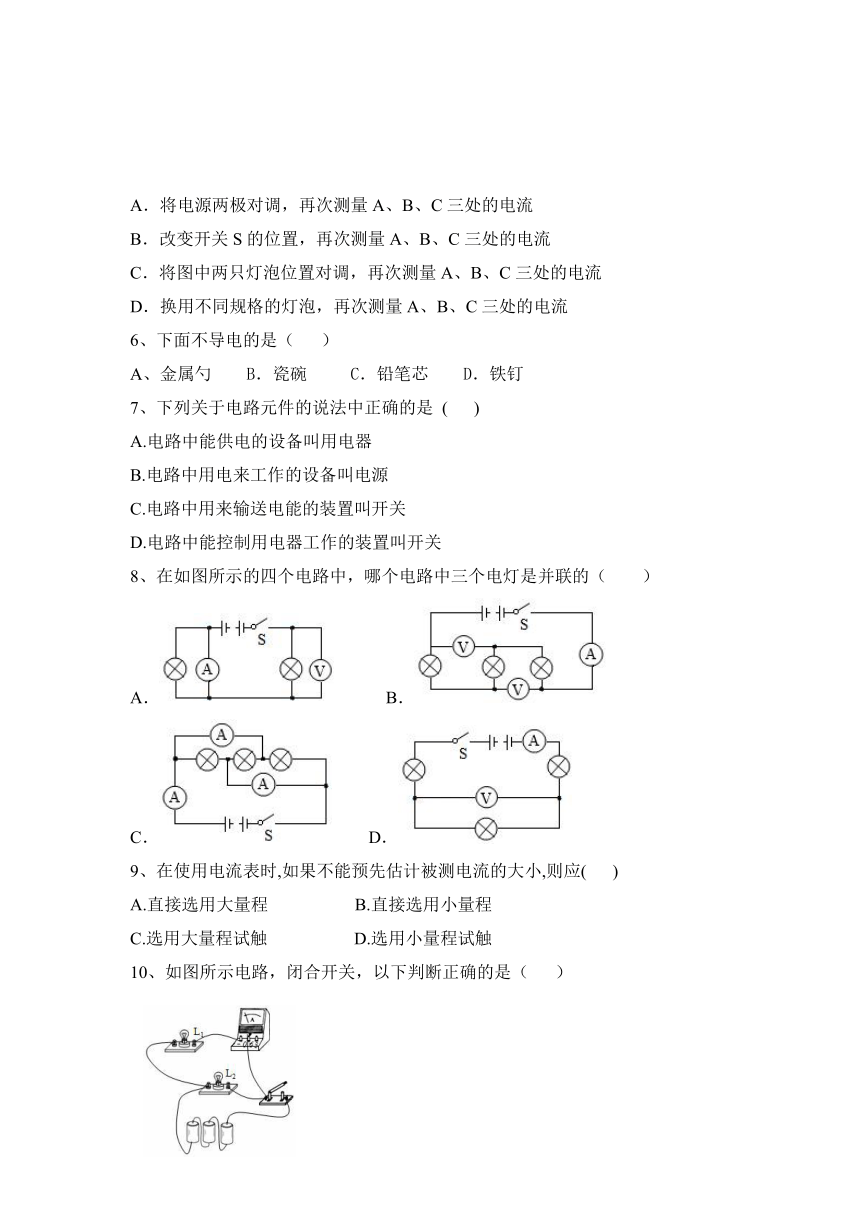

A．将电源两极对调，再次测量A、B、C三处的电流
B．改变开关S的位置，再次测量A、B、C三处的电流
C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D．换用不同规格的灯泡，再次测量A、B、C三处的电流
6、下面不导电的是（ ）
A、金属勺 B．瓷碗 C．铅笔芯 D．铁钉
7、下列关于电路元件的说法中正确的是 ( )
A.电路中能供电的设备叫用电器
B.电路中用电来工作的设备叫电源
C.电路中用来输送电能的装置叫开关
D.电路中能控制用电器工作的装置叫开关
8、在如图所示的四个电路中，哪个电路中三个电灯是并联的（　　）
A． B．
C． D．
9、在使用电流表时,如果不能预先估计被测电流的大小,则应( )
A.直接选用大量程 B.直接选用小量程
C.选用大量程试触 D.选用小量程试触
10、如图所示电路，闭合开关，以下判断正确的是（ ）

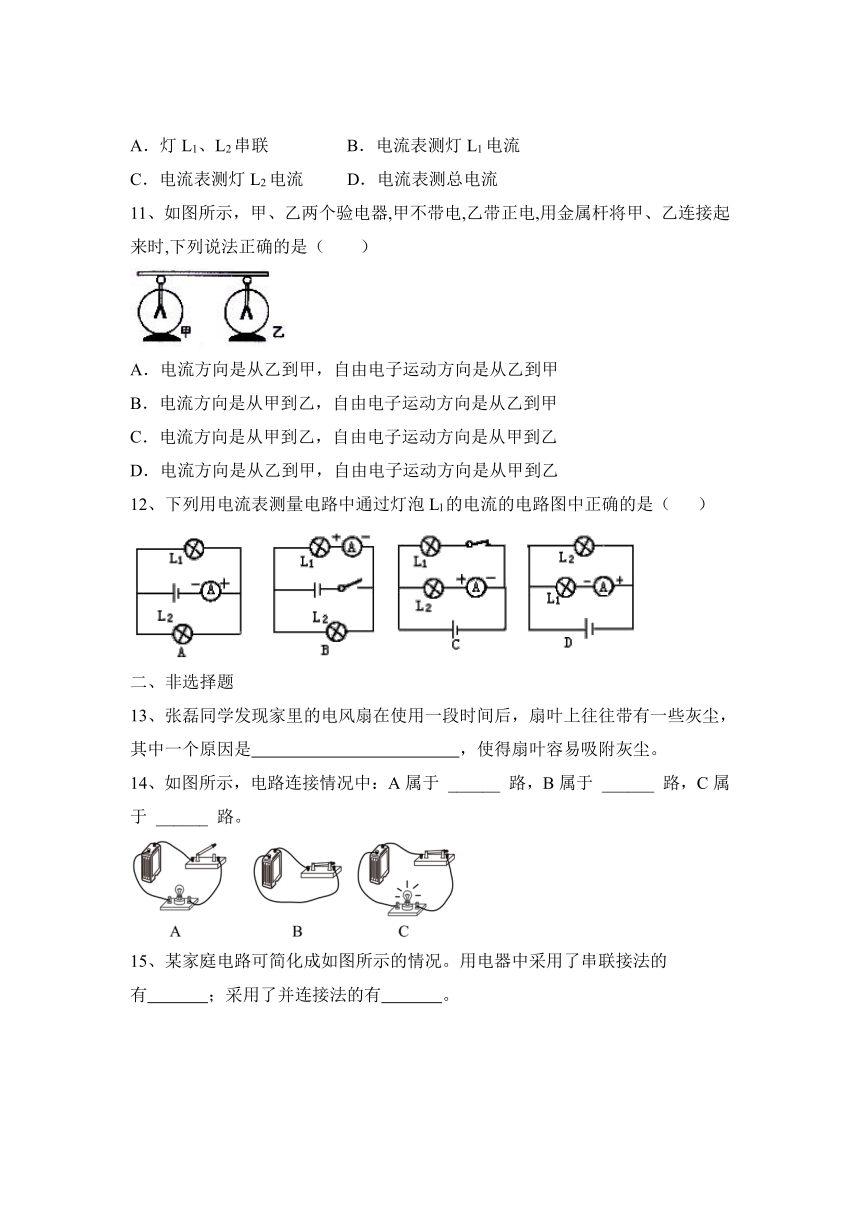

A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
11、如图所示，甲、乙两个验电器,甲不带电,乙带正电,用金属杆将甲、乙连接起来时,下列说法正确的是（ ）
A．电流方向是从乙到甲，自由电子运动方向是从乙到甲
B．电流方向是从甲到乙，自由电子运动方向是从乙到甲
C．电流方向是从甲到乙，自由电子运动方向是从甲到乙
D．电流方向是从乙到甲，自由电子运动方向是从甲到乙
12、下列用电流表测量电路中通过灯泡Ll的电流的电路图中正确的是（ ）
二、非选择题
13、张磊同学发现家里的电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是 ，使得扇叶容易吸附灰尘。
14、如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。

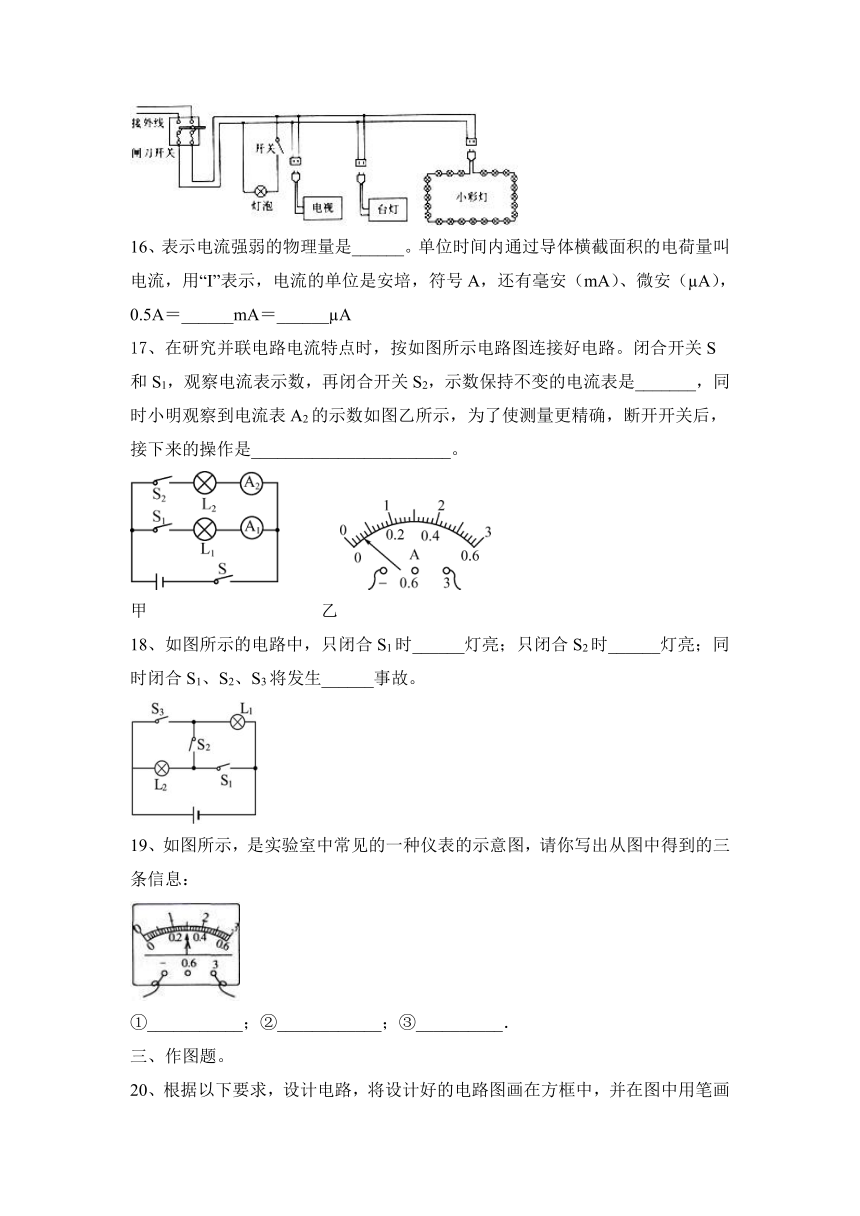

15、某家庭电路可简化成如图所示的情况。用电器中采用了串联接法的有　 　；采用了并连接法的有　 　。
16、表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
17、在研究并联电路电流特点时，按如图所示电路图连接好电路。闭合开关S和S1，观察电流表示数，再闭合开关S2，示数保持不变的电流表是_______，同时小明观察到电流表A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是_______________________。
甲 乙
18、如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
19、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
三、作图题。

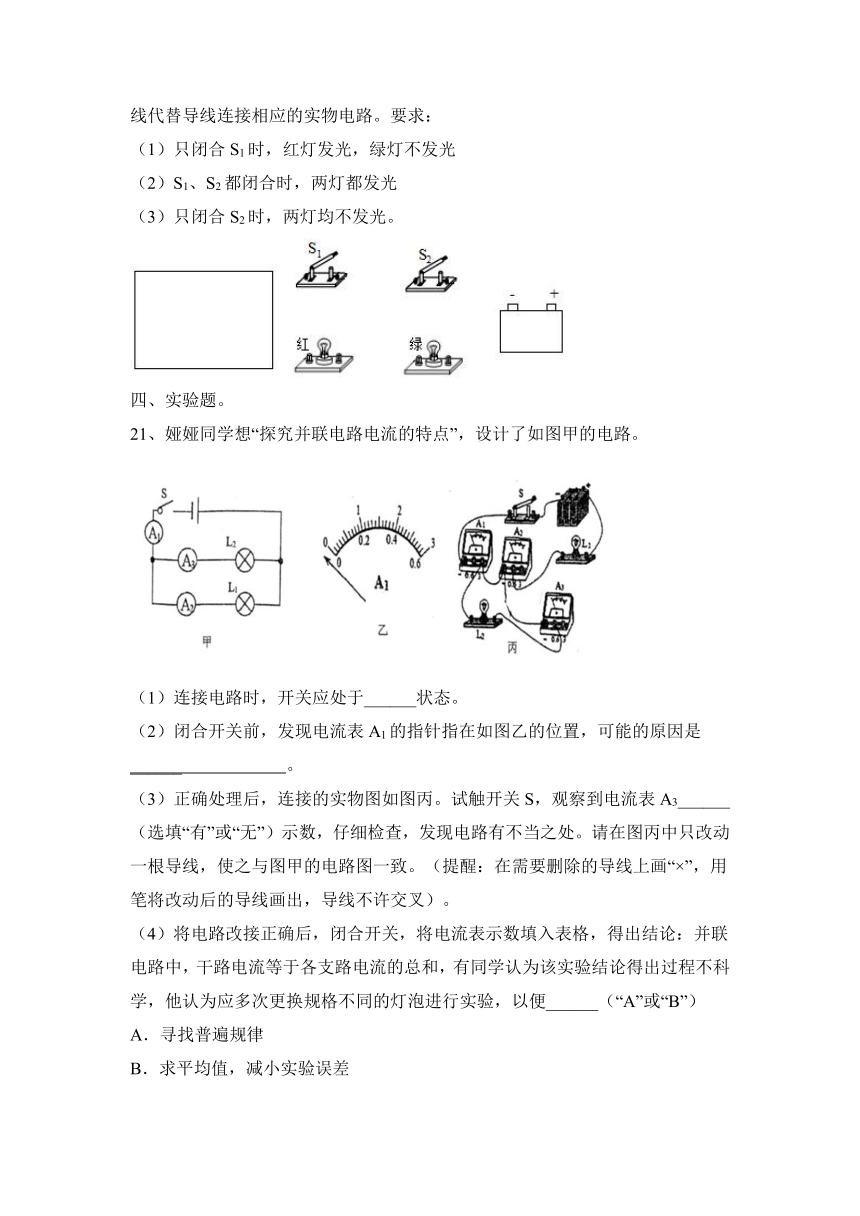

20、根据以下要求，设计电路，将设计好的电路图画在方框中，并在图中用笔画线代替导线连接相应的实物电路。要求：
（1）只闭合S1时，红灯发光，绿灯不发光
（2）S1、S2都闭合时，两灯都发光
（3）只闭合S2时，两灯均不发光。
四、实验题。
21、娅娅同学想“探究并联电路电流的特点”，设计了如图甲的电路。
（1）连接电路时，开关应处于______状态。
（2）闭合开关前，发现电流表A1的指针指在如图乙的位置，可能的原因是______ 。
（3）正确处理后，连接的实物图如图丙。试触开关S，观察到电流表A3______（选填“有”或“无”）示数，仔细检查，发现电路有不当之处。请在图丙中只改动一根导线，使之与图甲的电路图一致。（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
（4）将电路改接正确后，闭合开关，将电流表示数填入表格，得出结论：并联电路中，干路电流等于各支路电流的总和，有同学认为该实验结论得出过程不科学，他认为应多次更换规格不同的灯泡进行实验，以便______（“A”或“B”）
A．寻找普遍规律
B．求平均值，减小实验误差
干路电流/A 灯L1的电流/A 灯L2的电流/A
0.5 0.4 0.1
2021秋人教版物理九上期末复习突破题第15章 电流和电路含答案
一、选择题。
1、下列物品中，通常情况下属于导体的是（ ）
A．玻璃试管 B．钢尺 C．塑料笔筒 D．橡皮
【答案】B
2、小灯泡的结构如图1,按图2中图连接能让完好的 的灯泡点亮的是（ ）
【答案】C
3、电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。以下电路符合要求的是（　）
A． B．
C． D．
【答案】D
4、关于电流表的使用，下列说法中正确的是（ ）
A. 本应使用0.6A的量程，但误用3A的量程，电流表会烧坏
B. 当把电流表直接接在电源两极上时，可以测量电源的短路电流
C. 在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量
D. 在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量
【答案】D
5、在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（ ）
A．将电源两极对调，再次测量A、B、C三处的电流
B．改变开关S的位置，再次测量A、B、C三处的电流
C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D．换用不同规格的灯泡，再次测量A、B、C三处的电流
【答案】D
6、下面不导电的是（ ）
A、金属勺 B．瓷碗 C．铅笔芯 D．铁钉
【答案】B
7、下列关于电路元件的说法中正确的是 ( )
A.电路中能供电的设备叫用电器
B.电路中用电来工作的设备叫电源
C.电路中用来输送电能的装置叫开关
D.电路中能控制用电器工作的装置叫开关
【答案】D
8、在如图所示的四个电路中，哪个电路中三个电灯是并联的（　　）
A． B．
C． D．
【答案】C
9、在使用电流表时,如果不能预先估计被测电流的大小,则应( )
A.直接选用大量程 B.直接选用小量程
C.选用大量程试触 D.选用小量程试触
【答案】C
10、如图所示电路，闭合开关，以下判断正确的是（ ）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
【答案】B
11、如图所示，甲、乙两个验电器,甲不带电,乙带正电,用金属杆将甲、乙连接起来时,下列说法正确的是（ ）
A．电流方向是从乙到甲，自由电子运动方向是从乙到甲
B．电流方向是从甲到乙，自由电子运动方向是从乙到甲
C．电流方向是从甲到乙，自由电子运动方向是从甲到乙
D．电流方向是从乙到甲，自由电子运动方向是从甲到乙
【答案】D
12、下列用电流表测量电路中通过灯泡Ll的电流的电路图中正确的是（ ）
【答案】B
二、非选择题
13、张磊同学发现家里的电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是 ，使得扇叶容易吸附灰尘。
【答案】摩擦起电
14、如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
【答案】断路 短路 通路
15、某家庭电路可简化成如图所示的情况。用电器中采用了串联接法的有　 　；采用了并连接法的有　 　。
【答案】小彩灯；灯泡、电视和台灯。
16、表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
【答案】电流 500 0.5×106
17、在研究并联电路电流特点时，按如图所示电路图连接好电路。闭合开关S和S1，观察电流表示数，再闭合开关S2，示数保持不变的电流表是_______，同时小明观察到电流表?A2的示数如图乙所示，为了使测量更精确，断开开关后，接下来的操作是_______________________。
甲 乙
【答案】 A1 “3 A”上的线头改接到“0.6 A”处
18、如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
【答案】L2 L1、L2 短路
19、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
【答案】是一个电流表 电流表选择的量程是0～3A
电流表的示数为1.5A
三、作图题。
20、根据以下要求，设计电路，将设计好的电路图画在方框中，并在图中用笔画线代替导线连接相应的实物电路。要求：
（1）只闭合S1时，红灯发光，绿灯不发光
（2）S1、S2都闭合时，两灯都发光
（3）只闭合S2时，两灯均不发光。
【答案】如图所示：
【分析】根据开关在不同状态下灯泡的发光情况分析两灯的连接方式，并确定开关的位置，由此画出电路图并连接实物。
【解答】解：
由题知，只闭合，红灯发光，不发光；S1、S2都闭合时，两灯都发光，说明两灯可独工作，即两灯并联，
只闭合S2时，两灯均不发光，说明S1时在干路上控制整个电路，开关S2绿灯支路上，由此画出电路图，并根据电路图连接实物如图所示：
。
四、实验题。
21、娅娅同学想“探究并联电路电流的特点”，设计了如图甲的电路。
（1）连接电路时，开关应处于______状态。
（2）闭合开关前，发现电流表A1的指针指在如图乙的位置，可能的原因是______ 。
（3）正确处理后，连接的实物图如图丙。试触开关S，观察到电流表A3______（选填“有”或“无”）示数，仔细检查，发现电路有不当之处。请在图丙中只改动一根导线，使之与图甲的电路图一致。（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
（4）将电路改接正确后，闭合开关，将电流表示数填入表格，得出结论：并联电路中，干路电流等于各支路电流的总和，有同学认为该实验结论得出过程不科学，他认为应多次更换规格不同的灯泡进行实验，以便______（“A”或“B”）
A．寻找普遍规律
B．求平均值，减小实验误差
干路电流/A 灯L1的电流/A 灯L2的电流/A
0.5 0.4 0.1
【答案】断开 电流表没有调零 无 A
