新课标教科版九年级物理 《欧姆定律》单元测试及答案

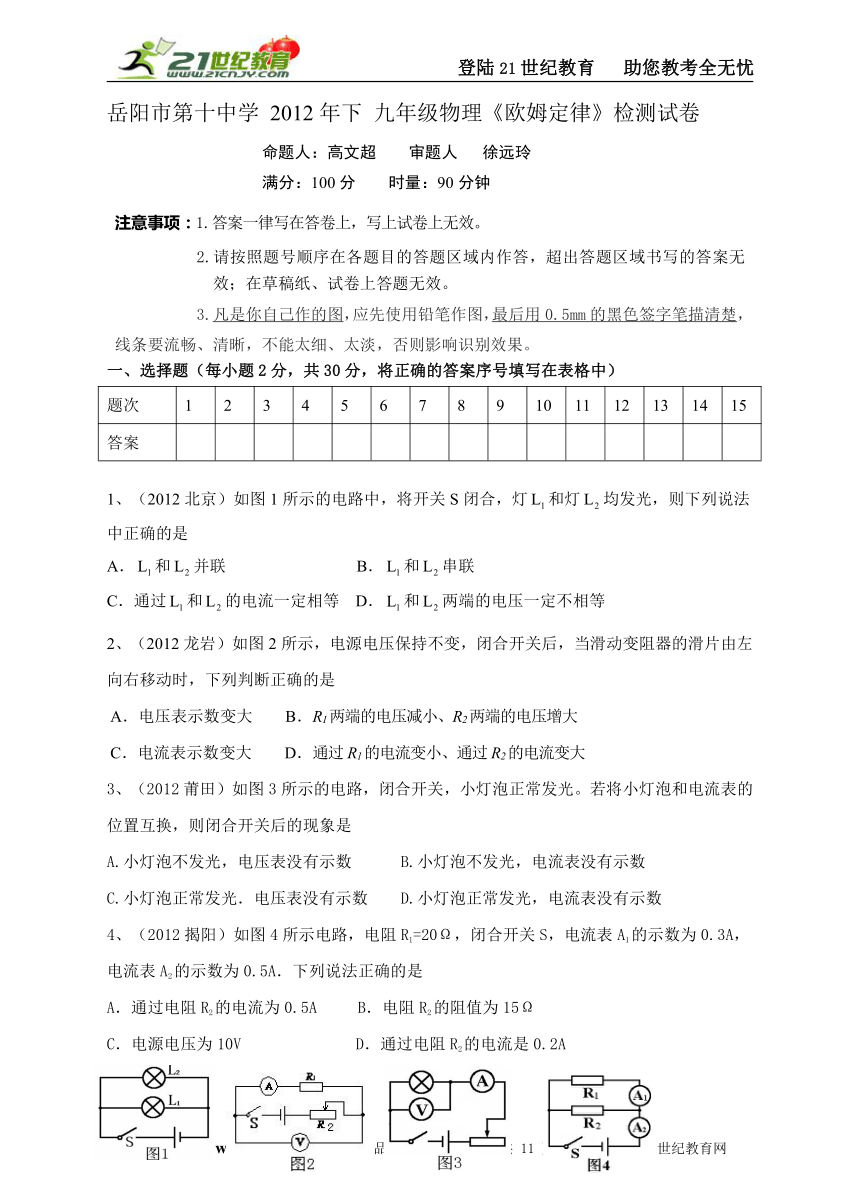

岳阳市第十中学 2012年下 九年级物理《欧姆定律》检测试卷
命题人：高文超 审题人 徐远玲
满分：100分 时量：90分钟
注意事项：1.答案一律写在答卷上，写上试卷上无效。
2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。
一、选择题（每小题2分，共30分，将正确的答案序号填写在表格中）
题次
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
1、（2012北京）如图1所示的电路中，将开关S闭合，灯和灯均发光，则下列说法中正确的是
A．和并联 B．和串联
C．通过和的电流一定相等 D．和两端的电压一定不相等
2、（2012龙岩）如图2所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片由左向右移动时，下列判断正确的是
A．电压表示数变大 B．R1两端的电压减小、R2两端的电压增大
C．电流表示数变大 D．通过R1的电流变小、通过R2的电流变大
3、（2012莆田）如图3所示的电路，闭合开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开关后的现象是
A.小灯泡不发光，电压表没有示数 B.小灯泡不发光，电流表没有示数
C.小灯泡正常发光．电压表没有示数 D.小灯泡正常发光，电流表没有示数
4、（2012揭阳）如图4所示电路，电阻R1=20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.5A．下列说法正确的是
A．通过电阻R2的电流为0.5A B．电阻R2的阻值为15Ω
C．电源电压为10V D．通过电阻R2的电流是0.2A

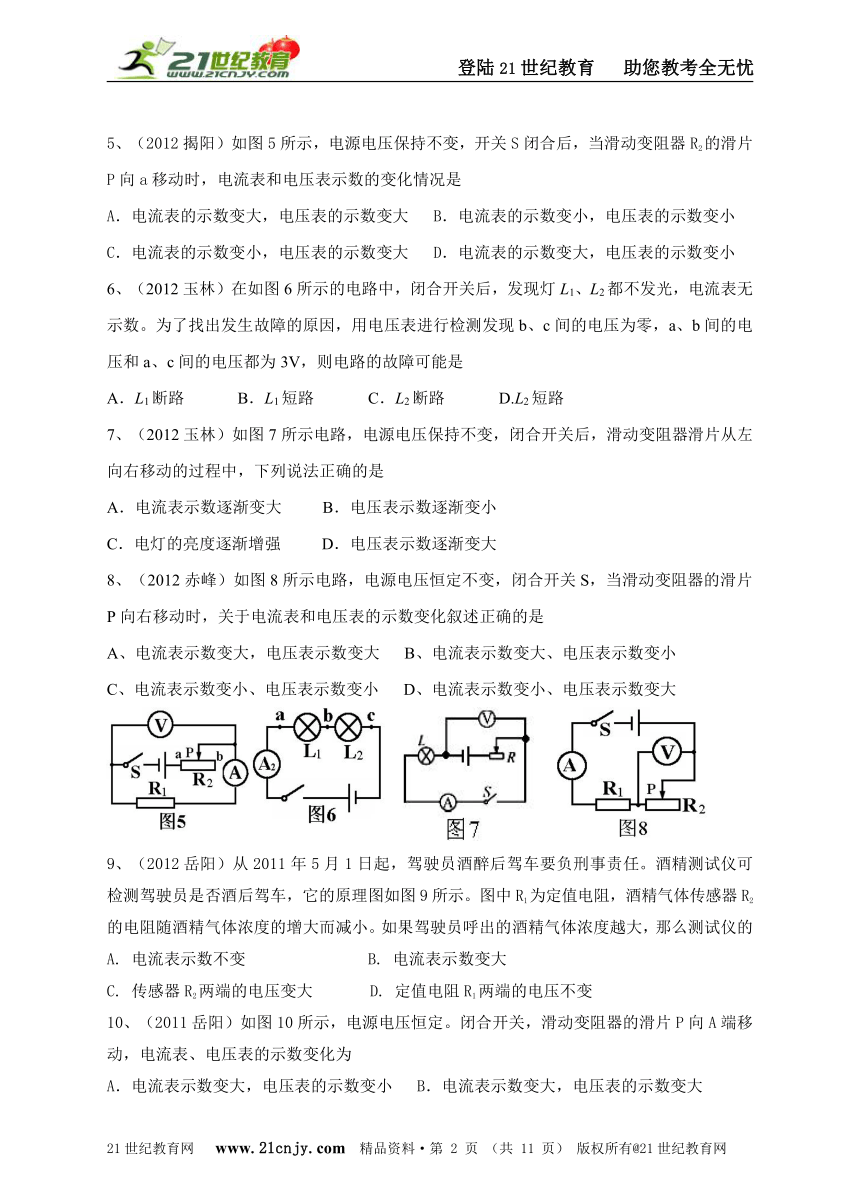

5、（2012揭阳）如图5所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是
A．电流表的示数变大，电压表的示数变大 B．电流表的示数变小，电压表的示数变小
C．电流表的示数变小，电压表的示数变大 D．电流表的示数变大，电压表的示数变小
6、（2012玉林）在如图6所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数。为了找出发生故障的原因，用电压表进行检测发现b、c间的电压为零，a、b间的电压和a、c间的电压都为3V，则电路的故障可能是
A．L1断路 B．L1短路 C．L2断路 D.L2短路
7、（2012玉林）如图7所示电路，电源电压保持不变，闭合开关后，滑动变阻器滑片从左向右移动的过程中，下列说法正确的是
A．电流表示数逐渐变大 B．电压表示数逐渐变小
C．电灯的亮度逐渐增强 D．电压表示数逐渐变大
8、（2012赤峰）如图8所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表和电压表的示数变化叙述正确的是
A、电流表示数变大，电压表示数变大 B、电流表示数变大、电压表示数变小
C、电流表示数变小、电压表示数变小 D、电流表示数变小、电压表示数变大
9、（2012岳阳）从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图9所示。图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小。如果驾驶员呼出的酒精气体浓度越大，那么测试仪的
A. 电流表示数不变 B. 电流表示数变大
C. 传感器R2两端的电压变大 D. 定值电阻R1两端的电压不变
10、（2011岳阳）如图10所示，电源电压恒定。闭合开关，滑动变阻器的滑片P向A端移动，电流表、电压表的示数变化为
A．电流表示数变大，电压表的示数变小 B．电流表示数变大，电压表的示数变大
C．电流表示数变小，电压表的示数变小 D．电流表示数变小，电压表的示数变大
11、（2012娄底）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图11所示的计重秤原理图，以下说法正确的是
A.称重表其实是一个电压表 B.电路中的R1是没有作用的
C.当车辆越重时，称重表的示数越小 D.当车辆越重时，称重表的示数越大
12、（2012衡阳）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图12所示的U-I关系图像，从图可以看出R1与R2的大小关系是
A．R1>R2 B．R1=R 2 C．R113、（2012天津）如图13甲所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定，闭合开关S，调节滑动变阻器滑片，R1、R2两端的电压U1、U2与电流I的变化关系图像如图乙所示，其中正确的是
14、（2012衡阳）如图14所示电路中，甲、乙两处分别接入电流表
或电压表，当S闭合后，为使两灯均能发光，则
A．甲接电压表，乙接电流表 B．甲、乙均接电压表
C．甲、乙均接电流表 D．甲接电流表，乙接电压表
15、（2012衡阳）在如图15所示电路中，电源电压保持不变，闭合
开关，当滑动变阻器的滑片P向左滑动时
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变大，电流表示数变大，灯泡变亮
D．电压表示数变小，电流表示数变小，灯泡变暗
二、填空题（每空1分，共20分）
16、一段导体两端电压为5V时，导体中的电流强度为0.5A，若导体两端电压增加一倍，导体中的电流为___________；当电压变为零时，导体的电阻为___________。
17、（2012株洲）电阻R1=2Ω，R2=4Ω串联时，通过它们的电流之比I1：I2= ；电压U1：U2= 。
18、电阻R1=2Ω，R2=3Ω并联时，通过它们的电流之比I1：I2= ；电压U1：U2= 。
19、两个用电器分别标有“6Ω 1A”“10Ω0.5 A” 字样，将它们串联，为了保证用电器的安全，允许通过它们的电流是 A，电源的最高电压是 V。
20、一个灯泡标有“3V ”字样的灯泡，正常发光时通过的电流是0.3A，要使灯泡正常发光，需 联一个阻值是 Ω的电阻才能接到12V的电源上。
21、在“创新素质教育实践行动”的活动中，小明在修理电器时，需要一个15Ω的电阻，现在身边有阻值20Ω、10Ω、8Ω、5Ω电阻各一个，他可为选择其中___ __的两个电阻_______联来获得。
22、（2012益阳）在图16电路中，电源电压为6V，R1＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为?????? A，电阻R2的阻值为?????? Ω。
23、（2012成都）如图17所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将________，电压表示数将___________。(填“变大”、“不变”或“变小”)
24、（2012哈尔滨）某同学利用如图18电路，探究“导体电阻的大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．实验中，根据 判断接入M、N两点间电阻的大小，选用的电阻丝是 。
25、（2012桂林）在图19所示电路中，电源电压6V保持不变。只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数变化了0.4A。则R1的阻值为 Ω，R2的阻值为 Ω。
三、科学探究与作图（每空2分，共32分）

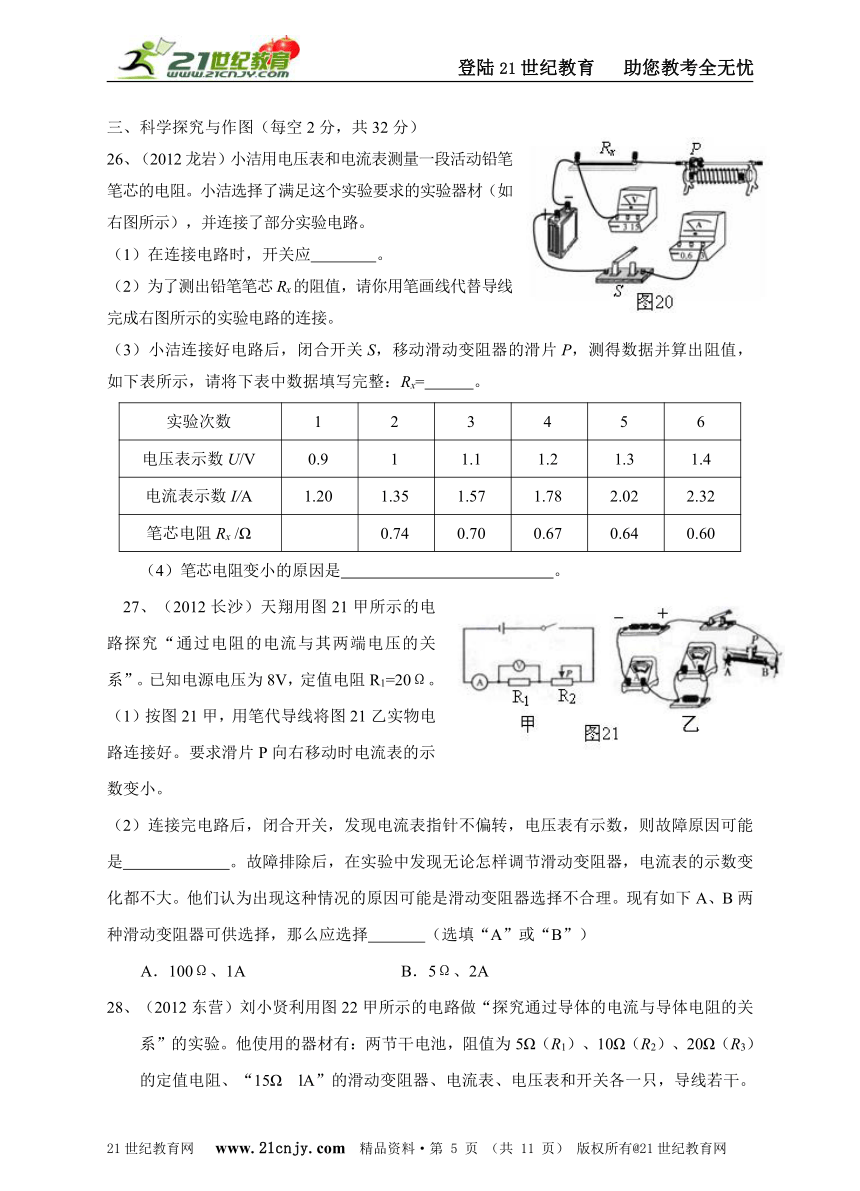

26、（2012龙岩）小洁用电压表和电流表测量一段活动铅笔笔芯的电阻。小洁选择了满足这个实验要求的实验器材（如右图所示），并连接了部分实验电路。
（1）在连接电路时，开关应 。
（2）为了测出铅笔笔芯Rx的阻值，请你用笔画线代替导线完成右图所示的实验电路的连接。
（3）小洁连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据并算出阻值，如下表所示，请将下表中数据填写完整：Rx= 。
实验次数
1
2
3
4
5
6
电压表示数U/V
0.9
1
1.1
1.2
1.3
1.4
电流表示数I/A
1.20
1.35
1.57
1.78
2.02
2.32
笔芯电阻Rx /Ω
0.74
0.70
0.67
0.64
0.60
（4）笔芯电阻变小的原因是 。
27、（2012长沙）天翔用图21甲所示的电路探究“通过电阻的电流与其两端电压的关系”。已知电源电压为8V，定值电阻R1=20Ω。
（1）按图21甲，用笔代导线将图21乙实物电路连接好。要求滑片P向右移动时电流表的示数变小。
（2）连接完电路后，闭合开关，发现电流表指针不偏转，电压表有示数，则故障原因可能是 。故障排除后，在实验中发现无论怎样调节滑动变阻器，电流表的示数变化都不大。他们认为出现这种情况的原因可能是滑动变阻器选择不合理。现有如下A、B两种滑动变阻器可供选择，那么应选择 （选填“A”或“B”）
A．100Ω、1A B．5Ω、2A
28、（2012东营）刘小贤利用图22甲所示的电路做“探究通过导体的电流与导体电阻的关系”的实验。他使用的器材有：两节干电池，阻值为5Ω（R1）、10Ω（R2）、20Ω（R3）的定值电阻、“15Ω　lA”的滑动变阻器、电流表、电压表和开关各一只，导线若干。
（1）电源用2节干电池做电源，电压表选 量程；电流表选 量程。
（2）根据图甲所示的电路，用笔画线代替导线，将图乙中的实物连成实验电路。
（3）闭合开关前滑动变阻器的滑片P应移到 端。
（4）电路中滑动变阻器的作用是 （答出一条即可）。
（5）正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5V，电流表的示数如图丙是 A。
①小明将用R2替换R1接入电路，接下来他应该进行的操作是
，读出电流表的示数。
②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5V。经检查，电路连接无误，各元件均完好。请你帮他找出一种可能的原因 。
③在不改变电路和器材的前提下，针对②中的问题，怎样改进该实验，请写出你的办法： 。
四、计算题（每题6分，共18分）
29、（2012岳阳）图示电路中，电源电压保持不变，电阻R1的阻值为20Ω。当开关S1闭合、S2断开时，电流表示数为0.3A；当开关S1、S2均闭合时，电流表示数变为0.5A。求：
⑴电源电压；
⑵电阻R2的阻值。
30、一个小灯泡正常发光时的电压是4V，通过的电流是0.5A。如果我们只有电压为6V的电源，要使灯泡正常工作，需要串联多大阻值的电阻？
31、(广东)有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为热敏电阻。图20是某热敏电阻的阻值随温度变化的图象。
（1）由图象可知，热敏电阻阻值随温度升高 ；
（2）在100℃时的电阻值是 Ω；
（3）小明用该热敏电阻和电压表设计了一只测量范围为0～100℃的水温表，图25是这个水温表的原理图，图中的电压表量程为0～3V，定值电阻R0的阻值为l00Ω；当水温达到100℃时，要求电压表的示数达到最大值。由此可知电源两极间的电压是多少？
新课标岳阳市十中2012年下学期九年级物理《欧姆定律》检测答卷
满分：100分 时量：50分钟 班 姓名
注意事项：1.答案一律写在答卷上，写上试卷上无效。2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
一、选择题（每小题2分，共30分，将正确的答案序号填写在表格中）
题次
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
二、填空题（每空2分，共20分）
16、 、 ； 17、 、 ；18、 、 ；
19、 、 ； 20、 、 ；21、 、 ；
22、 、 ； 23、 、 ；24、 、 ；
25、 、 。
三、科学探究与作图（每空2分，共32分）
26、（1） 。（2）在图20中连导线。
（3） 。
（4） 。
27、（1）在图21乙中连导线。
（2） 、 。
28、（1） 、 。
（2）在图22乙中连导线。
（3） 。
（4） 。
（5） 。
① 。
② 。
③ 。
四、计算题（每题6分，共18分）
29、解：（1）
（2）

30、解：


31、解：（1） ；（2） 。
（3）
新课标岳阳市十中2012年下学期九年级物理《欧姆定律》参考答案
满分：100分 时量：50分钟 班 姓名
注意事项：1.答案一律写在答卷上，写上试卷上无效。2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
一、选择题（每小题2分，共30分，将正确的答案序号填写在表格中）
题次
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
A
B
B
D
A
A
B
D
B
D
D
A
B
D
C
二、填空题（每空2分，共20分）
16、 1A 、 10Ω ； 17、 1：1 、 1:2 ；18、 3:2 、 1:1 ；
19、 0.5 、 8 ； 20、 串 、 30 ；21、 10Ω、5Ω 、 串 ；
22、 0.5 、 8 ； 23、 变大 、 变小 ；24、 电流 、 甲乙 ；
25、 10 、 20 。
三、科学探究与作图（每空2分，共32分）
26、（1） 断开 。（2）在图20中连导线。
（3） 0.75 。
（4） 铅笔芯的电阻与温度有关 。
27、（1）在图21乙中连导线。
（2） 电阻处开路 、 A 。
28、（1） 0～3V 、 0 ～0.6A 。
（2）在图22乙中连导线。
（3） 左 。
（4） 调节电阻两端电压 。
（5） 0.3 。
① 向右调节滑片，使电压表的示数等于1.5V 。
② R3的阻值过大，变阻器的电阻过小 。
③ 控制电阻两端电压大于1.5V，如等于2V 。
四、计算题（每题6分，共18分）
29、解：（1）电源电压U=IR1=0.3A×20Ω=6V。
（2）R2与R1并联，通过R2的电流I2=I—I1=0.5A—0.3A=0.2A
R2=。

30、解：灯泡R1与电阻R2串联，
电阻R2两端电压U2=U—U1=6V—4V=2V，通过电阻R2的电流I2=0.5A，
电阻R2=。

31、解：（1） 减小 ；（2） 100 。
（3）热敏电阻R1与定值电阻R0串联，当水温达到100℃时，定值电阻R0的两端电压最大U0=3V时，通过电路的电流I=，热敏电阻R1=100Ω，两端电压U1=IR1=0.3A×100Ω=3V，电源电压U=U1+U0=3V+3V=6V。
