第2章 对环境的察觉 单元测试（含解析）

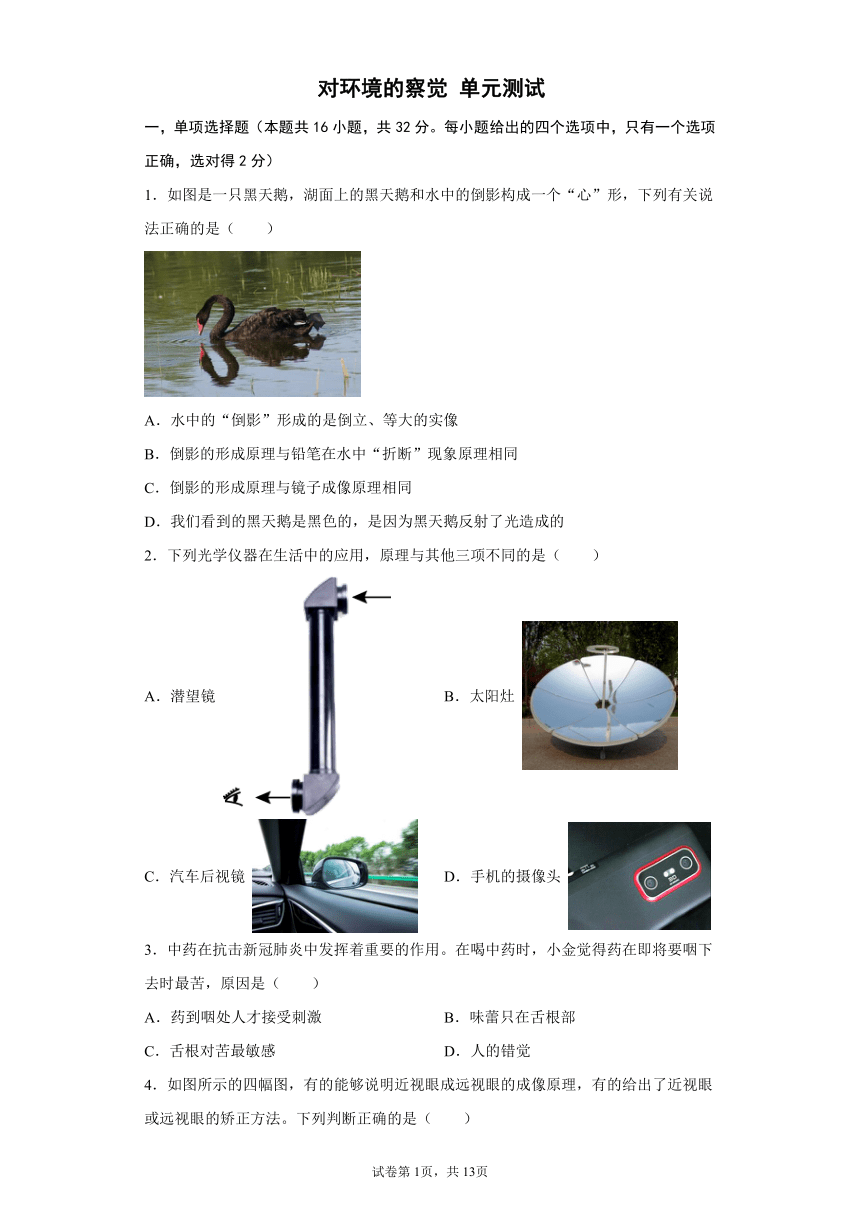

对环境的察觉 单元测试
一，单项选择题（本题共16小题，共32分。每小题给出的四个选项中，只有一个选项正确，选对得2分）
1．如图是一只黑天鹅，湖面上的黑天鹅和水中的倒影构成一个“心”形，下列有关说法正确的是（　　）
A．水中的“倒影”形成的是倒立、等大的实像
B．倒影的形成原理与铅笔在水中“折断”现象原理相同
C．倒影的形成原理与镜子成像原理相同
D．我们看到的黑天鹅是黑色的，是因为黑天鹅反射了光造成的
2．下列光学仪器在生活中的应用，原理与其他三项不同的是（　　）
A．潜望镜 B．太阳灶
C．汽车后视镜 D．手机的摄像头
3．中药在抗击新冠肺炎中发挥着重要的作用。在喝中药时，小金觉得药在即将要咽下去时最苦，原因是（ ）
A．药到咽处人才接受刺激 B．味蕾只在舌根部
C．舌根对苦最敏感 D．人的错觉

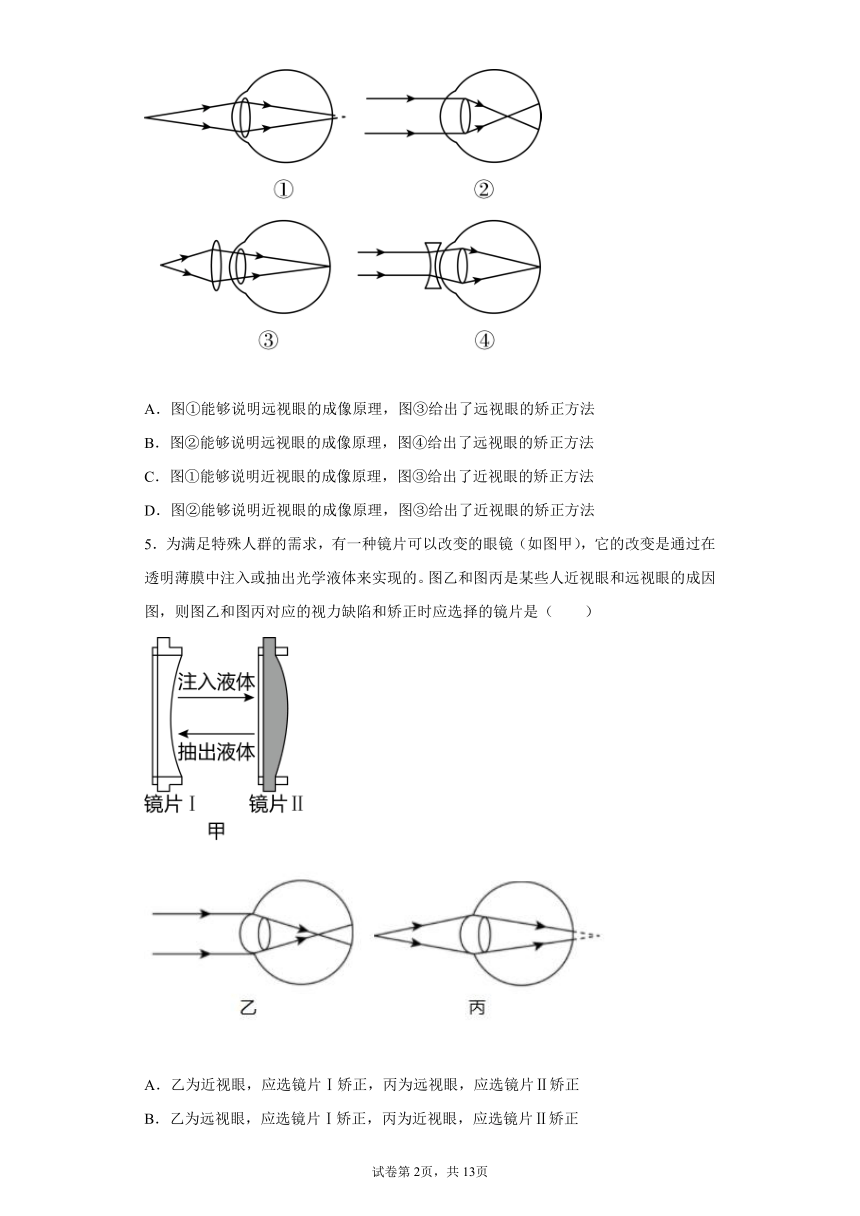

4．如图所示的四幅图，有的能够说明近视眼成远视眼的成像原理，有的给出了近视眼或远视眼的矫正方法。下列判断正确的是（　　）
A．图①能够说明远视眼的成像原理，图③给出了远视眼的矫正方法
B．图②能够说明远视眼的成像原理，图④给出了远视眼的矫正方法
C．图①能够说明近视眼的成像原理，图③给出了近视眼的矫正方法
D．图②能够说明近视眼的成像原理，图③给出了近视眼的矫正方法
5．为满足特殊人群的需求，有一种镜片可以改变的眼镜（如图甲），它的改变是通过在透明薄膜中注入或抽出光学液体来实现的。图乙和图丙是某些人近视眼和远视眼的成因图，则图乙和图丙对应的视力缺陷和矫正时应选择的镜片是（　　）
A．乙为近视眼，应选镜片Ⅰ矫正，丙为远视眼，应选镜片Ⅱ矫正
B．乙为远视眼，应选镜片Ⅰ矫正，丙为近视眼，应选镜片Ⅱ矫正
C．乙为近视眼，应选镜片Ⅰ矫正，丙为远视眼，应选镜片Ⅰ矫正
D．乙为远视眼，应选镜片Ⅱ矫正，丙为近视眼，应选镜片Ⅰ矫正

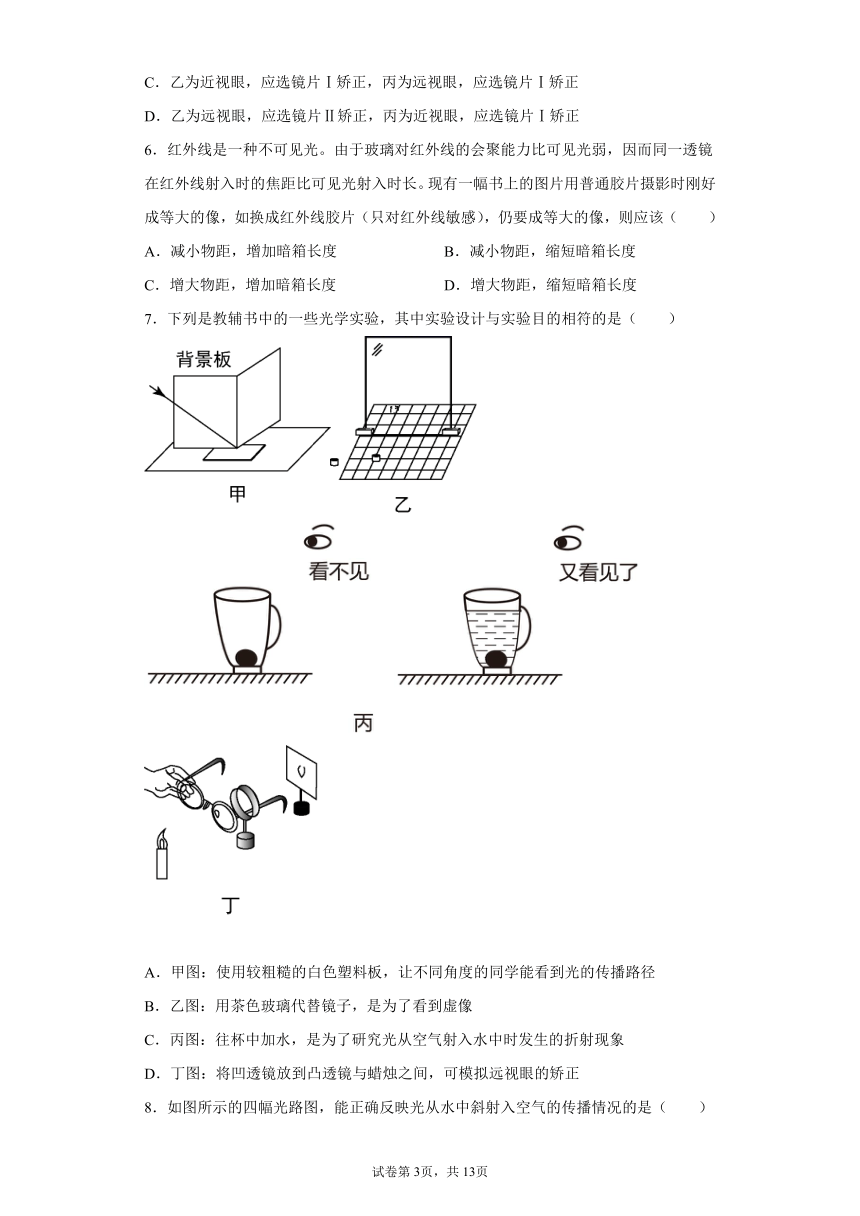

6．红外线是一种不可见光。由于玻璃对红外线的会聚能力比可见光弱，因而同一透镜在红外线射入时的焦距比可见光射入时长。现有一幅书上的图片用普通胶片摄影时刚好成等大的像，如换成红外线胶片（只对红外线敏感），仍要成等大的像，则应该（　　）
A．减小物距，增加暗箱长度 B．减小物距，缩短暗箱长度
C．增大物距，增加暗箱长度 D．增大物距，缩短暗箱长度
7．下列是教辅书中的一些光学实验，其中实验设计与实验目的相符的是（　　）
A．甲图：使用较粗糙的白色塑料板，让不同角度的同学能看到光的传播路径
B．乙图：用茶色玻璃代替镜子，是为了看到虚像
C．丙图：往杯中加水，是为了研究光从空气射入水中时发生的折射现象
D．丁图：将凹透镜放到凸透镜与蜡烛之间，可模拟远视眼的矫正

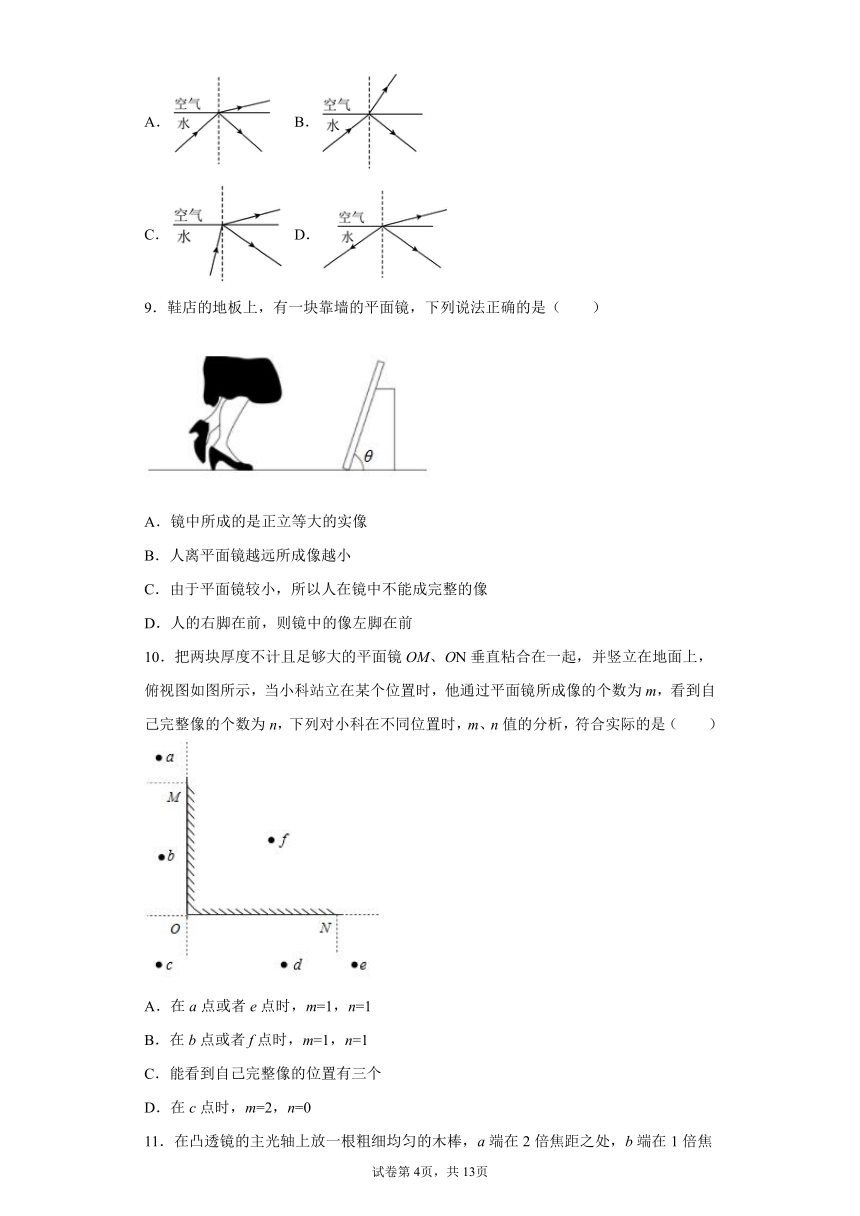

8．如图所示的四幅光路图，能正确反映光从水中斜射入空气的传播情况的是（　　）
A． B．
C． D．
9．鞋店的地板上，有一块靠墙的平面镜，下列说法正确的是（　　）
A．镜中所成的是正立等大的实像
B．人离平面镜越远所成像越小
C．由于平面镜较小，所以人在镜中不能成完整的像
D．人的右脚在前，则镜中的像左脚在前
10．把两块厚度不计且足够大的平面镜OM、ON垂直粘合在一起，并竖立在地面上，俯视图如图所示，当小科站立在某个位置时，他通过平面镜所成像的个数为m，看到自己完整像的个数为n，下列对小科在不同位置时，m、n值的分析，符合实际的是（　　）
A．在a点或者e点时，m=1，n=1
B．在b点或者f点时，m=1，n=1
C．能看到自己完整像的位置有三个
D．在c点时，m=2，n=0

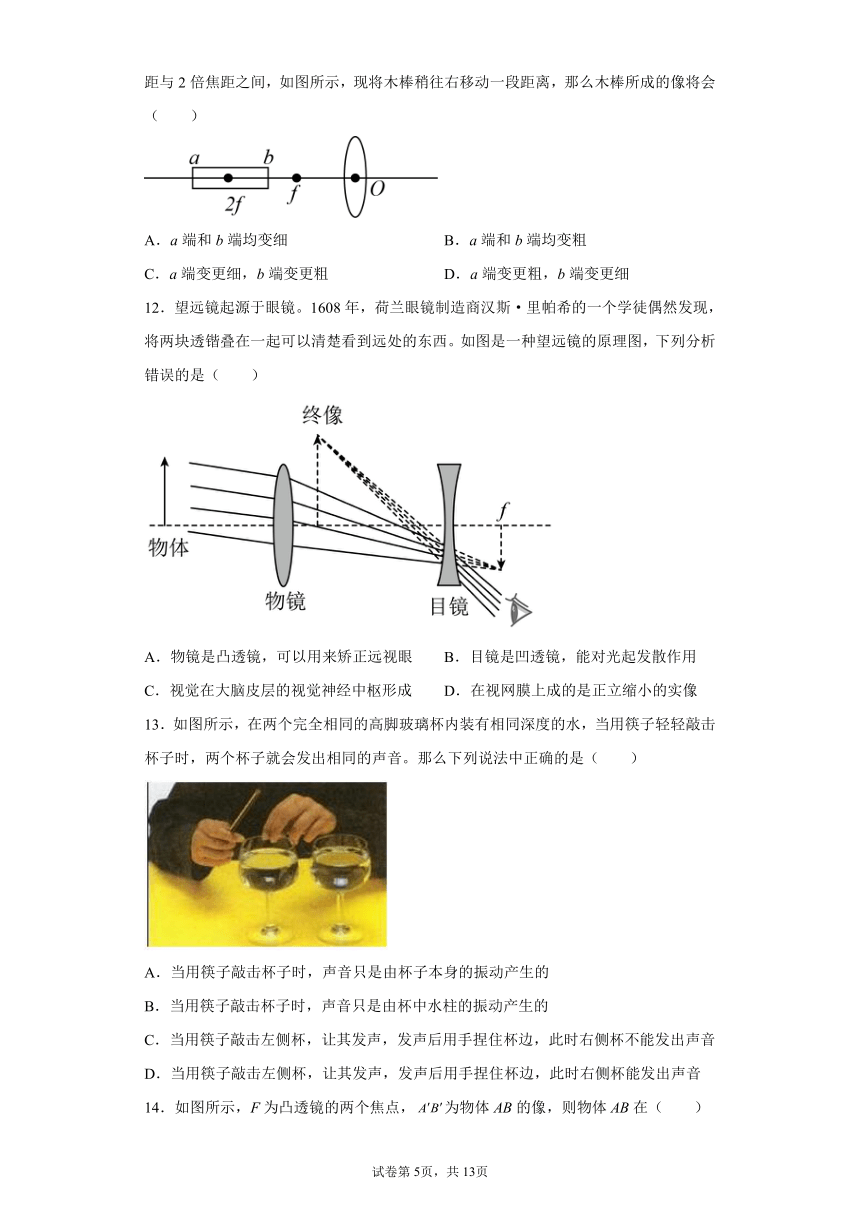

11．在凸透镜的主光轴上放一根粗细均匀的木棒，a端在2倍焦距之处，b端在1倍焦距与2倍焦距之间，如图所示，现将木棒稍往右移动一段距离，那么木棒所成的像将会（　　）
A．a端和b端均变细 B．a端和b端均变粗
C．a端变更细，b端变更粗 D．a端变更粗，b端变更细
12．望远镜起源于眼镜。1608年，荷兰眼镜制造商汉斯·里帕希的一个学徒偶然发现，将两块透锴叠在一起可以清楚看到远处的东西。如图是一种望远镜的原理图，下列分析错误的是（　　）
A．物镜是凸透镜，可以用来矫正远视眼 B．目镜是凹透镜，能对光起发散作用
C．视觉在大脑皮层的视觉神经中枢形成 D．在视网膜上成的是正立缩小的实像
13．如图所示，在两个完全相同的高脚玻璃杯内装有相同深度的水，当用筷子轻轻敲击杯子时，两个杯子就会发出相同的声音。那么下列说法中正确的是（　　）
A．当用筷子敲击杯子时，声音只是由杯子本身的振动产生的
B．当用筷子敲击杯子时，声音只是由杯中水柱的振动产生的
C．当用筷子敲击左侧杯，让其发声，发声后用手捏住杯边，此时右侧杯不能发出声音
D．当用筷子敲击左侧杯，让其发声，发声后用手捏住杯边，此时右侧杯能发出声音
14．如图所示，F为凸透镜的两个焦点，为物体AB的像，则物体AB在（　　）
A．圈中Ⅰ区域，比大，箭头方向向上
B．图中Ⅱ区域，比大，箭头方向向下
C．图中Ⅲ区域，比大，箭头方向向上
D．图中Ⅳ区域，比小，箭头方向向上
15．下列哪种现象不能用光的直线传播来解释（　　）
A．小孔成像 B．日食、月食 C．水中月、镜中花 D．灯光下人的影子
16．一辆小车向东行驶到一个十字路口（如图），再转弯向南行驶。车中司机看到正前方左侧楼房上有一面正对西南的玻璃幕墙。则小车在玻璃幕墙中所成像的运动轨迹是（　　）
A．向西运动再转弯向北运动 B．向南运动再转弯向东运动
C．向北运动再转弯向西运动 D．向东运动再转弯向南运动
17．如图所示，水槽的右壁竖直放着一面平面镜。无水时，射灯从S点发出的光经平面镜反射后，左壁上会出现一个光点P。往水槽内加水，当水面处于a、b、c、d四个位置时，左壁上分别出现、、、四个光点（不考虑水面对光的反射）。则四个光点在左壁上的排列从下往上依次为（　　）
A．、、、 B．、、、
C．、、、 D．、、、
二、填空题（共9小题，共38分）
18．雨后的天空，常常出现彩虹，我们通常让一束太阳光通过一种光学元件来研究此现象，如图。图中方框内的光学元件是______，实验中，位于光屏______（选填“a”或“b”）处以外的光能使温度计示数明显升高。如图乙所示一束紫光沿AO从空气射向玻璃，OB和OC分别是紫光的反射光线和折射光线，二线互相垂直，入射角为60°，则折射角为______。如果一束红光也沿AO斜射向玻璃，则红光的折射光线与OC比较更______（选填“靠近”或“远离”）法线。
19．暴雨前，往往会电闪雷鸣，其中雷声是以______的形式传播的；在雷声特别响的时候，为了保护自己的耳朵，小李可以张开嘴巴，这是为了_________，也可以用手捂住耳朵，从防止噪声的角度，这属于在______减弱噪声。
20．1912年，英国新造的巨型油轮“泰坦尼克号”在大西洋的航线上首航时与冰山相撞而沉没。而现代的轮船则可发射超声波，利用声音的反射原理来发现冰山，以避免与冰山相撞。若向前方水面发出的超声波经4秒收到回声，海水的传声速度是每秒1500米，则该冰山距船______千米。当遇险过后，救援队在进行打捞工作时，看到的“海中物品”是由光的折射形成的______（选填“实”或“虚”）像，这些“海中物品”比实际位置要______（选填“深”或“浅”）。
21．按要求作图
（1）A同学可通过平面镜看到隔墙的B同学（含眼睛），图一中A、B同学用黑点代表，请在图一中画出A看到B的光路图_____（保留作图过程）
（2）如图二所示，O为凸透镜的光心，F为凸透镜的两个焦点，请在图二中画出光源S经凸透镜成像的光路图_______。
22．小明用凸透镜透过镜片观看邮票上的文字（如图甲）时观察到的是______（选填“虚”或“实”）像，看到邮票下方红色的“中国人民邮政”字样，是因为这些字______（选填“吸收”、“反射”）了红光，将此镜片放在蜡烛和光屏之间，移动光屏，使烛焰在光屏上成清晰的像，然后在镜片前放置一眼镜（如图乙），光屏上的像变模糊了，向后移动光屏，像又清晰了，后放的眼镜是______（选填“近视”或“远视”）眼镜。
23．完成下列光线经过透镜形成的光路图______
24．一束太阳光通过三棱镜后，被分解成多种颜色的光，在白色光屏上形成一条彩色光带，如图所示，_________是紫光，如果将温度计放在________外侧，一段时间后示数会明显上升。（均选填“A”或“B”）
25．按要求完成下列个图（保留作图痕迹）
（1）画出物体AB的像。______
（2）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线______
（3）如图所示，画出光源S发出光经平面镜反射后经过A点的光路图______
（4）如图所示。O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中所成的像。______
26．生活中很多现象都与光学知识有关，请试着回答下列问题：
（1）每一位同学都能看到老师写在黑板上的粉笔字可用______图（填“甲”或“乙”）解释。
（2）一只小鸟在平静的湖面上飞过，湖深2米，当小鸟距水面5米时，小鸟在湖面的“倒影”距小鸟______m
三、探究题（共5小题，共30分）
27．如图所示，用焦距为5 cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P处（图中未画出）的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都是___________立的，P位于A的___________侧，上述过程中光屏是向___________侧移动的，用刻度表示透镜在光具座上的位置：___________。
28．某班同学利用蜡烛、凸透镜（f=10cm）、光屏和光具座等器材探究凸透镜成像规律。
（1）把蜡烛、凸透镜和光屏依次放在成像装置上，通过调节使它们的___________大致处于同一高度，从而使成像在光屏的中心。
（2）各小组的部分实验记录如下表
小组 实验次数 像的性质 物距u（cm） 像距v（cm）
A组 1 倒立、缩小的像 30 15
2 倒立、等大的像 20 20
B组 1 倒立、缩小的像 25 16.8
2 倒立、等大的像 20 20
C组 1 倒立、等大的像 20 21
2 倒立、放大的像 15 30
（交流）三组同学探究成等大实像规律时，A、B两组同学发现像距等于物距，C组同学则发现像距略大于物距。则C组同学操作上的原因可能是___________。
（归纳）从实验数据可知，物体通过凸透镜成倒立、缩小的实像需满足的条件是___________。
A． u>2f B． f2f
29．如图所示是“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。
（1）为便于观察，该实验最好在______环境中进行（选填“较明亮”或“较黑暗”）；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到______巧妙地解决了确定像的位置和大小的问题
（2）实验时，将点燃的蜡烛A放在玻璃板前，眼睛应该在玻璃板_____（选填“前”或“后”）观察。小心地移动B蜡烛，直到与A蜡烛的像重合为止，这时发现像与物的大小______；进一步观察A、B两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板_______，像和物到玻璃板的距离______。
（3）移去后面的蜡烛B，并在所在位置上放一光屏，则光屏上______（填“能”或“不能”）接收到蜡烛烛焰的像，所以平面镜所成的像是______（填“实”或“虚”）。
（4）若有厚薄不同的两块玻璃可供选择，你会选厚度______一些的玻璃做这个实验。点燃竖直放置在水平桌面上的蜡烛A，晓兰同学在桌面上无论怎样移动玻璃板后面的蜡烛B，都无法与蜡烛A的像完全重合，请你推断其原因是______。
30．小明在探究凸透镜成像的规律中：
（1）他将凸透镜正对着太阳，使之在光屏上形成最小、最亮的光斑，如图甲所示，则该透镜的焦距为______
（2）如图乙所示，小明同学调节烛焰、凸透镜和光屏的中心保持在同一高度，是为了______
（3）当尘明同学将三个元件移动到图乙所示位置时，此时烛焰距离凸透镜30cm，光屏会出现一个清晰的______（选填“倒立缩小实像”、“倒立等大实像”、“倒立放大实像”、“正立放大虚像”），此成像规律常应用在______（选填“照相机”或“投影仪”）上．
（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像______
A．只出现烛焰像的上半部分
B．只出现烛焰像的下半部分
C．出现烛焰完整的像。但像更小了
D．像仍然是完整的，且大小不变，只是变暗了
（5）将蜡烛向凸透镜方向移动，若在光屏上还能得到清晰的像，应将光屏凸透镜______（选填“靠近”或“远离”）凸透镜。
（6）如图乙所示，保持蜡烛和凸透镜位置不变，烛焰距离凸透镜30cm，小明同学换了个凸透镜继续实验，并使透镜光心、蜡烛焰心和光屏中心三者高度相同，但在透镜右侧无论怎样移动光屏都无法在屏上成像（光具座足够长），则更换后的凸透镜的焦距可能是_____（填字母）。
A．30cm B．25cm C．35cm D．20cm
31．小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指，他感到很惊奇；玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因，下面是小明的探究过程：根据光经过的路径，首先想到了这种现象与光的折射有关，为此他根据光从水中射向空气的光路进行了推测，如下图，光从水中射向空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大，那么，当入射角增大到某一值时，会不会
（1）小明的推测是___________
（2）小明为了验证自己的推测，进行了如下图所示的实验，实验过程中增大激光笔与水面的入射角的角度，当增大到某一角度时，小明观察到___________的现象，证实了自己的推测。
（3）当光从空气射向水中时，也会出现“看不见”的现象吗？说出你的观点并解释：___________
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．C
【详解】
A．水中的“倒影”属于平面镜成像，形成的是正立、等大的虚像，故A错误；
B．倒影属于平面镜成像，是光的反射形成的，水中铅笔变弯，是光的折射现象，故B错误；
C．倒影属于平面镜成像，是光的反射形成的，镜子成像是光的反射形成的，故C正确；
D．我们看到的黑天鹅是黑色的，是因为黑天鹅吸收所有色光造成的，故D错误。
故选C。
2．D
【详解】
潜望镜、太阳灶和汽车后视镜，都是利用光的反射现象工作的，而手机的摄像头是利用光的折射现象工作的，故D符合题意，而A、B、C不合题意。
故选D。
3．C
【分析】
味觉是舌对液态物质产生的感觉，味觉感受器分布舌背面和两侧粘膜。
【详解】
味觉感受器的分布、功能如图：
可见，喝药时，往往会感觉到药快咽下去的时候特别苦，原因是舌根对苦味最敏感。
故选C。
4．A
【详解】
图①光线在视网膜后方汇聚，表示成像落在视网膜的后方，因此表示的是远视眼；图②光线在视网膜前汇聚，表示成像落在视网膜的前方，因此表示的是近视眼；图③佩戴凸透镜表示远视眼的矫正，图④佩戴凹透镜表示近视眼的矫正。
A．图①能够说明远视眼的成像原理，图③给出了远视眼的矫正方法，故A正确；
B．图②能够说明远视眼的成像原理，图④给出了近视眼的矫正方法而不是远视眼的矫正方法，故B错误；
C．图①能够说明远视眼的成像原理而不是近视眼的成像原理，图③给出了远视眼的矫正方法而不是近视眼的矫正方法，故C错误；
D．图②能够说明近视眼的成像原理，图③给出了远视眼的矫正方法而不是近视眼的矫正方法，故D错误。
故选A。
5．A
【详解】
甲图中镜片Ⅰ中间薄，边缘厚，为凹透镜，镜片Ⅱ中间厚，边缘薄，为凸透镜，乙图光线会聚在视网膜之前，为近视眼，矫正视力应使光线发散，则挑选凹透镜，即镜片Ⅰ，丙图中光线延长线会聚在视网膜之后，为远视眼，矫正视力应使光线会聚，则挑选凸透镜，即镜片Ⅱ，故A符合题意，BCD不符合题意。
故选A。
6．C
【详解】
由于玻璃对红外线的会聚能力比可见光线弱，因而同一透镜在红外线射入时的焦距比可见光线射入时长。若可见光正好在胶片上成像，当红外线入射时，由于焦距变大，相当于物镜间距变小，要成清晰的像，则胶片必须远离相机透镜，即使物距增大；成等大的像，则像距等于物距等于2f（2倍焦距），焦距变长了，则像距也变大，故C正确。
故选C。
7．A
【详解】
A.甲图：使用较粗糙的白色塑料板，利用光的漫反射，可以让不同角度的同学能看到光的传播路径，故A正确。
B.乙图：用茶色玻璃是半透明的，不但可以让物体在里面成像，还可以透过玻璃看到后面的物体，从而确定像的位置，故B错误。
C.丙图：往杯中加水，我们看到了水中的硬币，是硬币发出（反射）的光线从水射入空气发生折射形成的，故C错误。
D.丁图：将凹透镜放到凸透镜与蜡烛之间，可模拟近视眼的矫正，故D错误。
故选A。
8．A
【分析】
当光从水下斜射入空气时，在发生光的折射的同时，在水面处会发生光的反射。
在发生光的反射时，反射角等于入射角；在发生光的折射时，折射光线与入射光线分居法线两侧，光从水中斜射入空气中时，折射角大于入射角。
【详解】
A.图中反射角等于入射角，折射光线与入射光线分居法线两侧，且折射角大于入射角，故A正确。
B.图中折射角小于入射角，故B错误。
C.图中反射角大于入射角，故C错误。
D.图中光线从空气射入水中，故D错误。
故选A。
9．D
【详解】
A．镜中所成的是正立等大的虚像，故A错误；
B．像与物的大小相等，人远离平面镜像不变，故B错误；
C．像的大小只与物体的大小有关，与平面镜无关，故C错误；
D．平面镜中成的像和物体关于平面镜对称，人的右脚在前，则镜中的像左脚在前，故D正确。
故选D。
10．D
【详解】
A．由图可知，在a点或e点时，各会成一个像，由于像和人的连线经过镜面的延长线，故不能看到自己完整的像，即m=1，n=0，故A错误；
B．由图可知，人在b、d点时，各会成一个像，由于像和物体的连线经过镜面，故能看到自己的像，即m=1，n=1；在f点时，在平面镜的背面，不会成像，即m=0，n=0，故B错误；
D．在c点时，c会通过两个镜面成两个虚像，由于像和物体的连线经过镜面的延长线，故不能看到自己的像，即m=2，n=0，故D正确；
C．综上分析可知，能看到自己完整像的位置有两个，故C错误。
故选D。
11．C
【详解】
因此时b端位于1倍焦距与2倍焦距之间，故所成的像是倒立、放大的，因a端位于2倍焦距之外，故所成的像是倒立、缩小的；所以木棒所成的像将是a端变细，b端变粗。
故选C。
12．D
【详解】
A.物镜是凸透镜，凸透镜对光线有会聚作用，可以用来矫正远视眼，故A正确。
B.目镜是凹透镜，能对光起发散作用，故B正确。
C.视觉在大脑皮层的视觉神经中枢形成，故C正确。
D.如图可知，该像是折射光线的反向延长线交点所形成的像，属于虚像。所以在视网膜上成的是正立放大的虚像，故D错误。
故选D。
13．D
【详解】
AB．当用筷子敲击杯子时，发声的物体是瓶子和瓶内的水，由杯子和水的振动产生的，故AB错误；
CD．当用筷子敲击左侧杯，让其发声，发声后用手捏住杯边，左侧杯停止振动，发声停止，此时右侧杯由于“共鸣”，其振动不能立即停止，故右侧杯可以发声，故D正确，C错误。
故选D。
14．C
【详解】
由图知道，像在一倍焦距和二倍焦距之间，根据凸透镜成像的特点，说明此时物体应在二倍焦距以外，且成的像是倒立缩小的实像，所以，物体在图中Ⅲ区域，箭头向上，故C正确。
故选C。
15．C
【详解】
小孔成像、日食和月食、影子，都是光沿直线传播形成的，故A、B、D不合题意；
水中月和镜中花，都是光线射到镜面上发生反射形成的，故C符合题意。
故选C。
16．B
【详解】
根据平面镜成像的对称性作图如下：
则小车在玻璃幕墙中所成像的运动轨迹为先向南运动，再向东运动，故B正确，而A、C、D错误。
故选B。
17．A
【详解】
往水槽内加水，当水面处于a时，光线经水面发生折射，此时折射角大于入射角，当折射光线射到右壁上，再发生反射，射到左壁的Pa点上（如图甲），同理，当水面处于b时，光线经水面发生折射，此时折射角大于入射角，当折射光线射到右壁上，再发生反射，射到左壁的Pb点上（如图乙），当c、d两点时，先发生反射，再发生折射，射到左壁的Pc，Pd上（如图丙、丁），四个光点在左壁上的排列从下往上依次为、、、。
故选A。
18．三棱镜 a 30° 远离
【详解】
[1]太阳光不是单一颜色的光，通过三棱镜后分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，故图中方框内的光学元件是三棱镜。
[2]实验中，最上面的光线是红光，红光以外的a处为红外线，红外线的热效应很强，能使温度计示数升高很快。
[3]因为入射角为60°，反射角等于入射角，所以反射角为60°；因为反射光线与折射光线恰好垂直，即反射光线与折射光线的夹角等于90°，所以反射角与折射角之和等于90°，故折射角为
180°-90°-60°=30°
[4]如果一束红光也沿AO斜射向玻璃，红光的偏折能力较小，则红光的折射光线与OC比较更远离法线。
19．波 平衡鼓膜内外两侧的气压以免该结构被震破 人耳处
【详解】
[1]不同的云团放电时就会引起空气的剧烈振动而发出雷声；声音是以波的形式向四外传播的。
[2][3]在雷声特别响的时候，为了保护自己的耳朵，可以张开嘴巴来平衡鼓膜内外两侧的气压以免该结构被震破。也可以用手捂住耳朵，属于在人耳处减弱噪声。
20．3 虚 浅
【详解】
[1]声音传到冰山的时间
由知道，该冰山距船的距离
s=vt=1500m/s×2s=3000m=3km
[2][3] “海中物品”反射的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得“海中物品”变浅了；而我们看到的“海中物品”，不是“海中物品”的实际位置，而是变浅的“海中物品”的虚像。
21．
【详解】
（1）[1] 据平面镜成像的特点，物与像关于镜面对称，可确定B的像的位置B′，根据平面镜成像的原因，所以反射光线的反向延长线过像点，连接AB′，与平面镜交于一点O，连接AO，BO即可，如图所示：
（2）[2]画出由S发出的平行于主光轴的光线，过凸透镜后经过焦点；由S点发出的过光心的光线，方向不变，两条光线的交点就是S的像，如图所示：
22．虚 反射 近视
【详解】
[1]根据图中的像可知，在凸透镜的同侧，成正立、放大的虚像。
[2]邮票下方红色的“中国人民邮政”字样是不透明的物体，呈现红色是因为这些字反射红光。
[3]由图乙可知，放上眼镜后，光屏上的像变模糊后，向后移动光屏，像又清晰了。即说明此镜片对光线起到了发散作用，所以是凹透镜，应为近视镜。
23．
【详解】
平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：
24．B A
【详解】
[1]当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象，因此B是紫光；
[2]因为红外线具有热效应，所以在红光的外侧放上一只非常灵敏的温度计，过一段时间，发现温度计的示数会升高，因此，温度计应放在A的外侧。
25．
【详解】
（1）[1]先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
（2）[2]平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。过光心的光线经凹透镜折射后传播方向不改变。如图所示：
（3）[3]先通过平面镜作出发光点S的对称点S′，连接S′A交平面镜于点O，OA为反射光线，如图所示：
（4）[4]根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做OO'的垂直平分线。先作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：
26．乙 10
【详解】
（1）[1]黑板是凹凸不平的，平行光线入射到粗糙的黑板上，反射光线射向四面八方，进入不同方向的人的眼睛，不同方向的人们都能看到，因此光在黑板上发生漫反射，所以每一位同学都能看到老师写在黑板上的粉笔字，如图乙所示；而图甲平行光线入射到平而光滑反射面上，反射光线还是平行射出，这种反射是镜面反射。
（2）[2]已知小鸟距水面5m，像到水面的距离也是5m，所以“倒影”距小鸟为
5m+5m=10m
27．倒 右 右 55cm-60cm
【详解】
[1]用焦距为5cm的凸透镜进行实验操，将蜡烛放在A处时，位于P处的光屏上得到了清晰的缩小像，即此时物距u＞2f，保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则此时物距2f＞u＞f，应成倒立、放大的实像，所以，两次所成的像都是倒立的实像。
[2]由于凸透镜成实像时，物像异侧，所以P位于A的右侧。
[3]根据凸透镜成实像时，物近像远像变大知道，上述过程中物距减小，像距变大，即光屏是向右侧移动的。
[4]光屏上所成的都是倒立的实像；因为烛焰在A处时，成缩小实像，在B处时成放大实像，所以烛焰由A到B时，是物距减小，像距则增大，自然凸透镜在A、B的右侧，故光屏也在A、B的右侧，并且光屏向右移动；由于烛焰在B处时，物距在一倍焦距和二倍焦距之间，即凸透镜距离B处应大于5cm，小于10cm，所以，透镜在光具座上的位置为55cm-60cm。
28．中心 找像时没有将光屏移动到像最清晰的位置 A（或A、C）
【详解】
（1）[1]把蜡烛、凸透镜和光屏依次放在成像装置上，通过调节使它们的中心大致处于同一高度，从而使成像在光屏的中心。
（2）[2]【交流】三组同学探究成等大实像规律时，A、B两组同学发现像距等于物距，C组同学则发现像距略大于物距。则C组同学操作上的原因可能是：找像时没有将光屏移动到像最清晰的位置。
[3]【归纳】根据表格可知，当凸透镜成倒立缩小的实像时，物距分别为30cm、25cm，它们都大于20cm，即u>2f；此时像距分别为15cm、16.8cm，它们都大于10cm小于20cm，即f29．较黑暗 玻璃板后面的蜡烛 前 相等 垂直 相等 不能 虚 薄 玻璃板与桌面不垂直
【详解】
（1）[1][2]探究平面镜成像时，在环境较暗的地方进行更好，实验时利用玻璃板代替平面镜，可以观察到像，还可以看到玻璃板后面的蜡烛。
（2）[3][4]点燃A蜡烛，眼睛应该在玻璃板前观察，小心地移动B蜡烛，直到与A蜡烛的像完全重合为止，这样可以确定像的位置，便于比较物像大小关系。
[5] [6]比较知道，即物像大小相等；物像连线与玻璃板垂直；物像到玻璃板的距离相等。
（3）[7]平面镜成虚像，所以移去后面的蜡烛B，并在其所在位置上放上一光屏，则光屏上不能承接到烛焰的像。
[8]因为光屏只能接收实像，不能接受虚像，所以光屏不能接收到蜡烛A的烛焰的像，说明平面镜成的像是虚像。
（4）[9]由于玻璃板有两个反射面，每个反射面相当于一个平面镜，都可以成像，玻璃板如果薄，两个像距离近，测量误差小，实验效果好；反之，较厚的玻璃板两面，都可以成像，会出现了两个不重合的像，从而影响实验效果。
[10]像与物是关于镜子对称的，实验时玻璃板要竖直放置，如果不竖直，成的像就偏高或偏低，后面的蜡烛是摆在桌面上的，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。
30．10.0cm 能使像清晰的成在光屏的中央位置 倒立缩小实像 照相机 D 远离 C
【详解】
（1）[1]由题意知，焦点到凸透镜的距离为
20.0cm-10.0cm=10.0cm
所以焦距为10.0cm。
（2）[2]为了能使像清晰的成在光屏的中央位置，要调整蜡烛、凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在同一高度。
（3）[3][4]烛焰距离凸透镜30cm，物距大于2倍焦距，成倒立缩小的实像，照相机应用此原理。
（4）[5]挡住透镜上半部分，下半部分仍能折射光线成像，所以光屏上所成的像是完整的，只是会聚光线比原来变少，像变暗了，D正确。
（5）[6]蜡烛向凸透镜方向移动，物距变小，像距变大，应将光屏向远离凸透镜方向移动。
（6）[7]透镜光心、蜡烛焰心和光屏中心三者高度相同，故光屏上不成像的原因是物距小于焦距，即30cm＜f，凸透镜成的是虚像，虚像不能被光屏承接，故C符合题意。
31．折射光线消失 光斑消失 不会，光从空气斜射入水中时，折射角始终小于入射角
【详解】
（1）[1]如图。光从水中射向空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大。那么，当入射角增大到某一值时，可能会发现折射光线消失。
（2）[2]据（1）的猜想可知，若猜想正确，即该实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，光屏上的光斑会消失。
（3）[3]据上面的规律不难看出，由于光从水中斜射向空气时，折射角大于入射角，所以当折射角增大到某种程度后，折射光线会消失；而光线从空气斜射向水中时，折射角小于入射角，所以不会出现上述现象。答案第1页，共2页
答案第1页，共2页
