17.4 欧姆定律在串、并联电路中的应用
2021-2022学年上学期人教版九年级全一册
　　内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

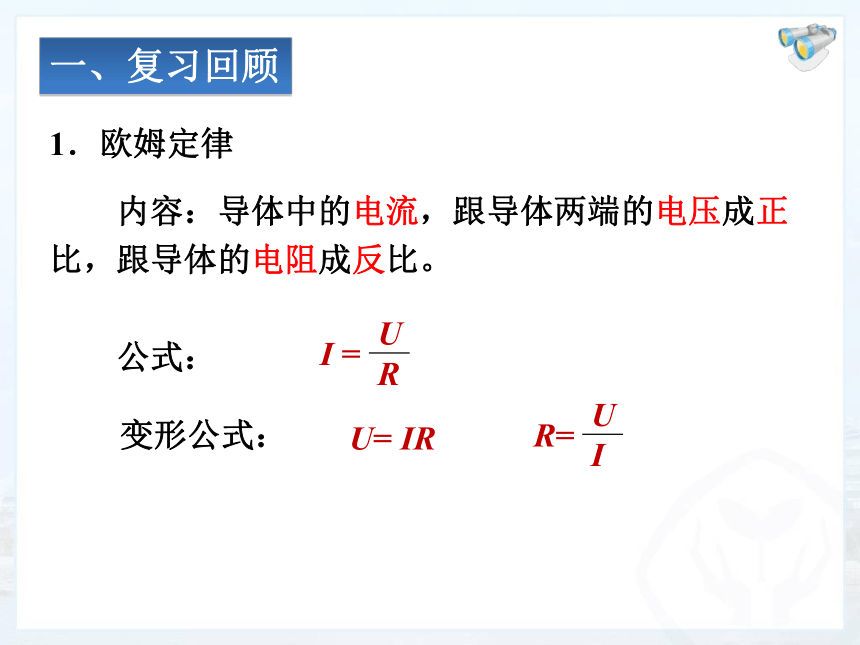

1．欧姆定律
　　公式：
一、复习回顾
I =
U
R
R=
U
I
U= IR
　　变形公式：
2、串并联电路中，电流电压电阻的规律
串联电路 并联电路
电路图
电流规律 I=I1=I2 I=I1+I2
电压规律 U=U1+U2 U=U1=U2
电阻规律？
推论？
R2
U
I
R1
U1
U2
I2
I1
I1
I
I2
R2
R1
U
A
V
R
R'
S
测量次数 电压U/V 电流I/A 电阻R/Ω R与R1R2的
关系
R1与R2串联
R1与R2并联
R1=10Ω
R2=5Ω

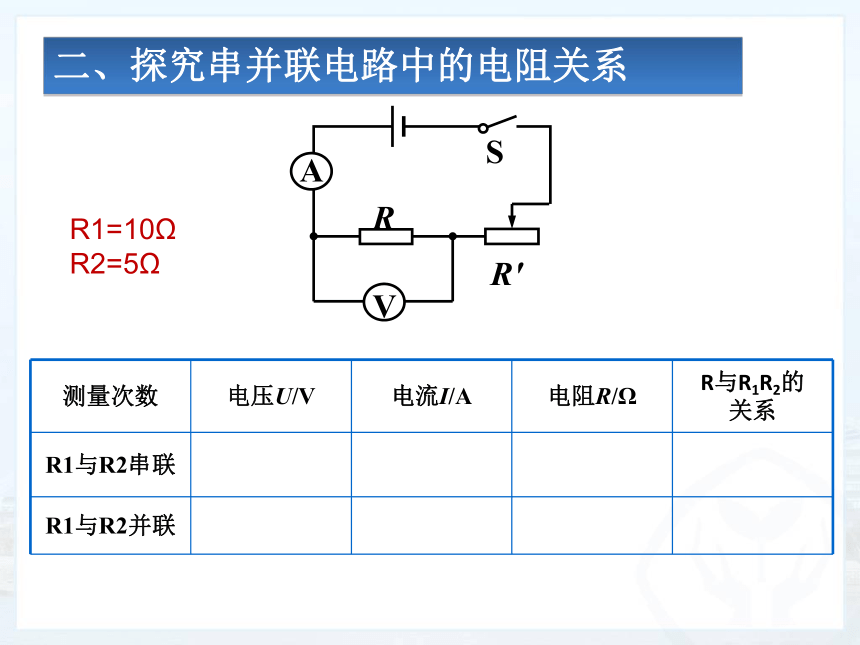

二、探究串并联电路中的电阻关系

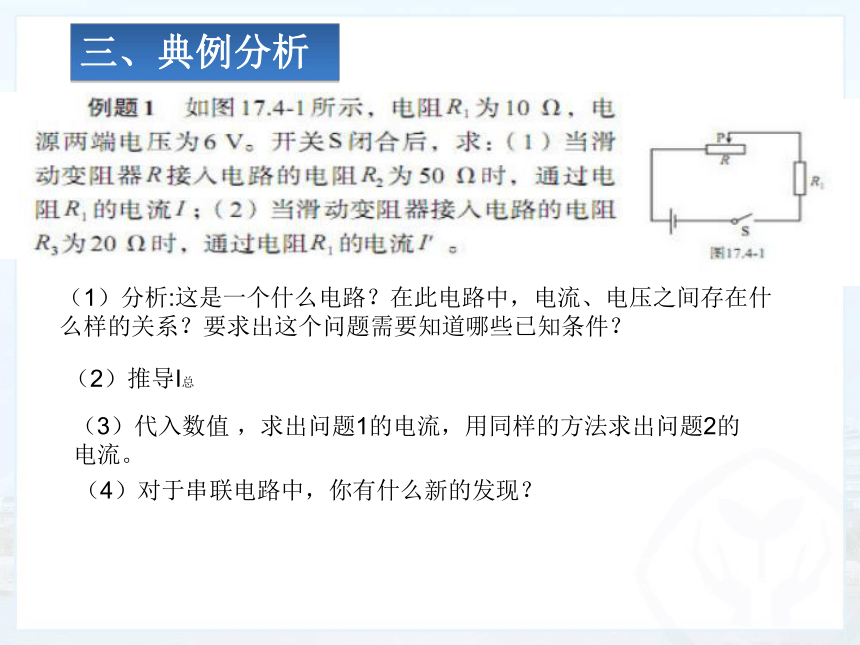

（1）分析:这是一个什么电路？在此电路中，电流、电压之间存在什么样的关系？要求出这个问题需要知道哪些已知条件？
（2）推导I总
（3）代入数值 ，求出问题1的电流，用同样的方法求出问题2的电流。
（4）对于串联电路中，你有什么新的发现？
三、典例分析

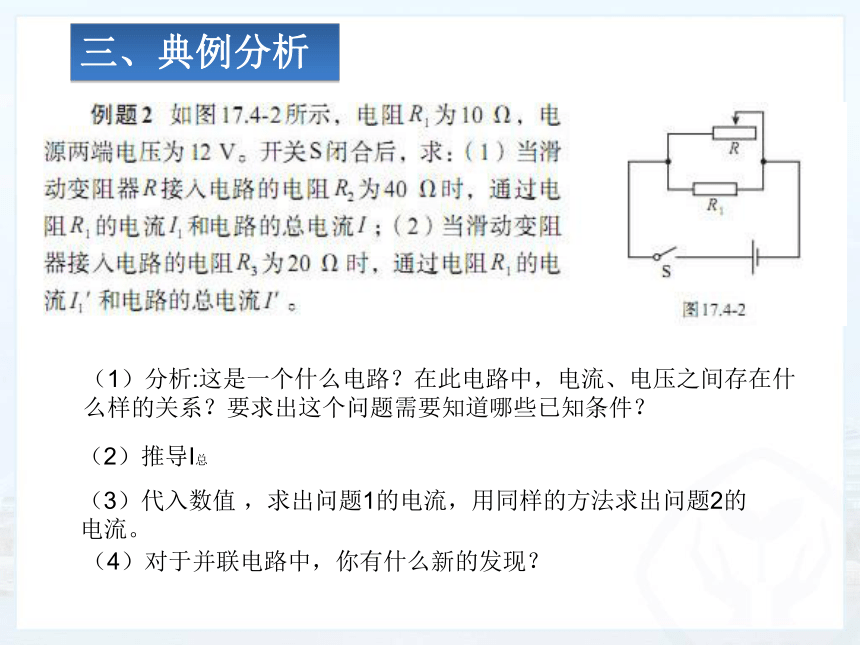

（1）分析:这是一个什么电路？在此电路中，电流、电压之间存在什么样的关系？要求出这个问题需要知道哪些已知条件？
（2）推导I总
（4）对于并联电路中，你有什么新的发现？
（3）代入数值 ，求出问题1的电流，用同样的方法求出问题2的电流。
三、典例分析
四、即时训练

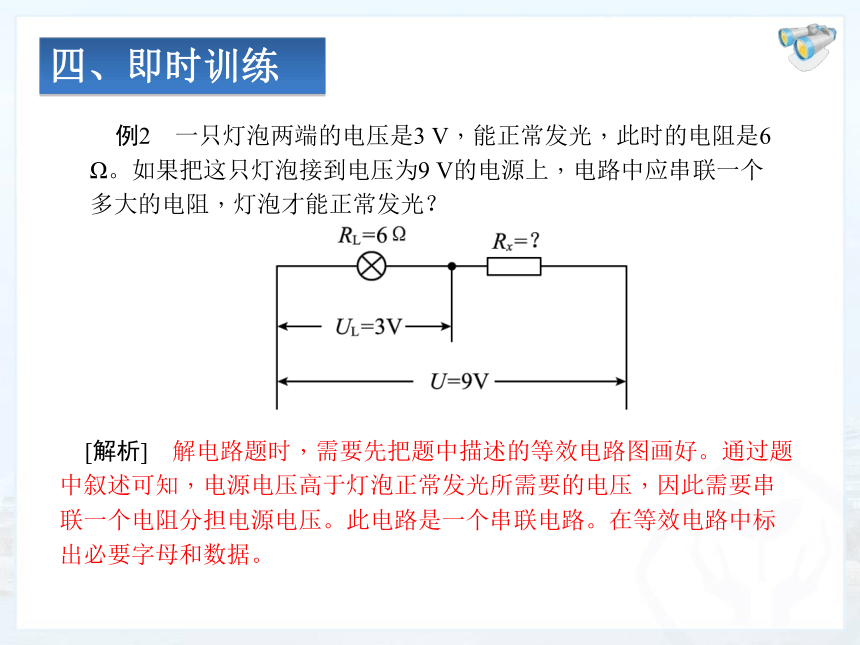

例2　一只灯泡两端的电压是3 V，能正常发光，此时的电阻是6 Ω。如果把这只灯泡接到电压为9 V的电源上，电路中应串联一个多大的电阻，灯泡才能正常发光？
[解析]　解电路题时，需要先把题中描述的等效电路图画好。通过题中叙述可知，电源电压高于灯泡正常发光所需要的电压，因此需要串联一个电阻分担电源电压。此电路是一个串联电路。在等效电路中标出必要字母和数据。
教学过程
教学过程
教学过程
2、如图所示电源电压是9伏，电阻R1是6欧，通过R1的电流是0.5安，干路中的电流是2安，求电阻R2的阻值？
四、即时训练
[解析]　初看此题，可以发现实质上这是一个混联电路，超过初中电学的要求。但是仔细审题可以发现其实需要解决的问题都在并联部分，和混联无关，因此这道题可以看成一道并联的题。由于滑动变阻器阻值不为零，因此电源电压和并联部分的电压一定不同，题中告诉电源电压值对解这道题没有帮助，是一个迷惑条件。
此题也至少可以用两种方法求解。
教学过程
教学过程
　　求解电路计算题的步骤
　 （1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
　　（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。
　　（3）每一步求解过程必须包括三步：
　　写公式——代入数值和单位——得出结果。
课堂小结
　　※ 注意欧姆定律中，I、U、R的同体性与同时性。
　　1．如图所示，R2=20 Ω，电流表的示数为
0.6 A，电压表的示数为12 V。求（1）R1的阻值；
　　（2）并联电路总电流I ；
　　（3）并联电路总电阻R。
解：（1）
　　（2）
　I=I1+I2=0.6 A+0.4 A=1 A
　　（3）
R2
R1
A
V
12 V
拓展知识：两个电阻并联时，总电阻小于任一电阻。
R1 =　　=　　　= 20 Ω
U
I1
12 V
0.6 A
I2 =　　=　　　= 0.4 A
U
R2
12 V
30 Ω
R=　　=　　　 = 12 Ω
U
I
12 V
1 A
五、达标训练
2.如何用一个电压表和一个已知电阻来测某未知电阻的阻值？小林设计了如下图所示的电路。实验时，已知R1为9Ω，在闭合S的情况下，断开S1时电压表的示数为1.8V,闭合S1时，电压表的示数为2.7V。整个实验过程中电池的电压不变，求被测电阻R2的阻值。
解：当S、S1闭合时，电压表的示数即为电源电压，即U=2.7V
当S闭合，S1断开时，R2两端的电压U2=1.8V，R1两端的电压 U1=2.7V-1.8V=0.9V
答：被测电阻R2的阻值是18 Ω 。
拓展知识：串联电路的分压作用。
　　3. 如图所示，R1 =20 Ω，滑动变阻器R2最大阻值为80 Ω，电路接在电压为
6 V电路中，当滑片P由最左端
滑到最右端时，电压表示数由
6 V变化为1.2 V，则电流表示数
变化范围是多少？当滑片P在最
右端时串联电路的电阻多大？
A
V
R1
R2
S
P
解：（1）滑片P在最左端
U=6 V
R1=20 Ω
I
I=　　=　　　= 0.3 A
U
R
6 V
20 Ω
U1 = U = 6 V
　　（2）滑片P在最右端
U=6 V
R1=20 Ω
I'
R2=80 Ω
U1=1.2 V
答：（1）0.3 A～0.06 A
　　（2）100 Ω
拓展知识：
　　两个电阻串联：总电阻 R =R1+R2 。
I' =　　=　　　= 0.06 A
U1
R1
1.2 V
20 Ω
R=　　=　　　 = 100 Ω
U
I'
6 V
0.06 A
谢谢！
