人教版九年级物理全一册第十九章《生活用电》单元测试(word版含答案)

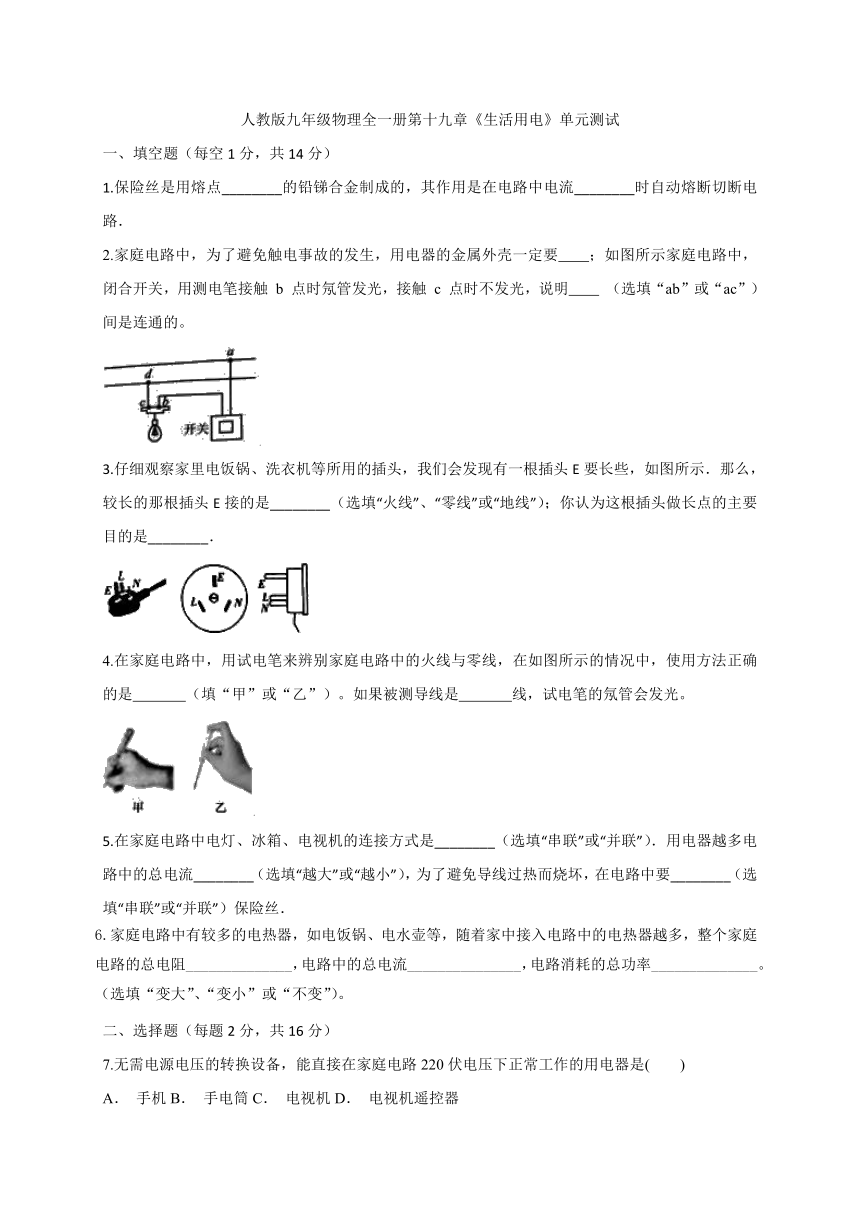

人教版九年级物理全一册第十九章《生活用电》单元测试
一、填空题（每空1分，共14分）
1.保险丝是用熔点________的铅锑合金制成的，其作用是在电路中电流________时自动熔断切断电路．
2.家庭电路中，为了避免触电事故的发生，用电器的金属外壳一定要　　；如图所示家庭电路中，闭合开关，用测电笔接触 b 点时氖管发光，接触 c 点时不发光，说明　　 （选填“ab”或“ac”）间是连通的。
3.仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示．那么，较长的那根插头E接的是________（选填“火线”、“零线”或“地线”）；你认为这根插头做长点的主要目的是________．
4.在家庭电路中，用试电笔来辨别家庭电路中的火线与零线，在如图所示的情况中，使用方法正确的是　 　（填“甲”或“乙”）。如果被测导线是　 　线，试电笔的氖管会发光。
5.在家庭电路中电灯、冰箱、电视机的连接方式是________（选填“串联”或“并联”）．用电器越多电路中的总电流________（选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要________（选填“串联”或“并联”）保险丝．
6.家庭电路中有较多的电热器，如电饭锅、电水壶等，随着家中接入电路中的电热器越多，整个家庭电路的总电阻______________，电路中的总电流_______________，电路消耗的总功率______________。（选填“变大”、“变小”或“不变”）。
二、选择题（每题2分，共16分）
7.无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是(　　)
A． 手机B． 手电筒C． 电视机D． 电视机遥控器

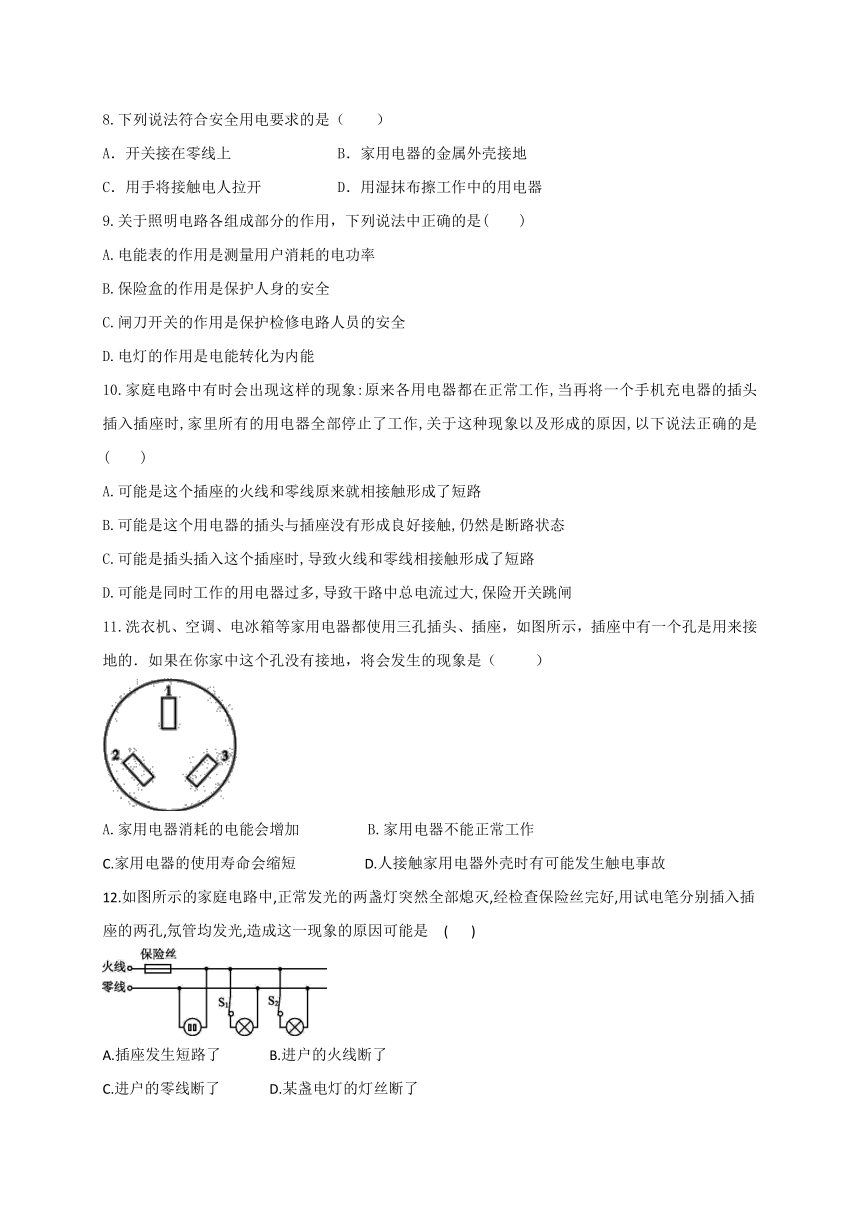

8.下列说法符合安全用电要求的是（　　）
A．开关接在零线上 B．家用电器的金属外壳接地
C．用手将接触电人拉开 D．用湿抹布擦工作中的用电器
9.关于照明电路各组成部分的作用，下列说法中正确的是(　　)
A.电能表的作用是测量用户消耗的电功率
B.保险盒的作用是保护人身的安全
C.闸刀开关的作用是保护检修电路人员的安全
D.电灯的作用是电能转化为内能
10.家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当再将一个手机充电器的插头插入插座时,家里所有的用电器全部停止了工作,关于这种现象以及形成的原因,以下说法正确的是(　　)
A.可能是这个插座的火线和零线原来就相接触形成了短路
B.可能是这个用电器的插头与插座没有形成良好接触,仍然是断路状态
C.可能是插头插入这个插座时,导致火线和零线相接触形成了短路
D.可能是同时工作的用电器过多,导致干路中总电流过大,保险开关跳闸
11.洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，如图所示，插座中有一个孔是用来接地的．如果在你家中这个孔没有接地，将会发生的现象是（　 　）
A.家用电器消耗的电能会增加 B.家用电器不能正常工作
C.家用电器的使用寿命会缩短 D.人接触家用电器外壳时有可能发生触电事故
12.如图所示的家庭电路中,正常发光的两盏灯突然全部熄灭,经检查保险丝完好,用试电笔分别插入插座的两孔,氖管均发光,造成这一现象的原因可能是 ( 　)
A.插座发生短路了 B.进户的火线断了
C.进户的零线断了 D.某盏电灯的灯丝断了

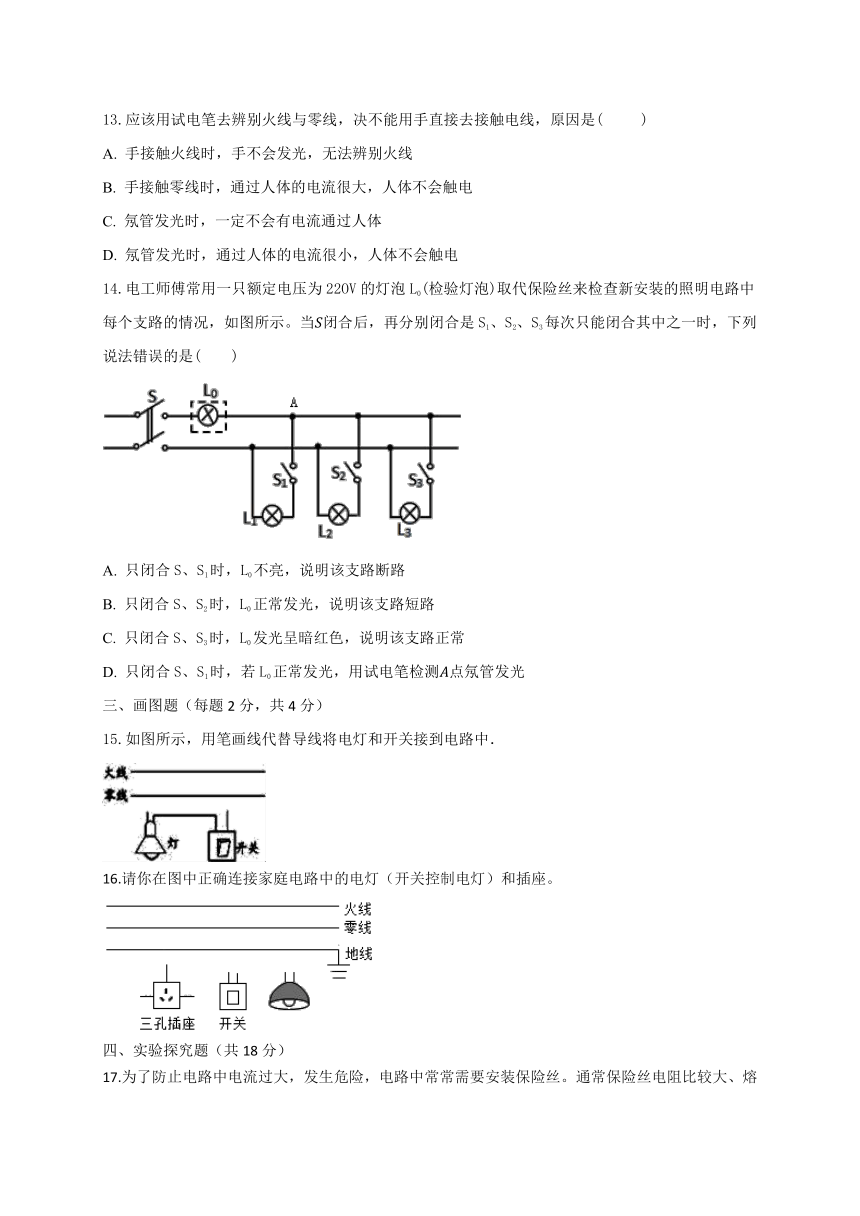

13.应该用试电笔去辨别火线与零线，决不能用手直接去接触电线，原因是( )
A. 手接触火线时，手不会发光，无法辨别火线
B. 手接触零线时，通过人体的电流很大，人体不会触电
C. 氖管发光时，一定不会有电流通过人体
D. 氖管发光时，通过人体的电流很小，人体不会触电
14.电工师傅常用一只额定电压为22OV的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当闭合后，再分别闭合是S1、S2、S3每次只能闭合其中之一时，下列说法错误的是( )
A. 只闭合S、S1时，L0不亮，说明该支路断路
B. 只闭合S、S2时，L0正常发光，说明该支路短路
C. 只闭合S、S3时，L0发光呈暗红色，说明该支路正常
D. 只闭合S、S1时，若L0正常发光，用试电笔检测点氖管发光
三、画图题（每题2分，共4分）
15.如图所示，用笔画线代替导线将电灯和开关接到电路中．
16.请你在图中正确连接家庭电路中的电灯（开关控制电灯）和插座。
四、实验探究题（共18分）
17.为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝。通常保险丝电阻比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路。保险丝安装在玻璃管中，称为保险管。实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道:熔断电流较大的保险丝，其电阻较小，因此，小明设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管。
（1）根据图甲电路图，在图乙的实物图中，用笔代替导线把电源接入电路。
（2）连接好电路之前，开关应保持 ___________ （选填“闭合”或“断开”）。
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器: __________ 。
（4）在图甲中，若电压表V2的读数为2.7V，电压表V1读数如图丙所示，则保险管A两端的电压为 ____ V，保险管B两端的电压为 ________ V。
（5）根据测量数据可知:保险管A的熔断电流为 _________ A。
18.认识短路的危害，设计实验，目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
五、综合计算题
19.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
20.从上海到北京的输电线上的电阻约为170Ω，若要输送1000kW的电功率，分别用20kV、500 kV高压输电时，输电电流各为多少A？线路上损失的电功率各为多少W？比较一下结果，你可以得出什么结论？
答案
1.低 过大
2.接地 ab
3.地线 先接通地线
4.乙 火
5.并联 越大 串联
6.变小 变大 变大
7.C
8.B
9.C
10.C
11.D
12.C
13.D
14.C
15. 16.
17. 断开 电流表 0.6 2.1 4
18.(2)发光　 有　(3)A　 很大　相同　正　热
19.(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
20. 50A 2A 4.25×105W 680W 比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
