第十八章《家庭电路与安全用电》同步练习

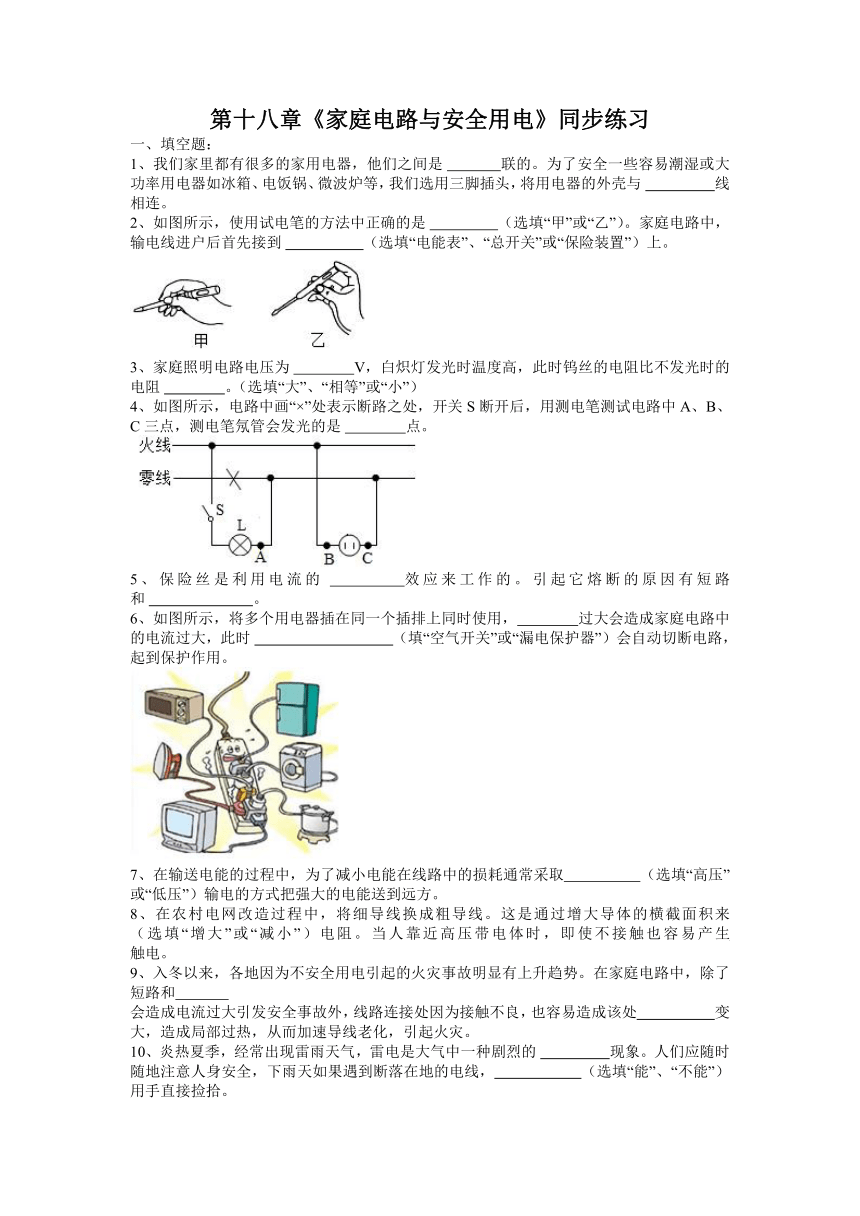

一、填空题：
1、我们家里都有很多的家用电器，他们之间是 联的。为了安全一些容易潮湿或大功率用电器如冰箱、电饭锅、微波炉等，我们选用三脚插头，将用电器的外壳与 线相连。
2、如图所示，使用试电笔的方法中正确的是 （选填“甲”或“乙”）。家庭电路中，输电线进户后首先接到 （选填“电能表”、“总开关”或“保险装置”）上。
3、家庭照明电路电压为 V，白炽灯发光时温度高，此时钨丝的电阻比不发光时的电阻 。（选填“大”、“相等”或“小”）
4、如图所示，电路中画“×”处表示断路之处，开关S断开后，用测电笔测试电路中A、B、C三点，测电笔氖管会发光的是 点。
5、保险丝是利用电流的 效应来工作的。引起它熔断的原因有短路和 。
6、如图所示，将多个用电器插在同一个插排上同时使用， 过大会造成家庭电路中的电流过大，此时 （填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。
7、在输送电能的过程中，为了减小电能在线路中的损耗通常采取 （选填“高压”或“低压”）输电的方式把强大的电能送到远方。
8、在农村电网改造过程中，将细导线换成粗导线。这是通过增大导体的横截面积来 （选填“增大”或“减小”）电阻。当人靠近高压带电体时，即使不接触也容易产生 触电。
9、入冬以来，各地因为不安全用电引起的火灾事故明显有上升趋势。在家庭电路中，除了短路和
会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处 变大，造成局部过热，从而加速导线老化，引起火灾。
10、炎热夏季，经常出现雷雨天气，雷电是大气中一种剧烈的 现象。人们应随时随地注意人身安全，下雨天如果遇到断落在地的电线， （选填“能”、“不能”）用手直接捡拾。

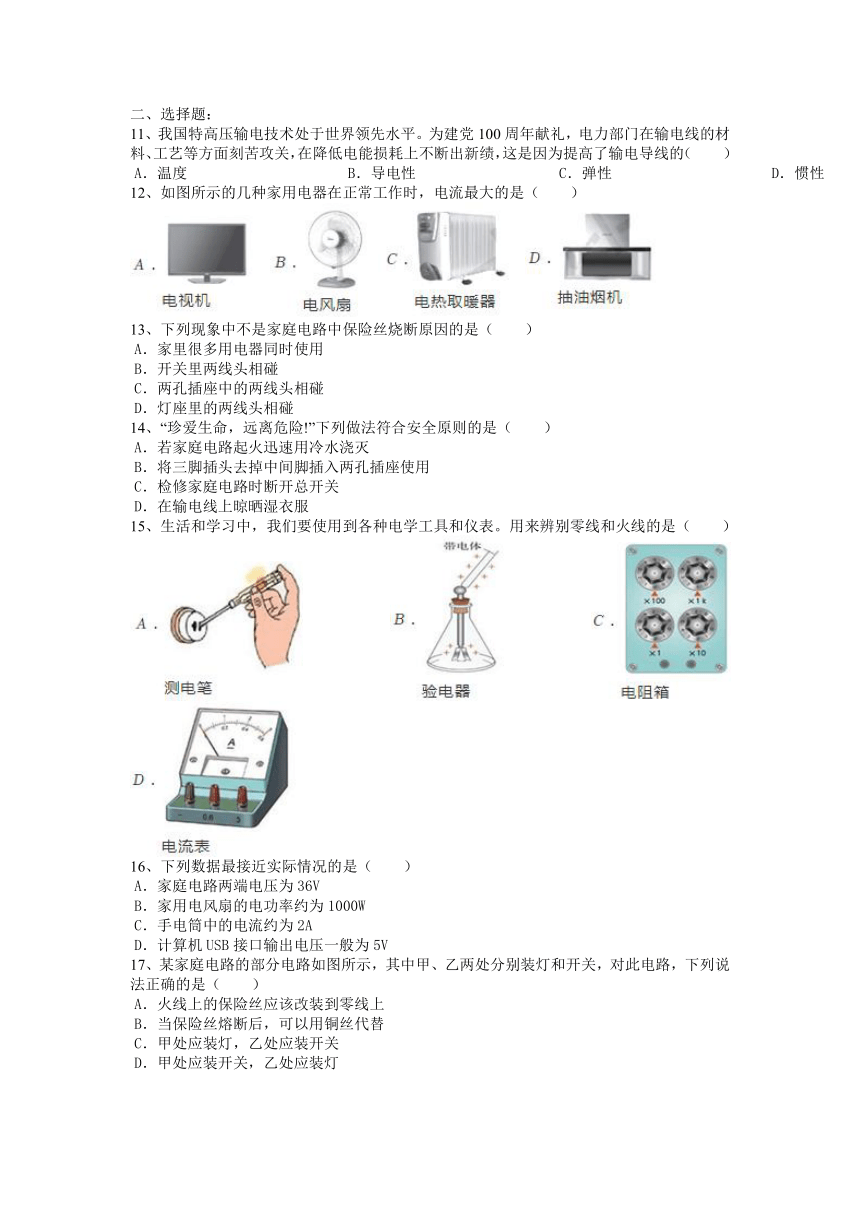

二、选择题：
11、我国特高压输电技术处于世界领先水平。为建党100周年献礼，电力部门在输电线的材料、工艺等方面刻苦攻关，在降低电能损耗上不断出新绩，这是因为提高了输电导线的（ ）
A．温度 B．导电性 C．弹性 D．惯性
12、如图所示的几种家用电器在正常工作时，电流最大的是（ ）
13、下列现象中不是家庭电路中保险丝烧断原因的是（ ）
A．家里很多用电器同时使用
B．开关里两线头相碰
C．两孔插座中的两线头相碰
D．灯座里的两线头相碰
14、“珍爱生命，远离危险!”下列做法符合安全原则的是（ ）
A．若家庭电路起火迅速用冷水浇灭
B．将三脚插头去掉中间脚插入两孔插座使用
C．检修家庭电路时断开总开关
D．在输电线上晾晒湿衣服
15、生活和学习中，我们要使用到各种电学工具和仪表。用来辨别零线和火线的是（ ）
16、下列数据最接近实际情况的是（ ）
A．家庭电路两端电压为36V
B．家用电风扇的电功率约为1000W
C．手电筒中的电流约为2A
D．计算机USB接口输出电压一般为5V
17、某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．当保险丝熔断后，可以用铜丝代替
C．甲处应装灯，乙处应装开关
D．甲处应装开关，乙处应装灯
三、作图题：
18、李华走进教室后，闭合开关S1，两盏日光灯全部发光；闭合开关S2，墙壁上的电风扇开始工作（电风扇用M来表示），请你在图中画出符合上述要求的电路。
19、光控开关的作用是有光时，开关断开，无光时闭合；声控开关的作用时有声音时，开关闭合，无声音时断开。他还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响。请将如图所示中“光控”、“声控”开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。
20、把带有开关的电灯，三孔插座正确地连入如图的家庭电路中。
四、实验解答题：
21、阅读短文，回答问题：
电饼铛产品说明书
产品特点：上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制。产品有低锅沿，高锅沿。低锅沿适合烙制大饼；高锅沿适合烙制水煎包。
安装须知：额定电压220V，工作电压可在额定电压基础上±10%浮动。使用前须将锅体外壳通过导线接地.应配备保险装置和漏电保护器，选用相匹配的导线按要求电压接通电源。
注意事项：搬运应轻抬轻放，以免损坏内部电器元件。不使用时，除关掉机上开关外，还需断开总电源，以免意外发生.保持铛体和机箱清洁，以免降低电器绝缘性能，严禁用水冲刷。
（1）在用电高峰时，实际电压为210V，该电饼铛 （能/不能）使用。
（2）使用前，须将锅体外壳接地是为了防止 时发生触电事故。
（3）电饼铛受潮有微量漏电时，可通电加热五分钟以上进行排除，其道理是利用 。
（4）电饼铛通电后不热的原因可能是 （填字母）
A.电路中保险丝太粗，保险丝熔断
B.电路断路
C.发热体电阻小，产生热量少
22、阅读短文，回答问题：
漏电保护断路器
电给我们带来便利的同时也带来安全隐患，根据安全用电要求，现在，许多用户特别是新建楼房的电路中除了要安装防止电流过大的空气断路器（俗称“空气开关”）外，还必须安装如图甲所示的漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I1和流出的电流I2相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）漏电保护断路器实质上就是一个 （电源/用电器/开关）。
（2）家庭电路电流过大的原因有 （只需答一个原因），当家庭电路电流过大时，漏电保护断路器 （能/不能）自动切断电路。
（3）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为 。
（4）站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000Ω，人与地面、电线等的接触电阻为2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路器 （能/不能）及时断开电路。
参考答案
一、填空题：
1、答案：并；地。
2、答案：乙；电能表。
3、答案：220；大。
4、答案：B。
5、答案：热；用电器总功率过大。
6、答案：总功率；空气开关。
7、答案：高压。
8、答案：减小；高压电弧。
9、答案：过载（用电器总功率过大）；电阻。
10、答案：放电；不能。
二、选择题：
题号 11 12 13 14 15 16 17
答案 B C B C A D D
三、作图题：
18、答案：
19、答案：
20、答案：
四、实验解答题：
21、答案：（1）能；（2）外壳带电；（3）电流热效应；（4）B。
22、答案为：（1）开关；（2）短路；不能；（3）I1=I2+I3；（4）能。
